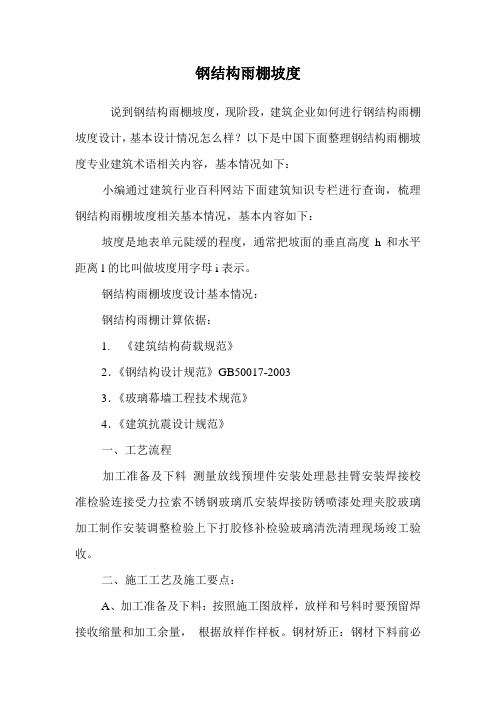

钢结构雨棚坡度.doc

钢结构雨棚坡度说到钢结构雨棚坡度，现阶段，建筑企业如何进行钢结构雨棚坡度设计，基本设计情况怎么样？以下是中国下面整理钢结构雨棚坡度专业建筑术语相关内容，基本情况如下：小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理钢结构雨棚坡度相关基本情况，基本内容如下：坡度是地表单元陡缓的程度，通常把坡面的垂直高度h和水平距离l的比叫做坡度用字母i表示。

钢结构雨棚坡度设计基本情况：钢结构雨棚计算依据：1. 《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》一、工艺流程加工准备及下料测量放线预埋件安装处理悬挂臂安装焊接校准检验连接受力拉索不锈钢玻璃爪安装焊接防锈喷漆处理夹胶玻璃加工制作安装调整检验上下打胶修补检验玻璃清洗清理现场竣工验收。

二、施工工艺及施工要点：A、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。

钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。

热加工的型钢先热加工，待冷却后再号孔。

钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

B、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。

整理结果，确定预埋件分隔的调整处理方案。

沿楼板外沿弹出墨线定出预埋件顶标高线。

C、预埋件安装处理：定位预埋件安装位置，打钻安装。

要求预埋件位置准确、埋设牢固。

标高偏差不大于9mm，左右位移不大于20mm。

D、悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。

靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。

然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。

并焊接无缝钢管。

型钢需接长时，先焊接头并矫直。

采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。

坡度公式

坡度（slope）是地表单元陡缓的程度，通常把坡面的铅直高度h和水平宽度l 的比叫做坡度（或叫做坡比）用字母i表示。

坡度的表示方法有百分比法、度数法、密位法和分数法四种，其中以百分比法和度数法较为常用。

(1) 百分比法表示坡度最为常用的方法，即两点的高程差与其水平距离的百分比，其计算公式如下：坡度＝(高程差/水平距离)x100%使用百分比表示时，即：i=h/l×100％例如：坡度3% 是指水平距离每100米,垂直方向上升(下降)3米；1%是指水平距离每100米,垂直方向上升(下降)1米。

以次类推！(2) 度数法用度数来表示坡度，利用反三角函数计算而得，其公式如下：tanα(坡度)＝高程差/水平距离所以α(坡度)＝tan-1 (高程差/水平距离)不同角度的正切及正弦坡度角度正切正弦0° 0% 0%5° 9% 9%10° 18% 17%30° 58% 50%45° 100% 71%60° 173% 87%90° ∞ 100%例题：一个斜坡的坡度i=1:2,若某人沿斜坡往上行进100米,则他的高度将上升多少米.解：因为坡度——通常把坡面的铅直高度h和水平宽度l的比叫做坡度（或叫做坡比）用字母i表示。

通常使用百分比表示。

那么，就有：高度上升为:X²+(2X)²=100²5X²=100²X√5=100X=100/√5 因为√5=√5/√5*√5X=20√5简化为：100*√5/5=20√5米.其实坡度简单的讲就是一个直角邻角（地面的角）的TAN值.国际地理学会地貌调查和野外制图专业委员会将坡度分为7级: 0-2°平原至微倾斜坡，2-5°缓倾斜坡，5-15°斜坡，15-25°陡坡，25-35°急坡，35-55°急陡坡，>55°垂直坡中国大陆规定>25°不能耕种西北黄土高原地区15°和25°分别为坡面流水面状侵蚀的下限和上限临界坡角。

钢结构雨棚面积计算规则

钢结构雨棚面积计算规则在建筑设计和施工中，钢结构雨棚是一种常见的遮阳和遮雨装置。

为了确保钢结构雨棚的设计合理性和施工准确性，必须进行面积计算规则的制定。

下面将介绍钢结构雨棚面积计算规则的相关内容。

1. 雨棚面积计算的基本原则钢结构雨棚面积计算的基本原则是根据实际需要确定雨棚的宽度和长度，然后通过计算得出总的面积。

在计算过程中需要考虑以下几个因素：•雨棚的设计功能：根据雨棚的使用需求确定其遮阳或遮雨的范围；•支撑结构的布置：支撑结构的位置和间距对雨棚面积的确定有直接影响；•坡度和屋面角度：雨棚的坡度和屋面角度对面积计算也有一定影响；•边缘处理：不同的边缘处理方式也会影响最终的面积计算结果。

2. 钢结构雨棚面积的计算方法2.1 计算矩形雨棚的面积矩形雨棚的面积计算方法为：$$ 面积 = 宽度 \\times 长度 $$2.2 计算斜面雨棚的面积斜面雨棚的面积计算方法为：$$ 面积 = 宽度 \\times （长度 + 雨棚高度 \\times 斜度系数） $$2.3 计算多边形雨棚的面积对于不规则形状的多边形雨棚，可采用以下方法进行面积计算：•将多边形划分为若干个矩形或三角形；•分别计算每个小形状的面积；•将所有小形状的面积相加得到总面积。

3. 面积计算的注意事项在进行钢结构雨棚面积计算时，需要注意以下几点：•保证计算精度：所有数据应准确无误，尤其是支撑结构位置和长度等参数；•考虑实际情况：面积计算规则需要根据具体情况进行调整，不同形状和功能的雨棚有不同的计算方法；•与设计要求匹配：确保面积计算结果符合设计要求，满足使用需求。

通过以上规则和方法，可以有效地计算钢结构雨棚的面积，保证设计和施工的准确性和可靠性。

同时，应根据实际情况灵活调整计算方法，以确保最终设计结果符合实际需求。

钢雨棚计算

钢结构雨篷设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《建筑抗震设计规范》4．《钢雨篷（一）》07SG528-1图集二、计算基本参数: 1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规范知，取: z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。

3. 本工程耐火等级二级，抗震设防六度。

三、结构平面布置结构平面布置图：初步估计主梁采用：HN400×200×8×13次梁采用：HN250×125×6×9拉压杆采用：Φ152×5.0钢材均采用Q235级钢四、荷载计算1、风荷载垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=1.70μs---风荷载体型系数；参照07GSG528-1图集说明5.1.4条，向上取μs=-2.0，向下取μs=1.0。

μz---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；W o---基本风压(kN/m2) ，查荷载规范，北海市风压取 W o =0.750(kN/m2)正风：Wk+=1.70×1.0×1.0×0.75=1.28 kN/m2负风：Wk-=1.70×（-2.0）×1.0×0.75=-2.55 kN/m2简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡正风时，W k1=1.28×5.59=7.12 kN/m负风时，W k2=-2.55×5.59=-14.25kN/m2、恒荷载07GSG528-1图集说明5.1.1条，正风时，雨篷玻璃永久荷载0.8 kN/m2，负风时取0.3 kN/m2。

钢结构雨棚设计计算书

钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》二、计算基本参数: 1．本工程位于深圳市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：μz=0.74。

依据《玻璃幕墙工程技术规范》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

1、风荷载根据《玻璃幕墙工程技术规范》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=2.25μs---风荷载体型系数；向上取μs=2.0μz---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =βE αmax GkA·················(1.3)雨棚平面内地震作用标准值计算公式如下： PE =βE αmax G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) βE 为地震动力放大系数；取βE=3.0αmax 为水平地震影响系数最大值；取αmax=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规范要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规范要求，幕墙结构自重的分项系数取γG=1.2。

钢结构雨篷设计计算书

钢结构雨篷设计计算书1基本参数1.1雨篷所在地区：苏州地区；1.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。

2雨篷荷载计算2.1玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。

(1)自重：包括玻璃、连接件、附件等的自重，可以按照400N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合： Sk-=1.0Gk+1.4wk2.2风荷载标准值计算：按建筑结构荷载规范(GB50009-2012)计算：wk+=βgzμzμs1+w……7.1.1-2[GB50009-2012 2006年版]wk-=βgzμzμs1-w上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：4m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，5m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.8844μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，5m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1μs1：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μs1+=2；计算负风压时，取μs1-=-2.0；另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A 小于或等于1m 2的情况，当围护构件的从属面积A 大于或等于10m 2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m 2而大于1m 2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即：μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA在上式中：当A ≥10m 2时取A=10m 2；当A ≤1m 2时取A=1m 2；w 0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2012附表 D.4(全国基本风压分布图)中数值采用，按重现期50年，苏州地区取0.00045MPa ；(1)计算构件的风荷载标准值：构件的从属面积：A=3×1.5=4.5m 2LogA=0.653μsA1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.739μsA1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.739w kA+=βgz μz μsA1+w 0=1.8844×1×1.739×0.00045=0.001474MPaw kA-=βgz μz μsA1-w 0=1.8844×1×1.739×0.00045=0.001474MPa(2)计算面板部分的风荷载标准值：面板构件的从属面积：A=1.5×1.5=2.25m 2LogA=0.352μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.859μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.859wkB+=βgzμzμsB1+w=1.8844×1×1.859×0.00045 =0.001576MPawkB-=βgzμzμsB1-w=1.8844×1×1.859×0.00045=0.001576MPa2.3风荷载设计值计算：wA+：正风压作用下作用在雨篷上的风荷载设计值(MPa)；wkA+：正风压作用下作用在雨篷上的风荷载标准值(MPa)；wA-：负风压作用下作用在雨篷上的风荷载设计值(MPa)；wkA-：负风压作用下作用在雨篷上的风荷载标准值(MPa)；wA+=1.4×wkA+=1.4×0.001802 =0.002523MPawA-=1.4×wkA-=1.4×0.001802=0.002523MPawB+：正风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB+：正风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB-：负风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB-：负风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB+=1.4×wkB+=1.4×0.001927 =0.002698MPawB-=1.4×wkB-=1.4×0.001927=0.002698MPa2.4雪荷载标准值计算：Sk：作用在雨篷上的雪荷载标准值(MPa)S：基本雪压，根据现行<<建筑结构荷载规范>>GB50009-2012取值，苏州地区50年一遇最大积雪的自重：0.0002MPa.μr ：屋面积雪分布系数，按表6.2.1，为2.0。

钢结构雨棚计算书

XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C 类地形考虑。

坡度计算方法

坡度计算方法坡度是指地面或道路的倾斜程度，通常用百分比或角度来表示。

在工程设计、建筑施工、道路规划等领域，坡度计算是非常重要的。

正确的坡度计算可以保证工程的稳定性和安全性。

本文将介绍坡度计算的方法，希望能对大家有所帮助。

首先，我们来介绍坡度计算的基本公式。

坡度通常用百分比来表示，计算公式为：坡度百分比 = (垂直高度 / 水平距离) × 100%。

其中，垂直高度是指起点和终点之间的高差，水平距离是指起点和终点之间的水平距离。

通过这个公式，我们可以快速计算出坡度的百分比。

除了百分比表示法，坡度也可以用角度来表示。

计算公式为：坡度角度 = arctan(垂直高度 / 水平距离)。

其中，arctan是反正切函数。

通过这个公式，我们可以将坡度转换为角度表示，更直观地理解坡度的大小。

在实际工程中，我们可能会遇到复杂的地形和道路情况，需要计算不同部分的坡度。

这时，我们可以采用分段计算的方法。

将整个坡度分成若干小段，分别计算每段的坡度，然后将它们相加得到整体坡度。

这样可以更精确地掌握地形的变化情况。

此外，对于某些特殊情况，比如曲线道路或不规则地形，我们可能需要采用更复杂的方法来计算坡度。

这时，我们可以借助专业的测量仪器，比如全站仪或水准仪，来进行精确测量和计算。

这些仪器可以帮助我们获取更准确的数据，保证工程的质量和安全。

总之，坡度计算是工程设计和施工中不可或缺的一部分。

通过本文介绍的方法，我们可以快速、准确地计算坡度，保证工程的稳定性和安全性。

希望大家能够在实际工作中灵活运用这些方法，做出更优秀的工程成果。
