2023年中考物理二轮复习易错题训练：电流与电路
中考物理经典易错题实例分析电流电路

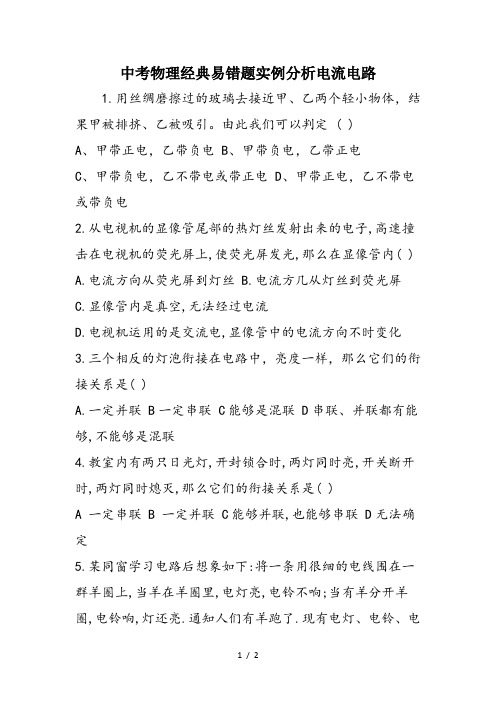

中考物理经典易错题实例分析电流电路1.用丝绸磨擦过的玻璃去接近甲、乙两个轻小物体，结果甲被排挤、乙被吸引。
由此我们可以判定 ( )A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,那么在显像管内( ) A.电流方向从荧光屏到灯丝 B.电流方几从灯丝到荧光屏C.显像管内是真空,无法经过电流D.电视机运用的是交流电,显像管中的电流方向不时变化3.三个相反的灯泡衔接在电路中，亮度一样，那么它们的衔接关系是( )A.一定并联 B一定串联 C能够是混联 D串联、并联都有能够,不能够是混联4.教室内有两只日光灯,开封锁合时,两灯同时亮,开关断开时,两灯同时熄灭,那么它们的衔接关系是( )A 一定串联B 一定并联 C能够并联,也能够串联 D无法确定5.某同窗学习电路后想象如下:将一条用很细的电线围在一群羊圈上,当羊在羊圈里,电灯亮,电铃不响;当有羊分开羊圈,电铃响,灯还亮.通知人们有羊跑了.现有电灯、电铃、电源各一个，导线假定干，画出该同窗想象的电路图答案及剖析1.能够错误：选A缘由是物体被吸引有两种能够.一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷正确答案：D2.A 电流方向是正电荷的定向移动方向,负电荷定向移动的反方向3.D4.能够错误:选A .受两灯同时亮,开关断开时,两灯同时熄灭这一条件的影响,而未找到教室内这一主要条件.教室内的一切用电器一定是并联正确答案选B5.这是开关的第二种用法,开关同用电器并联.电路如以下图.羊跑出圈,相当于开关断路,电灯和铃串联任务;当羊在圈内时,导线将电铃短路,电铃不响.。
2023-2024九年级物理上册电流和电路易错分析
专题03 电流和电路易错分析（原卷版）1、短路分为电源短路和用电器短路。
导线不经过用电器而直接将电源两极连通的电路叫电源短路；电路中串有多个用电器时，某一部分用电器两端被导线直接连接起来的电路叫用电器短路。
（1）串联电路出现的短路情况：被短路的用电器不工作。
（2）并联电路出现的短路情况：与用被短路电器并联的所有用电器均不工作。
2、判断电路连接方式的方法:（1）看电流是否出现分支。
电流通过不同的用电器，有分支的是并联，没有分支的是串联。
（2）看各用电器的工工作是否互相影响。
任意一个用电器坏（或断开这个用电器）时，其他用电器不能工作，则这些用电器为串联，否则为并联。
3、蓄电池充、放电时能量的转化：充电时能量由电能转化为化学能，放电时能量由化学能转化为电能。
考点导航解题方法与技巧易错1电路的基本连接方式及判断【典例1】（2022秋•会同县期末）教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（）A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判断【典例2】（2022秋•金安区校级月考）同一电路中的两只小灯泡，用电压表测量每只小灯泡两端的电压后，发现两只灯泡两端电压相等，由此可以判断两只灯泡（）A．一定是串联B．一定是并联C．一定不是串联D．可能是串联也可能是并联【典例3】（2022秋•磁县期中）家庭电路中的电灯和控制它的开关是联连接的；洗衣机、电视机等家用电器之间是联连接的。
易错2串联电路出现的短路情况【典例4】（2023秋•邢台月考）如图所示，电路中的开关闭合后，两灯都不亮，用一根导线连接A、B两点后，灯L1亮，灯L2不亮，若故障只有一处，电路的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【典例5】（2023春•湘潭期中）如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，则电路故障原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路【典例6】（2023春•安平县校级月考）如图所示，电路元件及导线连接均完好，闭合开关S，则L1发光，L2发光。
中考物理专题7电流与串并联电路易错分析(解析版)
专题07 电流与串并联电路易错分析（解析版）考点直击解题方法与技巧1、短路分为电源短路和用电器短路。
导线不经过用电器而直接将电源两极连通的电路叫电源短路；电路中串有多个用电器时，某一部分用电器两端被导线直接连接起来的电路叫用电器短路。
2、判断电路连接方式的方法:（1）看电流是否出现分支。
电流通过不同的用电器，有分支的是并联，没有分支的是串联。
（2）看各用电器的工工作是否互相影响。
任意一个用电器坏（或断开这个用电器）时，其他用电器不能工作，则这些用电器为串联，否则为并联。
典例分析＋变式训练易错点1蓄电池充、放电时能量的转化【典例1-1】（2021秋•兰山区期中）小刚给电动自行车的蓄电池充电时，蓄电池相当于用电器（填“用电器”或“电源”），将电能转化为蓄电池的化学能储存起来；小刚骑行电动自行车时，蓄电池就是电源（填“用电器”或“电源”），电动机将电能转化为机械能，给电动自行车提供动力。
【答案】用电器；电；电源；机械。
【解答】解：给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；电能转化为化学能；骑行电动自行车时，消耗电能，蓄电池就是电源，电动机将电能转化为机械能；故答案为：用电器；电；电源；机械。
【变式1-1】（2021秋•罗山县期末）如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。
车钥匙的作用相当于电路中的开关，给电动车充电时，蓄电池相当于电路中的用电器，将电能转化为化学能储存起来。
【答案】开关；用电器；化学能。
【解答】解：①电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；车钥匙的作用相当于电路中的开关；②给电动车充电时，是将电能转化为化学能，此时蓄电池相当于电路中的用电器，将电能转化为化学能储存起来。
故答案为：开关；用电器；化学能。
易错点2误认为短路时有电流通过用电器【典例2-1】（2021秋•江夏区校级月考）对于图中的四个电路的理解正确的是（）A．闭合开关后，灯泡正常发光B．闭合开关后，电源发生短路C．闭合开关后，有一盏灯被短接D．闭合开关后，两盏灯并联【答案】B。
中考物理二轮复习核心考点讲解与训练—电路故障分析(含答案解析)
中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。
此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。
4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。
1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。
如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。
故选：A。
2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。
中考物理易错题精选-电路类问题练习题含答案
一、初中物理电路类问题1．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A ．L 1 与 L 2 并联，电流表 A 1 测 L 2 的电流B ．L 1 与 L 2 串联，电流表 A 2 测干路上的电流C ．当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大【答案】AC【解析】【分析】【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。
3．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
备战中考物理二轮 电路类问题 专项培优易错试卷含详细答案

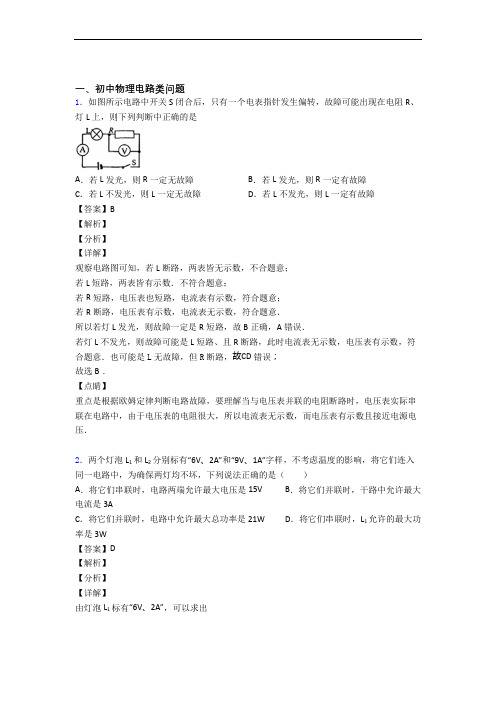

一、初中物理电路类问题 1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是
A．若L发光，则R一定无故障 B．若L发光，则R一定有故障
C．若L不发光，则L一定无故障 D．若L不发光，则L一定有故障
【答案】B 【解析】 【分析】 【详解】 观察电路图可知，若L断路，两表皆无示数，不合题意； 若L短路，两表皆有示数．不符合题意； 若R短路，电压表也短路，电流表有示数，符合题意； 若R断路，电压表有示数，电流表无示数，符合题意． 所以若灯L发光，则故障一定是R短路，故B正确，A错误． 若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误； 故选B． 【点睛】 重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．
2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（ ） A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大
电流是3A C．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功
率是3W 【答案】D 【解析】 【分析】 【详解】 由灯泡L1标有“6V、2A”，可以求出 R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出 R2＝=＝9Ω，
通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡； 将它们串联时，则干路最大电流是1A，总电压为 1A×(3Ω+9Ω)＝12V，
故A不符合题意； 将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流
I=+2.67A 故B不符合题意； 将它们并联时，电路中允许最大总功率
中考物理易错题专题复习-电路类问题练习题附详细答案
一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。
故选A 。
2．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【答案】C【解析】【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【答案】A【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．4．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A 、B 错误； 若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C 正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D 错误；故应选C ．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S 1或手机远程控制开关S 2实现。
精选中考物理易错题专题复习电路类问题含详细答案
一、初中物理电路类问题 1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（ ）
A．电源电压为6V B．将电压表V2换成电流表，则L1与L2并联
C．将电压表V2换成电流表，则L1亮，L2不亮
D．L1两端电压为2.6V 【答案】B 【解析】 【分析】 【详解】 A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示
数为6V，即电源电压为6V，故A正确，A不符合题意； B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，
L2不亮，故B错误，C正确，B符合题意，C不符合题意；
D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示
数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．关于如图所示的课堂小实验，下列说法中正确的是（ ）
A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极
B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在
冷水中短，这个现象说明温度越高，分子运动越剧烈 C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上
D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右
移动滑动变阻器的滑片，过一会儿发现铜丝先熔断 【答案】BC 【解析】 【分析】 本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。 【详解】 A．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正
接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A不正确； B．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得
快，故B正确； C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸
2024年中考物理复习-----电路找错改错连线问题
电路找错改错连线问题电路改错连线题是平时考试中常见的题型，即使在历年中考物理题中也多次出现，属于易错题，相当一部分学生觉得比较难，总是感觉无从下手，于是胡乱猜测一番，拿不上分。
为此，下面和大家交流一下这类题型如何解决，有没有最佳的方法呢？对于解决这个问题的方法有很多，前提是先把基础知识学扎实了，如果基础知识不牢固，方法再好也无法解决根本问题。
【要点解析】此类题解决方法需要储备的物理基础知识以及实验器材操作规范要求和步骤如下：1.电流表必须与用电器串联，电压表必须与用电器并联，连接都必须按照“正进负出”的原则连接接线柱。
2.电流表和电压表都必须选择正确的量程，能选小量程，不选大量程。
3.滑动变阻器必须“一上一下”连接，开始滑片在阻值最大处。
4.连接电路时。
把电压表放到最后再连接。
5.注意开关、电流表是在支路还是干路.其连接位置要确定。
6.最好用电流流向法识别电路串并联，特别注意出现断路和短路。
7.最后千万别忘记重新检查一遍，按照自己的思路连接的电路是否符合题意要求。
除了电路和要求不相符外，错误电路一般错误多发生有下列几种情况：1.是否产生电源短路，也就是电流不经过用电器直接回到电源负极；2.是否产生局部短接，被局部短路的用电器不能工作；3.是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；4.滑动变阻器错接了（全上或全下了）。
【典例分析】例1.小李同学测量某电路中小灯泡L2的电流时，所连的实物图如图所示，请检查图的连线是否有错，若有错，请在有错的连线上打“×”，并在图中画出正确的连线，注意连线不要交叉。
【解答】电流表在连接时，必须让电流从正接线柱流入，从负接线柱流出，而从图来看，电流表的正负接线柱接反了，正确的图如下：【点拨】本题属于典型的连接电路时电流表使用规则出现问题。
同理，还有其他题中其他元件使用规则出现问题，要进行修改，那么按照规则进行修改就可拿分。
例2.在探究电流与电压的关系实验中，下面的实物连接图出现了两处错误，请在错误的连线处打“×”，并以笔代线，将正确的连线画出来（连线不得交叉）。
2023年山东省济南市中考物理二轮专项训练：电路故障分析
电路故障分析1．正在通电使用的灯泡反复出现时暗时亮的现象，电路存在的故障可能是( ) A．短路B．开路C．接触不良D．过负荷2．如图所示，闭合开关S后，灯泡L1、L2都不亮。
用一个标准完好的电压表的“3”和“－”接线柱分别接触a、b两点，此时两灯泡都不亮，电压表没有示数。
当“3”和“－”接线柱分别接触b、c两点时，两灯泡也不亮，但电压表的示数近似为电源电压。
该电路的故障是( )A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路3．如图所示，闭合开关S1、S2后，灯L1、L2均发光。
一段时间后，只有一盏灯熄灭，电流表A的示数变为零，则下列判断正确的是( )A．电路的故障可能是灯L1短路B．电路的故障可能是灯L2开路C．两灯发光时，L1、L2串联D．两灯发光时，L1、L2并联4.如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表的示数相等，关于电路中可能存在的故障，下列说法中正确的是( )A．L1开路B．L2开路C．L1短路D．L2短路5．如图是小明在做“测量小灯泡额定功率”实验时设计的电路图，按电路图连接好电路，闭合开关后发现小灯泡不发光，电流表、电压表均有示数，移动滑动变阻器的滑片，小灯泡仍不发光。
则电路的故障可能是( )A．小灯泡短路B．小灯泡开路C．滑动变阻器短路 D．滑动变阻器开路6．如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。
则该电路的故障可能是( )A．灯泡L开路B．灯泡L被短路C．电阻R开路D．电阻R被短路7．如图所示，闭合开关S后，L1和L2两盏灯都不亮，电流表指针没有偏转，电压表指针有明显的偏转。
电路中只有一处故障，该电路的故障可能是( )A．灯L1被短路B．灯L1开路C．灯L2被短路D．灯L2开路8．如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。
若电路中只有一处故障，则可能是( )A．L1短路B．L1开路C．L2短路D．L2开路9．李飞同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是( )A．若电流表无示数，电压表有示数，则R2短路B．若电流表无示数，电压表无示数，则R1开路C．若电流表有示数，电压表有示数，则R2开路D．若电流表有示数，电压表无示数，则R1短路10．如图是家庭电路的一部分，闭合开关S后发现灯泡不亮，用测电笔测试图中的a、b、c、d四点时，c、d两点均不发光，则电路的故障可能是( )A．开关S接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处开路了11．如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2023年初中物理知识点巩固-电流与电路易错题训练
知识点理解
知识点1：两种电荷
1、物体带电：物体有了能够吸引轻小物体的性质，我们就说物体带了电。
3、两种电荷：正电荷和负电荷。
（1）被丝绸摩擦过的玻璃棒带正电荷；实质：物质中的原子失去了电子。
（2）被毛皮摩擦过的橡胶棒带负电荷；实质：物质中的原子得到了多余的电子。
（3）同种电荷互相排斥，异种电荷互相吸引。
（4）中和：等量的异种电荷放在一起互相抵消的现象叫做中和。
(中和后物体不带电)
（1）1个电子所带的电量是：1.6×10 库仑。
知识点2：电流和电路
1、电流：
（2）电流的方向：把正电荷定向移动的方向规定为电流方向。
(而负电荷定向移动的方向和正电荷移动的方向相反，即与电流方向相反)。
（3）获得持续电流的条件：①电路中有电源、②电路为通路。
2、电路：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。
（1）电源：提供电能的装置；其他形式的能转化为电能；如：干电池是把化学能转化为电
能；发电机则由机械能转化为电能；太阳能电池是把太阳能（光能）转化为电能。
（2）用电器：消耗电能的装置；电能转化为其他形式的能
（3）开关：控制电路通断；
（4）导线：连接电路，输送电能。
一．选择题（共13小题）
1．如图所示，两个相同的验电器A和B。
A带负电，B不带电，用带绝缘柄的金属棒把A、B连接起来后，可以判断（）
A．A带负电是因为A创造了电荷
B．金属棒中有持续电流从A流向B
C．金属棒中自由电子移动形成电流
D．电流方向由B到A
2．毛皮与橡胶棒摩擦后，橡胶棒带电，这是因为摩擦使得（）
A．部分电子从毛皮转移到橡胶棒
B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒
D．部分原子核从橡胶棒转移到毛皮
3．“飞沫传播”是新型冠状病毒的主要传播方式口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果（）
A．铁块B．小纸屑C．石块D．铜块
4．在有些地毯的编制过程中，往往夹杂一些不锈钢丝，其作用主要是（）
A．钢丝能增大摩擦
B．钢丝能反射光、美观
C．钢丝容易传递热
D．钢丝能把由于摩擦所带的电荷及时导走
5．下列现象不属于摩擦起电现象的是（）
A．用钢笔写字墨水浸在A4纸上
B．电风扇的塑料叶片常沾满灰尘
C．用气球摩擦干燥的头发，气球被吸在墙上
D．用干燥的毛刷刷床单时，毛刷上粘了很多灰尘
6．汽车是一种运输工具，下列关于汽车知识的说法正确的是（）
A．汽车安全带是为了减小惯性而设计的
B．汽车轮胎上的花纹是为了增大摩擦
C．汽车内燃机的压缩冲程是将内能转化为机械能
D．汽车行驶过程中与空气摩擦创造了电荷从而吸引灰尘
7．下列说法中正确的是（）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．摩擦起电创造了电荷
D．摩擦起电中带正电的物体是因为得到正电荷
8．图为一种用于粉尘、细菌收集的静电除尘装置的原理图。
当含尘气体经过离子发生器时，空气分子被电离为正离子和电子，正离子使尘粒带正电奔向积尘盘的负极，最终被吸附到积尘盘上。
这一原理常用于工厂、电站收集烟气中的煤灰和粉尘，也可用于家居的除尘灭菌产品。
下列关于此静电除尘的说法正确的是（）
A．空气被电离是创造了电荷，使粉尘带上了电
B．图中除尘时的瞬间电流方向向左
C．尘粒被吸附到积尘盘负极是因为异种电荷相互吸引
D．利用了带电体吸引轻小物体的性质
9．在研究静电现象的实验中，发现两个轻小物体相互吸引，则下列判断中最合理的是（）A．两个物体一定带有异种的电荷
B．两个物体一定带有同种的电荷
C．肯定一个物体带电，另一个物体不带电
D．可能一个物体带电，另一个物体不带电
10．如图现象不属于摩擦起电现象的是（）
A．磁棒吸引铁屑B．摩擦后的气球粘在手上
C．用塑料梳子梳头发D．摩擦的玻璃棒吸引纸屑
11．如图所示，长毛狗在家中的沙发上睡觉，小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬。
对该现象解释正确的是（）
A．摩擦的过程创造了电荷使狗毛带电
B．摩擦的过程使分子发生转移而带电
C．小狗的长毛竖起是因为带同种电荷
D．毯子和狗毛摩擦过程带了同种电荷
12．下列说法错误的是（）
A．自然界中只有两种电荷
B．导体中的电荷自由移动，于是形成了电流
C．干燥的季节，在黑暗中脱毛衣时会冒出“火花”，这属于摩擦起电现象
D．油罐车尾部有一条拖到地面的铁链，是为了把油罐车所带电荷导入大地
13．如图所示，将两只相同的气球在头发上摩擦后，一只气球在另一只气球上方“跳舞”，下列说法正确的是（）
A．摩擦起电过程中创造了电荷
B．带电体能吸引轻小物体
C．异种电荷相互吸引
D．验电器的原理与该现象相同
二．填空题（共7小题）
14．如图是科技馆的静电“章鱼”实验，两把尼龙草分别与不同的物质摩擦后靠近时，发现它们友好地“握手”，说明与“章鱼”摩擦的两种物质的原子核不同，尼龙草出现“章鱼”形状是因为尼龙草带了电荷。
15．小刚将两只相同的气球在自己的头发上摩擦后.就可以让一只气球在另一只气球上方“跳舞”（如图所
示）。
这一现象说明用摩擦的方法可以使（填“电子”或“分子”）发生转移。
同时还说明两只气球带的是（填“同种”或“异种”）电荷。
16．N95口罩中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm即m 的颗粒物；生产过程中，通过处理使熔喷布得到大量电子而带（选填“正”或“负”）电，具有吸引轻小物体的作用。
17．在日常生活中，“粘”字常用来表述一些物理现象，例如：用干毛巾擦镜子，会有很多“毛毛”粘在镜子上，这是发生了现象；在剥粽子时，粽子叶上会粘有米粒，这是因为分子间有力。
18．人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了现象。
手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是电荷。
19．英国物理学家发现了日月星辰的运转与苹果下落有着某些相似，经过长时间的探索，建立了著名的运动定律。
摩擦起电的实质是电子的转移，玻璃棒与丝绸摩擦，电子从（选填“玻璃棒转移到丝绸”或“丝绸转移到玻璃棒”）。
20．用毛皮摩擦过的橡胶棒靠近细小的水流，发现水流向橡胶棒一侧弯曲了（如图），这是因为与毛皮摩擦过的橡胶棒带有（选填“正”或“负”）电荷而将细小的水流吸引过来。
