车铣复合机床设计方案的研究与探讨
车铣复合机床设计方案的研究与探讨摘要现代制造业中，车铣复合机床具有重要的地位，本文就针对特殊螺杆的加工，对数控机床改造为车铣复合机床进行设计，同时分析了设计方案的特点。
通过设备改造提高了数控机床的加工能力，扩展了数控机床的加工范围，减少了设备更新费用。
关键词车铣复合机床；设计；大螺距偏心曲面螺杆1 车铣复合加工的优点1）车铣加工时，刀具进行间断性切削，对于任何材料形成的工件都能够得到比较短的切削，易于自动除屑。
并且间断切削能够让刀具有充分的时间冷却，减少工件的热变形，还能够提高刀具的使用寿命。
2）与传统的数控机床相比，车铣加工的转速较高，切削的产品质量较好，并且降低了切削力，提高薄壁杆件和细长杆件的精度，工件成型质量高。
3）由于切削的速度可以分解为工件的旋转速度和刀具的回转速度，根据力学特点，可以在提高刀具的回转速度，降低工件的旋转速度也能达到同样的加工效果，这个特点对于大型锻件毛坯加工特别有效，因为锻件毛坯速度降低可以消除工件偏心而引起的震动或径向切削力的周期变化，从而保证工件的切削平稳，减少工件加工出现的误差。
4）车铣复合机床在对工件加工时，工件的转速低可以有效降低工件的离心力，避免工件出现变形，有利于提高零件的加工精度。
5）车铣加工中使用较大的纵向给进也可以得到精确的切割，表面粗糙度也可以得到有效保证6）车铣复合机床可以采用车、铣、钻、镗等不同方法实现工件的加工，工件也能够一次装夹而完成多面加工任务，保证加工精度。
2 大螺距偏心曲面螺杆的形成原理及特点1）螺杆偏心曲面的形成原理。
大螺杆偏心曲面螺杆是一类细长杆件，其螺距比较大，螺旋面在1个定螺距下，具有两个中心：工件绕其轴心形成回转中心；铣削工具的回转中心。
2个中心有1个恒定的偏心距离，并且它们都围绕各自的圆心独立运动，同时，动点又在设定螺距下面进行复合运动，最终形成结构复杂的曲面，这类曲面可以看作是偏心曲面，螺杆偏心曲面部分的形状为麻花状，其形成原理为对于螺杆整个长度上，螺距一定，而在每一个螺距上，所有相邻的直径都相同，并且按照一定规律逐步偏移形成一系列圆的集合，过渡自然，形成的曲面光滑。

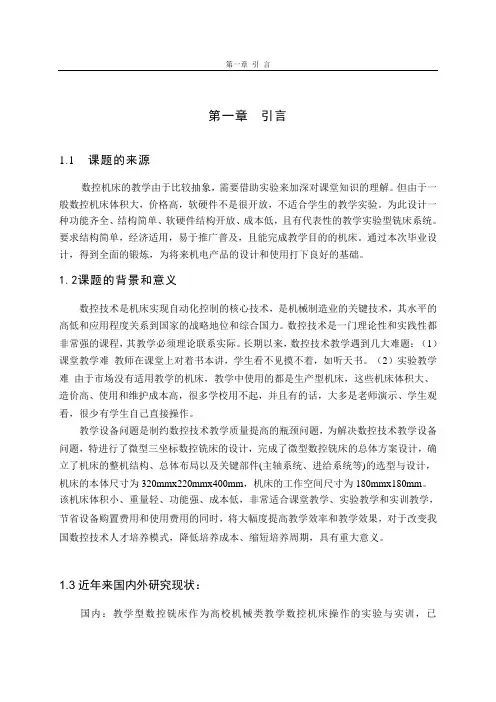

数控铣床设计(毕业设计).
(4)加工的零件精度高质量稳定性好。
(5)自动化程度高，劳动者的生产强度得以减少。
(6)生产效率高。
1.5设计方案的可行性分析：
所设计的三坐标数控铣床，三个坐标方向的移动均由步进电机带动，主轴电机采用交流电机，所有电机均由电脑数控装置进行控制。设计主要对数控铣床的机构进行设计，主要有以下几个方面：X、Y,Z工作台的传动机构设计，主要是滚珠丝杠的运用；机床整体结构的设计，主轴传动系统设计，多种方案比较了解优缺点，择优选取 本课题原理可靠，具体方案为用套筒式联轴器连接步进电机与滚珠丝杠，对滚珠丝杠进行一端（两端）支撑，采用圆形导轨，实现X、Y、Z轴的运动，，这种设计结构简单，安装方便，所需要的仪器设备、材料都较常用，成本较低。有足以保证该项目完成的科研能力和充分的研发时间，和相关软硬件的配合支持。
第三章 机械部分设计
3.1 电机的选取
数控铣毕业设计
数控铣毕业设计数控铣床是一种先进的机械设备，广泛应用于工业制造领域。
作为一名学习数控铣削技术的学生，我有幸能够参与数控铣床的毕业设计。
在本文中，我将分享我在毕业设计中的经验和收获。
首先，我想介绍一下数控铣床的基本原理。
数控铣床通过计算机控制系统，根据预先编写好的程序，自动完成工件的加工过程。
相比传统的手动操作，数控铣床具有高精度、高效率和稳定性的优势。
因此，研究和设计数控铣床是一个非常有挑战性和有意义的课题。
在我的毕业设计中，我选择了一个复杂的工件进行加工。
这个工件有多个形状复杂的孔和凹槽，需要进行多次刀具切削和坐标轴移动。
在编写加工程序之前，我首先进行了详细的工艺分析和加工路径规划。
通过使用CAD软件进行三维建模和仿真，我能够更好地理解工件的结构和加工难度，为后续的加工步骤做好准备。
接下来，我开始编写数控铣床的加工程序。
这是整个毕业设计的核心部分，也是最具挑战性的一步。
在编写程序时，我需要考虑刀具的选择、切削参数的设定以及加工路径的优化。
为了提高加工效率和工件质量，我还使用了自动换刀系统和自动测量系统。
这些先进的技术设备使得数控铣床的加工过程更加智能化和自动化。
在进行实际加工之前，我进行了多次的仿真和调试。
通过仿真软件，我能够模拟整个加工过程，并检查程序的正确性和合理性。
在调试过程中，我还发现了一些潜在的问题和改进的空间。
通过不断地优化程序和调整参数，我最终成功地完成了工件的加工。
除了加工的过程，我还进行了一系列的实验和测试。
通过使用精密测量仪器，我对工件进行了尺寸和表面粗糙度的检测。
结果表明，数控铣床的加工精度和表面质量能够满足设计要求。
这为我毕业设计的成功提供了有力的支持。
通过这次毕业设计，我不仅学到了理论知识，还获得了实践经验。
我深刻认识到数控铣床在工业制造中的重要性和应用前景。
随着科技的不断进步，数控铣床将会越来越普及，为工业生产带来更多的便利和效益。
总结起来，数控铣床的毕业设计是一项具有挑战性和有意义的任务。

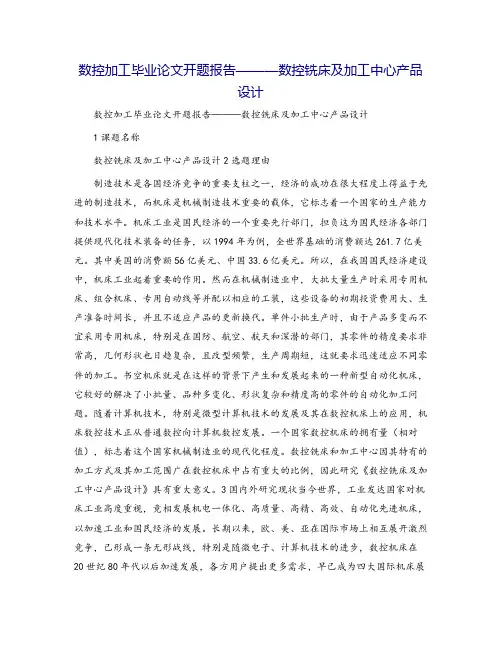

数控加工毕业论文开题报告———数控铣床及加工中心产品设计
数控加工毕业论文开题报告———数控铣床及加工中心产品设计数控加工毕业论文开题报告———数控铣床及加工中心产品设计1课题名称数控铣床及加工中心产品设计2选题理由制造技术是各国经济竞争的重要支柱之一，经济的成功在很大程度上得益于先进的制造技术，而机床是机械制造技术重要的载体，它标志着一个国家的生产能力和技术水平。
机床工业是国民经济的一个重要先行部门，担负这为国民经济各部门提供现代化技术装备的任务，以1994年为例，全世界基础的消费额达261.7亿美元。
其中美国的消费额56亿美元、中国33.6亿美元。
所以，在我国国民经济建设中，机床工业起着重要的作用。
然而在机械制造业中，大批大量生产时采用专用机床、组合机床、专用自动线等并配以相应的工装，这些设备的初期投资费用大、生产准备时间长，并且不适应产品的更新换代。
单件小批生产时，由于产品多变而不宜采用专用机床，特别是在国防、航空、航天和深潜的部门，其零件的精度要求非常高，几何形状也日趋复杂，且改型频繁，生产周期短，这就要求迅速适应不同零件的加工。
书空机床就是在这样的背景下产生和发展起来的一种新型自动化机床，它较好的解决了小批量、品种多变化、形状复杂和精度高的零件的自动化加工问题。
随着计算机技术，特别是微型计算机技术的发展及其在数控机床上的应用，机床数控技术正从普通数控向计算机数控发展。
一个国家数控机床的拥有量（相对值），标志着这个国家机械制造业的现代化程度。
数控铣床和加工中心因其特有的加工方式及其加工范围广在数控机床中占有重大的比例，因此研究《数控铣床及加工中心产品设计》具有重大意义。
3国内外研究现状当今世界，工业发达国家对机床工业高度重视，竞相发展机电一体化、高质量、高精、高效、自动化先进机床，以加速工业和国民经济的发展。
长期以来，欧、美、亚在国际市场上相互展开激烈竞争，已形成一条无形战线，特别是随微电子、计算机技术的进步，数控机床在20世纪80年代以后加速发展，各方用户提出更多需求，早已成为四大国际机床展上各国机床制造商竞相展示先进技术、争夺用户、扩大市场的焦点。

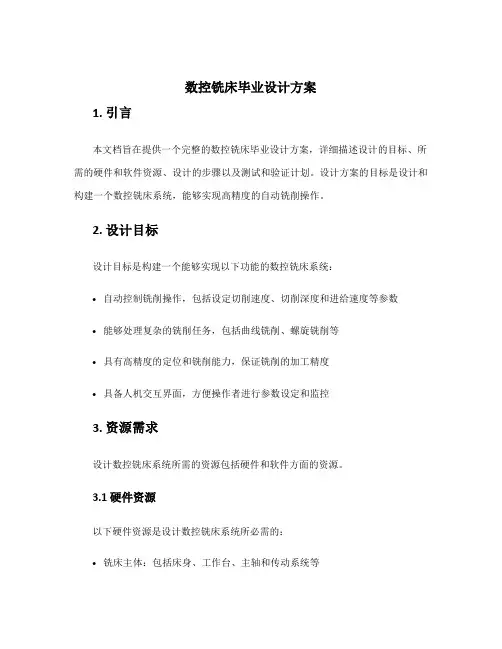

数控铣床毕业设计方案
