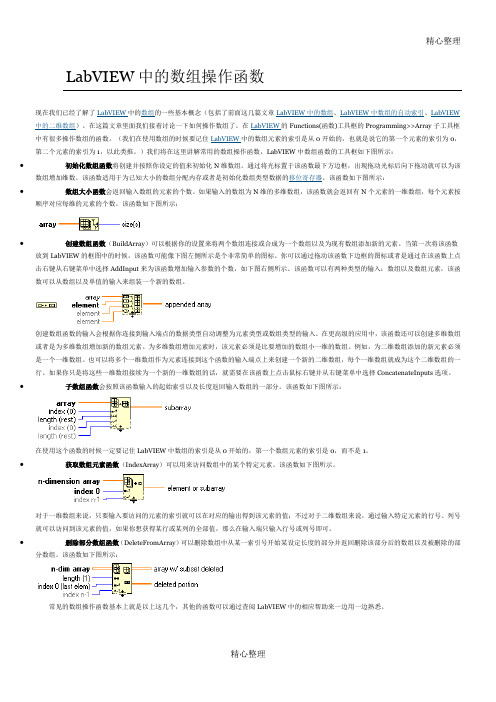

精心整理精心整理 LabVIEW 中的数组操作函数 现在我们已经了解了LabVIEW 中的数组的一些基本概念（包括了前面这几篇文章LabVIEW中的数组、LabVIEW 中数组的自动索引、LabVIEW 中的二维数组）。
在这篇文章里面我们接着讨论一下如何操作数组了。
在LabVIEW 的Functions(函数)工具框的Programming>>Array 子工具框中有很多操作数组的函数。
（我们在使用数组的时候要记住LabVIEW 中的数组元素的索引是从0开始的，也就是说它的第一个元素的索引为0，第二个元素的索引为1，以此类推。
）我们将在这里讲解常用的数组操作函数，LabVIEW 中数组函数的工具框如下图所示：•初始化数组函数将创建并按照你设定的值来初始化N 维数组。
通过将光标置于该函数最下方边框，出现拖动光标后向下拖动就可以为该数组增加维数。
该函数适用于为已知大小的数组分配内存或者是初始化数组类型数据的移位寄存器。
该函数如下图所示： •数组大小函数会返回输入数组的元素的个数。
如果输入的数组为N 维的多维数组，该函数就会返回有N 个元素的一维数组，每个元素按顺序对应每维的元素的个数。
该函数如下图所示：• 创建数组函数（BuildArray ）可以根据你的设置来将两个数组连接或合成为一个数组以及为现有数组添加新的元素。
当第一次将该函数放到LabVIEW 的框图中的时候，该函数可能像下图左侧所示是个非常简单的图标。
你可以通过拖动该函数下边框的图标或者是通过在该函数上点击右键从右键菜单中选择AddInput 来为该函数增加输入参数的个数，如下图右侧所示。
该函数可以有两种类型的输入：数组以及数组元素，该函数可以从数组以及单值的输入来组装一个新的数组。
创建数组函数的输入会根据你连接到输入端点的数据类型自动调整为元素类型或数组类型的输入。
在更高级的应用中，该函数还可以创建多维数组或者是为多维数组增加新的数组元素。
labview 公式节点使用
labview 公式节点使用摘要：一、LabVIEW 简介二、公式节点概述三、公式节点使用方法1.创建公式节点2.编辑公式节点3.连接公式节点四、公式节点应用案例五、总结正文：LabVIEW 是一种用于数据采集、数据处理、控制系统设计、测试等领域的图形化编程语言。
在LabVIEW 中，公式节点（Math Node）是一种常用的功能节点，可以用于执行各种数学运算，如加、减、乘、除等。
一、LabVIEW 简介LabVIEW 是一种由美国国家仪器（National Instruments，NI）公司开发的图形化编程语言。
它采用节点（Node）和线（Wire）的方式进行编程，具有操作简便、易于上手的特点。
LabVIEW 广泛应用于各种领域，如电子设计、通信、自动控制、生物医学等。
二、公式节点概述在LabVIEW 中，公式节点是一种功能节点，用于执行各种数学运算。
公式节点可以接受多个输入信号，根据用户定义的公式进行计算，并将结果输出到其他节点。
公式节点可以执行的基本运算包括加、减、乘、除、求和、求积等。
三、公式节点使用方法1.创建公式节点要创建公式节点，首先打开LabVIEW 软件，并在工具栏中选择“数值”选项，找到“公式节点”图标，单击鼠标左键。
然后，在画布上单击并拖动以创建一个公式节点。
2.编辑公式节点创建公式节点后，双击节点以打开公式编辑器。
在公式编辑器中，用户可以输入公式并设置参数。
LabVIEW 支持常见的数学公式，如代数表达式、三角函数、指数函数、对数函数等。
此外，用户还可以使用变量、数组等数据结构。
3.连接公式节点编辑好公式节点后，需要将其与其他节点（如信号源、信号处理节点等）连接。
在LabVIEW 中，使用鼠标左键单击并拖动节点，直到其连接到其他节点。
在连接过程中，LabVIEW 会自动识别连接类型并建立连接。
四、公式节点应用案例以下是一个简单的公式节点应用案例：将两个正弦波信号相加。
1.首先，创建两个正弦波信号源节点，分别输出1kHz 和2kHz 的正弦波信号。
labview几种计算算法

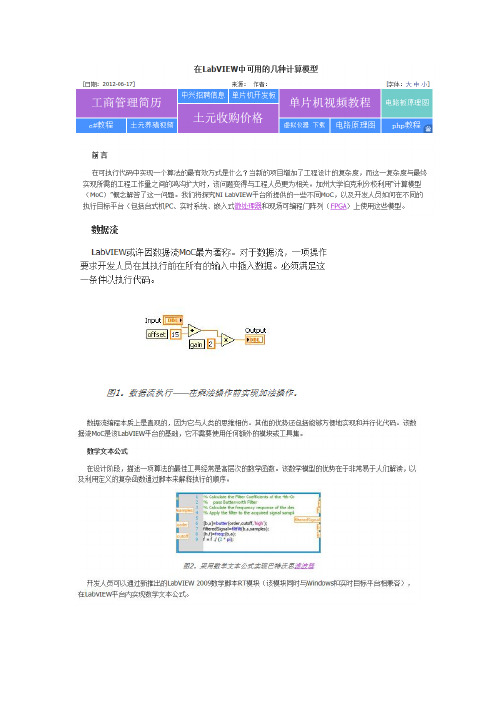

在LabVIEW中可用的几种计算模型发布:2013-02-25 | 作者:－－ | 来源: －－ | 查看:74次 | 用户关注：前言在可执行代码中实现一个算法的最有效方式是什么？当新的项目增加了工程设计的复杂度，而这一复杂度与最终实现所需的工程工作量之间的鸿沟扩大时，该问题变得与工程人员更为相关。
加州大学伯克利分校利用“计算模型（MoC）”概念解答了这一问题。
我们将探究NI LabVIEW平台所提供的一些不同MoC，以及开发人员如何在不同的前言在可执行代码中实现一个算法的最有效方式是什么？当新的项目增加了工程设计的复杂度，而这一复杂度与最终实现所需的工程工作量之间的鸿沟扩大时，该问题变得与工程人员更为相关。
加州大学伯克利分校利用“计算模型（MoC）”概念解答了这一问题。
我们将探究NI LabVIEW平台所提供的一些不同MoC，以及开发人员如何在不同的执行目标平台（包括台式机PC、实时系统、嵌入式微处理器和现场可编程门阵列（FPGA）上使用这些模型。
数据流LabVIEW或许因数据流MoC最为著称。
对于数据流，一项操作要求开发人员在其执行前在所有的输入中插入数据。
必须满足这一条件以执行代码。
图1。
数据流执行——在乘法操作前实现加法操作。
数据流编程本质上是直观的，因为它与人类的思维相仿。
其他的优势还包括能够方便地实现和并行化代码。
该数据流MoC是该LabVIEW平台的基础，它不需要使用任何额外的模块或工具集。
数学文本公式在设计阶段，描述一项算法的最佳工具经常是高层次的数学函数。
该数学模型的优势在于非常易于人们解读，以及利用定义的复杂函数通过脚本来解释执行的顺序。
图2。
采用数学文本公式实现巴特沃思滤波器开发人员可以通过新推出的LabVIEW 2009数学脚本RT模块（该模块同时与Windows和实时目标平台相兼容），在LabVIEW平台内实现数学文本公式。
ODE建模状态图图4。
LabVIEW状态图开发环境状态与状态转移为开发人员实现了抽象的底层细节，从而为他们提供了一个用于创建自述文件与可扩展设计的系统层次视角。
实验 用Labview编写计算器
实验 Labview编写计算器一．实验要求1，实现计算器的加减乘除功能2，实现计算器的复位功能3，其他若干功能二．实验仪器和材料主要设备有计算机，labview2014软件。
三．实验内容及步骤本程序通过用局部变量来接受按下的值，并且在最开始给它赋值空值，局部变量来接收按下的值。
这里用和来区别操作数和被操作数进行运算。
本实验调用了两个子VI，这两个子VI分别实现加减和乘除。
1面板按键的设计在前面板设计过程中先在主程序前面板整齐排列放置16个确定按钮，然后修改这16个确定按钮的名字分别为：0～9十个数字、加、减、乘、除、等号、CLR如图所示。
P1.1主程序前面板关于两个子VI，识别indicator中的字符组合是否有加减，并且进行加减运算的子VI的前面板为：P1.2 识别加减子VI的前面板识别indicator中字母组合中的乘除，并且进行乘除运算的子VI的前面板：P1.3 识别乘除子VI的前面板2 程序框图的设计1.1主程序程序框图的设计对于主程序的设计，在循环中等待1s，并且在在主循环中加入事件结构，把按下各个按键当做一个事件处理。
并且按照按键的先后顺序对indicator进行赋值相当于进行字符的粘贴。
对于0-9和+-*/的事件的处理方式一致的。
如下：P1.5 0-9与+-*/事件结构的处理对于CLR复位的处理如下图，对局部变量赋空值。
P1.5对于CLR事件的处理对于=事件的处理，事件结构中调用了子VI对于indicator中的字符串进行识别和计算。
图中EQU为调用的子VI,并且将值赋值给显示界面。
如下图：P1.6 对于‘=’事件的处理1.2EQU中程序框图的设计EQU中的程序分为两部分一部分是对于加减的识别，一部分是调用*/的子VI，在对于加减乘除的识别中都用到了匹配模式这个控件对于加减乘除进行识别，并且用条件结构对于加减进行操作。
如下图。
P1.7对于加减的识别对于*/在EQU这个子VI中又调用了另外一个识别*/的子VI来进行操作输出结果P1.8 调用*/模块并且输出结果1.3*/子VI中的程序框图设计。
labview 索引二维数组运算后保存为数组
labview 索引二维数组运算后保存为数组LabVIEW是一种用于控制、测量和监视各种实时系统的图形化编程环境。
它以数据流图的形式展示程序的代码，便于程序员可视化和明确地表示出程序中的数据流和控制流。
在本文中，我们将重点讨论如何将索引二维数组进行运算并保存为数组。
步骤1：打开LabVIEW并创建一个新的VI首先，我们需要打开LabVIEW软件并创建一个新的VI(虚拟仪器)。
VI是LabVIEW中的基本编程单元，类似于其他编程语言中的函数或子程序。
步骤2：创建一个二维数组接下来，在VI编辑器中，我们需要创建一个二维数组。
可以通过右键单击空白处，选择"创建" -> "数组" -> "二维数组"来创建一个二维数组控件。
然后可以设置数组的大小和数据类型，例如2行3列的整数数组。
步骤3：初始化二维数组在我们对二维数组进行计算之前，需要使用"初始化数组"函数来初始化数组的初始值。
在函数面板中，可以在搜索栏中输入"initialize array"来找到并拖放"Initialize Array"函数。
通过将二维数组连接到"Initialize Array"函数的输入端，我们可以指定数组的初始值。
例如，可以将二维数组的所有元素初始化为0或其他特定的值。
步骤4：进行索引二维数组运算现在，我们可以开始进行索引二维数组的运算。
通过将"Index Array"函数拖放到函数面板中，我们可以从二维数组中选择特定的元素进行运算。
将二维数组连接到"Index Array"函数的输入端，在函数面板的索引输入框中输入想要索引的行和列。
例如，如果我们想索引元素[1,2]，则可以在索引框中输入1和2。
在"Index Array"函数的输出端，我们可以插入其他运算函数，例如加法、乘法等。
labview计算器
一、前面板设计：前面板是LabVIEW的图形用户界面，在LabVIEW环境中可以对这些对象的外观和属性进行设计，LabVIEW提供了非常丰富的界面对象，可以方便地设计出生动、直观、操作方便的用户界面。
本系统中前面板显示程序的输入和输出对象，即，控件和显示器。
本程序中控件主要是按钮，显示器主要是文本显示。
在前面板设计过程中先在前面板整齐排列放置22个确定按钮，将这22按钮的标签隐藏，然后修改这22个确定按钮的名字分别为：0～9十个数字、小数点、正负号、加、减、乘、除、等号、倒数、根号、清零、退格和X的Y次方。
前面板还包括一个文本显示控件用于显示计算的结果和计算器的某些提示，通过改变显示控件的大小使之于计算器的大小相适应。
计算器的前面板还有程序框图中while循环的停止按钮，当按钮按下时计算器停止工作退出到LabVIEW的编辑界面。
为了前面板的美观和防止按钮的移动，分别将前面板的各个按钮和文字进行组合和对前面板进行装饰，装饰采用修饰中的平面框。
如图2-1所示：图2-1计算器前面板二、后面板设计：程序框图对象包括接线端和节点，将各个对象连线连接便创建了程序框图，接线端的颜色和符号表明了相应输入控件或显示控件的数据类型。
程序框图是程序的核心，程序要实现的功能都是通过程序框图反应出来的。
本课程设计的程序框图主要运用了while循环、时间结构、条件结构和平铺顺序等结构。
图3-1对小数点的扫描通过图3-1可以看出当小数点按钮按下时，0.和存临时数据通过字符串连接控件将两者连接到一起；小数点按钮没有按下时，临时数据和小数点通过字符串连接按钮也将两者连接在一起，将连接到一起的数据送到显示控件。
图3-2对数字键的扫描数值控件与运算按钮没有直接的连线，这就需要对控件进行引用，将引用后的结果经过属性节点和字符串至十进制转换将按下的按钮扫描到临时数据进行临时保存。
图3-3四则运算的除法运算在四则运算的过程中，通过运算符按钮对四则运算进行控制，在进行除法运算当除数为零时，会出现错误的提示。
labview实验报告2分析
哈尔滨理工大学实验报告课程名称：虚拟仪器实验学院：自动化学院专业班级：电技12-2班学生姓名：江曙光学号：1212020210 指导教师：徐军实验二一、实验目的通过这个实验，初步了解LabVIEW编程中对数值型和布尔型变量的操作。
二、实验内容“计算一元二次方程的两根”：通过LabVIEW中的数值变量和基本的加减乘除平方等运算的组合，实现计算方程的根。
通过这个程序，可对LabVIEW中的数据流编程及基本的编程操作有大致的理解。
“模拟两开关控制一个灯”：运用了若干逻辑运算符来模拟生活中的电灯控制，这个程序涉及了布尔控制变量、布尔显示变量以及对布尔变量的运算。
“数值型变量的范围及显示方式”：这个程序演示了LabVIEW中各种不同精度的数值型变量以及数值型变量的不同显示方式。
三、试验设备一台安装LabVIEW的PC机。
四、实验步骤打开LabVIEW图1-6图1-7 1.计算一元二次方程的两根x1= (-b+exp(b^2-4ac))/2ax2=(-b-exp(b^2-4ac))/2a（1）在前面板上放置三个浮点型输入控件，两个浮点型显示控件，此时前面板如下图1-8所示：图1-8（2）在程序框图的函数选板中找到下图1-9中所需的运算符，按一元二次方程求根公式将上面三个浮点型输入控制对象与这些运算符连接起来：图1-9（3）确认程序无误后，给这三个输入控制对象输入合适的数据并运行程序，点击运行按钮，可看到如图1-10所示结果：图1-102. 模拟两开关控制一个灯接下来用程序模拟一个常见的电灯控制模型，通过两个开关控制一个灯的亮灭。
示例中用到了while循环，这部分内容到后面才讲到，所以例程中给出了一个带while循环的模板，文件名为“2-模拟两开关控制一个灯1.vi”，大家可以在这个程序里做实验，至于while循环可以先不理会。
（1）在前面板上放置两个布尔类型的输入控件以及一个布尔类型的显示控件，如下图1-11所示：图1-11（2）接着设计程序框图，实现这个逻辑的函数为。
labview二维数组中所有元素求和的例子
以下是一个LabVIEW例子，演示了如何计算二维数组中所有元素的总和：
1. 首先，在空数组中创建二维数组。
使用“Build Array”函数，选择“2D Array”，然后输入需要的行和列数。
2. 然后，将需要求和的元素加入到这个二维数组中。
你可以通过“Build Array”函数下面的“Build 2D Array”函数来逐个添加元素，也可以先在其他地方创建好二维数组然后再粘贴过来。
3. 创建两个“For Loop”结构，一个用于行，一个用于列。
将“For Loop”结构放在“2D Array”结构内部，然后在“For Loop”结构中，将“Build Array”函数放在“Array Subset”函数中，以访问二维数组中的每个元素。
4. 将“For Loop”结构复制两次，一次用于行，另一次用于列。
将复制的“For Loop”结构粘贴到“For Loop”结构的外面，然后在复制的“For Loop”结构中，将“Build Array”函数放在“Array Subset”函数中，以访问二维数组中的每个元素。
5. 将“Build Array”函数放在“Array Subset”函数中的每个元素都添加到“Build Array”函数中。
这将会把所有元素加起来。
6. 最后，使用“Express Math”中的“Sum”函数来计算所有元素的总和。
将所有元素相加后，将结果输出到波形图表或图形中。
labview 公式节点使用
labview 公式节点使用摘要：一、引言二、LabVIEW公式节点概述1.公式节点的作用2.公式节点的使用方法三、LabVIEW公式节点的应用1.信号处理2.数据计算3.控制逻辑四、LabVIEW公式节点的优势与局限1.优势2.局限五、结论正文：LabVIEW是一种广泛应用于数据采集、测试、控制等领域的图形化编程语言。
在LabVIEW中，公式节点（Math Node）是一种重要的功能节点，可以方便地对各种数据进行处理和计算。
本文将对LabVIEW公式节点进行详细介绍，并探讨其在实际应用中的使用方法及优缺点。
一、引言LabVIEW是一种基于图形化编程的语言，通过节点连接实现程序的编写。
公式节点作为LabVIEW中的一种基本节点，具有强大的数据处理和计算能力，对于开发者来说非常重要。
二、LabVIEW公式节点概述1.公式节点的作用公式节点主要用于对输入信号进行数学运算，包括算术运算、逻辑运算、三角函数、指数函数、对数函数等。
通过公式节点，开发者可以方便地对输入信号进行各种处理，满足不同应用场景的需求。
2.公式节点的使用方法在LabVIEW中，使用公式节点非常简单。
首先，从工具栏中选择“Math”类别，然后将所需的公式节点拖拽到编辑区域。
接下来，通过线缆连接输入和输出端口，最后调整公式节点的参数。
三、LabVIEW公式节点的应用1.信号处理在数据采集和测试领域，公式节点可以用于对信号进行滤波、放大、求均值、求方差等处理。
例如，可以使用低通滤波器对模拟信号进行滤波，去除噪声干扰。
2.数据计算在数据处理领域，公式节点可以用于对一组数据进行加、减、乘、除等运算，以及求和、求积、平均值等统计计算。
例如，可以计算一组信号的幅值和相位差。
3.控制逻辑在控制领域，公式节点可以用于实现复杂的控制逻辑，如PID控制、模糊控制等。
例如，可以使用公式节点实现一个简单的PID控制器，对温度进行调节。
四、LabVIEW公式节点的优势与局限1.优势LabVIEW公式节点具有操作简单、功能强大、易于调试等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LabVIEW 中的数字型数据2 - 运算
二、运算
1. 常用函数
与数值数据相关的运算处理节点大都在函数栏的Programming -> Numeric 项里，如图1 所示。
图1：Numeric Function Palette
从这些函数节点的图标一眼就可以看出它们的用处了。
例如，加、减、四舍五入、求倒数等。
更全面的数学运算函数在Mathematic 函数栏。
Mathematic 函数栏内的很多运算不仅是针对单个数值的，还可用于数组运算。
这里每一个公式的用途都可以在LabVIWE 帮助文档上找到，我就不重复了。
我们在这里着重讨论一下，在众多类似的运算方法中，如何选择一个适合你的程序的方案。
对于简单一次性加减乘除，自然使用基本的函数节点就够用了。
但是，如果是复杂的数值运算，则需要大量函数节点。
节点之间的连线可能会有转角甚至相互交叉，显得比较杂乱，不利于程序阅读和维护。
这时我们可以使用其它运算节点。
2. 表达式节点
对于只有一个输入和一个输出的运算，我们可以使用表达式节点(Expression Node)。
图2：Expression Node 的应用实例
图2 所示的例子中，完成把华氏温度转换为摄氏温度的计算。
F1 到C1 的转换是通过基本运算节点完成的。
尽管运算并不复杂，但是阅读程序的人仍然无法立即就意识到这个运算与书中给出的公式相对比是否正确，还需要仔细地一步一步判断。
这是图形化语言在表达纯数学计算时不利的一面，文字表达方式此时会更为直观易懂。
表达式节点是使用文字来描述运算的。
F2 到C2 的转换就是使用表达式节点来完成的，用户可以直观地读出该节点所使用的公式。
与使用基本运算节相比较，表达式节点另一个优点是节省了框图上的空间。
在表达式节点中只允许有一个字符串，代表输入参数，例如本例中，参数用f 表示。
LabVIEW 在线帮助里列出有表达式节点所支持的运算符、函数和表达式规则。
3. Formula Express VI
如果运算有多个输入，可以使用Formula Express VI。
该VI 在函数栏Mathematic -> Scripts & Formulas 下。
图3 是这个Express VI 的配置面板，它看起来就像是一台高档计算器，基本不需要学习就可以使用了。
图3：Formula Express VI 的配置面板
Formula Express VI 的缺点是：他的表达式是隐藏起来的。
用户需要查看，还得先调出配置面板才行。
4. 公式节点
对于更加复杂的计算，尤其是当输入变量超过一个的时候，应该使用公式节点(Formula Node)。
公式节点中的表达式语法与 C 语言类似。
可以把它看作是更为复杂的支持多输入输出的表达式节点。
它的优点也与表达式节点相同：
在实现算法时，人们往往更习惯于文本表达方式，所以使用公式节点的可读性和可维护性更强。
图4：Formula Node
5. MathScript，MATLAB Script 和Xmath Script 节点
这三个脚本节点比较类似，都应用于处理更为复杂的数学运算，比如大型矩阵运算等。
脚本语法使用MATLAB 的语法或与MATLAB 极为类似的语法。
如果是编写新程序，可以优先考虑MathScript，因为后两种节点还需调用外部程序来解释节点中的脚本。
使用MATLAB Script 节点需要机器上安装有MATLAB。
MATLAB 由M athWorks 公司开发，是数学计算工具方面最常用的软件。
使用Xmath Script 节点，需要安装NI MATRIXx。
MATRIXx 是NI 公司进行数学运算，仿真等的产品。
功能与MATLAB 类似。
