光伏系统设计与施工课程设计模版 (2)
光伏电站施工组织设计模板(2021整理)

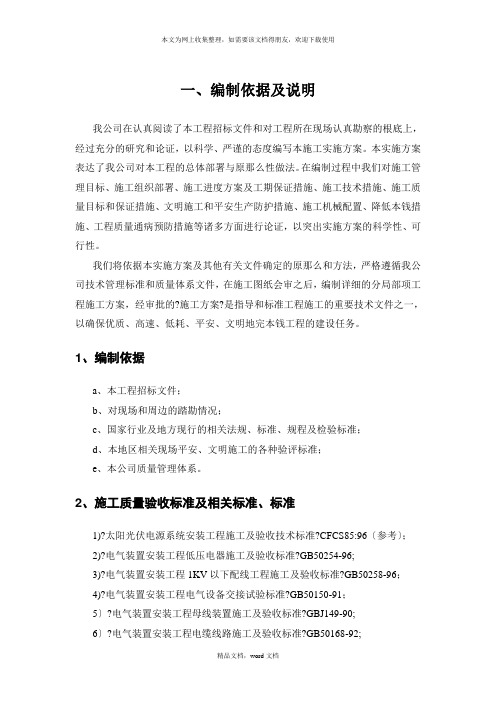

一、编制依据及说明我公司在认真阅读了本工程招标文件和对工程所在现场认真勘察的根底上，经过充分的研究和论证，以科学、严谨的态度编写本施工实施方案。
本实施方案表达了我公司对本工程的总体部署与原那么性做法。
在编制过程中我们对施工管理目标、施工组织部署、施工进度方案及工期保证措施、施工技术措施、施工质量目标和保证措施、文明施工和平安生产防护措施、施工机械配置、降低本钱措施、工程质量通病预防措施等诸多方面进行论证，以突出实施方案的科学性、可行性。
我们将依据本实施方案及其他有关文件确定的原那么和方法，严格遵循我公司技术管理标准和质量体系文件，在施工图纸会审之后，编制详细的分局部项工程施工方案，经审批的?施工方案?是指导和标准工程施工的重要技术文件之一，以确保优质、高速、低耗、平安、文明地完本钱工程的建设任务。
1、编制依据a、本工程招标文件；b、对现场和周边的踏勘情况；c、国家行业及地方现行的相关法规、标准、规程及检验标准；d、本地区相关现场平安、文明施工的各种验评标准；e、本公司质量管理体系。
2、施工质量验收标准及相关标准、标准1)?太阳光伏电源系统安装工程施工及验收技术标准?CFCS85:96〔参考〕；2)?电气装置安装工程低压电器施工及验收标准?GB50254-96;3)?电气装置安装工程1KV以下配线工程施工及验收标准?GB50258-96；4)?电气装置安装工程电气设备交接试验标准?GB50150-91；5〕?电气装置安装工程母线装置施工及验收标准?GBJ149-90;6〕?电气装置安装工程电缆线路施工及验收标准?GB50168-92;7〕?电气装置安装工程接地装置施工及验收标准?GB50169-92;8〕?电气装置安装工程盘、柜及二次回路接线施工及验收标准?GB50171-92;9〕?建筑电气安装工程施工质量验收标准?GB50303-2002;10〕?电气装置安装工程电气照明装置施工及验收标准?GB50259-96；11〕?工程测量标准? GB50026-2007。
光伏安装方案【范本模板】
一、一般规定（1）安装方案1 新建建筑光伏系统的安装施工方案应纳入建筑设备安装施工组织设计与质量控制程序,并制定相应的安装施工方案与安全技术措施.2 既有建筑光伏系统的安装施工应编制施工组织设计与质量控制程序，并制定相应的安装施工方案与安全技术措施，必要时应进行可行性论证.（2）光伏系统安装前应具备以下条件：1 设计文件齐备，且已通过论证、审批,并网接入系统已获有关部门批准并备案;2 施工组织设计与施工方案已经批准;3 建筑、场地、电源、道路等条件能满足正常施工需要；4 预留基座、预留孔洞、预埋件、预埋管和相关设施符合设计图样的要求，并已验收合格. （3)光伏系统安装施工流程与操作方案应选择易于施工、维护的作业方式。
（4）安装光伏系统时，应对建筑物成品采取保护措施,且安装施工完毕不破坏建筑物成品. （5）施工安装人员应采取以下防触电措施：1 应穿绝缘鞋，带低压绝缘手套，使用绝缘工具；2 施工场所应有醒目、清晰、易懂的电气安全标识；3 在雨、雪、大风天气情况下不得进行室外施工作业；4 在建筑工地安装光伏系统时，安装场所上空的架空电线应有隔离措施；5 使用手持式电动工具应符合《手持式电动工具的管理、使用、检查和维修安全技术规程》GB3787的要求。
(6)安装施工光伏系统时还应采取以下安全措施：1 光伏系统各部件在存放、搬运、吊装等过程中不得碰撞受损.光伏组件吊装时，其底部要衬垫木，背面不得受到任何碰撞和重压；2 光伏组件在安装时表面应铺有效遮光物,防止电击危险；3 光伏组件的输出电缆不得发生短路；4 连接无断弧功能的开关时,不得在有负荷或能够形成低阻回路的情况下接通正、负极或断开；5 连接完成或部分完成的光伏系统,遇有光伏组件破裂的情况应及时设置限制接近的措施，并由专业人员处置;6 接通光伏组件电路后应注意热斑效应的影响，不得局部遮挡光伏组件；7 在坡度大于10°的坡屋面上安装施工,应设置专用踏脚板;8 施工人员进行高空作业时,应佩带安全防护用品，并设置醒目、清晰、易懂的安全标识.二、基座工程安装1、安装光伏组件的支架应设置基座.2、既有建筑基座应与建筑主体结构连接牢固，并由光伏系统专业安装人员施工。
光伏系统设计范文
光伏系统设计范文一、引言光伏系统是利用太阳能光电转换技术，将太阳辐射能转化为电能的一种设备。
随着能源危机和环境污染问题的日益突出，光伏系统被广泛应用于家庭、商业甚至工业领域。
为了更好地利用太阳能，并提高系统的效率和可靠性，本文将介绍一个典型的光伏系统设计方案。
二、系统组成及架构本光伏系统设计采用光伏组件、逆变器、蓄电池和控制系统四个主要组成部分。
光伏组件用于转化太阳能为电能，逆变器将直流电能转化为交流电能，蓄电池用于存储电能，控制系统用于监测和控制整个系统的运行。
系统架构如下：1.光伏组件：采用多个太阳能电池板进行串并联连接，以提高系统的输出功率。
2.逆变器：将光伏组件输出的直流电能转化为交流电能，并保证输出的电压和频率符合用户需求。
3.蓄电池：存储光伏系统输出的电能，以便在光照不足或停电时提供供电。
4.控制系统：通过传感器监测光照强度、电池容量等参数，根据需要控制光伏系统的运行状态，实现光伏发电的最优化运行。
三、系统设计要点1.太阳能电池板选择：选用效率较高的多晶硅太阳能电池板，以提高系统的能量转换效率。
2.逆变器选择：选择具有良好性能和高效转换率的逆变器，以确保输出的交流电能质量和稳定性。
3.蓄电池选择：根据系统负载需求和预计的停电时间选择适当容量的蓄电池，以保证系统的可靠性和稳定性。
4.控制系统设计：利用传感器实时监测光照强度、电池容量等参数，根据设定的策略控制光伏系统的运行状态，以最大限度地提高系统的能量利用率。
四、系统运行与维护1.系统运行：光伏组件吸收太阳辐射能并转化为电能，逆变器将直流电能转化为交流电能供电给用户。
同时，充电控制系统将多余的电能充入蓄电池进行存储，以备不时之需。
2.系统维护：定期清洗和检查太阳能电池板，以确保充分的光照吸收和高效的能量转换；定期检查蓄电池的容量和状态，保证系统在停电时能够正常运行。
五、结论本文介绍了一个典型的光伏系统设计方案，该方案采用光伏组件、逆变器、蓄电池和控制系统四个主要组成部分，旨在提高太阳能利用效率和系统的可靠性。
光伏项目施工组织设计案例范文
光伏项目施工组织设计案例范文光伏项目是一种利用太阳能发电的新型能源项目，其施工组织设计对项目的顺利开展和顺利完成至关重要。
下面以光伏项目施工组织设计为例，给出一个案例范文。
一、项目背景介绍光伏项目位于湖南省县，总装机容量为100兆瓦，项目由光伏电站、变电站、线路等部分组成。
项目地理位置优越，日照充足，适合建设光伏电站。
二、施工组织设计目标1.保证项目按计划顺利施工并按时完成；2.确保项目施工过程中安全第一，环保优先；3.严格控制施工成本，提高施工效率；4.做好协调与沟通，保证项目各项工作的顺利推进。
三、施工组织设计方案1.组织结构设计（1）设立项目部，项目部设立总监理工程师、总工程师、安全质量总监，项目总监理负责项目整体规划和组织协调，总工程师负责施工过程管理，安全质量总监负责安全质量管理；（2）设立各个工程部门，包括电气工程部、土建工程部、设备工程部等，负责不同工程的施工管理。
2.人员配置设计（1）项目部门人员配置：总监理工程师1名、总经理1名、总工程师1名、安全质量总监1名、监理工程师数名；（2）各个工程部门人员配置：电气工程部1名主管、若干技术人员，土建工程部1名主管、若干技术人员，设备工程部1名主管、若干技术人员。
3.工期计划设计（1）制定详细的施工计划表，包括各个施工工程的时间节点、工期安排等；（2）根据实际情况进行紧急处理计划的编制，应对可能出现的突发情况。
4.安全质量管理设计（1）设立安全质量管理制度，包括安全生产责任制度、施工现场安全检查制度、职工安全教育培训制度等；（2）严格执行安全生产法规，加强对施工人员的安全教育培训，确保施工过程中安全生产。
5.环保管理设计（1）制定项目环保管理方案，明确环保目标和责任人；（2）根据当地环保法规要求，采取措施减少施工对环境的影响。
四、实施方案1.项目启动阶段（1）成立项目部，并召开项目动员会议，明确各项工作任务和分工；（2）组建项目部门，明确人员职责和工作任务；（3）针对项目实际情况，调整施工方案和计划安排。
光伏发电项目施工组织设计【范本模板】
光伏发电项目施工组织设计【范本模板】光伏发电项目施工组织设计第一章编制说明第一节编制目的本施工组织设计旨在为光伏发电项目提供完整的纲领性文件，根据设计图纸和现场施工条件编制可操作的施工组织设计，以指导工程施工与管理，确保工程施工任务高质量、高效率、安全文明地完成。
第二节编制说明1.本项目位于山东聊城，该地区在经济和文化上都有着自己深厚的基础和强劲的发展势头，各项基础设施已日臻完善。
拟建的光伏发电项目将改善城市及当地环境，提高城市品位，具有重要作用。
2.严格按照国家及地方管理的有关规定，对施工现场进行管理，建立人员档案制度。
3.严格按照国家质量标准和有关规定组织施工，实施本项目的质量体系工作。
4.结合工程建设施工中所积累的实践经验和在以往同类型工程施工成功经验，本着实事求是的科学态度，编制本工程的施工组织设计。
第三节编制依据1.该项目设计图纸。
2.国家及地方现行的施工验收规范、规程、标准、规定等，如《太阳光伏电源系统安装工程施工及验收技术规范》、《陆地用太阳电池组件总规范》、《低压成套开关设备基本试验方法》、《低压成套开关设备》、《系统接地的型式及安全技术要求》、《低压电器基本试验方法》、《钢结构设计规范》、《中华人民共和国工程建设标准强制性条文》（电力工程部分）、《电气装置安装工程电气设备交接试验标准》、《电气装置安装工程电缆线路施工及验收规范》、《电气装置安装工程接地装置施工及验收规范》、《建筑电气工程施工质量验收规范》。
第二章工程概况第一节工程总体概况1.地理条件：该项目位于山东聊城市，地势平坦，交通便利，现场布置条件优越，适宜施工。
2.建设条件：1) 丰富的太阳光照资源，保证很高的发电量；2) 便利的交通、运输条件和生活条件，为施工提供充足的运输工具；3) 建设点场地开阔、平坦，非常适合建设光伏电站。
3.工程内容：本项目屋顶有效面积60平方米，采用260瓦光伏组件24块组成，共计建设6.44千瓦屋顶分布式光伏发电系统。
太阳能光伏课程设计
13.3
14.5
15.1
14.8
13.8
12.5
11.1
9.90
9.21
水平面总辐射量
1.97
2.81
4.03
4.70
5.18
5.04
4.42
4.20
3.74
2.95
1.82
1.56
由当地的太阳能辐射强度的表格可以得出，该地全年单位水平面的辐射量在3.50 ,且由NASA航天局提供的月平均光照时间得出该地区光照资源较丰富可以发展太阳能发电系统。
Plane:tilt55 deg,azimuth 0 deg,bo(lAM)=0.05
Legends, Horiz Glob Global on horizontal
planeTilted Glob Gobal on tilted plane
3.3
供暖公司的屋顶是朝东南方向，而太阳是东升西落，为了使屋顶达到最好的利用，我们将选择日照强度大和日照时间长的地方安放太阳能电池板，具体分析如下：
设计思路
3.2 太阳能电池板的方位角与倾斜角的设计
设计以全年均衡冬半年最大数据为依据，在默认方位角为0°条件下，通过软件模拟得到最佳光伏板倾角为55°。倾斜面上平均日辐射量为3.92kWh/m²,计算得到的峰值日照小时数为3.92h。
Monthy meteo at Shenyang,（Lat 41.77oN.long.123.47oE,alt.42m)
第2章 XX省XX市气象资料及地理情况
2.1气象资料
地点：XX市东陵区（经度： 纬度： ）
XX省XX市东陵区光照资料
日期
水平面总辐射量
水平面辐射量
系统输出能量
光伏电站设计施工方案模板(最全)
目录第一章工程概况及特点 (3)1.1 编写依据及工程概况 (3)1.2 工程特点 (4)第二章施工现场组织机构 (5)2.1 组织机构关系图 (5)2.2 主要项目负责及部门主要职责 (5)第三章施工现场总平面布置图 (7)3.1 施工现场平面布置 (7)3.2 施工平面布置说明 (7)3.3 施工总平面管理 (7)第四章施工方案 (8)4.1 施工准备 (8)4.2 施工工序总体安排 (12)4.3 主要工序施工方法 (12)4.4 特殊工序和重要工序施工方法 (33)4.5 施工效率的估计及潜在可能影响工期的问题 (35)4.6 工程成本控制措施 (36)第五章工期及施工进度计划 (37)5.1工期规划及要求 (37)5.2 施工进度网络图.................................... ........... (39)5.3 施工资源计划 (38)5.4 施工进度计划分析 (39)5.5 计划控制 (40)第六章质量目标、质量保证体系及技术组织措施 (41)6.1 质量目标 (41)6.2 质量管理组织机构及主要职责 (42)6.3 质量管理的措施 (43)6.4 质量管理体系及质量检验标准 (49)6.5 质量保证技术措施 (51)第七章、安全目标、安全保证体系及技术组织措施 (53)7.1 安全管理目标 (53)7.2 安全管理组织机构及主要职责 (53)7.3 安全管理制度及办法 (56)7.4 安全组织技术措施 (63)7.5 重要施工方案和特殊施工工序的安全过程控制 (65)第八章环境保护及文明施工 (69)8.1 环境保护 (69)8.2 加强施工管理，严格保护环境 (70)8.3 文明施工目标、组织机构和实施方案 (72)8.4 文明施工考核、管理办法 (74)第九章计划、统计和信息管理 (75)9.1 计划、统计报表的编制与传递 (75)9.2 信息管理 (76)第一章工程概况及特点1.1编写依据及工程概况1.1.1编写依据《建筑工程施工质量验收统一标准》 GB50300-2001《屋面工程施工质量验收规范》 GB50207-2002《建筑施工扣件式钢管脚手架安全技术规范》2011年版 JGJ130-2001《建筑施工高处作业安全技术规范》 JGJ80-91《施工现场临时用电安全技术规范》 JGJ46-2005《工程建设标准强制性条文》（房屋建筑部分） GB9095-96《建筑结构可靠度设计统一标准》 GB50068-2001《建筑结构荷载规范》 GB50009-2001《建筑抗震设计规范》 GB50011-2010《建筑节能工程施工质量验收规范》 GB50411-2007《建筑施工安全检查标准》 JGJ59-99《建筑防腐工程施工及验收规范》 GB50212-2002《钢结构工程施工质量验收规范》 GB50205-20021.1.2工程简述Xxxxxxxxxxx,本工程计划于2014年6月12日开工，2014年8月30日竣工投产，本工程质量应满足国家施工及验收规范要求，达到合格及以上。
《光伏电站系统设计课程设计》设计报告
《光伏电站系统设计课程设计》设计报告设计题目盐城1MWp光伏电站系统设计学院新能源与电子工程班级姓名学号同组实验者指导教师戴建国日期淮安市、扬州市毗邻，北隔灌河与连云港市相望。
盐城太阳年辐射总量为116.2～121.0千卡/c ㎡，一年当中以七、八、九月为最多，一、二、十二月为最少。
全年光照时间平均在2280小时左右，其中春季占25%，夏季占29%，秋季占24%，冬季占22%。
盐城年平均气温为13.7～14.5℃，盐城极端最高气温为37.2℃。
一 总体技术方案本课题在盐城大丰滩涂，设计一个容量为1MW 的的地面式光伏电站，需采用250Wp 型太阳能电池板4000片。
组件采用倾角固定的方式，阵列的倾角设定为44o ，且朝南，故方位角设置为0 o 。
组件排列方式为竖置，横向组件布置40块，竖向组件布置2块，每排间5m ，每列间距0.5m 。
利用Pvsyst 软件对光伏阵列场进行辅助设计。
如图1所示，所设计的1MWp 光伏系统包含两个500kWp 的光伏发电单元、两台500kV A 的并网逆压器，每个发电单元输出0.4kV 的三相交流电。
所以，每个500kWp 的发电单元就是一个小的伏发电系统，可以直接或经变压器升压后并网。
其中每个光伏发电单元由25个太阳能电池方阵组成，每个方阵有10块250Wp 的太阳能电池板，并通过8进1出汇流箱将其连接起来。
二 单元发电模块设计本课程光伏组件安装容量为1MWp ，拟组成2个0.5MW 的发电单元，共包含250Wp 光伏组件4000块及相应的安装支架和2个500kV A 逆变器。
每个阵列的10块光伏组件构成1组，直流电缆至组串逆变器至电缆采沿屋面电缆桥架敷设，选择路径和逆变器位置时须尽量减小输入1路MPPT 端两组阵列距逆变器的敷设电缆长度差，以减少路间的干扰。
① 2个发电单元组成1MWp 并网系统 系统总容量： P=2×500 = 1000kWp ② 太阳能组件方阵支承结构设计装设形式采取固定式，牢靠简洁，管理调试都比较方便。
光伏发电系统的设计与施工
江西工业工程职业技术学院实训报告课程名称：光伏发电系统设计与施工学号：姓名：指导老师：目录一、当地气象数据资料1.1自然资源1.2太阳能资源二、用户负载信息2.1光伏发电系统原理图三、太阳能光伏发电的工作原理3.1太阳能电池板选择四、主要设备的技术参数4.1电池组件技术参数4.2太阳能电池方阵的设计4.3充电控制器的技术参数4.4太阳能控制器的技术参数4.5逆变器的技术参数4.6蓄电池技术参数4.7蓄电池容量计算五、工程设计总则六、系统的防雷接地6.2监控系统6.3光伏发电系统的施工6.3.1安装6.3.2调试七、公司的服务7.1技术培训7.2售后服务八、课程设计心得体会5kw并网光伏发电系统设计与施工一、当地气象数据资料杭州市位于北纬30.3°，东经120.2°，气候为亚热带季风区，冬季干冷多晴，夏季湿热，年降水量1201.6毫米，年平均气温16.5℃，气候温和、雨量充沛，最冷为1月份，平均温度3.2℃；最热月7月份，平均温度28.4℃。
1.1自然资源月空气温度相对湿度每日太阳辐射——水平大气压力风速地球温度°C% kWh/m2/d kPa m/s °C 1月 3.5 74% 2.56 103.4 4 3.3 2月 5.1 73.5% 3.2 102 4.1 5 3月8.9 73.8% 3.3 101.2 4 9 4月14 76.3% 4.5 101.2 3.5 15 5月19 78% 4.6 100 3.4 19 6月23 82% 4.5 100.3 3.6 22.6 7月27 85% 5 100.5 3.5 25.9 8月26.5 87% 4.7 100.1 3.3 27.2 9月22 83% 4 100.6 3.6 24.4 10月18 78% 3.5 101.2 3.6 18.3 11月11 76% 2.9 104 3.7 13.5 12月7 76% 2.7 102.4 4 5.5年度16.4 80% 3.8 102.4 3.8.5 14.91.2太阳能资源全年日照时数风速统计月份一月二月三月四月五月六月七月八月九月十月十一月十二月年平均平面峰值日照时数2.563.23.34.54.64.55 4.74 3.52.92.73.830°倾斜面峰值日照时数2.713.053.354.534.735.045.844.754.205.044.363.873.89表1 某公司太阳能电池板开路电压 Voc(V)45最大工作电压 Vmp(V)36短路电流 lsc(A) 5.8最大工作电流 lmp(A) 5.2最大功率 Wp(w)175外形尺寸1580³808³50mm 重量15.5kg二、用户负载信息每日耗电（Wh）编号负载名称负载功率（W）每日工作时间（h）1 电视机500 6 30002 冰箱 45 24 10803 电饭煲900 3 27004 风扇150 3 4505 照明灯3006 18006 电磁炉 1200 3 36007 洗衣机850 1 8508 饮水机150 3 450合计4095 46 13930 工作电压（V）直流侧交流侧220V 备用天数（d）2.1光伏发电系统原理图三、太阳能光伏发电的工作原理太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
太阳能光伏发电系统的设计与施工
太阳能光伏发电系统的设计与施工太阳能作为可再生、最原始、最安全、最环保、最直接的新能源，越来越受到人们的青睐，太阳能光伏发电正成为我国可再生能源的一支生力军。
标签：太阳能光伏发电；分类；设计；施工1、太阳能光伏发电系统的分类1.1小型太阳能供电系统：系统中只有直流负载且负载功率比较小，适用于偏远地区，解决偏远无电地区家庭的基本照明问题。
1.2简单直流系统：系统中负载为直流负载且对负载的使用时间没有特别的要求，负载主要是白天使用，直接利用太阳能光伏电池组件给负载供电，常用于光伏水泵系统及一些白天临时设备用电设施中。
1.3大型太阳能供电系统：系统的负载功率较大，需要配备较大的太阳能光伏电池组件和较大的蓄电池组，常用于通信、遥测、监测设备电源，农村的集中供电站等领域。
1.4交流、直流供电系统：系统能同时为直流和交流负载提供电力，系统结构上增加逆变器，用于将直流电转换为交流电以满足交流负载的需求。
1.5并网系统：系统将太阳能光伏电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电后直接接入公共电网，并网系统中光伏电池组件产生的电力除供给交流负载外，多余的电力反馈给电网。
1.6混合供电系统：该系统中除使用太阳能光伏电池组件外，还使用了燃油发电机作为备用电源，综合利用各种发电技术的优点，避免各自的缺点。
1.7并网混合供电系统：该系统是太阳能光伏电池组件、市电及备用燃油发电机的综合利用，其工作方式是将市电和光伏电池组件电源并行工作。
对本地负载而言，如果太阳能光伏电池组件产生的电能足够负载使用，它将直接使用太阳能光伏电池组件产生的电能供给负载的需求，并将多余的电能反馈给电网；若太阳能光伏电池组件产生的电能不够负载使用，则启动市电以满足要求；若市电发生故障且光伏电池组件产生的电能不够负载使用，系统则自动断开市电并启动燃油发电机组，以满足负载的使用。
2、光伏系统及主要部件选型2.1光伏与建筑结合形式选型光伏与建筑的结合分为BAPV和BIPV两种形式。
