【CN209784888U】计算机防护装置【专利】
【CN209297246U】一种计算机电源保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920366255.8(22)申请日 2019.03.20(73)专利权人 郑州工业应用技术学院地址 451100 河南省郑州市新郑市学院路16号(72)发明人 王丹丹 (74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王闯(51)Int.Cl.G06F 1/26(2006.01)(54)实用新型名称一种计算机电源保护装置(57)摘要本实用新型涉及保护装置技术领域，具体为一种计算机电源保护装置，包括保护装置、保护罩和警报装置，所述保护装置的四周均固定安装有固定块，所述固定块的外侧固定安装有固定螺丝，所述保护装置的外侧固定安装有保护罩，所述保护罩的外侧固定安装有透明观察窗，所述保护装置的底部固定安装有若干个通线口，所述通线口的内部固定安装有橡胶软垫，所述保护装置顶部的右侧固定安装有警报装置，所述警报装置的外侧固定安装有扬声器，所述保护装置的内部固定安装有若干个电源插座，所述保护装置内部的四周均固定安装有绝缘层，所述保护装置内部顶部的右侧固定安装有电源感应器，本装置结构简单，保护效果好且安全可靠。
权利要求书1页 说明书3页 附图2页CN 209297246 U 2019.08.23C N 209297246U权 利 要 求 书1/1页CN 209297246 U1.一种计算机电源保护装置，包括保护装置(1)、保护罩(5)和警报装置(7)，其特征在于：所述保护装置(1)的四周均固定安装有固定块(3)，所述固定块(3)的外侧固定安装有固定螺丝(2)，所述保护装置(1)的外侧固定安装有保护罩(5)，所述保护罩(5)的外侧固定安装有透明观察窗(6)，所述保护装置(1)的底部固定安装有若干个通线口(4)，所述通线口(4)的内部固定安装有橡胶软垫(12)，所述保护装置(1)顶部的右侧固定安装有警报装置(7)，所述警报装置(7)的外侧固定安装有扬声器(8)，所述保护装置(1)的内部固定安装有若干个电源插座(9)，所述保护装置(1)内部的四周均固定安装有绝缘层(10)，所述保护装置(1)内部顶部的右侧固定安装有电源感应器(11)。
【CN209233062U】一种计算机接口装置【专利】
2
CN 209233062 U
说 明 术领域 [0001] 本实用新型涉及计算机设备领域，尤其是一种计算机接口装置。
背景技术 [0002] 计算机设备与外部设备进行通讯时需要用到串口设备，一般情况下串口设备需要 成对存在，用来完成计算机与外部设备的信息传递。计算机接口装置一般包括连接针脚和 连接端子，连接针脚和连接端子连接时通常通过螺栓连接，但由于螺栓上的螺纹圈数较多， 从而使计算机接口对接作业较为繁琐。使用螺栓固定在反复拆卸后会出现螺栓滑丝的现 象，螺栓滑丝后将无法保证计算机接口装置的正常工作。 [0003] 现有的计算机接口装置安装后，会出现接口处灰尘堆积的问题，而且计算机接口 装置通过螺栓与计算机接口固定，如果计算机接口装置受到挤压或碰撞不仅会对算机接口 装置造成损坏同时还有可能会对计算机内部的元器件造成损坏。
3 .根据权利要求1所述的一种计算机接口装置，其特征在于，所述针脚外壳（2）的后端 两侧均开设有矩形凹槽，所述矩形凹槽内放置有手柄（7），所述矩形凹槽与手柄（7）之间通 过转轴转动连接。
4 .根据权利要求1所述的一种计算机接口装置，其特征在于，所述第一防护壳（4）的长 度大于第二防护壳（3）的长度且第一防护壳（4）的长度大于针脚与端子组合后针脚外壳（2） 与端子外壳（1）之间的间距。
所述扣锁机构包括手柄（7）和挂环（8），所述手柄（7）设置在针脚外壳（2）的两侧，所述 针脚外壳（2）呈内部中空的 工字形 ，针脚外壳（2）与手柄（7）转动连接 ，所述手柄（7）远离针 脚外壳（2）的后端的一侧通过转轴转动连接有挂环（8）。
【CN209871107U】一种真空断路器的防护装置【专利】

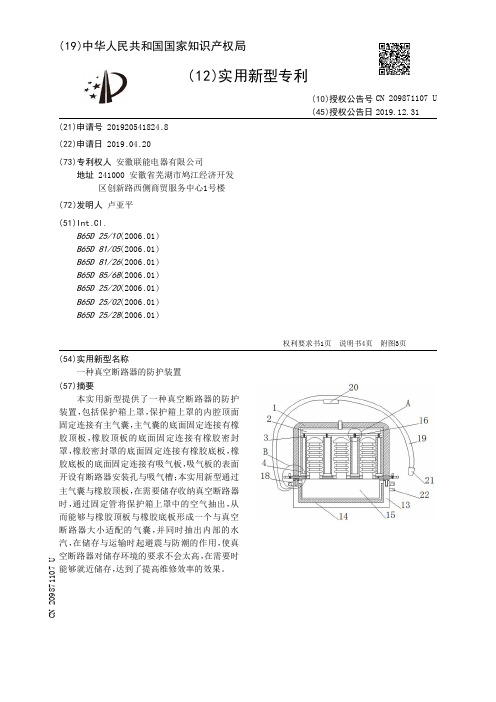

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541824.8(22)申请日 2019.04.20(73)专利权人 安徽联能电器有限公司地址 241000 安徽省芜湖市鸠江经济开发区创新路西侧商贸服务中心1号楼(72)发明人 卢亚平 (51)Int.Cl.B65D 25/10(2006.01)B65D 81/05(2006.01)B65D 81/26(2006.01)B65D 85/68(2006.01)B65D 25/20(2006.01)B65D 25/02(2006.01)B65D 25/28(2006.01)(54)实用新型名称一种真空断路器的防护装置(57)摘要本实用新型提供了一种真空断路器的防护装置，包括保护箱上罩，保护箱上罩的内腔顶面固定连接有主气囊，主气囊的底面固定连接有橡胶顶板，橡胶顶板的底面固定连接有橡胶密封罩，橡胶密封罩的底面固定连接有橡胶底板，橡胶底板的底面固定连接有吸气板，吸气板的表面开设有断路器安装孔与吸气槽；本实用新型通过主气囊与橡胶顶板，在需要储存收纳真空断路器时，通过固定管将保护箱上罩中的空气抽出，从而能够与橡胶顶板与橡胶底板形成一个与真空断路器大小适配的气囊，并同时抽出内部的水汽，在储存与运输时起避震与防潮的作用，使真空断路器对储存环境的要求不会太高，在需要时能够就近储存，达到了提高维修效率的效果。
权利要求书1页 说明书4页 附图3页CN 209871107 U 2019.12.31C N 209871107U权 利 要 求 书1/1页CN 209871107 U1.一种真空断路器的防护装置，包括保护箱上罩（1），其特征在于：所述保护箱上罩（1）的内腔顶面固定连接有主气囊（2），所述主气囊（2）的底面固定连接有橡胶顶板（3），所述橡胶顶板（3）的底面固定连接有橡胶密封罩（4），所述橡胶密封罩（4）的底面固定连接有橡胶底板（5），所述橡胶底板（5）的底面固定连接有吸气板（6），所述吸气板（6）的表面开设有断路器安装孔（7）与吸气槽（8），所述吸气槽（8）的内壁固定连接有吸气管（9），所述吸气管（9）的表面连通有固定管（10），所述固定管（10）远离吸气管（9）的一端贯穿保护箱上罩（1）的内壁并延伸至保护箱上罩（1）的外部，所述固定管（10）的表面通过转轴固定连接有挂钩架（11），所述保护箱上罩（1）的底面固定连接有定位插块（12），所述保护箱上罩（1）通过定位插块（12）活动连接有保护箱下罩（13），所述保护箱下罩（13）的底面设置有密封橡胶条，所述保护箱下罩（13）的表面开设有与定位插块（12）相配适的插槽，所述保护箱下罩（13）的内壁固定连接有保护泡沫（14），所述保护泡沫（14）的表面活动连接有真空断路器（15）。
【CN209433363U】一种计算机防断电装置【专利】

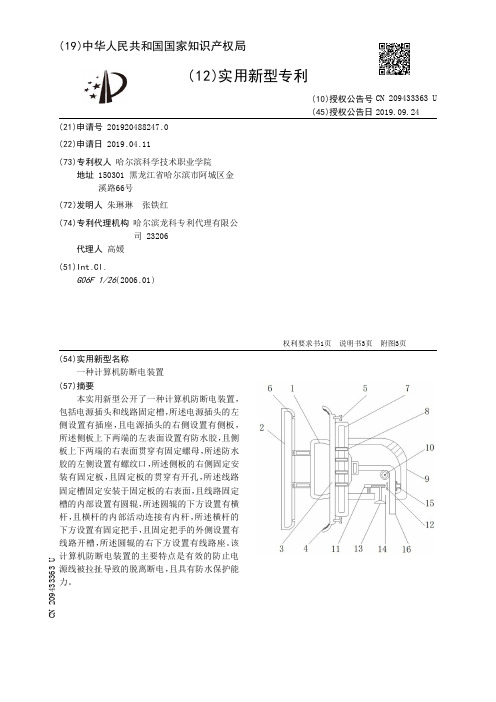

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920488247.0(22)申请日 2019.04.11(73)专利权人 哈尔滨科学技术职业学院地址 150301 黑龙江省哈尔滨市阿城区金溪路66号(72)发明人 朱琳琳 张铁红 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G06F 1/26(2006.01)(54)实用新型名称一种计算机防断电装置(57)摘要本实用新型公开了一种计算机防断电装置，包括电源插头和线路固定槽，所述电源插头的左侧设置有插座，且电源插头的右侧设置有侧板，所述侧板上下两端的左表面设置有防水胶，且侧板上下两端的右表面贯穿有固定螺母，所述防水胶的左侧设置有螺纹口，所述侧板的右侧固定安装有固定板，且固定板的贯穿有开孔，所述线路固定槽固定安装于固定板的右表面，且线路固定槽的内部设置有圆辊，所述圆辊的下方设置有横杆，且横杆的内部活动连接有内杆，所述横杆的下方设置有固定把手，且固定把手的外侧设置有线路开槽，所述圆辊的右下方设置有线路座。
该计算机防断电装置的主要特点是有效的防止电源线被拉扯导致的脱离断电，且具有防水保护能力。
权利要求书1页 说明书3页 附图3页CN 209433363 U 2019.09.24C N 209433363U权 利 要 求 书1/1页CN 209433363 U1.一种计算机防断电装置，包括电源插头（1）和线路固定槽（9），其特征在于：所述电源插头（1）的左侧设置有插座（2），且电源插头（1）的右侧设置有侧板（3），所述侧板（3）上下两端的左表面设置有防水胶（4），且侧板（3）上下两端的右表面贯穿有固定螺母（5），所述防水胶（4）的左侧设置有螺纹口（6），所述侧板（3）的右侧固定安装有固定板（7），且固定板（7）的贯穿有开孔（8），所述线路固定槽（9）固定安装于固定板（7）的右表面，且线路固定槽（9）的内部设置有圆辊（10），所述圆辊（10）的下方设置有横杆（11），且横杆（11）的内部活动连接有内杆（12），所述横杆（11）的下方设置有固定把手（13），且固定把手（13）的外侧设置有线路开槽（14），所述圆辊（10）的右下方设置有线路座（15），且线路座（15）的左侧设置有电源线（16）。
【CN209543260U】一种计算机防断电装置【专利】

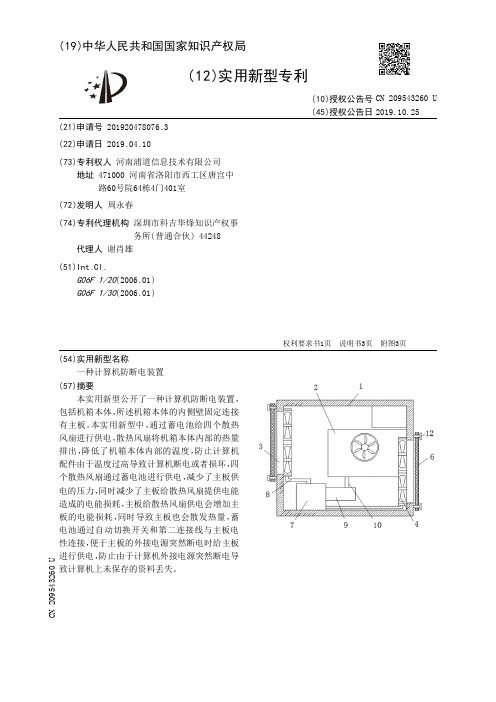

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920478076.3(22)申请日 2019.04.10(73)专利权人 河南浦道信息技术有限公司地址 471000 河南省洛阳市西工区唐宫中路60号院64栋4门401室(72)发明人 周永春 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 谢肖雄(51)Int.Cl.G06F 1/20(2006.01)G06F 1/30(2006.01)(54)实用新型名称一种计算机防断电装置(57)摘要本实用新型公开了一种计算机防断电装置，包括机箱本体，所述机箱本体的内侧壁固定连接有主板。
本实用新型中，通过蓄电池给四个散热风扇进行供电，散热风扇将机箱本体内部的热量排出，降低了机箱本体内部的温度，防止计算机配件由于温度过高导致计算机断电或者损坏，四个散热风扇通过蓄电池进行供电，减少了主板供电的压力，同时减少了主板给散热风扇提供电能造成的电能损耗，主板给散热风扇供电会增加主板的电能损耗，同时导致主板也会散发热量，蓄电池通过自动切换开关和第二连接线与主板电性连接，便于主板的外接电源突然断电时给主板进行供电，防止由于计算机外接电源突然断电导致计算机上未保存的资料丢失。
权利要求书1页 说明书3页 附图3页CN 209543260 U 2019.10.25C N 209543260U权 利 要 求 书1/1页CN 209543260 U1.一种计算机防断电装置，包括机箱本体(1)，其特征在于，所述机箱本体(1)的内侧壁固定连接有主板(2)，所述机箱本体(1)的内底部固定连接有蓄电池(7)，所述机箱本体(1)的两侧内侧壁均固定连接有两个散热风扇(4)，所述机箱本体(1)的两侧外侧壁设有与散热风扇(4)对应的第一散热口(3)，所述蓄电池(7)通过第一连接线(8)与第一散热风扇(4)连接，所述蓄电池(7)通过自动切换机构与主板(2)连接，所述机箱本体(1)的外侧壁固定连接有挡板(11)，所述挡板(11)的外侧壁设有第二散热口(14)，所述机箱本体(1)的外侧壁和挡板(11)的外侧壁均固定连接有防尘机构。
【CN209149235U】一种计算机显卡防护装置【专利】

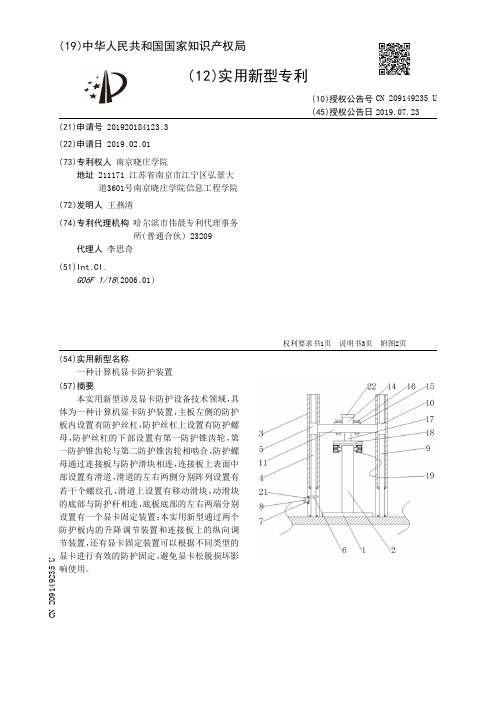

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920184123.3(22)申请日 2019.02.01(73)专利权人 南京晓庄学院地址 211171 江苏省南京市江宁区弘景大道3601号南京晓庄学院信息工程学院(72)发明人 王燕清 (74)专利代理机构 哈尔滨市伟晨专利代理事务所(普通合伙) 23209代理人 李思奇(51)Int.Cl.G06F 1/18(2006.01)(54)实用新型名称一种计算机显卡防护装置(57)摘要本实用新型涉及显卡防护设备技术领域，具体为一种计算机显卡防护装置，主板左侧的防护板内设置有防护丝杠，防护丝杠上设置有防护螺母，防护丝杠的下部设置有第一防护锥齿轮，第一防护锥齿轮与第二防护锥齿轮相啮合，防护螺母通过连接板与防护滑块相连，连接板上表面中部设置有滑道，滑道的左右两侧分别阵列设置有若干个螺纹孔，滑道上设置有移动滑块，动滑块的底部与防护杆相连，底板底部的左右两端分别设置有一个显卡固定装置；本实用新型通过两个防护板内的升降调节装置和连接板上的纵向调节装置，还有显卡固定装置可以根据不同类型的显卡进行有效的防护固定，避免显卡松脱损坏影响使用。
权利要求书1页 说明书3页 附图2页CN 209149235 U 2019.07.23C N 209149235U权 利 要 求 书1/1页CN 209149235 U1.一种计算机显卡防护装置，包括主板(1)，所述主板(1)上插接有显卡主体(2)，有其特征在于：所述主板(1)两侧分别设置有一个防护板(3)，所述主板(1)左侧的防护板(3)内设置有防护丝杠(4)，所述防护丝杠(4)上设置有防护螺母(5)，所述防护丝杠(4)的下部设置有第一防护锥齿轮(6)，所述第一防护锥齿轮(6)与第二防护锥齿轮(7)相啮合，所述第二防护锥齿轮(7)与防护转轴(8)相连，所述主板(1)右侧的防护板(3)内设置有防护光杆(9)，所述防护光杆(9)上设置有防护滑块(10)，所述防护螺母(5)通过连接板(11)与防护滑块(10)相连，所述连接板(11)上表面中部设置有滑道(12)，所述滑道(12)的左右两侧分别阵列设置有若干个螺纹孔(13)，所述滑道(12)上设置有移动滑块(14)，所述移动滑块(14)的左右两端分别设置有一个固定座(15)，所述固定座(15)上设置有开口，开口内设置有防护螺栓(16)，所述防护螺栓(16)与螺纹孔(13)相连，所述移动滑块(14)的底部与防护杆(17)相连，所述防护杆(17)穿过滑道(12)与底板(18)相连，所述底板(18)底部的左右两端分别设置有一个显卡固定装置(19)。
【CN209766867U】一种高压开关柜的开关防护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920550466.7(22)申请日 2019.04.22(73)专利权人 陈文辉地址 322200 浙江省金华市浦江县岩头镇东山村26号(72)发明人 陈文辉 (51)Int.Cl.H02B 1/14(2006.01)(54)实用新型名称一种高压开关柜的开关防护装置(57)摘要本实用新型公开了一种高压开关柜的开关防护装置，属于电力设备控制领域，一种高压开关柜的开关防护装置，包括控制面板，控制面板上端开凿有凸形槽，凸形槽内滑动连接有压杆，压杆外端套设有套环，凸形槽内壁固定连接有限位缘，限位缘位于凸形槽槽口处，限位缘与套环之间固定连接有压缩弹簧，凸形槽内安装有急停按钮，急停按钮位于压杆下侧，急停按钮上端固定连接有压接环，压接环位于压杆下侧，压接环内壁固定连接有多个均匀分布的扇形环，两个位于同一平面上的扇形环相互对称，压杆外端固定连接有两个相互对称的滑块，可以实现急停开关即使被误按也不会轻易的触发，从而使得高压开关柜不易无端的停机的效果。
权利要求书1页 说明书3页 附图2页CN 209766867 U 2019.12.10C N 209766867U权 利 要 求 书1/1页CN 209766867 U1.一种高压开关柜的开关防护装置，包括控制面板(1)，其特征在于：所述控制面板(1)上端开凿有凸形槽(2)，所述凸形槽(2)内滑动连接有压杆(3)，所述压杆(3)外端套设有套环(4)，所述凸形槽(2)内壁固定连接有限位缘(7)，所述限位缘(7)位于凸形槽(2)槽口处，所述限位缘(7)与套环(4)之间固定连接有压缩弹簧(8)，所述凸形槽(2)内安装有急停按钮(11)，所述急停按钮(11)位于压杆(3)下侧，所述急停按钮(11)上端固定连接有压接环(9)，所述压接环(9)位于压杆(3)下侧，所述压接环(9)内壁固定连接有多个均匀分布的扇形环(10)，两个位于同一平面上的所述扇形环(10)相互对称，所述压杆(3)外端固定连接有两个相互对称的滑块(12)，所述滑块(12)位于两个扇形环(10)之间且与两个扇形环(10)间隙配合。
【CN209311964U】一种计算机主板保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920290464.9(22)申请日 2019.03.07(73)专利权人 三江学院地址 210012 江苏省南京市雨花区铁心桥龙西路310号(72)发明人 臧华中 王峰 张健 (74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟(51)Int.Cl.G06F 1/18(2006.01)G06F 1/20(2006.01)(54)实用新型名称一种计算机主板保护装置(57)摘要本实用新型公开了一种计算机主板保护装置，其包括：底板、放置槽和卡条，所述底板上中心设置放置槽，所述底板内设置导热板，所述导热板上设置多个横向的导热油槽，所述导热板与底板形成空气通道，所述导热板底部连接多个垂直设置的散热片，所述底板的一侧连接进风箱。
本实用新型的有益效果：本实用新型在底板上设置对称的防护板，防护板上连接有立柱，立柱上卡接有卡条，卡条可将主板卡接在放置槽内，卡条上设置有弹簧，卡条可将不同型号的主板进行卡接固定，在放置槽底部连接有导热板，通过导热板将热量导出，导出的热量通过散热片与进风扇吹出的冷空气热交换，装置整体结构轻薄，扇热效果好，使用更便捷。
权利要求书1页 说明书3页 附图2页CN 209311964 U 2019.08.27C N 209311964U权 利 要 求 书1/1页CN 209311964 U1.一种计算机主板保护装置，其特征在于，其包括：底板(1)、放置槽(2)和卡条(15)；所述底板(1)上中心设置放置槽(2)，所述底板(1)内设置导热板(3)，所述导热板(3)上设置多个横向的导热油槽(4)，所述导热板(3)与底板(1)形成空气通道(5)，所述导热板(3)底部连接多个垂直设置的散热片(6)，所述底板(1)的一侧连接进风箱(7)，所述进风箱(7)的一端连接过滤板(8)，所述进风箱(7)内连接电机(9)，所述电机(9)的一端连接进风扇(10)，所述进风箱(7)的出风口正对空气通道(5)；所述底板(1)上端连接对称的防护板(11)，所述防护板(11)一侧卡接橡胶条(12)，所述防护板(11)上端固定连接立柱(13)，所述立柱(13)上套接弹簧(14)，所述立柱(13)上活动套接卡条(15)，所述卡条(15)底部连接防滑条(16)，所述卡条(15)将主板(17)按压在放置槽(2)内，所述底板(1)底部设置多个固定螺孔(18)。
【CN209560450U】一种电脑硬件保护用防震装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920624964.1(22)申请日 2019.05.05(73)专利权人 沈阳荷韵科技有限公司地址 110000 辽宁省沈阳市和平区市府大路49巷2号(72)发明人 杨勇 (51)Int.Cl.G06F 1/18(2006.01)(54)实用新型名称一种电脑硬件保护用防震装置(57)摘要本实用新型公开了一种电脑硬件保护用防震装置，包括第一箱体和盒体，所述盒体为顶部有开口长方体结构，所述第一箱体位于盒体的内部，所述第一箱体的内部固定连接有橡胶板，所述橡胶板远离第一箱体的一侧固定连接有第二箱体，所述第二箱体与第一箱体之间设有散热风扇，所述散热风扇贯穿第一箱体和第二箱体，所述第二箱体的内壁开设有第一滑槽，所述第一滑槽的内部滑动连接有第一滑块，所述第一滑块远离第二箱体的一端固定连接有第三箱体，所述第一箱体的侧面固定连接有连接块。
本实用新型降低了车辆在运输过程中车辆产生的震动对机箱的影响，防止车辆震动导致机箱内硬件的脱落而相互碰撞，调高了机箱对电脑硬件的保护性能。
权利要求书1页 说明书3页 附图2页CN 209560450 U 2019.10.29C N 209560450U权 利 要 求 书1/1页CN 209560450 U1.一种电脑硬件保护用防震装置，包括第一箱体（1）和盒体（2），其特征在于，所述盒体（2）为顶部有开口长方体结构，所述第一箱体（1）位于盒体（2）的内部，所述第一箱体（1）的内部固定连接有橡胶板（3），所述橡胶板（3）远离第一箱体（1）的一侧固定连接有第二箱体（4），所述第二箱体（4）与第一箱体（1）之间设有散热风扇（5），所述散热风扇（5）贯穿第一箱体（1）和第二箱体（4），所述第二箱体（4）的内壁开设有第一滑槽，所述第一滑槽的内部滑动连接有第一滑块（6），所述第一滑块（6）远离第二箱体（4）的一端固定连接有第三箱体（7），所述第一箱体（1）的侧面固定连接有连接块（8），所述盒体（2）的内壁的底部固定安装有固定块（9），所述固定块（9）的顶部固定连接有螺纹杆（10），所述螺纹杆（10）贯穿连接块（8）并与连接块（8）为滑动连接，所述螺纹杆（10）的表面通过螺纹套接有限位块（11），所述限位块（11）位于连接块（8）的上方，所述螺纹杆（10）的表面套接有第一弹簧（12），所述第一弹簧（12）的顶部与连接块（8）为固定连接，所述第一弹簧（12）的底部与固定块（9）为固定连接，所述固定块（9）的一侧开设有第二滑槽（13），所述第二滑槽（13）的内部滑动连接有第二滑块（14），所述第二滑块（14）的一侧固定连接有底座（15），所述底座（15）的顶部与第一箱体（1）为搭接，所述底座（15）的底部固定连接有滑杆（16），所述滑杆（16）的表面滑动套接有滑套（17），所述滑套（17）的底部与盒体（2）的内壁的底部为固定连接，所述滑杆（16）和滑套（17）的表面套接有第二弹簧（18），所述第二弹簧（18）的顶部与底座（15）固定连接，所述盒体（2）的底部固定连接有万向轮（19）。
【CN209786831U】一种用于快速充电的USB引脚高压保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920641449.4(22)申请日 2019.05.07(73)专利权人 深圳市汤诚科技有限公司地址 518106 广东省深圳市宝安区西乡街道共乐社区共和工业路明月花都F栋1009(72)发明人 魏亨儒 (51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种用于快速充电的USB引脚高压保护装置(57)摘要本实用新型公开了一种用于快速充电的USB 引脚高压保护装置，包括：壳体、输出接口、输入接口；壳体水平设置，左端面设有输入孔，右端面设有输出孔，内部设有用于安装保护设备的空腔；输入接口左端伸出输入孔外，右端安装在输入孔内，侧面和输入孔内壁紧密贴合；输出接口安装在输出孔内；所述保护设备包括：模数转换器、控制电路、中间继电器；输入接口通过电线和中间继电器、模数转换器分别相连；中间继电器通过电线和输出接口相连；模数转换器通过电线和控制电路相连；控制电路通过电线和中间继电器相连。
本实用新型可有效保护引脚不承受过高的电压，有效延长USB引脚使用寿命。
权利要求书1页 说明书2页 附图2页CN 209786831 U 2019.12.13C N 209786831U权 利 要 求 书1/1页CN 209786831 U1.一种用于快速充电的USB引脚高压保护装置，其特征在于，包括：壳体、输出接口、输入接口；壳体水平设置，左端面设有输入孔，右端面设有输出孔，内部设有用于安装保护设备的空腔；输入接口左端伸出输入孔外，右端安装在输入孔内，侧面和输入孔内壁紧密贴合；输出接口安装在输出孔内；所述保护设备包括：模数转换器、控制电路、中间继电器；输入接口通过电线和中间继电器、模数转换器分别相连；中间继电器通过电线和输出接口相连；模数转换器通过电线和控制电路相连；控制电路通过电线和中间继电器相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920596454.8
(22)申请日 2019.04.28
(73)专利权人 吉林省芝麻软件开发中心
地址 130000 吉林省长春市高新技术产业
开发区锦湖大路1357H号4楼441-2
(72)发明人 李东昆
(74)专利代理机构 长春众邦菁华知识产权代理
有限公司 22214
代理人 王丹阳
(51)Int.Cl.
G06F 1/18
(2006.01)
(54)实用新型名称
计算机防护装置
(57)摘要
计算机防护装置涉及计算机保护设备技术
领域，解决了需要一种成本低、安拆简单、能在运
输中保护显示器且安装后占空空间小的防护装
置的问题，装置包括四个保护模块，保护模块包
括一个保护板、多个第一吸盘和一个L型边框保
护件，第一吸盘连接保护板、能够吸附在显示器
屏幕上，L型边框保护件粘接在保护板上，L型边
框保护件上设有凹槽，凹槽与显示器的直角边框
对应设置，L型边框保护件通过凹槽能够套在显
示器的直角边框上，L型边框保护件采用硅胶材
料制成；四个保护板能拼成一个覆盖显示器屏幕
的保护面。本实用新型结构简单、成本低、安拆容
易、安装后体积小、保护显示器、利于搬家收纳，
保护模块可重叠收纳包装，便于携带、运输和收
纳。
权利要求书1页 说明书3页 附图4页
CN 209784888 U
2019.12.13
C
N
2
0
9
7
8
4
8
8
8
U
1.计算机防护装置，用于保护显示器，其特征在于，包括四个保护模块，所述保护模块
包括一个保护板(1)、多个第一吸盘(2)和一个L型边框保护件(3)，所述第一吸盘(2)连接保
护板(1)、能够吸附在显示器屏幕上，所述L型边框保护件(3)粘接在保护板(1)上，L型边框
保护件(3)上设有凹槽(3.1)，所述凹槽(3.1)与显示器的直角边框对应设置，L型边框保护
件(3)通过凹槽(3.1)能够套在显示器的直角边框上，L型边框保护件(3)采用硅胶材料制
成；四个保护板(1)能拼成一个覆盖显示器屏幕的保护面。
2.如权利要求1所述的计算机防护装置，其特征在于，所述L型边框保护件(3)包括底板
第一分体(4.1)、底板第二分体(4.2)、第一侧板(5)和第二侧板(6)，所述底板第一分体
(4.1)、底板第二分体(4.2)、第一侧板(5)和第二侧板(6)均为L型，所述第一侧板(5)连接底
板第一分体(4.1)、粘结保护板(1)，所述第二侧板(6)连接底板第二分体(4.2)，所述底板第
一分体(4.1)和底板第二分体(4.2)通过弹簧(4.5)连接。
3.如权利要求2所述的计算机防护装置，其特征在于，所述第二侧板(6)内侧设有第二
吸盘，用于吸附显示器屏幕后表面。
4.如权利要求2所述的计算机防护装置，其特征在于，所述底板第一分体(4.1)内设有
第一横杆(4.3)，底板第二分体(4.2)内设有第二横杆(4.4)，弹簧(4.5)的一端连接第一横
杆(4.3)另一端连接第二横杆(4.4)。
5.如权利要求1所述的计算机防护装置，其特征在于，所述计算机防护装置还包括连接
板(7)，连接板(7)的一侧设有粘结层，连接板(7)通过粘结层连接四个保护板(1)。
6.如权利要求1所述的计算机防护装置，其特征在于，所述保护板(1)上设有硅胶凸点，
所述硅胶凸点与第一吸盘(2)位于保护板(1)的同侧。
权 利 要 求 书
1/1页
2
CN 209784888 U
