实验四 线性系统的频域分析
一、实验目的
1．掌握用MATLAB语句绘制各种频域曲线。
2．掌握控制系统的频域分析方法。
二、基础知识及MATLAB函数
频域分析法是应用频域特性研究控制系统的一种经典方法。它是通过研究系统对正弦信号下的稳态和动态响应特性来分析系统的。采用这种方法可直观的表达出系统的频率特性，分析方法比较简单，物理概念明确。
1．频率曲线主要包括：Nyquist图、Bode图。
1）Nyquist图的绘制与分析
MATLAB中绘制系统Nyquist图的函数调用格式为：
nyquist(num,den) 频率响应w的范围由软件自动设定
nyquist(num,den,w) 频率响应w的范围由人工设定
[Re,Im]= nyquist(num,den) 返回奈氏曲线的实部和虚部向量，不作图
例4-1：已知系统的开环传递函数为25262)(23sssssG，试绘制Nyquist图，并判断系统的稳定性。
num=[2 6];
den=[1 2 5 2];
[z,p,k]=tf2zp(num,den);
p
nyquist(num,den)
注意： [Z,P,K] = TF2ZP(NUM,DEN)：求出零点、极点和增益！
极点的显示结果及绘制的Nyquist图如图4-1所示。由于系统的开环右根数P=0，系统的Nyquist曲线没有逆时针包围（-1，j0）点，所以闭环系统稳定。
p =
-0.7666 + 1.9227i
-0.7666 - 1.9227i
-0.4668
图4-1 开环极点的显示结果及Nyquist图 24
若上例要求绘制)10,10(32间的Nyquist图，则对应的MATLAB语句为：
num=[2 6];
den=[1 2 5 2];
w=logspace(-1,1,100); 即在10-1和101之间，产生100个等距离的点
nyquist(num,den,w)
2）Bode图的绘制与分析
系统的Bode图又称为系统频率特性的对数坐标图。Bode图有两张图，分别绘制开环频率特性的幅值和相位与角频率的关系曲线，称为对数幅频特性曲线和对数相频特性曲线。
MATLAB中绘制系统Bode图的函数调用格式为：
bode(num,den) 频率响应w的范围由软件自动设定
bode(num,den,w) 频率响应w的范围由人工设定
[mag,phase,w]=bode(num,den,w) 指定幅值范围和相角范围的伯德图
例4-2：已知开环传递函数为)10016()15.0(30)(2sssssG，试绘制系统的伯德图。
num=[0 0 15 30];
den=[1 16 100 0];
w=logspace(-2,3,100);
bode(num,den,w)
grid
绘制的Bode图如图4-2(a)所示，其频率范围由人工选定，而伯德图的幅值范围和相角范围是自动确定的。当需要指定幅值范围和相角范围时，则需用下面的功能指令：
[mag,phase,w]=bode(num,den,w)
图4-2(a) 幅值和相角范围自动确定的Bode图 图4-2(b) 指定幅值和相角范围的Bode图 25
mag,phase是指系统频率响应的幅值和相角，由所选频率点的w值计算得出。其中，幅值的单位为dB，它的算式为magdB=20lg10(mag)。
指定幅值范围和相角范围的MATLAB调用语句如下，图形如图4-2(b)所示。
num=[0 0 15 30];
den=[1 16 100 0];
w=logspace(-2,3,100);
[mag,phase,w]=bode(num,den,w); %指定Bode图的幅值范围和相角范围
subplot(2,1,1); %将图形窗口分为2*1个子图，在第1个子图处绘制图形
semilogx(w,20*log10(mag)); %使用半对数刻度绘图，X轴为log10刻度，Y轴为线性刻度
grid on
xlabel(‘w/s^-1’); ylabel(‘L(w)/dB’);
title(‘Bode Diagram of G(s)=30(1+0.5s)/[s(s^2+16s+100)]’);
subplot(2,1,2);%将图形窗口分为2*1个子图，在第2个子图处绘制图形
semilogx(w,phase);
grid on
xlabel(‘w/s^-1’); ylabel(‘(0)’);
注意：半Bode图的绘制可用semilogx函数实现，其调用格式为semilogx(w,L)，其中L=20*log10(abs(mag))。
2．幅值裕量和相位裕量
幅值裕量和相位裕量是衡量控制系统相对稳定性的重要指标，需要经过复杂的运算求取。应用MATLAB功能指令可以方便地求解幅值裕量和相位裕量。
其MATLAB调用格式为：
[Gm,Pm,Wcg,Wcp]=margin(num,den)
其中，Gm,Pm分别为系统的幅值裕量和相位裕量，而Wcg,Wcp分别为幅值裕量和相位裕量处相应的频率值。
另外，还可以先作bode图，再在图上标注幅值裕量Gm和对应的频率Wcg，相位裕量Pm和对应的频率Wcp。其函数调用格式为：
margin(num,den)
例4-4：对于例4-3中的系统，求其稳定裕度，对应的MATLAB语句如下： 26 num=10; den=[1 3 9 0];
[gm,pm,wcg,wcp]=margin(num,den);
gm,pm,wcg,wcp
gm = 2.7000
pm = 64.6998
wcg = 3.0000
wcp = 1.1936
如果已知系统的频域响应数据，还可以由下面的格式调用函数：
[Gm,Pm,Wcg,Wcp]=margin(mag,phase,w)
其中（mag,phase,w）分别为频域响应的幅值、相位与频率向量。
三、实验内容
1．典型二阶系统
2222)(nnnsssG
绘制出6n，1.0，0.3，0.5，0.8，2的bode图，记录并分析对系统bode图的影响。
2．系统的开环传递函数为
)5)(15(10)(2ssssG
)106)(15()1(8)(22ssssssG
)11.0)(105.0)(102.0()13/(4)(ssssssG
绘制系统的Nyquist曲线、Bode图，说明系统的稳定性，并通过绘制阶跃响应曲线验证。
3．已知系统的开环传递函数为)11.0(1)(2ssssG。求系统的开环截止频率、穿越频率、幅值裕度和相位裕度。应用频率稳定判据判定系统的稳定性。
四、实验报告
1．根据内容要求，写出调试好的MATLAB语言程序，及对应的结果。
2. 记录显示的图形，根据实验结果与各典型环节的频率曲线对比分析。 27 3. 记录并分析对二阶系统bode图的影响。
4．根据频域分析方法分析系统，说明频域法分析系统的优点。
5．写出实验的心得与体会。
五、预习要求
1. 预习实验中的基础知识，运行编制好的MATLAB语句，熟悉绘制频率曲线的图形函数nyquist（）、bode（）。
2. 掌握控制系统的频域分析方法，理解系统绝对稳定性和相对稳定性的判断方法。
六种典型环节的阶跃响应曲线
六种典型环节的阶跃响应曲线
阶跃响应曲线是描述系统响应速度和稳定性的一种重要方法。典型的六种环节系统的阶跃响应曲线可分为惯性环节、比例环节、微分环节、积分环节、一阶惯性环节和二阶惯性环节。下面分别介绍这六种环节的阶跃响应曲线特点。
1. 惯性环节
惯性环节是指系统响应变化相对较慢，响应速度较慢，且响应幅值有惯性的环节系统。该系统的阶跃响应曲线呈现出逐渐上升并逐步趋于平稳的特点。
2. 比例环节
比例环节是指系统的输出与输入成正比例关系的环节。该系统的阶跃响应曲线呈现出发生瞬间跳跃并在短时间内达到稳态值的特点。
3. 微分环节
微分环节是指系统输出与输入的导数成正比的环节。该系统的阶跃响应曲线呈现出瞬间跳跃并持续震荡的特点。
4. 积分环节
积分环节是指系统输出与输入的积分成正比的环节。该系统的阶跃响应曲线呈现出发生跳跃后，曲线会不断向上弯曲，直到接近水平线的特点。
5. 一阶惯性环节
一阶惯性环节是指系统的输出与输入有一定的滞后性和时间常数的环节。该系统的阶跃响应曲线呈现出逐渐上升并在一定时间后达到稳态值的特点。
6. 二阶惯性环节
二阶惯性环节是指系统的输出与输入存在两个相邻极点的环节。该系统的阶跃响应曲线呈现出震荡过程中的不断衰减的特点。
综上所述，不同类型的环节系统响应速度和稳定性都有所不同，掌握不同环节的阶跃响应曲线特点有助于理解系统的动态特性和改善系统响应。
自动控制原理实验
自控理论实验指导（一）
第一部分 实验系统概述
一. 实验系统硬件资源
自控理论EL-AT-II型实验系统主要由计算机、A/D&D/A采集卡、自动控制理论实验箱组成如图1，其中计算机根据不同的实验分别起信号产生、测量、显示、系统控制和数据处理的作用，A/D&D/A采集卡负责数据采集和计算机USB口通信，实验箱主要构造被控模拟对象。
实验箱、面板
实验面板主要由以下几部分构成，如图2：
A/D&D/A卡模块 模拟仿真模块1
运算放大器×1
电阻：1K×2、50K×2
100K×4、200K×4
电容：0.1f×3、1f×2 模拟仿真模块2
运算放大器×1
电阻：1K×2、50K×2
100K×3、200K×2
电容：0.1f×2、1f×2 电源模块
模拟开关
模拟开关×3组 二极管区
EL-CAT-II
模拟仿真模块8
运算放大器×1
电阻:1K×3、10K×2
100K×2、200K×2
电容:0.1f×3、1f×2 电阻、电容、二极管、稳压管区 模拟仿真模块7
运算放大器×1
电阻:1K×3、10K×2
100K×2、200K×2
电容:0.1f×3、1f×2 变阻箱、变容箱模块
0k~999 k×2
0f ~9f×1
模拟仿真模块3
运算放大器×1
电阻:1K×3、10K×2
100K×2、200K×2
电容:0.01f×2、
0.1f×3、1f×1 模拟仿真模块6
运算放大器×1
电阻:1K×3、10K×2
100K×2、200K×2
电容:0.01f×2、
0.1f×3、1f×1 模拟仿真模块4
运算放大器×1
电阻:1K×2、10K×2
50K×2、100K×2
200K×2、300K×2
电容:0.01f×2
0.1f×2、1f1 模拟仿真模块5
运算放大器×1
电阻:1K×2、10K×2
50K×2、100K×2
200K×2、300K×2
实验1-典型环节的模拟研究
实验一 典型环节的模拟研究
一．实验目的
1．通过搭建典型环节模拟电路，熟悉并掌握自动控制综合实验台的使用方法。
2．了解并掌握各典型环节的传递函数及其特性，观察和分析各典型环节的响应曲线，掌握电路模拟研究方法。
二．实验内容
1．搭建各种典型环节的模拟电路，观测并记录各种典型环节的阶跃响应曲线。
2．调节模拟电路参数，研究参数变化对典型环节阶跃响应的影响。
三．实验步骤
在实验中观测实验结果时，可选用普通示波器。
1．观察比例环节的阶跃响应曲线
实验中所用到的功能区域：
阶跃信号、示波器、实验电路A1、实验电路A2。
注： a.掌握示波器的使用、标定和测量。
b.搭建阶跃信号的电路，用示波器观察波形。
c.了解运算放大器的引脚定义。
典型比例环节模拟电路如图1-1-1所示，比例环节的传递函数为：0()()iUsKUs
图1-1-1典型比例环节模拟电路
实验步骤：
（1） 设置阶跃信号源：
A．将阶跃信号区的“0～1V”端子与实验电路A1的“Ui”端子相连接
B．按压阶跃信号开关按钮就可以在“0～1V”端子产生阶跃信号。
C. 用示波器通道CH2观察。
（2） 搭建典型比例环节模拟电路：
A．将实验电路A1的“OUT1”端子与实验电路A2的“IN”端子相连接；
B．按照图1-1-1拨动阶跃信号开关按钮：
（3） 连接示波器：
将实验电路A2的“Uo”与示波器通道CH1相连接。
（4） 输入阶跃信号，通过示波器观测输出阶跃响应曲线并进行记录。
2．观察积分环节的阶跃响应曲线
实验中所用到的功能区域：
阶跃信号、示波器、实验电路A1、实验电路A2。
典型积分环节模拟电路如图1-1-2所示，积分环节的传递函数为：0()1()iUsUsTS
图1-1-2典型积分环节模拟电路
同上1实验步骤
3．观察比例积分环节的阶跃响应曲线
实验中所用到的功能区域：
阶跃信号、示波器、实验电路A3、实验电路A5。
3.典型环节simulink仿真模型及阶跃响应曲线
《机械工程控制基础》典型环节simulink仿真
1

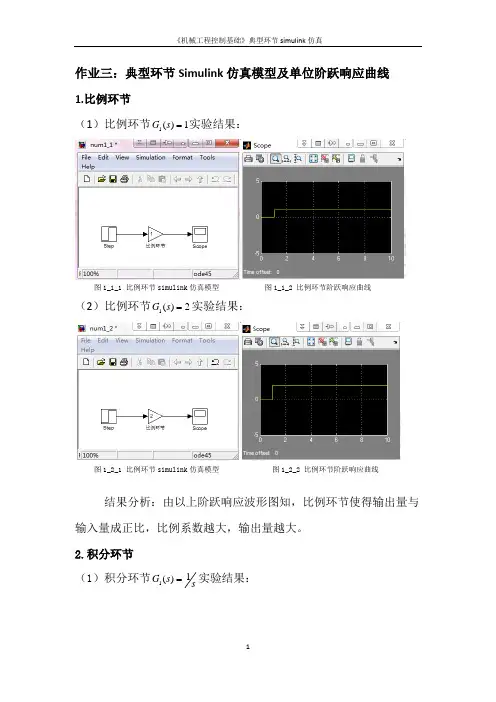

作业三：典型环节Simulink仿真模型及单位阶跃响应曲线
