1520℃高温釉研制
白瓷釉烧原理

白瓷釉烧原理什么是白瓷釉烧?白瓷釉烧是一种传统的陶瓷烧制技术,用于给陶瓷制品表面涂覆一层白色釉料,并通过高温烧制使之与陶瓷器胎完全融合,形成坚硬、光滑、美观的瓷釉表面。
白瓷釉烧的基本原理白瓷釉烧的基本原理包括釉料的成分、烧结温度和烧制过程。
1. 釉料的成分白瓷釉烧所使用的釉料是一种特殊的玻璃状液体,主要由氧化物、氧化物混合物和助熔剂等组成。
典型的白瓷釉料成分包括石英、长石、白云石、白铝石等。
石英是主要的硅源,长石提供碱性氧化物,白云石和白铝石则提供碱土金属氧化物。
助熔剂如碱金属氧化物(如钠氧化物)和碱土金属氧化物(如钙氧化物)则用于降低釉料的熔点,促进烧结。
2. 烧结温度白瓷釉烧的烧结温度通常较高,一般在1200℃到1400℃之间。
在这个温度范围内,釉料中的各种氧化物会发生熔化和反应,形成液态的玻璃状物质。
随着温度的升高,釉料逐渐熔化并流动,最终形成均匀的釉面。
3. 烧制过程白瓷釉烧的烧制过程通常包括预烧和定烧两个阶段。
- 预烧阶段预烧阶段是将陶瓷器与釉料一起放入烧窑中进行初次烧制。
在预烧过程中,烧窑温度逐渐升高,使釉料逐渐熔化并附着在陶瓷器表面。
这个阶段的目的是驱除釉料中的水分和有机物,并使釉料与陶瓷器胎粘结在一起。
- 定烧阶段定烧阶段是在高温下进行的主要烧制过程。
在这个阶段,烧窑温度逐渐升高到烧结温度,并保持一定时间。
在高温下,釉料中的氧化物开始发生化学反应,形成玻璃状液体。
这个液体会填充陶瓷器胎表面的微小孔隙,形成一层均匀的釉面。
白瓷釉烧的工艺流程白瓷釉烧的工艺流程包括制胎、涂釉、烧制和修整四个步骤。
1. 制胎制胎是指制作陶瓷器的胎体。
制胎通常使用陶土,通过捏塑、轮盘制作或模具压制等工艺形成器物的形状。
制胎后,需要进行干燥和烧制,以使胎体具有一定的强度和耐热性。
2. 涂釉涂釉是将釉料均匀地涂抹在陶瓷器的表面。
涂釉可以使用刷子、浸渍或喷涂等方法进行。
涂釉后,需要进行干燥,使釉料表面形成一层干燥的薄膜。

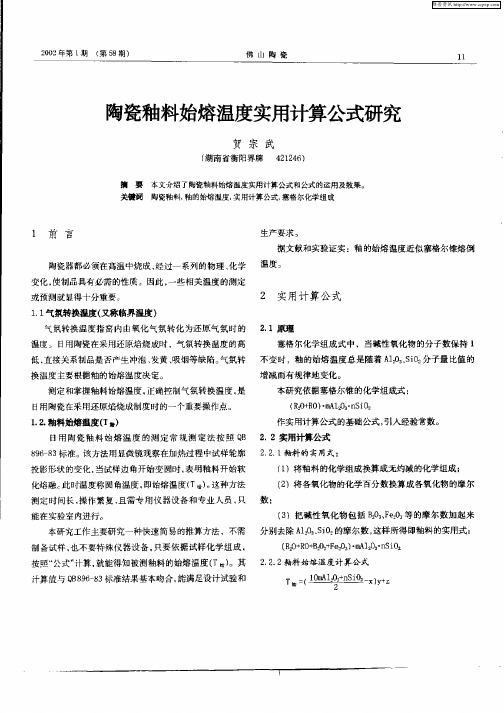

陶瓷釉料始熔温度实用计算公式研究

维普资讯
1 2
c OS F HAN RAM I CE CS
Vo 1 ( eil 8 1 2No 1 S ra 5 1 No
.
公式 中,、、 xyz是经验常数 , 的数值 随 s 值 的变 它 i n 0
T ℃) ( ( = 一 . 4 x 5 ] 0 = 1  ̄ 4 8 ) 5+ 10 1 9 1 C
经 Q 8 6 8 测定 为 1 2 %。 B 9 —3 0' 1
3 实验结果 和讨论
23计算例题 .
例 l 已知某厂釉料化学 成份如表 2 : 。
釉 料实例 比较 和验证见表 3表 4 、 。 塞格 尔锥 的熔 倒温度与公式计算值 对照见表 5
表 3 釉 料化学成分
+# 潘贤华试釉 :叶腊 石瓷的研究” 《 4 . 中国陶瓷》鲫6 1 年第 4 期 +蚌 张熙年等试釉 :强化瓷的研究 ”《 5 “ 中国陶瓷)9 2 1 19 年 期
维普资讯
20 0 2年第 i 期
( 5 第 8期 )
化而异 ( 见表 1 )
表 1 公式中 SO 值 xy z i n 、 、 常数表
表 2 化学 成分( ) %
计算 T ℃)计算 釉料实用式得 : ( ,
( + O F 23・ . 5 4 34 7 5 S 2 Ro R + e0) 0 5 8 AI - . 7 9 i O
解 : A 、i 与公 式 ( 号 ) xYz值代 人 T 将 l SO值 序 4中 、、 始计算公 式得
气 氛转换温度 指窑 内 由氧化气 氛转化 为还 原气 氛时 的 2 1原理 .
温度 。 日用 陶瓷在采用还 原焰烧成时 ,气 氛转换温 度 的高
低温无光釉的研制

低温无光釉的研制1前言近年来,陶瓷装饰层出不穷,无光釉以其手感柔和、光润细腻、质地饱满坚硬而深受用户欢迎[5] 。
目前,无光釉的制备方法有以下几种:(1)在釉料中加入一定量的难熔物质,主要是高铝质粘土及铝的化合物。
在烧成过程中,部分铝化合物呈不熔或半熔状态而产生无光,其原因为釉中物质未完全熔融或为半熔融状态而呈现无光的,因此,生成的无光釉釉面粗糙,物理性能也较差。
(2)在釉料中加入适当的物质,例如:碳酸盐类。
在烧成过程中发生分解,形成包裹在釉里的细小气泡,使釉呈乳浊状态,光线透过釉面产生散射而呈现无光。
这种釉外观显得质地粗松,釉面不够细密。
(3)在釉料中加入适量的结晶物质,如:钛、钙、镁、钡等氧化物,烧成中在釉中形成硅酸锌(ZnO?SiO2)、钙长石(CaO?AI2O3?2SiO2、硅灰石(CaO?SiO2或钡长石(BaO?AI2O3?2SiO2)等微小晶体,而获得无光釉面。
用这种方法得到的无光釉,釉面滋润、细腻、似玉石质感。
所以,制备无光釉大多采用这种方法[27] 。
本次实验采用四角配料法,通过调整釉式中的Si/AI 值,并在不同的温度下烧成来系统的分析无光釉的性状图、无光釉的形成机理,以及在改变碱金属量的情况下对釉性能的影响。
2实验内容2.1实验原料2.1.1 坯用原料本实验以买来的泥段为坯用原料,先在塑料袋中陈腐一段时间;然后进行压片,待实验备用。
其坯料配方组成及含量为瓷石70%、高岭土30%。
坯的化学组成如表1 所示。
2.1.2 釉用原料本实验所采用的釉用原料有长石、滑石、石英、方解石、高岭土等。
釉用添加剂有水玻璃、羧甲基纤维素钠盐[39] 。
化工原料有氧化锌。
其原料的化学组成如表2 所示。
釉用化工原料性能如表3 所示。
2.3 工艺流程试样制备的工艺流程如图1 所示。
2.3 实验过程3实验结果分析3.1 B 系列釉得到的Al2O3/SiO2 的性状图分析综上所述,每一个无光釉配方都有确定的烧成温度与之相对应,如果温度较低,则出现生烧,釉熔融不良,釉面无光粗糙不平,且易污染;如果烧成温度过高,易出现光泽,失去无光效果。
一种用于高温烧成骨质日用瓷的泥釉料配方[发明专利]
![一种用于高温烧成骨质日用瓷的泥釉料配方[发明专利]](https://img.taocdn.com/s3/m/f1000cff964bcf84b8d57b30.png)

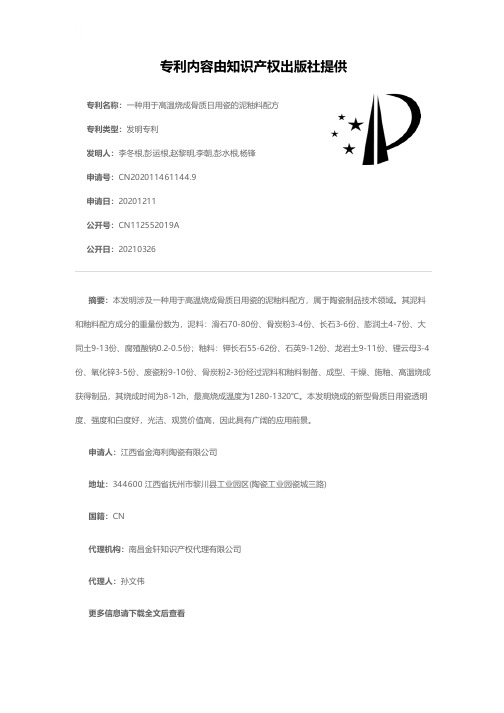

专利名称:一种用于高温烧成骨质日用瓷的泥釉料配方专利类型:发明专利
发明人:李冬根,彭运根,赵黎明,李朝,彭水根,杨锋
申请号:CN202011461144.9
申请日:20201211
公开号:CN112552019A
公开日:
20210326
专利内容由知识产权出版社提供
摘要:本发明涉及一种用于高温烧成骨质日用瓷的泥釉料配方,属于陶瓷制品技术领域。
其泥料和釉料配方成分的重量份数为,泥料:滑石70‑80份、骨炭粉3‑4份、长石3‑6份、膨润土4‑7份、大同土9‑13份、腐殖酸钠0.2‑0.5份;釉料:钾长石55‑62份、石英9‑12份、龙岩土9‑11份、锂云母3‑4份、氧化锌3‑5份、废瓷粉9‑10份、骨炭粉2‑3份经过泥料和釉料制备、成型、干燥、施釉、高温烧成获得制品,其烧成时间为8‑12h,最高烧成温度为1280‑1320℃。
本发明烧成的新型骨质日用瓷透明度、强度和白度好,光洁、观赏价值高,因此具有广阔的应用前景。
申请人:江西省金海利陶瓷有限公司
地址:344600 江西省抚州市黎川县工业园区(陶瓷工业园瓷城三路)
国籍:CN
代理机构:南昌金轩知识产权代理有限公司
代理人:孙文伟
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
L}f— 1 520 c高温釉研制 1 1] 史庆铎 (陕西秦岭航空 兴平713107)
【抽要】简介釉的种类和国内外高温釉的现状;着重叙述丁1 520C高温釉的研制及其特性{讨论了釉的热膨 胀系数等问题。 瓤诲:苎竺竺 分类特性研制齐由 嘲咏哞鼍
1概况 釉属于玻璃一类,是一种非常复杂的硅 酸盐材料,用途广泛,名目繁多,分类各异,目 的是为了进一步系统了解、比较掌握、选择、 应用和研究,以适应和满足日益发展的需要。 按烧成温度可分为高温釉、中温釉、低温 釉。高温釉由氧化钾、氧化钠、氧化钙、氧化 镁、氧化铝、氧化镧、氧化钇、二氧化硅等化学 成分组成,釉烧温度>l 250 ̄C;中温釉与高 温釉化学组成相似,但其中氧化铝和二氧化 硅相对含量少,釉烧温度为1 0∞~l 250"C{ 低温釉由氧化钙、氧化钡、氧化铅、氧化硼、氧 化铝、二氧化硅等化学成分组成,但氧化硼和 氧化铅含量多,釉烧温度≤l 000℃。 按电气性能可分为绝缘釉、半导釉、导电 釉。绝缘釉属于高、中、低温釉{半导釉以 6o ~7o 玻璃为基,加入4O ~3o 金属 氧化物等化学成分,属于高、中温釉;导电釉 可在半导釉化学组成中增加金属氧化物含量 而获得,属于中、低温釉。 按玻璃性质分为硅酸盐玻璃釉、硼硅酸 盐玻璃釉,前者属于高、中温釉,后者属于低 温釉。 按颜色分为无色透明釉、乳白釉、彩色 釉。无色透明釉属于高、中、低温釉。乳白釉 是在高、中、低温釉中加入了乳化剂。彩色釉 是在高、中、低温釉中加入了着色氧化物或合 成复合彩料,此釉花样最多,琳琅满目,色彩 纷呈。 火花塞与特种陶瓷,1997年第3期 按制法分为生釉、熔块釉。生釉属于高、 中温釉。熔块釉属于低温釉 还有按成分、按用途等方法分类。 据不完全统计表明,目前国内外的高温 釉,釉烧温度多为1 25O~1 450"C,尚未见到 1 520"C高温釉。本文就新型1 520"C高温釉 研制加以叙述。 2试验 2.1釉式设计与条件 将各种氧化物含量多少进行计算.按釉 式三族氧化物排序,设计5组釉式.分别如下 列1~5组: I 2 3 4 5 含量 RO·xR2O ll 少 多 a·yRO2 l 5组釉式在原材料相同、制作工艺相同、 技术要求相同的条件下,以釉式不同的化学 组成,进行反复多次釉烧温度试验,探索规 律,寻求新型1 520℃高温釉。 2.2试验结果 将5组釉式各作重复5次典型釉烧,试 验结果如图1所示。图中斜线表示5组釉式 的温度变化; 1~ 5竖线表示每组釉式本身 温度变化。 ·41·
维普资讯 http://www.cqvip.com 能 嘎、 瑶 毒
图1釉烧温度与釉式的关系 l~ 5分别是5组袖式各作重复5枚 釉烧试验的结果
3分析 3.1釉中氧化物功能选择 从图1可见,5组釉式釉烧试验温度明 显不同,但釉层质量都好,具备釉的性能,都 已成釉 从横向看, 1~ 5组釉式的RO族 与xR O ·yRO 严格按比例依次减少与依 次增加,这5组釉的釉烧温度就依次上升,可 用斜线表示5组釉式的釉烧温度与釉式的关 系。从纵向看, 1~ 5每组釉式本身的RO 族与xR Oa·yRO 族严格按比例(此比例< 5组釉式横向比例)依次减少与依次增加,其 每组釉式的釉烧温度依次上升,可分别用竖 线表示每组釉式本身的釉烧温度与釉式的关 系 无论纵横综观,证明釉式设计符合釉的基 本原则,即釉中氧化物的功能选择 所谓功能 选择,是指那些氧化物可以入釉,入釉的氧化 物各起何种作用。釉的生成体(网络体)—— 能单独生成釉的氧化物,如二氧化硅、氧化硼 等;釉的网络外体——不能生成釉的氧化物, 但能改变釉的性质,如氧化钾、钠、镁、钙、钡、 铅等;釉的中间体——介于釉的形生成体(网 络体)与网络外体之间的氧化物,如氧化铝、 二氧化钛、氧化镧、氧化锆、氧化钇等。这种解 ·42· 释只缘釉属于玻璃而论。釉的形成与否以及 釉的性能,直接取决于氧化物的种类和数量。 3.2 釉烧温度与釉式RO·xR () · yRO 2 从图1可见,釉烧温度随RO族氧化物 减少、R o 族与RO 族氧化物的增加而升 高。RO族氧化物在釉中是熔剂,可分为软质 熔剂和硬质熔剂。软质熔剂包括Na、K、Li、 Ba和Pb等氧化物;硬质熔剂包括Ca、Mg、 Zn等氧化物。软质熔剂助熔作用强,主要用 于低温釉,釉质软,易受水和酸侵蚀,性能弱。 硬质熔剂助熔作用弱,主要用于高温釉,釉质 硬,抗水耐酸,性能强。实际上.传统高温釉的 釉式中RO含有多种氧化物作熔剂,只是硬 质熔剂量>软质熔剂量;也常常由于采用主 要熔剂不同而将传统高温釉分为长石釉、石 灰釉、镁质釉等 长石釉特征是:略微带有乳 白色,光泽较强,具有柔和感,适合釉上彩饰。 石灰釉特征是:透明度高,光泽强,具有刚硬 感,适合釉下彩饰;釉层太厚,往往呈现令人 不愉快的灰蓝暗绿色,釉烧过程中炉内不洁 净易呈黄色或起泡。镁质釉特征是:增加釉质 光泽和白度;但镁质釉对彩料着色不如石灰 釉艳丽。 高温釉的釉烧温度,除受釉式中RO族 氧化物影响外,也受R o。族、特别是RO。族 氧化物影响。 O 族氧化物是釉的必要成 分,适当含量可保持釉的一定烧成温度、温度 范围和流动性}含量低可增加釉的流动性{含 量高可提高釉的釉烧温度、粘度和耐火度,但 靠R O 族氧化物提高釉的耐火度受到限 制,因为R。0 族氧化物含量过高时,会导致 釉暗光、无光、不熟的后果;实践经验表明. R O 族氧化物含量与RO 族氧化物含量必 须控制在一定比例范围内才能成功。釉式中 的ROz族氧化物,是釉中重要成分,含量最 多,釉的釉烧温度、耐火度、粘度、性能等主要 取决于RO。族氧化物 因此,传统高温釉(Max 1 450-C)的釉烧 温度、耐火度、性能与釉式一般应是RO: (火花塞与特种陶瓷》l997年第3期
维普资讯 http://www.cqvip.com xR2O3 t yRO2—1:<1{6~1 2为宜,而研 制新型1 520℃高温釉的釉式已打破这个比 例。 3.3釉烧与熔融 当釉式理论设计后,实际操作釉烧温度, 受到原材料纯度、釉料粒度、均匀程度、上釉 方法、釉层厚度、釉烧方法等多种因素的影 响。无论釉烧方法如何,在釉烧过程中,釉料 或多或少地都要发生分解、化合、烧结、熔融, 其中熔融极为重要 釉的高温熔融是高温加热使固相变成液 相的结果。高温熔融,通过对流进一步加速扩 散和化学反应变化,使釉质均匀、表面光滑、 明亮、平正。釉质均匀,主要取决于釉的熔融 粘度,粘度主要取决于釉烧温度与保温时问。 若釉烧温度高、保温时间长,则釉的熔融粘度 低 流动性好,充分进行一系列高温物化反 应,最终达到釉的熔融与玻化目的 控制釉烧 温度与保温时间,实质上就是控制釉的熔融 温度与熔融时间,即控制釉的高温粘度,流动 性及其玻化程度 如果釉烧温度过高、保温时 间过长,则釉的熔融粘度太低,易流如水,造 成流失与挥发,坯件上端釉层薄而缺釉、下端 釉层厚而堆釉,甚至坯件与瓷舟粘连,这就是 通常称为过烧 如果釉烧温度过低,保温时间 过短,则釉的熔融粘度太高,对流、扩散,物化 反应受阻,造成坯件釉层无光、不亮、不平、未 完全玻化,这就是通常称为生烧。研制新型 1 520U高温釉时,通过试验找出了过烧与生 烧的大致温度;再经试验证明,过烧温度下调 30℃左右为釉烧温度的上限,生烧温度上调 20 C左右为釉烧温度的下限;因为釉是非晶 体,没有固定熔点,只能采用满足釉质要求的 熔融温度范围来表达这特性温度——釉烧温 度l 520* ̄ ℃。 3.4新型1 520C高温釉的特性 新型1 5201噩℃高温釉与Max l 450C 传统高温釉相比,具有较高的机械、电气、化 学性能。其特性如下; a.釉式RO·xR zO ·yRO:内涵不同。 t火花塞与特种陶瓷》1997年第3期 Max 1 450℃传统高温釉的釉式中RO族氧 化物种类数量多,新型1 520℃高温釉的釉式 中RO族氧化物种类数量少;Max l 450℃传 统高温釉的釉式中xR Os;yRO2≈1:6~ 1 2,新型1 520℃高温釉的釉式中xR O : yRO2≈1:》1 2。 b.釉烧气氛适应性不同 据生产实际调 查结果表明,Max l 450'C传统高温釉中,某 些釉适合氧化气氛釉烧,某些釉适合还原气 氛釉烧,即同一种釉兼用两种气氛釉烧会造 成质量技术问题,可见Max l 450 ̄C传统高 温釉受到釉烧气氛的制约 新型1 520℃高温 釉适用于氧化还原两种气氛,釉烧不受气氛 限制,都能烧成可靠稳定良好的釉层 c.耐火度不同。釉的耐火度是指玻化烧 成温度与釉烧后釉层重新见火开始软化的温 度 Max 1 450 C传统高温釉的釉层重见火软 化温度较低,实际应用受到限制,比如某些新 产品烧好釉层后,需要再经高温处理,因釉层 耐火度低而被破损和粘污报废。近年来相当 数量的高新产品,只因釉层耐火度低而受阻。 研制新型】520V高温釉,其釉层重新见火软 化温度高、耐火度高,突破Max 1 450℃传统 高温釉的釉层耐火度低的障碍,解决高新产 品技术关键,使之顺利开发运行。
4釉的热嘭胀系数讨论 釉在坯件表面形成洁白或彩色釉层,使 坯件具有平正、光滑、明亮、洁白或艳丽的表 面,达到外表美观和提高机械、电气、化学性 能的目的。 釉不能像玻璃那样可以一定几何形状的 制品而存在,它必须依附在坯体上,井与坯体 固结成一体。釉本身具有机械、电气、化学、表 面张力、热膨胀、弹性、粘性、流动性、光学性 等多种性能 其中影响最大的就是热膨胀系 数,它是决定釉与坯体能否粘附牢固而形成 良好釉层的关键。 釉的热膨胀系数是有选择性的,不同的 釉有不同的热膨胀系数,主要取决于釉式 ·43·
维普资讯 http://www.cqvip.com
