取水课程设计计算书
给水厂课程设计计算书
目录第一章总论 .......................................................................................................... - 2 -1.1设计任务及要求......................................................................................... - 2 -1.1.1设计题目.......................................................................................... - 2 -1.1.2设计背景.......................................................................................... - 2 -1.1.3设计任务.......................................................................................... - 2 -1.2原始资料与水质分析................................................................................. - 2 -1.2.1设计水量.......................................................................................... - 2 -1.2.2地质条件.......................................................................................... - 2 -1.2.3气象条件.......................................................................................... - 2 -1.2.4原水水质及分析.............................................................................. - 3 - 第二章设计原则与净水工艺选择 ........................................................................ - 4 -2.1设计原则..................................................................................................... - 4 -2.2厂址选择..................................................................................................... - 4 -2.3工艺选择..................................................................................................... - 5 -2.3.1选择依据.......................................................................................... - 5 -2.3.2常见处理工艺.................................................................................. - 6 -2.3.3工艺选择.......................................................................................... - 7 - 第三章净水构筑物及其计算 ................................................................................ - 7 -3.1配水井......................................................................................................... - 7 -3.2混凝剂类型及加药间................................................................................. - 7 -3.2.1混凝剂.............................................................................................. - 7 -3.2.2混凝剂的投加.................................................................................. - 9 -3.2.3溶解池、溶药池设计计算............................................................ - 10 -3.2.4加药间及药库布置........................................................................ - 11 -3.3混合设施................................................................................................... - 11 -3.3.1混合方式........................................................................................ - 11 -3.3.2机械混合池.................................................................................... - 13 -3.4隔板絮凝池............................................................................................... - 15 -3.4.1一般要求........................................................................................ - 15 -3.4.2设计计算........................................................................................ - 15 - 3.5平流沉淀池设计计算................................................................................ - 20 -3.6普通快滤池设计计算............................................................................... - 23 -3.6.1已知条件........................................................................................ - 24 -3.6.2 设计计算....................................................................................... - 24 -3.7加氯设备................................................................................................... - 30 -3.7.1 加氯量的确定....................................... - 30 -3.7.2 加氯设备........................................... - 30 -3.7.3 加氯间............................................. - 31 -3.8 清水池设计计算...................................................................................... - 31 -3.8.1 平面尺寸计算....................................... - 31 -3.8.2 管道系统........................................... - 32 -3.8.3清水池布置......................................... - 33 - 第四章净水厂总体布置设计计算 ...................................................................... - 34 -4.1工艺流程布置设计................................................................................... - 34 -4.2平面布置设计........................................................................................... - 34 -4.3高程布置设计........................................................................................... - 35 -4.3.1各构筑物间连接管中流速计算.................................................... - 35 -4.3.2各构筑物间水头损失计算................................. - 36 -小结............................................................................................ 错误！未定义书签。
给水厂毕业设计计算书
摘要E市给水工程，是为了满足该区近期和远期用水量增长的需要而新建的。
该工程分为两组，最终的供水设计规模为3.1万m3/d，整个工程包括取水工程，净水工程和输配水工程三部分。
其工艺流程如下：水源取水头自流管一级泵房自动加药设备机械搅拌澄清池普通快滤池清水池配水池二级泵房配水管网用户同时，本设计课题还包括：水厂占地面积，人员配备，厂内建筑物布置和管线定位等。
整个工艺流程中主要构筑物的设计时间为机械搅拌澄清池池：1.28h普通快滤池冲洗时间：6min普通快滤池的滤速为：13.3m/h第一章设计水量计算第一节最高日用水量计算第二节设计流量确定第二章取水工艺计算第一节取水头部设计计算第二节集水间设计计算第三章泵站计算第一节取水水泵选配及一级泵站工艺布置第二节送水泵选配及二级泵站工艺布置第四章净水厂工艺计算第一节机械搅拌澄清池计算第二节普通快滤池计算第三节清水池计算第四节配水池计算第五节投药工艺及加药间计算第六节加氯工艺及加氯间计算第七节净水厂人员编制及辅助建筑物使用面积计算第八节检测仪表第一章 设计水量计算第一节 最高日用水量计算一、各项用水量计算 1、 综合生活用水量1Q1Q d m d l N q f 33411108.81.1.200104⨯=⨯⨯⨯=⨯⨯=人 m d l N q f Q 344111/10408.11.1.200104.6⨯=⨯⨯⨯=⨯⨯=人 2、 工业企业生产用水量2Q()()dm m d n N q Qd m m d n N q Q 343222/3432221076.11.180********.11.11001201⨯=⨯⨯=-⨯⨯=⨯=⨯⨯=-⨯⨯=万元万元万元3、 未预见水量和管网漏失水量3Q ()d m Q Q Q 34213104.02.0⨯=+=4、 消防用水量x Qd m s l N q Q x x X 3410432.0252⨯=⨯=⨯= 二、最高日用水量d Qm Q Q Q Q d 34321106.2⨯=++=由于总用水量较小和消防水量相差不大则d m d m Q d 3434101.310072.3⨯≈⨯= d m Qd34/104⨯=第二节 设计流量确定一、确定设计流量1、 取水构筑物、一级泵站、原水输水管、水处理构筑物设计流量sl d m T Q a Q sl d m T Q a Q d I d I 11.48636002410405.173.376360024101.305.134//34=⨯⨯⨯=⨯==⨯⨯⨯=⨯= 2、二级泵站设计流量因为无用水变化曲线也没相似地区资料故不设置调节构筑物，其设计流量为sl d m Q k Q sl d m Q k Q d h h d h h 44.6944.861045.14.8618.5384.86101.35.14.8634//34=⨯⨯=⨯==⨯⨯=⨯=3、清水输水管设计流量同二级泵站设计流量4、配水管网设计流量同二级泵站设计流量第二章 取水工艺计算第一节 取水头部设计计算一、设计计算方法与内容1、 取水头部选用蘑菇取水头部，头部外形选用菱形，分两格。
给水排水管网课程设计说明书及计算书q
给水排水管网课程设计说明书及计算书q水是人类生活、工农业生产和社会经济进展的重要资源，科学用水和排水是人类社会进展史上最重要的社会活动和生产活动内容之一。
专门是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程差不多进展成为都市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产进展的基础保证。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和都市化集合居住的产物，是现代化都市最重要的基础设施之一，是都市社会文明、经济进展和现代化水平的重要标志。
专门是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于都市给排水系统在新的时期给予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，依照都市的具体情形，科学规划设计都市给排水管网系统是一个专门重要的课题。
课程设计是学习打算的一个重要的实践性学习环节，是对前期所学基础理论、差不多技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计要紧包括管网的定线、流量的设计运算、清水池容积的确定、管网的水力运算、管网平差和消防校核。
排水管网设计要紧包括排水管网定线、设计流量运算和设计水力运算。
目录第一章设计任务书 (4)第二章给水管网设计说明与运算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的阻碍因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计运算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的运算 (8)2.2.3 管网水力运算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量运算 (20)2.3.3二级泵站扬程的确定 (20)2.3.4 水泵校核 (21)第三章排水管网设计说明与运算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (23)3.3污水管网的布置 (23)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 操纵点的确定 (24)3.4.3 污水管道系统设计参数 (24)3.4.4 污水管道上的要紧构筑物 (25)3.5污水管道系统水力运算 (26)3.5.1 污水流量的运算 (26)3.5.2 集中流量运算 (27)3.5.3 污水干管设计流量运算 (27)3.5.4 污水管道水力运算 (29)3.6管道平面图及剖面图的绘制 (30)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (34)结论 (35)总结与体会 (35)参考文献 (36)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
建6万m3_d自来水厂给水计算书课程设计
给水处理课程设计说明书一、工程概述随着国民经济快速发展、城市化进程加快，人民生活水平迅速提高，人们对水质和水量的要求越来越高。
湖北某县城原有水厂水厂能力已不能满足水质水量的要求。
为解决城市越来越严重的缺水问题，当地市政府部门研究决定新建一座6万m3/d自来水厂，以补充城市供水能力。
水源水质如下：(1) 水源水质符合生活饮用水水源二级水质标准（二类水质，水质受轻度污染。
）(2) 水厂设计规模为6万m3/d。
6(4)厂区地形：按平坦地形设计，设计地面标高51m。
(5)其他资料：1）拟定水厂区域内,地形较平坦,南高北低，标高在49～53.5m 。
2）水厂地质条件:水厂地表层为2.7m 的亚粘土,下部4.7m 的细纱,以下是基岩。
3）气象条件:该地区主导风向为东北风；夏季最高气温39.5℃，冬季最低气温-5℃,冰冻深度320mm 。
4）水源：取水水源位于水厂西南方向。
设计参考资料：（1）严煦世主编．给水工程（第４版）．北京：中国建筑工业出版社，1999（2）严煦世主编．给水排水工程快速设计手册(1，4，5册)，北京：中国建筑工业出版社，1996（3）给水排水设计手册（第2版），第1，3，9，11，12册．北京：中国建筑工业出版社，2000（4）室外给水设计规范(GB50013－2006)（5）室外排水设计规范(GB50014－2006)（6）给水排水制图标准(GB/T 50106－2001) ．中华人民共和国建设部主编（7）李圭白、张杰主编．水质工程学（第二版）．中国建筑工业出版社．2008年8月（8）范瑾初 金兆丰主编.水质工程（第一版）．中国建筑工业出版社．2009年8月二、方案比较水厂以地表水作为水源，工艺流程如图1所示： 原水混 合絮凝沉淀池滤 池混凝剂消毒剂清水池二级泵房用户 图1 水处理工艺流程现拟定几个净水工艺方案，进行比较分析：方案一：原水——→一级泵房——→往复式隔板絮凝池——→平流沉淀池——→普通快滤池——→清水池——→二级泵房方案二：原水——→一级泵房——→回转式隔板絮凝池——→斜管沉淀池——→ V型滤池——→清水池——→二级泵房方案三：原水——→一级泵房——→往复式隔板絮凝池——→斜管沉淀池——→普通快滤池——→清水池——→二级泵房(1)絮凝池的比较结果比较：综上所述，选用往复式絮凝池。
取水泵房设计计算书(DOC)

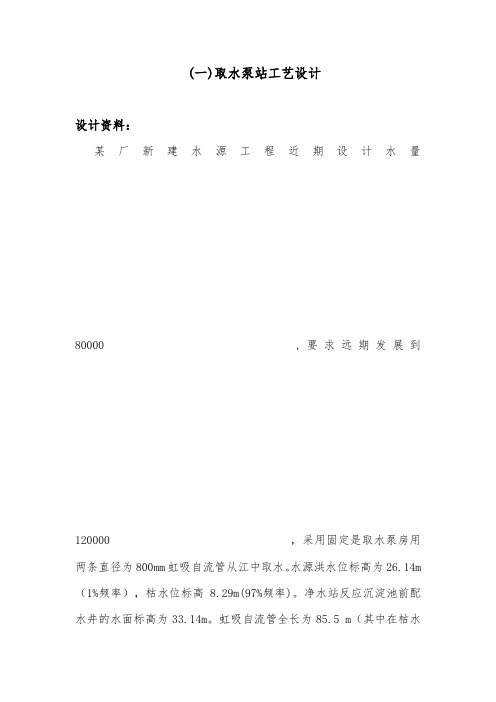

(一)取水泵站工艺设计设计资料：某厂新建水源工程近期设计水量80000,要求远期发展到120000，采用固定是取水泵房用两条直径为800mm虹吸自流管从江中取水。
水源洪水位标高为26.14m（1%频率），枯水位标高8.29m(97%频率)。
净水站反应沉淀池前配水井的水面标高为33.14m。
虹吸自流管全长为85.5 m（其中在枯水位以上部分长55 m）。
泵站至净水站的输水干管全长为700m，见取水泵站枢纽布置图。
其中通过取水部分的计算已知在最不利情况下（即一条虹吸自流管检修，要求另一条虹吸自流管通过75%最大设计流量是），从取水头部到泵房吸水间的全部水头损失为1.2 m。
试进行泵站工艺设计。
设计要求：1.完成设计计算书一份，书写整齐并装订成册。
2.绘制泵房平面图、剖面图、立面图。
文字书写一律采用仿宋字，严格按制图标准作图。
一、设计流量Q和扬程H（1）考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.05 所以近期设计流量为 Q=1.05×80000/24=3500m3/h= 0.97222m3/s远期设计流量为 Q=1.05×120000/24=5250m3/h= 1.45833m3/s(2)设计扬程H①泵所需静扬程H ST通过取水部分的计算已知在最不利情况下（即一条自流管道检修，另一条自流管道通过75%的设计流量时），从取水头部到吸水间的全部水头损失为8.29m-7.09m=1.2m。
则吸水间中最高水面标高为26.14m-1.2m=24.94m，最低水面标高为8.29m-1.2m=7.09m.所以泵所需静扬程H ST 为：洪水位时，H ST=33.14-24.94=8.2m枯水位时，H ST=33.14-7.09=26.05m②输水干管中的水头损失∑h设采用两条DN800的铸铁管并联作为原水输水干管，当一条输水管检修，另一条输水管应通过75%的设计流量（按远期考虑），即Q=0.75×5250=3937.5m3/h=1.09375m3/s,查水力计算表5得管内流速v=1.45m/s, i=0.00302所以输水管路水头损失：=1.1×0.00302×700=2.3254m(式中1.1是包括局部损失而加大的系数)③泵站内管路中的水头损失∑h粗估2m，安全水头2m，则泵设计扬程为：枯水位时：H max=26.05+2.3254+2+2=32.3754m洪水位时：H min=8.2+2.3254+2+2=14.5254m二、初选泵和电机由近期和远期的设计流量以及泵的设计扬程选择合适的泵故近期选择1台800S32型泵（Q=4698～6462 m3/h, H=25.4～35m，轴功率N=556～575kW，转数n=730r/min,），1台工作，1台备用。
取水泵房设计计算书(DOC)
(一)取水泵站工艺设计设计资料：某厂新建水源工程近期设计水量80000,要求远期发展到120000.采用固定是取水泵房用两条直径为800mm虹吸自流管从江中取水。
水源洪水位标高为26.14m（1%频率）.枯水位标高8.29m(97%频率)。
净水站反应沉淀池前配水井的水面标高为33.14m。
虹吸自流管全长为85.5 m（其中在枯水位以上部分长55 m）。
泵站至净水站的输水干管全长为700m.见取水泵站枢纽布置图。
其中通过取水部分的计算已知在最不利情况下（即一条虹吸自流管检修.要求另一条虹吸自流管通过75%最大设计流量是）.从取水头部到泵房吸水间的全部水头损失为1.2 m。
试进行泵站工艺设计。
设计要求：1.完成设计计算书一份.书写整齐并装订成册。
2.绘制泵房平面图、剖面图、立面图。
文字书写一律采用仿宋字.严格按制图标准作图。
一、设计流量Q和扬程H（1）考虑到输水干管漏损和净化厂本身用水.取水自用系数α=1.05 所以近期设计流量为 Q=1.05×80000/24=3500m3/h= 0.97222m3/s远期设计流量为 Q=1.05×120000/24=5250m3/h= 1.45833m3/s(2)设计扬程H①泵所需静扬程H ST通过取水部分的计算已知在最不利情况下（即一条自流管道检修.另一条自流管道通过75%的设计流量时）.从取水头部到吸水间的全部水头损失为8.29m-7.09m=1.2m。
则吸水间中最高水面标高为26.14m-1.2m=24.94m.最低水面标高为8.29m-1.2m=7.09m.所以泵所需静扬程H ST 为：洪水位时.H ST=33.14-24.94=8.2m枯水位时.H ST=33.14-7.09=26.05m②输水干管中的水头损失∑h设采用两条DN800的铸铁管并联作为原水输水干管.当一条输水管检修.另一条输水管应通过75%的设计流量（按远期考虑）.即Q=0.75×5250=3937.5m3/h=1.09375m3/s,查水力计算表5得管内流速v=1.45m/s, i=0.00302所以输水管路水头损失：=1.1×0.00302×700=2.3254m(式中1.1是包括局部损失而加大的系数)③泵站内管路中的水头损失∑h粗估2m.安全水头2m.则泵设计扬程为：枯水位时：H max=26.05+2.3254+2+2=32.3754m洪水位时：H min=8.2+2.3254+2+2=14.5254m二、初选泵和电机由近期和远期的设计流量以及泵的设计扬程选择合适的泵故近期选择1台800S32型泵（Q=4698～6462 m3/h, H=25.4～35m.轴功率N=556～575kW.转数n=730r/min,）.1台工作.1台备用。
水资源利用与保护课程设计--某县给水厂取水工程设计
水资源利用与保护课程设计--某县给水厂取水工程设计
某县给水厂取水工程设计是水资源利用与保护中重要的一环，其设计也至关重要。
本
文就某县给水厂取水工程设计的设计原理及具体型式给出一个设计思路。
首先，在进行某县给水厂取水工程设计之前，需要对当地的水情、取水方式、水位、
水压、水流速、水质、消耗量等做出详细的调查研究。
其次，某县给水厂取水工程设计也要根据工程项目的实际情况来确定取水方式，如采
用直接取水法或间接取水法；同时，还需要考虑取水口位置、取水口类型，讨论取水口的
深度、取水口的高度和施工方法等。
此外，某县给水厂取水工程设计的过程中还要考虑取水设施的设计，包括水力学设计、主管道设计、抽水机室设计、供水管网设计等，以确保取水工程的安全可靠。
最后，在某县给水厂取水工程设计完成之后，要进行现场施工验收，以确保施工质量。
综上所述，某县给水厂取水工程设计是一项需要综合考虑环境、科学、技术等因素的
工程设计，必须按照科学的规范、精准的方法，在对现状进行充分调查和研究的基础上，
制定合理的工程设计工作方案，全面考虑实际情况，努力保证取水工程顺利实施，最终满
足取水安全、节约水资源的要求。
给水厂取水工程课程设计
给水厂取水工程课程设计一、教学目标本节课的教学目标是让学生了解给水厂取水工程的基本概念、原理和流程，掌握不同类型的取水工程及其适用条件，能够分析并评价给水厂取水工程的设计和施工。
1.掌握给水厂取水工程的基本概念和原理。
2.了解不同类型的取水工程及其适用条件。
3.熟悉给水厂取水工程的流程和关键技术。
4.能够分析给水厂取水工程的设计和施工。
5.能够评价给水厂取水工程的经济性和可行性。
6.能够运用所学知识解决实际问题。
情感态度价值观目标：1.培养学生对给水厂取水工程的热情和兴趣。
2.培养学生对水资源保护和可持续发展的意识。
3.培养学生团队合作和批判性思维的能力。
二、教学内容本节课的教学内容主要包括给水厂取水工程的基本概念、原理和流程，不同类型的取水工程及其适用条件，以及给水厂取水工程的设计和施工评价。
1.给水厂取水工程的基本概念和原理：介绍给水厂取水工程的定义、目的和重要性，讲解水源的选择、取水方式和水处理方法等。
2.不同类型的取水工程及其适用条件：介绍地下水取水工程、地表水取水工程和混合取水工程等不同类型的取水工程，分析各自的适用条件和优缺点。
3.给水厂取水工程的流程和关键技术：讲解给水厂取水工程的流程，包括取水、输水、处理和供应等环节，介绍相关关键技术和水处理工艺。
4.给水厂取水工程的设计和施工评价：分析给水厂取水工程的设计和施工要求，包括工程的可行性、经济性和环境影响等方面，评价工程的效果和可持续性。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过教师的讲解，引导学生掌握给水厂取水工程的基本概念、原理和流程。
2.讨论法：学生进行小组讨论，分享不同类型的取水工程及其适用条件的认识和看法。
3.案例分析法：分析给水厂取水工程的实际案例，让学生学会评价工程的设计和施工效果。
4.实验法：进行给水厂取水工程的实验操作，让学生亲身体验并理解相关技术和工艺。
自来水厂课程设计计算书
课程设计(论文)计算书课程水质工程学课题名称南京市六合区19000吨生活污水处理及中水回用工程设计院（系）专业姓名学号起讫日期指导教师年月日中格栅每天处理水量Q=10000+9×1000=19000m31．格栅计算Q max=0.22 m3/s，K总=1.50,计算格栅各部尺寸?设栅前水深h=0.4m,过栅流速v=0.9m/s,用中格栅, 栅条间隙e=20mm,格栅安装倾角α=60。
栅条的间隙数:n= Q/ehv=0.22 ×0.4×0.9)≈28.4栅槽宽度：用式B=S（n-1）+en,取栅条宽度S=0.01mB=S（n-1）+en=0.01(28.4-1)+0.02×28.4=0.9m进水渠道渐宽部分长度:若进水渠宽B1=0.65m,渐宽部分展开角α1=20。
,此是进水渠道内的流速为0.77m/s, L1=(B-B1)/(2tgα1)=(0.9-0.65)/2tg20。
≈0.34m栅槽与出水渠道连接处的渐窄部分长度:L2 = L1 /2=0.34/2=0.17m过栅水头损失:因栅条为矩形截面,取k=3,并将已知数据代入式h1 =kh0 =kξ(v2/2g)sinαh1 = kξ(v2/2g)sinα=3×2.42×(0.01/0.02)4/3×(0.92 /2×9.81 )sin60。
=0.103m 栅后槽总高度:取栅前渠道超高h2 =0.3m,栅前槽高H1 =h+h2=0.7mH=h+h1+h2=0.4+0.103+0.3=0.8m栅槽总长度:L=l1+l2+0.5+1.0+H1/tg60。
=0.34+0.17+0.5+1.0+0.7/tg60。
=2.42m每日栅渣量用公式W=Q max W1×86400/(K总×1000) ,取W1 =0.07m3/103 m3W=Q max W1×86400/(K总×1000)=0.22×0.07×86400/(1.50×1000)=0.9 m3/d采用机械清渣。
净水厂设计说明书、计算书
广东工业大学课程设计任务书题目名称万吨/日净水厂设计学生学院土木与交通工程学院专业班级给水排水工程 11 级（1）班姓名陈梓君学号3211003484一、课程设计的内容根据所给定的原始资料，设计某城镇生活给水水厂，该设计属初步设计。
设计的内容有：1。
净水厂的处理工艺流程的选择。
2.净水构筑物及设备型式的选择。
3。
净水构筑物的工艺计算。
4。
净水厂的总平面布置和高程布置。
5.编写设计说明书和计算书.6.绘制净水厂的总平面布置图和高程布置图。
7。
绘制处理构筑物工艺图。
二、课程设计的要求与数据要认真阅读课程设计任务书,并复习教材有关部分章节并熟悉所用规范、手册、标准图等文献资料.要求设计选用参数合理，计算正确；说明书要有净水厂处理工艺流程及净水构筑物型式选择的理由,净水厂的总平面布置图和高程布置图要有详尽的阐述。
叙述简明扼要，文理通顺；设计计算书、说明书包括必要的计算公式、草图和图表。
图纸内容完整，布局合理，制图要规范。
保证在规定时间内，质量较好地完成任务书中所规定的设计任务。
三、课程设计应完成的工作应完成上述课程设计的内容,达到初步设计的程度。
提交设计成果，包括设计计算书、说明书及设计图纸。
设计图纸有：（1）净水厂平面布置图(1张）；(2）净水厂处理流程高程布置图（1张）。
四、课程设计进程安排五、应收集的资料及主要参考文献任务书给出的原始资料、手册、标准、规范及有关的专著。
主要参考资料：1。
《给水排水工程快速设计手册.给水工程》，严煦世编；2。
《给水排水设计手册。
城镇给水》（第3册）；3。
《给水排水工程师常用规范选》（上册)；4.《室外给水设计规范》;5.《给水排水简明设计手册》；6.《给水工程》,严煦世编.7。
《给水排水标准图集》发出任务书日期：2014 年 6 月 23 日指导教师签名：计划完成日期： 2014 年 6 月 27 日基层教学单位责任人签章：主管院长签章：附录：一、设计资料1。
水厂近期净产水量为25。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计设计题目：某市经济开发小区取水管网设计学生姓名：邹茜指导教师：刘晶茹专业名称：取水工程所在学院：海洋与土木工程学院2011年12月任务书一、设计任务1、确定某经济开发小区取水构筑物和净水厂位置，进行小区给水管网规划设计。
2、进行管网平差。
3、编写设计、计算说明书。
二、设计资料1、等高线距为1m。
水源位于西北方向。
2、人口及房屋层数：区号人数房屋层数Ⅰ9万 5Ⅱ7万 43、各区的卫生设备情况：区号卫生设备情况Ⅰ室内有给排水设备，并有浴室设备Ⅱ室内有给排水设备，并有集中热水供应4、使用城市管网的工厂：（1）A厂：生产日用水量：4800m3/d工人数：第一班1600人；第二班1200人；第三班1200人；其中在热车间工作的人数占全部工人的15%。
淋浴情况：车间特征淋浴工人数（占全班工人的％）不太脏污身体车间50非常脏身体车间20（2）B厂：生产日用水量：5800m3/d工人数：第一班1600人；第二班1200人；第三班1200人；其中在热车间工作的人数占全部工人的15%。
淋浴情况：车间特征淋浴工人数（占全班工人的％）不太脏污身体车间50非常脏身体车间405、火车站用水量850吨/天6、城市位于我国东北地区，冰冻线深度1.0m。
7、用水量逐时变化情况：时间 A B C D E F G0-1 1.04 1.10 1.50 3.00 2.14 1.85 1.171-2 0.95 0.76 1.50 3.20 2.06 1.72 1.182-3 0.95 0.90 1.50 2.50 2.03 1.38 1.183-4 1.20 1.10 1.50 2.60 2.12 1.19 1.79 4-5 1.65 1.30 0.50 3.50 3.08 1.64 2.82 5-6 3.11 3.91 3.50 4.10 3.45 4.14 4.48 6-7 6.84 6.61 4.50 4.50 5.50 6.38 6.14 7-8 6.84 5.84 5.50 4.90 5.00 6.69 6.38 8-9 6.21 7.04 6.25 4.90 5.40 6.35 5.86 9-10 6.12 6.69 6.25 5.00 5.30 6.10 5.75 10-11 5.58 7.17 6.25 4.90 4.95 5.87 5.44 11-12 5.48 7.31 6.25 4.70 4.45 5.26 4.98 12-13 4.97 6.62 5.00 4.40 4.21 5.35 5.28 13-14 4.81 5.23 5.60 4.10 4.25 5.16 4.65 14-15 4.11 3.69 5.50 4.10 3.80 4.15 4.46 15-16 4.18 4.76 6.00 4.40 3.31 4.35 5.18 16-17 4.52 4.24 6.00 4.30 3.80 4.65 4.61 17-18 4.93 5.99 5.50 4.10 4.05 4.44 5.58 18-19 5.14 6.97 5.00 4.50 4.40 4.19 5.69 19-20 5.66 5.66 4.50 4.00 5.70 4.65 5.38 20-21 5.80 3.05 4.50 4.50 6.30 4.97 4.54 21-22 4.91 2.01 3.00 4.80 6.80 4.21 3.55 22-23 3.05 1.42 3.00 4.60 4.70 2.96 2.25 23-24 1.05 0.79 1.50 3.30 2.55 2.11 1.56 8、敷设地区的土壤资料土壤名称厚度亚砂土 5.0m指导书一、目的1、进一步理解和消化课堂知识；2、掌握给水管网规划设计和施工图设计的基本步骤和方法，学会使用手册，初步熟悉规范；3、培养解决实际的综合能力，训练基本技能。
二、要求1、认真细致、刻苦。
2、先熟悉规范，然后开始设计，进行中参考手册，关键时查规范。
3、图纸图幅为A4号，符号准确，图面清洁。
4、计算准确。
5、说明字迹工整，论证充分，条理清晰。
字数2000字以上。
三、设计步骤1、熟悉《室外给水设计规范》2、熟读理解任务指导书3、计算各街坊用水量和小区总用水量4、确定取水构筑物和净水厂位置5、确定供水方式6、进行管网布置，绘制管网草图7、进行管网平差8、绘制给水管网规划图9、编写设计、计算说明书四、说明书格式前言第一章概论第一节某市经济开发小区概况第二节设计内容和依据第三节设计方案概述第二章用水量第一节街坊用水量第二节集中用水量第三节总用水量和用水量分布第三章方案要论证第一节取水构筑物位置第二节净水厂位置第三节供水方式第四节管网定线第四章管网平差第一节管段流量分配第二节平差过程第三节平差结果（可绘简图）第五章附属构筑物（支状计算管段）第六章设计体会五、时间进度本课程设计为一周，进度安排如下表星期一二三四五六日完成步骤1~3 4~6 7 8 9 10 11六、参考资料１、室外给水设计规范，GBJ13-86２、给水排水设计手册，室外给水分册，建筑工业出版社３、给水工程，建筑工业出版社４、给水排水制图标准，GBJ-106-87第一章概论1.1 某市经济开发小区概论小区地势由东南方至西北方向逐渐升高，水源在西北方向。
小区分Ⅰ、Ⅱ两个区域，其中Ⅰ区有9万人，房屋层数为5层，室内有给排水设备，并有淋浴设备。
Ⅱ区有7万人，房屋层数为4层，室内有给排水设备，并有集中热水供应。
小区有A、B两座工厂，A厂位于小区北方，生产日用水量为4800m3/d，B厂位于小区正南方，生产日用水量为5800m3/d。
小区有一火车站，位于小区西北方向，用水量为850吨/天。
小区敷设地区土壤为亚砂土，厚度为5.0m，冰冻线深度为1.0m。
小区用水量逐时变化情况如下表：时间用水量（%）时间用水量（%）时间用水量（%）0~1 1.50 8~9 6.25 16~17 6.001~2 1.50 9~10 6.25 17~18 5.502~3 1.50 10~11 6.25 18~19 5.003~4 1.50 11~12 6.25 19~20 4.504~5 0.50 12~13 5.00 20~21 4.505~6 3.50 13~14 5.60 21~22 3.006~7 4.50 14~15 5.50 22~23 3.007~8 5.50 15~16 6.00 23~24 1.501.2 设计内容和依据1.2.1设计内容：确定小区取水构筑物和净水厂位置，进行小区给水管网规划设计；1.2.2.设计依据：室外给水设计规范，GBJ13—86；给水排水设计手册，室外给水分册，建筑工业出版社给水工程，建筑工业出版社给水排水制图标准，GBJ-106-871.3 设计方案概述根据城市地形条件、水源位置情况，为节约投资，采用统一给系统，网前设置水塔供水。
设计流程如下：第二章用水量2.1 街坊用水量街坊用水量主要为小区居民生活用水量，小区居民最高日生活用水量用下式计算：Q1 = qNf ( m3/d)式中q——最高日生活用水量定额，m3/（d·人）;N——设计年限内计划人口数；f——自来水普及率，％。
对I区，用水定额q取150L/cap·d，N=9万人，f=1Q1I=0.15×90000×1=13500 m3/d对第II区，用水定额q取200L/cap·d，N=7万人，f=1Q1II=0.20×70000×1=14000m3/dQ1=Q1I+Q1II=13500+14000=27500 m3/d2.2 集中用水量小区正北和正南有两个工厂A和B，西北方向还有一火车站，由于工厂和火车站用水量大且比较集中，可视为小区的主要集中用水，用水量为：工厂A生产日用水量为4800m3/d，工厂B生产日用水量为5800m3/d。
小区火车站日用水量为850 m3/d。
故小区集中用水量为:Q集=4800+5800+850=11450m3/d=132.52L/s2.3 总用水量和用水量分布2.3.1工业企业用水量计算小区工业生产中工作人员用水量为：A厂：生产日用水量4800m3/d工人数：第一班1600人；第二班1200人；第三班1200人;其中热车间工作的人数占全部工人的15%。
车间用水：高温车间35 L/(cap·d)；一般车间25 L/(cap·d) 第一班：1600(1-15%)×25+1600×15%×35=42.4m3第二班：1200(1-15%)×25+1200×15%×35=31.8m3第三班：1200(1-15%)×25+1200×15%×35=31.8m3淋浴用水：污染重车间60升/人·班；污染轻车间40升/人·班第一班：1600×50%×40+1600×20%×60=51.2m3第二班：1200×50%×40+1200×20%×60=38.4m3第三班：1200×50%×40+1200×20%×60=38.4m3Q A=42.4+31.8+31.8+51.2+38.3+38.4=234m3B厂：生产日用水量5800m3/d工人数：第一班1600人；第二班1200人；第三班1200人;其中热车间工作的人数占全部工人的15%。
车间用水：高温车间35 L/(cap·d)；一般车间25L/(cap·d)）第一班：1600(1-15%)×25+1600×15%×35=42.4m3第二班：1200(1-15%)×25+1200×15%×35=31.8m3第三班：1200(1-15%)×25+1200×15%×35=31.8m3淋浴用水：污染重车间60升/人·班；污染轻车间40升/人·班第一班：1600×50%×40+1600×40%×60=70.4m3第二班：1200×50%×40+1200×40%×60=52.8m3第三班：1200×50%×40+1200×40%×60=52.8m3QB=42.4+31.8+31.8+70.4+52.8+52.8=282m32.3.2公共建筑用水量1.火车站：Q 火=850m 3/d2.3.3总的用水量1.Q 总=27500+4800+5800+234+282+850=39466m 3/d=456.78L/s2. 浇洒道路和绿化用水量暂忽略不计，取未预见水量为20%，其中包含消防水量，则Q d =（1+20%）×Q 总=47359.2m 3/d 。
