套刻编程操作规范

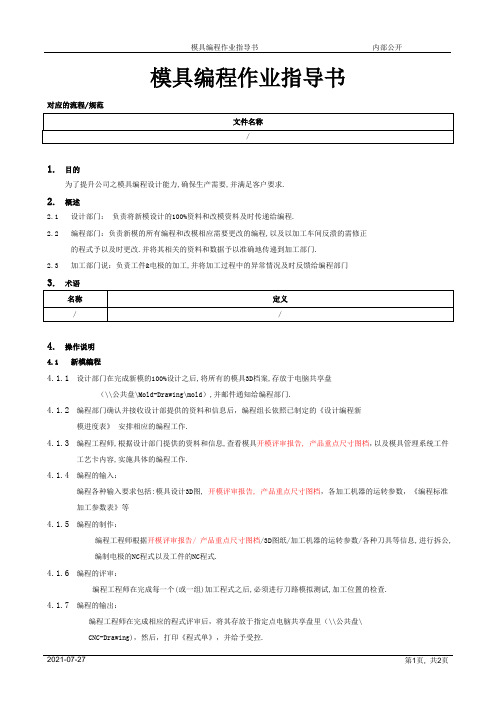

模具编程作业指导[规范]
![模具编程作业指导[规范]](https://img.taocdn.com/s3/m/f94dc017fab069dc51220115.png)
模具编程作业指导书对应的流程/规范1.目的为了提升公司之模具编程设计能力,确保生产需要,并满足客户要求.2.概述2.1设计部门：负责将新模设计的100%资料和改模资料及时传递给编程.2.2编程部门：负责新模的所有编程和改模相应需要更改的编程,以及以加工车间反溃的需修正的程式予以及时更改.并将其相关的资料和数据予以准确地传递到加工部门.2.3加工部门说：负责工件&电极的加工,并将加工过程中的异常情况及时反馈给编程部门3.术语4.操作说明4.1新模编程4.1.1设计部门在完成新模的100%设计之后,将所有的模具3D档案,存放于电脑共享盘（\\公共盘\Mold-Drawing\mold）,并邮件通知给编程部门.4.1.2编程部门确认并接收设计部提供的资料和信息后，编程组长依照已制定的《设计编程新模进度表》安排相应的编程工作.4.1.3编程工程师,根据设计部门提供的资料和信息,查看模具开模评审报告, 产品重点尺寸图档，以及模具管理系统工件工艺卡内容,实施具体的编程工作.4.1.4编程的输入：编程各种输入要求包括:模具设计3D图, 开模评审报告, 产品重点尺寸图档，各加工机器的运转参数，《编程标准加工参数表》等4.1.5编程的制作：编程工程师根据开模评审报告/ 产品重点尺寸图档/3D图纸/加工机器的运转参数/各种刀具等信息,进行拆公,编制电极的NC程式以及工件的NC程式.4.1.6编程的评审：编程工程师在完成每一个(或一组)加工程式之后,必须进行刀路模拟测试,加工位置的检查.4.1.7编程的输出：编程工程师在完成相应的程式评审后，将其存放于指定点电脑共享盘里（\\公共盘\CNC-Drawing)，然后，打印《程式单》，并给予受控.4.1.8编程的评估:编程工程师将受控的《程式单》发放给加工车间，然后，加工车间按照受控文件，从机器操作电脑的共享盘里（\\公共盘\CNC-Drawing）调出其相应的程式，进行加工作业，在作业过程中发现程式异常情况或获得有效的改善建议，必须立即反馈给编程部解决或改善.4.1.9编程的不符合纠正：编程部门接收到加工车间的异常反馈和改善建议，并立即分派编程负责人受理，协调，解决或改善吗，并再次执行4.1.4-4.1.7条款，期间，涉及的所有文件的图档，必须更新.4.2模具修模/改模的编程：4.2.1设计部门在完成修模/改模的设计之后，将最新的模具设计3D档案存放在电脑共享盘（\\公共盘\Mold-Drawing\mold）更新日期档，并邮件通知给编程部门.4.2.2编程部门收到到邮件并确认更改内容，编程组长直接转发邮件给编程工程师负责人，实施具体的编程更改工作..4.2.3编程工程师输入，制作，按4.1.4/4.1.5/4.1.6条款作业。
软件编程规范
软件编程规范软件编程规范是一套旨在提高软件开发质量和可维护性的准则和规范。
它们定义了编程风格、命名约定、代码组织结构、注释规范等方面的规则，旨在提高代码的可读性、可理解性和可维护性。
下面是一些常见的软件编程规范：1. 命名约定变量、函数、类、文件等命名要具有描述性，使用有意义的名称，遵循驼峰命名法或下划线命名法。
避免使用单个字母或无意义的缩写。
2. 缩进和空格使用一致的缩进风格，通常是使用4个空格或者制表符。
在运算符两侧和逗号后添加空格，以提高可读性。
3. 注释规范在代码中添加清晰的注释，解释代码的逻辑和意图。
注释应该与代码一起更新，以保持同步。
注释长度应适中，不要过于冗长，但也不要过于简单。
4. 异常处理在必要的地方添加异常处理机制，以便在程序出错时能够恢复或处理异常情况。
避免使用捕捉所有异常的通配符异常处理语句，应该明确地捕获和处理特定类型的异常。
5. 函数和方法函数和方法应该尽可能地短小和单一责任原则。
函数和方法名应该具有描述性，不要使用虚词或无意义的名称。
6. 代码注重可重用性代码应该根据功能进行模块化和组织，以便可以被其他程序或模块重复使用。
避免使用全局变量和硬编码的常量，而是使用参数和配置文件来实现可配置性。
7. 类和对象类和对象应该具有清晰的结构和接口，并按照单一责任原则进行设计。
类和对象之间的关系应该清晰明确，避免过度耦合。
8. 设计模式应该根据实际需求选择合适的设计模式，以提高代码的可扩展性和可维护性。
常见的设计模式包括单例模式、工厂模式、观察者模式等。
9. 版本控制使用版本控制软件进行代码管理，定期提交代码，并为每个提交添加有意义的注释。
遵循版本控制的最佳实践，例如分支管理和代码审查。
10. 测试和调试编写测试代码来验证程序的正确性和健壮性。
使用调试工具来分析和解决程序的错误和异常情况。
以上只是一些常见的软件编程规范，具体的规范可能因编程语言、项目需求和团队约定而有所不同。
遵循软件编程规范可以提高代码质量和可维护性，减少程序错误和调试时间，有助于提高软件开发效率和团队协作效果。
制造工艺中的数控编程与操作技巧
制造工艺中的数控编程与操作技巧随着制造业的发展，数控技术广泛应用于各个领域的制造工艺中。
数控编程与操作技巧是数控加工中的关键环节，它不仅影响着产品的质量和效率，也对操作人员的技术要求提出了更高的要求。
本文将探讨数控编程与操作技巧在制造工艺中的应用，并介绍一些提高数控操作效率和精度的方法。
一、数控编程技巧1. 精确测量和计算在进行数控编程之前，必须对所需产品进行精确的测量和计算。
这包括测量产品的尺寸、角度和形状等，以及计算出合适的加工路径和刀具尺寸。
只有准确的测量和计算，才能确保数控编程的准确性和可行性。
2. 熟悉编程语言和代码规范数控编程语言包括G代码和M代码等，不同的数控系统可能使用不同的编程语言和代码规范。
因此，操作人员必须熟悉所使用数控系统的编程语言和代码规范，才能正确地编写数控程序。
3. 合理规划刀具路径在进行数控编程时，需要合理规划刀具路径，以确保切削过程的平稳和高效。
合理规划刀具路径可以减少切削时间和刀具磨损，提高加工效率和质量。
4. 设置合适的切削参数根据加工材料的硬度、切削深度和工作进给速度等因素，设置合适的切削参数是关键。
不同的加工材料和加工要求可能需要不同的切削速度、进给速度和切削深度等参数，操作人员必须根据具体情况进行调整。
二、数控操作技巧1. 制定详细的操作计划在进行数控操作之前，需要制定详细的操作计划。
这包括检查设备和工具的状态、选择合适的夹具和刀具、设置好相关参数等。
制定详细的操作计划可以减少操作失误，提高操作效率。
2. 注意设备的维护和保养数控设备需要定期进行维护和保养，以确保其正常运行和稳定性。
操作人员应当按照设备说明书和维护手册的要求，定期清洁设备、更换润滑油和检查电气元件等，避免因设备故障而影响生产进度。
3. 加强安全意识和操作技能数控操作涉及到高速旋转的刀具、复杂的工艺流程和敏感的传感器等，操作人员必须具备良好的安全意识和操作技能。
在进行数控操作时，要严格按照安全操作规程和操作流程进行，注意防护措施和个人防护装备的使用。
发那科数控系统的编程与操作
发那科数控系统的编程与操作一、发那科数控系统的编程1.手工编程手工编程是一种较为常见的编程方式。
基本步骤如下：-了解数控机床的基本参数和加工要求，包括材料、刀具等信息。
-根据工件的形状和尺寸，选择合适的加工方式和刀具路径。
-使用发那科数控系统的编程界面，手动输入G代码和M代码。
-根据工件的不同特性，选择合适的加工参数，如进给速度、切削速度等。
-编写子程序和循环程序，提高编程效率。
-在数控机床上进行样机加工，不断调整和优化程序。
2.自动编程自动编程是一种较为高级的编程方式，它通过专门的编程软件实现。
基本步骤如下：-安装发那科数控系统的编程软件，并了解其操作界面和功能。
-导入工件的CAD模型，对其进行分析和加工策略的选择。
-根据加工策略，自动生成刀具路径和相关参数。
-进行后续的校核和优化，确保生成的刀具路径是合理的。
-在数控机床上进行样机加工，不断调整和优化程序。
二、发那科数控系统的操作1.打开数控机床的电源，启动发那科数控系统。
2.选择合适的工作模式，如手动模式、自动模式等。
3.进入编程界面，输入相应的指令和参数。
4.根据加工要求，选择合适的刀具和刀具路径。
5.设置加工参数，如切削速度、进给速度等。
6.进行刀具的预调和工件的定位，确保加工的精度。
7.启动数控机床，进行加工操作。
8.监控加工过程，及时调整参数和纠正错误。
9.加工完成后，关闭数控机床和发那科数控系统。
发那科数控系统的编程与操作需要熟悉一定的机械加工知识和对数控系统的理解。
在实际操作中，需要根据具体的加工要求和工件特性进行合理的选择和设置。
同时，还需要不断学习和积累经验，不断提高编程和操作的技术水平。
只有这样，才能更好地应用发那科数控系统，提高生产效率和产品质量。
数控编程技术规范
数控编程技术规范1. 明确编程师的职责---对其负责模具的整个CNC制造过程中加工质量、加工效率、成本控制、出错控制负全部责任。
2. 编程师接到新模时必须对模具的要求有所了解，模具结构的合理性，前后模使用的钢材，产品公差要求、啤塑材料。
分清楚哪里是胶位，哪里是PL面，哪里是碰穿、擦穿，哪里可以是避空的。
3. 编程师接到新模后，原则上第一时间开铜料清单，填写清单前必须先将铜公拆好，可以是未修整好，但要有掌底大小，确定铜公编码、火花位大小。
必须在2天内开出第一批铜料，10天内开完所有铜料，可分为4次出物料清单。
4. 铜公粗、幼公的施工图分别用2张施工图填写，火花位必须填写到指定的地方。
可以在旧机床加工的工件，请在施工图机床一栏与相应机床打“√”，必须在高速机加工的工件要在备注栏里注明。
不能在CNC施工图纸完全表达清楚摆放方向的工件，必须附有打印的方位图,能让人一目了然。
钢料要亲自对照实际工件，确认基准方向、工件尺寸及加工面。
5. 钢料开粗时，Z下刀量0.5-0.7mm。
铜料开粗时Z下刀量1.0-1.5mm（内部开粗1.0mm，基准边开粗1.5mm）。
6. 平行式精铣时，ma×imum s tepover按“精加工平行式最佳等高参数表”来设定。
精铣前余留量尽量留小点，钢料0.10—0.2mm。
铜料0.2--0.5mm。
不要使用R刀精锣面积大的平面。
7. 擦穿面或碰穿面留0.05mm余量FIT模用，有些重要面积小的擦穿面，碰穿面留0.1mm余量，周边的PL面加工到位。
较大的后模PL面封胶位出18mm外能避空的避空0.10mm（由本部门主管确定）。
8. 快速下刀至3mm高度使用F速下刀(相对加工深度)正常下刀F速一律300mm/m，有螺旋下刀和外部进刀的Z下刀F速一律是900 mm/ m，有踩刀地方的Z下刀F速一律150mm/m，内部快速移动F速一律是6500mm/m（必须走G01）。
9. 使用Φ63R6、Φ40R6、Φ30R5飞刀开粗时，余量留单边0.8mm，不能出现踩刀现象，不能使用Φ63R6加工范围较小的内型框。

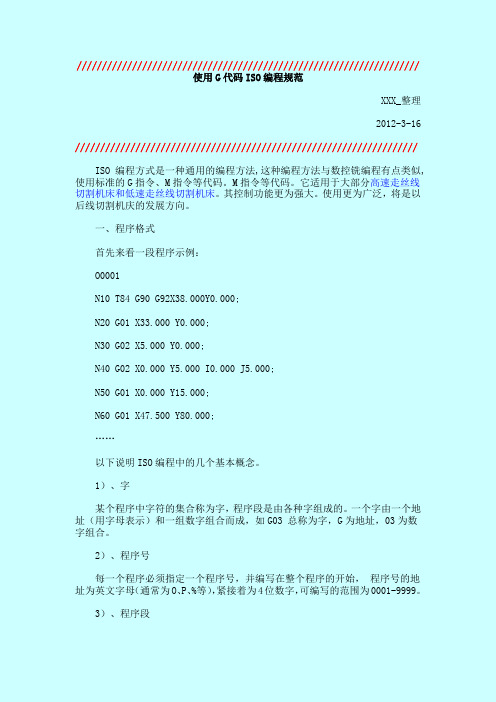

使用G代码ISO编程规范
////////////////////////////////////////////////////////////////////使用G代码ISO编程规范XXX_整理2012-3-16////////////////////////////////////////////////////////////////////ISO编程方式是一种通用的编程方法,这种编程方法与数控铣编程有点类似,使用标准的G指令、M指令等代码。
M指令等代码。
它适用于大部分高速走丝线切割机床和低速走丝线切割机床。
其控制功能更为强大。
使用更为广泛，将是以后线切割机庆的发展方向。
一、程序格式首先来看一段程序示例：O0001N10 T84 G90 G92X38.000Y0.000;N20 G01 X33.000 Y0.000;N30 G02 X5.000 Y0.000;N40 G02 X0.000 Y5.000 I0.000 J5.000;N50 G01 X0.000 Y15.000;N60 G01 X47.500 Y80.000;……以下说明ISO编程中的几个基本概念。
1）、字某个程序中字符的集合称为字，程序段是由各种字组成的。
一个字由一个地址（用字母表示）和一组数字组合而成，如G03 总称为字，G为地址，03为数字组合。
2）、程序号每一个程序必须指定一个程序号，并编写在整个程序的开始，程序号的地址为英文字母（通常为O、P、%等），紧接着为4位数字，可编写的范围为0001-9999。
3）、程序段能够作为一个单位来处理的一组边疆的字，称为程序段。
程序段由程序段号及各种字组成。
例如：N10 T84 G90 G92X38.000 Y0.000；程序段编号范围为N0001-N9999，程序段号通常以每次递增1以上的编号，如N0010、N0020、N0030等，每次递增10，其目的是留有插入新程序的余地，即如果在N0030与N0040之间漏掉了某一段程序，可在N0031-N0039间用任何一个程序段号插入。
PLC编程规范及建议
PLC编程规范及建议一、PLC程序需满足的设计要求1．简单性使PLC程序尽可能简单。
简单的含义就是尽可能的使用标准化的程序框架，尽可能使用简单的指令。
要想程序简单，从大的方面讲，要优化程序结构，用流程控制指令简化程序，从小的方面讲还要用功能强的指令取代功能单一的指令，以及注意指令的安排顺序等。
2．可读性要求所设计的程序可读性要好。
这不仅便于程序设计者加深对程序的理解，便于调试，而且，还要便于别人读懂你的程序，便于使用者维护。
必要时，也可使程序推广。
要使程序可读性好，所设计的程序就要尽可能清晰。
要注意层次，实现模块化，以至于用面向对象的方法进行设计。
要多用一些标准的设计。
如遇特殊情况下采用语言编程，多数情况下请使用梯形图编程，方便阅读。
再就是I/O分配要有规律性，便于记忆与理解。
必要时，还要做一些注释工作。
内部器件的使用也要讲规律性，不要随便地拿来就用。
可读性在程序设计开始时就要注意。
这不易完全做到。
因为在程序调试的过程中，指令的增减，内部器件的使用变化，可能使原较清晰的程序，变的有些乱。
所以在设计时就对调试增减留有一定的余地，然后调试完毕后再做一下整理，这样所设计的程序具有更高的质量。
程序的注释，起码应该有以下几个方面：A、系统注释：整套程序的版权公司和此套程序用途B、程序块注释：此程序块的主要用途和作者C、段注释：此段代码的用途D、变量注释：重要性无需多言，包含I/O注释、中间变量注释而至于保密性的考虑，我觉得应该在程序的加密算法或者块的加密上考虑，而不应该用减少注释这种小聪明来实现。
3．正确性PLC的程序一定要正确，并要经过实际工作验证，证明其能够正确工作。
这是对PLC程序的最根本的要求，若这一点做不到，其它的再好也没有用。
要使程序正确，一定要准确的使用指令，正确的使用内部器件。
准确的使用指令与准确理解指令相联系，为此对指令含义和使用条件一定要弄清楚。
必要时，可编些小程序对一些不清楚的指令作些测试。
工业机器人的编程操作规程
工业机器人的编程操作规程字数限制：1500字工业机器人在现代生产中起着重要的作用，其编程操作规程对保障生产效率和质量至关重要。
本文将详细介绍工业机器人的编程操作规程，以确保机器人的安全运行和优化工作效率。
1. 编程前的准备在进行编程操作之前，需要进行以下准备工作：1.1 清理工作区域，确保没有杂物或其他障碍物干扰机器人的运行。
1.2 检查机器人的各个部件和传感器是否正常工作，并确保它们与编程设备的连接稳定。
1.3 穿戴完整的个人防护装备，包括安全帽、安全鞋和防护服等。
2. 编程设备的设置2.1 将编程设备与机器人连接，确保连接稳定。
2.2 启动编程设备并登录相应的编程软件。
2.3 根据机器人的型号和配置，设置相应的编程参数，如速度、力度和动作范围等。
3. 程序的编写3.1 根据生产需求和工艺流程，编写机器人的程序。
程序应具备清晰的逻辑和完整的功能，确保机器人按照预定的操作顺序执行任务。
3.2 在编写程序时，应考虑机器人与其他设备或操作人员的安全距离，并设置相应的安全保护措施。
3.3 使用标准的编程语言和指令，确保程序的可读性和可维护性。
4. 程序的调试与优化4.1 将编写好的程序上传至机器人，并进行调试测试。
确保机器人按照程序要求执行任务，并纠正任何执行错误或不符合要求的动作。
4.2 根据实际运行情况，优化程序的执行效率和精确度。
可通过调整速度、力度和坐标等参数来实现优化。
5. 编程操作的安全注意事项5.1 在编程操作过程中，操作人员应始终保持专注和集中注意力，避免分散注意力而引发事故。
5.2 禁止在机器人运行期间触摸或接近机器人的工作区域。
确保操作人员与机器人之间有足够的安全距离。
5.3 严禁擅自停止或修改机器人的编程程序，除非经过相关授权和手续。
5.4 当机器人出现异常情况或故障时，应立即停止运行并及时报告相关人员进行维修和处理。
6. 编程操作规程的培训和评估6.1 对参与编程操作的人员进行必要的培训，包括机器人的基本原理、操作规程和安全注意事项等。
华为编程规范
华为编程规范华为编程规范是指在华为公司内部进行软件开发时所遵守的一套规范和标准，旨在提高代码的质量和可维护性。
下面是华为编程规范的主要内容。
一、命名规范：1. 变量和函数名应采用有意义的名称，尽量避免使用缩写或简写。
2. 变量名和函数名应使用小驼峰命名法，即首字母小写，后续单词首字母大写。
3. 常量名应使用大写字母和下划线，以增加可读性。
4. 类名应使用大驼峰命名法，即每个单词首字母大写。
5. 文件名应与其中的公共类名一致。
二、注释规范：1. 在每个函数的开头添加函数的功能说明，参数说明和返回值说明。
2. 在关键性代码部分添加注释，说明代码的逻辑。
3. 在需要修正或改进的代码部分添加TODO注释，以便后续修复。
三、代码风格：1. 缩进使用4个空格而不是Tab键。
2. 每行代码的长度不能超过80个字符。
3. 在二元操作符两边添加空格，例如 a + b。
4. 大括号应另起一行，不应与关键字在同一行。
5. 每个语句结束后都应该添加分号。
四、异常处理：1. 捕获异常时应尽量具体，不应捕获顶层异常。
2. 异常处理代码应与正常逻辑代码分离，以提高代码的可读性。
3. 异常处理代码块应添加注释，说明捕获的异常类型和处理的方法。
五、函数规范：1. 函数的长度应控制在100行以内，避免函数过长和复杂。
2. 函数的参数应尽量少，可以通过封装成结构体或类的方式来减少参数数量。
3. 函数应只完成一个功能，不应既完成数据处理又完成界面显示等功能。
六、代码复用：1. 尽量使用现有的类和框架来实现功能，避免重复造轮子。
2. 重复的代码应抽取成函数或方法来复用，提高代码的可维护性。
3. 提高代码的可移植性，使其可以在不同的平台和环境下复用。
七、测试规范：1. 添加单元测试用例，覆盖所有的代码分支，确保代码的正确性。
2. 针对不同的输入情况，测试代码的边界问题和异常情况。
3. 添加性能测试用例，确保代码在大数据量和高并发情况下的性能表现。
CNC编程技术规范及作业流程
CNC编程技术规范及作业流程为了确保CNC编程工作的高效性和准确性，在进行CNC编程时需要遵守一些技术规范，并按照一定的作业流程进行。
下面将详细介绍CNC编程技术规范及作业流程的相关要点。
一、CNC编程技术规范1.规范文件命名：CNC程序文件应命名规范，清楚地表明程序的用途和版本号。
避免使用中文或含有特殊字符的文件名。
2.确定工件坐标系：在进行CNC编程之前，需要确定工件坐标系，以确保程序正确运行。
3.核对工件尺寸：确认工件的尺寸和形状与设计图纸一致，确保编程不会出现尺寸偏差。
4.确定切削参数：根据材料类型和工艺要求确定切削参数，包括切削速度、进给速度、切削深度等。
5.选用合适的刀具：选择合适的刀具种类和规格，确保能够完成所需的切削操作，并避免刀具断裂或损坏。
6.确保安全操作：在进行CNC编程时，必须遵守相关的安全操作规范，确保操作人员的人身安全。
7.编写注释：在编写CNC编程代码时，需要添加适当的注释，以便后续的维护和修改工作。
二、CNC编程作业流程1.分析需求：在开始CNC编程之前，首先要对加工需求进行分析，明确所需加工零件的形状、尺寸和工艺要求。
2.设计加工工艺：根据加工需求，设计合适的加工工艺，包括切削操作的顺序、切削参数的确定等。
3.确定工件坐标系：在CNC编程之前，需要明确工件坐标系的原点位置，以及与机床坐标系的对应关系。
4.编写刀路策略：根据加工工艺和工件形状，编写刀具路径，包括刀具的起点、终点以及切削轨迹等。
5.确定切削参数：根据设计要求和材料特性，确定切削参数，包括切削速度、进给速度、切削深度等。
6.编写刀具运动指令：根据刀具路径和切削参数，编写相应的刀具运动指令，如直线插补、圆弧插补等。
7.优化程序代码：对编写的刀具路径和运动指令进行优化，确保程序运行的高效性和准确性。
8.检查程序代码：对编写的CNC程序进行严格的代码检查，确保没有错误和遗漏。
9.调试程序代码：将编写的CNC程序加载到机床上，进行调试，检查程序运行的准确性和稳定性。
