ZH45隔绝式化学氧自救器特点和要求
矿用45型隔绝式自救器原理
矿用45型隔绝式自救器原理今天咱们来唠唠矿用45型隔绝式自救器的原理，这可是个超有趣又超级重要的东西呢。
咱先说说这隔绝式自救器是干啥的。
你想啊，在矿井下那可是个复杂又危险的环境。
要是发生了啥意外，像瓦斯爆炸啦，火灾啦，那空气里可能就全是有害的东西了。
这时候，自救器就像一个超级英雄一样闪亮登场啦。
那这个45型隔绝式自救器的原理呢，其实就像是给咱矿工朋友造了一个小小的独立世界。
它里面有一个很神奇的东西叫生氧罐。
这个生氧罐可不得了，就像是一个小小的氧气制造工厂。
当咱们打开自救器开始使用的时候，这里面有一些化学物质就开始发生反应了。
比如说有超氧化钾之类的物质，这些化学物质就像一群勤劳的小工匠，它们和咱们呼出的二氧化碳开始打交道。
咱们呼出二氧化碳，这二氧化碳一进去生氧罐，就和那些化学物质发生反应，然后呢，就像变魔术一样，氧气就产生啦。
这就保证了咱们在这个危险的矿井下，还能有新鲜的氧气可以呼吸呢。
再说说这自救器的外壳。
它的外壳可不是随随便便设计的。
它就像是一个坚强的小堡垒，能够把外界那些有害的气体啊、烟雾啊啥的都给隔绝在外边。
你可以想象它是一个超级护盾，紧紧地守护着咱们矿工朋友。
而且这个外壳还很轻便，不会让咱们在逃生的时候觉得累赘。
要是外壳又大又沉，那可就糟糕了，就像背着个大石头在逃命一样，那可不行。
还有啊，这自救器里面的呼吸循环系统也特别巧妙。
咱们呼吸的时候，空气在这个小小的自救器里有它自己的小通道。
咱们呼出的气体通过一个专门的管道进入生氧罐，然后产生的新鲜氧气又通过另外的管道回到咱们呼吸的地方。
这就像一个小小的生态循环系统一样，有条不紊地运行着。
你知道吗，这个自救器的设计真的是充满了人性化。
它考虑到了咱们矿工在紧急情况下可能会手忙脚乱的情况。
所以它的操作很简单，就那么几个简单的步骤，就像开个小盒子一样轻松。
而且它的启动速度也很快，不会让咱们等很久才能有氧气供应。
这就像是一个贴心的小伙伴，时刻准备着在危险的时候给咱们最及时的帮助。
新式自救器的使用操作
头带
气囊体
排气阀
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
ZH30D隔绝式化学氧自救器的工作原理
ZH30D隔绝式化学氧自救器为循环式闭路呼吸系统，人体呼气进 入生氧药罐，药罐产生的氧气进入气囊，储存起来，吸气时直接吸 入气囊中的氧气。气流在呼吸系统中绕行一周，与外界空气完全隔 绝。 呼气路径：呼气→口具→呼吸软管→组合阀→呼气软管→生氧 药罐→呼气中的水汽和CO2与药罐内的生氧药剂反应产生大量O2→气 囊 吸气路径:气囊中氧气混合气→吸气阀→呼吸软管→人体肺部 当生氧剂产生的氧气超出人体的耗氧量时，气囊内压力逐渐增 大，达到排气阀排气压力时，排气阀的阀门打开，排除多余气体， 保证呼吸正常进行。当气囊内压力小于排气压力时，排气阀自动关 闭。 生氧过程主要反应方程式为： 2KO2+H2O→2KOH+1.5 O2+热量 2KOH+CO2→K2CO3+H2O+热量
≥21%
≤3% 30s ≥2L ; 60s ≥4L ＜1250g 155×120×72 （㎜） 0～40 ℃ 3年 5年
携带质量 外型尺寸 储存温度 正常携带期 库存期限
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
ZH30D隔绝式化学氧自救器的佩戴方式

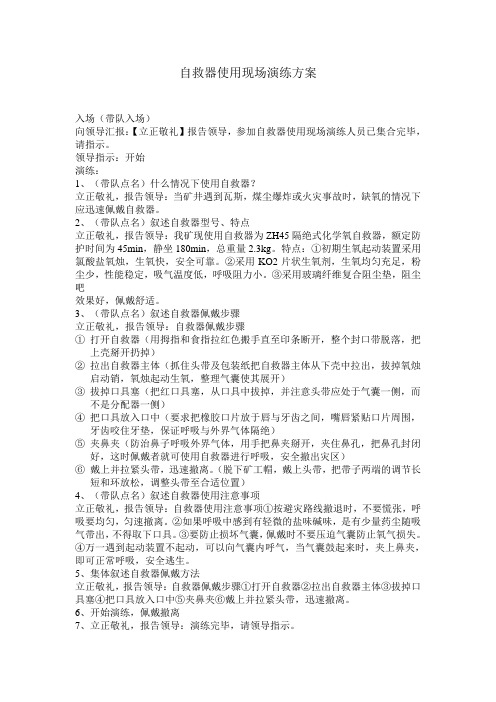

自救器使用现场演练程序
自救器使用现场演练方案入场（带队入场）向领导汇报：【立正敬礼】报告领导，参加自救器使用现场演练人员已集合完毕，请指示。
领导指示：开始演练：1、（带队点名）什么情况下使用自救器？立正敬礼，报告领导：当矿井遇到瓦斯，煤尘爆炸或火灾事故时，缺氧的情况下应迅速佩戴自救器。
2、（带队点名）叙述自救器型号、特点立正敬礼，报告领导：我矿现使用自救器为ZH45隔绝式化学氧自救器，额定防护时间为45min，静坐180min，总重量2.3kg。
特点：①初期生氧起动装置采用氯酸盐氧烛，生氧快，安全可靠。
②采用KO2片状生氧剂，生氧均匀充足，粉尘少，性能稳定，吸气温度低，呼吸阻力小。
③采用玻璃纤维复合阻尘垫，阻尘吧效果好，佩戴舒适。
3、（带队点名）叙述自救器佩戴步骤立正敬礼，报告领导：自救器佩戴步骤①打开自救器（用拇指和食指拉红色搬手直至印条断开，整个封口带脱落，把上壳掰开扔掉）②拉出自救器主体（抓住头带及包装纸把自救器主体从下壳中拉出，拔掉氧烛启动销，氧烛起动生氧，整理气囊使其展开）③拔掉口具塞（把红口具塞，从口具中拔掉，并注意头带应处于气囊一侧，而不是分配器一侧）④把口具放入口中（要求把橡胶口片放于唇与牙齿之间，嘴唇紧贴口片周围，牙齿咬住牙垫，保证呼吸与外界气体隔绝）⑤夹鼻夹（防治鼻子呼吸外界气体，用手把鼻夹掰开，夹住鼻孔，把鼻孔封闭好，这时佩戴者就可使用自救器进行呼吸，安全撤出灾区）⑥戴上并拉紧头带，迅速撤离。
（脱下矿工帽，戴上头带，把带子两端的调节长短和环放松，调整头带至合适位置）4、（带队点名）叙述自救器使用注意事项立正敬礼，报告领导：自救器使用注意事项①按避灾路线撤退时，不要慌张，呼吸要均匀，匀速撤离。
②如果呼吸中感到有轻微的盐味碱味，是有少量药尘随吸气带出，不得取下口具。
③要防止损坏气囊，佩戴时不要压迫气囊防止氧气损失。
④万一遇到起动装置不起动，可以向气囊内呼气，当气囊鼓起来时，夹上鼻夹，即可正常呼吸，安全逃生。
ZYX45隔绝式压缩氧气自救器安全操作规程
ZYX45隔绝式压缩氧气自救器安全操作规程1适用范围：本规程适用镜铁山矿使用ZYX45隔绝式压缩氧气自救器人员。
2具体内容：2.1 应经常检查自救器，一般每隔半年要检查氧气瓶压力、正负压气密、排气压力、定量供氧等5项指标，发现气瓶压力下降要立即充填氧气（用于充填自救器的氧气应符合GB8982-2009标准的规定），发现达不到规定指标要进行调整和修理。
如果在携带时遇到激烈撞击等情况，对仪器性能有怀疑时，也要检查上述5项指标，并进行修理。
每隔半年更换二氧化碳吸收剂。
2.2 每次使用后都要更换符合 MT 454-2008 标准的二氧化碳吸收剂（吸收率应不低于32%），其余性能指标应符合有关规定。
在装填时边振动边装填，装药量大约在 500 克，装实后盖上底盖。
2.3 气瓶充气方法：拧下压帽，拔出气瓶，卸下减压阀5便可对氧气瓶进行充填氧气，压力应在20MPa以上。
在充填完氧气和装药后进行组装。
在组装时必须十分注意：安装气囊内的呼气软管时注意不能扭曲，否则会增加呼气阻力，严重扭曲会使呼气气路阻断；把减压阀拧紧在手轮开关上，把气囊上的胶圈完全挂在减压器的环形槽内。
2.4 装上盖前先拿住口具使气囊逆时针绕压力表一周，口具的开口须朝上，要注意补气压板须竖立放置，不要被压帽压上。
此时为最佳装配位置。
轻轻扣上上盖，使仪器恢复完好状态。
（注意扣盖时上盖不要夹住气囊。
）2.5自救器一旦使用，都应进行重新充气，装药和检验。
2.6 每次使用后应对气囊口具进行清洗消毒干燥处理。
2.7 组装完后要对呼吸系统进行气密校验。
在正压 980Pa或负压800Pa时1min内水柱变化不超过50Pa为合格。
校正压气密时关闭排气阀。
2.8 储存时，自救器应避免阳光直射；严禁与油脂混放在一处。
储存环境应干燥，无腐蚀性气体，温度应在0℃以上。
氧气瓶的保管人员和操作人员必须严格遵守有关规章制度。
2.9 注意事项2.9.1 在使用过程中要养成经常观察压力表的习惯，以掌握耗氧情况及撤离灾区的时间。
自救器的正确佩戴和使用方法
自救器是一种轻便、体积小、便于携带，戴用迅速、作用时间短的个人呼吸保护装备。
当井下发生火灾、爆炸、发现炮烟突出等事故时，供人员佩戴，可有效防止中毒或窒息。
我们所使用的自救器型号:ZY45型压缩氧自救器式一种利用压缩氧气为气源，隔绝闭路循环式个人呼吸保护器。
主要用于煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩戴自救逃生。
Z表示自救器；Y表示氧气；45表示使用的时间45分钟压缩氧自救器的使用方法1.将自救器移至正前方。
2.拉开挂钩，取掉上盖，展开气囊。
3.拔下口具塞，将口具片塞进嘴里（唇、齿之间），咬住牙垫，双唇紧闭。
4.逆时针转动打开开关手轮，按压补气压板，给气囊充气。
5.用鼻夹夹上鼻子。
压缩氧自救器使用注意事项1.随时注意观察压力表，气压不得低于18MPa2.高温环境使用应特别注意氧气的安全。
3.呼吸时沉着平静，呼吸要慢而深。
4.使用后清净罐温度略有上升属正常现象。
5.注意保护气囊，防止氧气损失。
6.未到达安全地点，不要摘下自救器。
7.平时要避免磕碰及座压，不要无故开启。
案例11980年某矿皮带着火，31人遇险，其中30人带有自救器，事故发生后：25人佩用脱险3人不会用中毒死亡1人使用不正确中毒死亡1人没有带自救器中毒死亡1人使用自救器原地待救（3.5小时后被救脱险）案例21986年某矿二水平皮带火灾例中，火风压造成风流逆转，井下额9名人员受到袭击。
9人都带有自救器，但没有一个人佩用，只是乱找退路，结果9人中毒(其中死亡4人)。
9人中有矿领导、工程技术人员和通风区长。
可见，加强各级人员自救教育之重要!。
ZYX45隔绝式压缩氧气自救器使用说明(1)
ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。
(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。
(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。
使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。
应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。
(图七)撤离灾区。
Zyx-45隔绝式压缩氧自救器使用及考核方法
Zyx45隔绝式压缩氧自救器使用方法
z－自救器y－氧气 x-循环式45－使用45分钟一．使用的方法
（1）、将自救器从佩带时的腰部移到身体的正前面。
（2）、用手解开上、下外壳了两边的挂钩，将上壳提起，使它与下壳脱离。
完成自救器的启封。
（3）、将口具放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，使人体口腔与口具之间的气密。
（4）、打开氧气瓶，按动补气压板，气囊鼓起后，停止手动补气，迅速掰开弹簧，用鼻夹夹住鼻子的两侧，用嘴通过口具呼
吸。
（5）、如定量供气不足时，可以按动补气压板，气囊鼓起后，停止手动补气，不能长时间按压手动补气。
（30秒钟完成）二．考核方法和内容（10）
1）会正确使用和佩带自救器，不会佩带该项无分。
2）对各部件名称应知应会，操作程序错或颠到；每人次扣1分。
颠到程序扣2分，少做程序扣2分。
3）在30秒钟内完成，程序完成计10分，超时扣3分。
三．考核组
××××××××××××
使用方法
⑴、将自救器背在肩上或挂在皮带上
⑵、打开上外壳。
⑶、拉出并整理好气囊。
⑷、将口具放入口中，口具片放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。
⑸、反时针打开氧气瓶开关。
⑹、用拇指按动补气压板，至氧气冲满气囊。
⑺、气囊鼓起时，马上用鼻夹将鼻子夹住。
⑻、调整呼吸频率，迅速撤离灾区。
自救器
ZYX45隔绝式压缩氧自救器
7、在未达到安全地点时，不要摘下自 救器。
8、在高温下使用自救器应遵守有关规定。
9、储存自救器应避免阳光直射，严禁与 油脂混放一处。储存环境干燥无腐蚀性气体， 温度应在0℃-40℃。
10、仪器各部件应严格禁油。
隔离式自救器有哪些用途？
1、当井下发生爆炸、火灾、突出、冒顶 堵人等各种事故时，在身体未直接受伤的情 况下佩用它可以脱险。
ZYX45隔绝式压缩氧自救器
六、使用注意事项
1、携带自救器下井前，观察压力表的示 值，不得低于18MPa,在使用时要随时观察压 力表，以掌握耗氧情况及撤离灾区的时间。
2、不要恶意摔打和磕碰自救器，不得无 故开启自救器，封印条已开启的自救器不能 携带使用，要由专业人员检修。
3、使用者应预先进行试用培训，以便在 使用过程中快速地准确无误地操作。
利用自救器逃生案例
“我在矿上干了21年了，虽然从来没碰过这种情况， 但是我知道，肯定是发生瓦斯爆炸了。”刘胜利一行人连 忙开始往巷道上方逃生。
“我跑在最后，才跑了一小会，借着头上矿灯灯光， 我看见前面的工友全倒下了。”刘胜利猜到他们是一氧化 碳中毒了，本能地退后了几步。危急时刻，他想起附近有 个避难硐室，赶紧往那边跑。“在避难硐室，我找到了几 个煤矿用自救器，每个自救器里的氧气大约能用一个小时， 是这些自救器救了我。”他呆在这个避难硐室，想等待救 援。可当他拿下了自救器，准备喝点水，却发现那儿的空 气已经让人受不了了。“我觉得自己马上就要倒下了，连 忙重新戴上了自救器。”
自救器
自救器按原理可分为 过滤式自救器和隔绝式自救 器两种。隔绝式自救器有化 学氧自救器和压缩氧自救器
隔离式自救器和过滤式自 救器在作用上的区别？
ZYX型隔绝式压缩氧自救器的使用方法
ZYX型隔绝式压缩氧自救器的使用方法王坪煤电通风区ZYX型隔绝式压缩氧自救器的使用方法ZYX45隔绝式压缩氧自救器产品型号标记说明：z产品类型代号：自救器y第一特征代号：压缩氧气x第二特征代号：循环式45：是额定防护时间（45min)。
ZYX45隔绝式压缩氧自救器是一种利用压缩氧气为气源、隔绝式闭路循环个人呼吸系统保护装置，当发生瓦斯或煤尘事故、火灾事故时，能够迅速为佩戴者提供清洁氧气，使用中呼吸系统与外界环境空气完全隔绝，不受外界任何有毒、有害气体及烟雾的危害，因此适用于各种有毒、有害气体及缺氧环境，供迅速撤离事故现场，与以往相比还具有重量轻、功能齐、开启快、耐碰撞、可重复使用、相对成本低等优点。
压缩氧自救器的工作原理1、呼吸气路为循环闭路呼吸系统，呼吸过程中与外界气体完全隔绝。
2、逆时针转动开关手轮，高压氧气就从氧气瓶流到减压器内，经减压后，自动输出1.2L/min的氧气进入气囊。
用手指按补气压板，氧气以60L/min进入气囊，手离开补气压板，补氧停止。
压缩氧自救器还具有自动补氧功能，当呼吸系统为负压时，补气压板向内收缩，压迫补气阀打开补氧机构，氧气以60L/min充入气囊，当气囊鼓起时，补气压板离开补气阀，补气停止，如果呼吸系统内的气压超过一定值，气体将从排气阀溢出。
吸气时氧气从气囊、呼吸阀、口具进入人体。
呼气时气体经过呼吸阀、呼气管（气囊内）进入清净罐，人体呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊。
如此反复完成人的呼吸循环。
3、氧气瓶内氧气的储气量由压力表显示。
ZYX45隔绝式压缩氧自救器使用方法1、佩戴时将自救器移至身体正前方。
2、拉开挂钩，取下上盖，展开气囊，气囊不要扭转。
3、把口具放入口中，口具片应放在嘴唇和牙齿之间，牙齿紧咬住牙垫并闭紧嘴唇，以保证口腔与外界气体的隔绝。
4、逆时针转动开关手轮，然后用手指按动补气压板，气囊迅速鼓起后停止补气，用鼻夹夹住鼻孔，用嘴呼吸。
100分钟化学氧自救器技术参数
100分钟化学氧自救器技术参数【最新版】目录1.化学氧自救器概述2.化学氧自救器的技术参数3.化学氧自救器的应用场景4.化学氧自救器的使用注意事项正文一、化学氧自救器概述化学氧自救器是一种能在灾害性事故发生时提供氧气供人员呼吸的设备，其主要组成部分包括清净罐、CO2 吸收剂、观察窗、皮带环和背带等。
化学氧自救器可以在煤矿井下、高层建筑火灾、石油开采等场景中使用，提供遇险人员逃生和待救时的氧气供应。
二、化学氧自救器的技术参数化学氧自救器的技术参数主要包括氧气瓶的压力值、CO2 吸收剂的容量、设备的重量、体积等方面。
以 ZH45 化学氧自救器为例，其使用范围包括煤矿井下作业人员在发生瓦斯突出、火灾、爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
同时，该自救器还可装备在现代化高层建筑中，供遇险人员佩戴逃生和待救时使用。
三、化学氧自救器的应用场景1.煤矿井下：在发生瓦斯突出、火灾、爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
2.现代化高层建筑：当发生灾害性火灾时，供遇险人员佩戴逃生和待救时使用。
3.石油开采：在石油开采作业时，天然气及其它毒性气体大量突出时使用。
四、化学氧自救器的使用注意事项1.在使用化学氧自救器前，应检查设备是否完好，有无损坏，保证其正常工作。
2.使用时，应将自救器佩戴在身体合适的位置，确保气体流畅，避免气体泄漏。
3.在等待救援过程中，要注意保持冷静，避免过度紧张，以延长自救器的使用时间。
4.当自救器发出警报时，应及时撤离危险区域，确保自身安全。
综上所述，化学氧自救器在灾害性事故发生时，能够为遇险人员提供氧气供应，帮助其顺利逃生或等待救援。
