ZH30(B)隔绝式化学氧自救器说明书(图文版)
ZH-30隔绝式化学氧自救器产品详细说明
ZH-30隔绝式化学氧自救器使用说明一、产品用途隔绝式化学氧自救器是个人呼吸系统保护装置。
主要用煤矿井下开采工业，也可以其他地下工程、化学环卫工程和有可能出现有毒气体及缺氧环境进行作业的工程中使用。
当作业环境内发生灾害事故，造成环境中缺氧或存有高浓度有害气体危及作业人员生命时，作业人员可及时佩戴该自救器，实现呼吸系统自我保护，从而安全撤离灾害现场，达到安全自救之目的。
二、主要技术参数及技术特点：（一）主要技术参数（附表）ZH-30隔绝式化学氧自救器产品执行MT425-1995标准。
超氧化钾片状生氧剂执行MT427-1995标准。
型号意义：Z表示自救器，H表示化学氧，ZH表示化学氧气自救器。
30表示在中等劳动强度状态下自救器的额定防护时间为30分钟。
（二）技术特点：1.体积小，重量轻，佩戴舒适，适合作业人员随身携带；2. 初期生氧启动装置采用氯酸盐氧烛，生氧速度快，安全可靠，能满足遇险人员呼吸保护的需要；3.采用片状KO2生氧剂，生氧均匀充足，放氧充分合理，粉尘少，性能稳定，吸气温度低，呼吸阻力小；4. 采用非均匀孔板结构，生氧均匀，CO2吸收性能好；5.采用耐高温阻燃玻璃纤维复合阻尘垫和全封闭式阻尘结构，粉尘少，阻尘效果好，吸气阻力小。
三、产品结构原理与工作原理工作原理：本产品是利用化学药剂生氧的隔绝式自救器。
呼吸气路为循环式闭路呼吸系统（结构原理如图三所示），佩戴人员呼出气体经口具、呼吸软管进入生氧药罐，呼出气体中的二氧化碳和水汽与生氧罐中的生氧剂发生化学反应，产生大量氧气进入气囊。
吸气时气囊中的氧气经呼吸软管、口具进入人体，完成整个呼吸循环，往复循环实现个人呼吸的自我保护。
在整个进程中与外界气体完全隔离。
当气囊中的氧气超过人体需要时，气囊自身压力打开排气阀，自动排出多示气体，使气囊在正常压力下工作，保证呼吸的正常进行。
超动装置可以弥补佩戴初期生氧量不足的状况。
当佩戴者打开自救器把本体从壳体中取出时，用拇指搬起启动搬手，起动装置起动后促使生氧剂加速生氧，供佩戴者呼吸需要。
隔绝式压缩氧自救器使用方法
隔绝式压缩氧自救器使用方法：
1、将自救器自身体右后侧绕身体移至右前侧。
2、打开搭扣带，拉动开启扳手打开封扣带，并扔掉上外壳。
3、背上挎带，展开、理顺气囊，调节挎带使自救器适宜于呼吸、携带。
4、拔掉口具塞，将口具放入口中，口具片置于唇齿间，牙齿咬紧牙垫，并紧闭嘴唇确保可靠的气密性。
5、逆时针转动氧气瓶开关后，用手指按动补气压板，气囊迅速鼓起。
6、带上鼻夹组，使鼻夹垫准确夹住鼻翼无漏气，用嘴呼吸。
7、确认安全撤离方向，并保持匀速前进撤离灾害现场。
化学氧隔绝式自救器使用方法
化学氧隔绝式自救器使用方法
1、佩带位置将专用腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。
2、开启扳手使用时先将自救器沿腰带转到右侧腹前，左手托底，右手拉护罩胶片，使护罩挂钩脱离壳体扔掉，再用右手掰锁口带扳手至封印条断开后，丢开锁口带
3、去掉上外壳左手抓住下外壳，右手将上外壳用力拔下扔掉。
4、将带组套在脖子上。
5、提起口具并立即戴好拔出启动针，使气囊逐渐鼓起，立即拔掉口具塞并同时将口具塞入口中，口具片置于唇齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇。
6、夹好鼻夹两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。
7、调整挎带如果挎带过长，抬不起头，可以拉动挎带上的大圆环，使挎带缩短，长度适宜后，系在小圆环上。
8、退出火区上述操作完成后，开始退离火区。
途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
ZH30化学氧自救器使用说明书ppt课件
技术参数
ABOUT ME
1. 防护时间
1) 功率为74W时:
30min
2) 静坐待救时：
120 min
2 . 吸气温度：
≤55℃
3. 铅封印条开启拉力： 39～118N
4. 起动生氧性能： 起动30s:
≥2L
起动60s: ≥4L
5. 外壳气密性：压力为13.34kPa，15s内压力
降 ≤78Pa
6. 自救器本体从下外壳内取出时的拉力：
ZH30
02 ZH30化学氧自救器可以在各种有毒气体及缺氧的
化
环境下使用，特别适用于煤矿中发生煤与甲烷突出、 二氧化碳突出的一些场所及其附近受灾区域。
学
氧
03 ZH30化学氧自救器要供个人自救，只有在特殊情 况下，方可供短时间的劳动或救护工作。本产品采
自
用ABS工程塑料外壳，有重量轻的优点。
救 器
04 其使用范围：主要用于煤矿井下或其它地下工程、 化工过程和有可能出现有毒气体的环境，作业人员
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术
条件的规定。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
目 录 索 引
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
ZH30型隔绝式化学氧自救器使用说明
ZH30型隔绝式化学氧自救器使用说明
一、产品特点：
1.本产品采用高安全性的真空铝合金容器，具有耐高压强度、较高的密封性，检测压力和完整性可达300MPa；
2.内装化学氧氨精确混合装置，可有效防止氧气的浓度过高；
3.本产品采用专利供氧装置，氧气以泵充入，可避免精确混合装置的受污染，大大提高使用寿命；
4.安全装置细化，在氧气温度过高、压力过高时能及时关闭供氧；
二、使用说明：
1.检查安全：在使用前，应仔细检查本产品的安全保护装置，一旦发现有瑕疵应及时做出更改；
2.检查内容：检查氧气安全阀，氧气溢流阀，疏水管，氧气温度和压力传感器是否损坏及运行正常；
3.注意事项：在使用本产品时，应使用原厂提供氧气，不得使用未经检测的氧气，以免使用不当；
4.注气：本产品的氧气容器需按照要求进行注气；
5.操作：使用前应按一定的步骤进行操作，旋转氧气安全阀，启动混合装置，按相应的操作程序完成供氧；
6.安全保护装置：在使用本产品时，应检查氧气溢流阀，氧气温度和压力传感器是否正常工作，以确保安全使用；
7.撤离：当氧气压力急剧变化时，应立即撤离。
自救器说明书

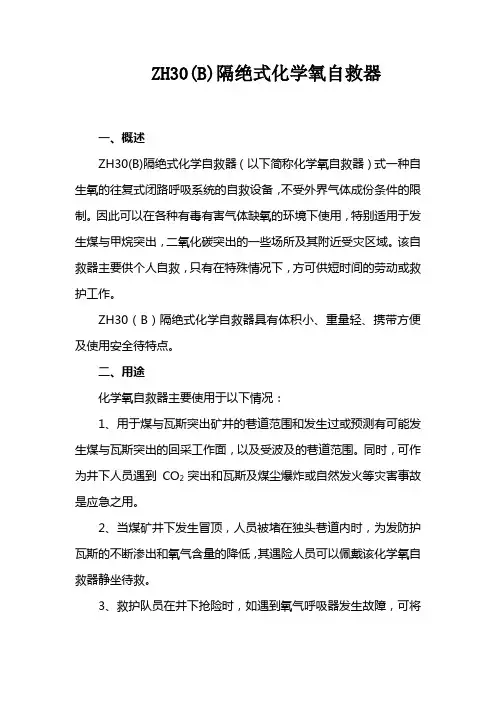

ZH30(B)隔绝式化学氧自救器一、概述ZH30(B)隔绝式化学自救器（以下简称化学氧自救器）式一种自生氧的往复式闭路呼吸系统的自救设备，不受外界气体成份条件的限制。
因此可以在各种有毒有害气体缺氧的环境下使用，特别适用于发生煤与甲烷突出，二氧化碳突出的一些场所及其附近受灾区域。
该自救器主要供个人自救，只有在特殊情况下，方可供短时间的劳动或救护工作。
ZH30（B）隔绝式化学自救器具有体积小、重量轻、携带方便及使用安全待特点。
二、用途化学氧自救器主要使用于以下情况：1、用于煤与瓦斯突出矿井的巷道范围和发生过或预测有可能发生煤与瓦斯突出的回采工作面，以及受波及的巷道范围。
同时，可作为井下人员遇到CO2突出和瓦斯及煤尘爆炸或自然发火等灾害事故是应急之用。
2、当煤矿井下发生冒顶，人员被堵在独头巷道内时，为发防护瓦斯的不断渗出和氧气含量的降低，其遇险人员可以佩戴该化学氧自救器静坐待救。
3、救护队员在井下抢险时，如遇到氧气呼吸器发生故障，可将它作为辅助呼吸器使用。
4、进入地下工程、各种隧道、地下煤气管道、Co2²和甲烷积聚区及缺氧区，都可以佩戴它，作为个人防护之用。
5、化工、石油提炼厂遇到毒气泄漏和设备抢修时可以广泛使用。
各种规格型号的化学氧自救器的工作原理和作用都基本相同，只是防护时间长短不同，应根据逃生的距离和时间去选择不同型号的化学氧自救器。
三、主要技术指标1、防护时间： 1）功率为74W时：30min；2）静坐时：120min。
2、吸气温度：≤55ºC；3、铅封印条开启拉力：(39~118)N；4、起动生养性能：起动30s：≥2L；起动60s：≥4L；5、外壳气密性：压力为13.34KPa,15s内压力下降≤78Pa；6、自救器本体从下外壳内取出时的拉力≤98N；7、体积：(176×135×94)mm；8、重量：≤1.68kg。
四、自救器的保养1、存放化学氧自救器存放在室内通风干燥处。
化学氧自救器规章制度
ZH30型自救器使用与操作规程1、自救器穿在矿工皮带上，携带在腰部右侧或左侧，也可以使用背带斜挎在肩上。
2、佩戴操作步骤（1）取下保护套；使用时先将自救器沿腰带转到右腹前，用手取下套在上外壳的橡胶保护帽。
（2）开启扳手；将背带套在脖子上，打开启动扳手，拉断封印条，上下外壳脱落，扣好隔热垫。
（3）佩戴自救器；丢掉上、下外壳，按箭头方向打开初期生氧启动装置，夹上鼻夹，拔掉口具塞，将橡胶口片放于嘴唇与牙齿之间，嘴唇紧贴口片周围，牙齿咬住牙垫，保证呼吸系统与外界气体隔绝，用嘴呼吸。
（4）调节背带；调节背带长度，使其适合自己需要。
（5）撤离灾区；佩带完好，撤离灾区，撤离过程中精神不要紧张，途中感到呼气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
3、安全注意事项（1）选择到达新鲜风流最近的路线。
（2）不要猛冲猛跑，要沉着冷静地撤离灾区。
（3）逃生时，将口具和鼻夹戴好，不得漏气，并且严禁拿出口具说话，只能用手势与同事联络。
（4）使用中应特别注意防止利器刺伤、划破气囊。
ZH30型自救器维护、检查和储存制度1、日常检查（1）自救器平常应集中保管，由发放室负责发放。
（2）每天送回时，管理员必须检查自救器外壳，保护帽是否破裂，封印条是否损坏，自救器是否打开，如有上述情况，应追究佩带者的责任（符合自救使用时除外），并进行检查修理，判断是否报废。
（3）在检查过程中因自救器损坏导致生氧剂弄到皮肤上或眼睛里，可用大量清水冲洗，严重时应及时送往医院处理。
2、定期检查（1）管理员每月必须用ZJ-2B型自救器气密性校验仪检查自救器气密性，在正压13328pa压力下，15s内压力下降≤98pa，则气密性合格，否则必须检查维修。
（2）建立自救器气密性检查台帐，对自救器进行管理。
3、储存与报废（1）自救器应储存在通风良好、温度在0～40°的室内。
（2）管理员要对每一批自救器建立登记台帐，正常情况下，自救器携带寿命为3年，贮存使用寿命为5年，超过期限应报废并及时补充数量。
ZH30化学氧自救器使用说明书
02
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术 条件的规定。
ZH30化学氧自救器参数
ZH30隔绝式化学氧自救器主要技术指标如下...
技术参数
ABOUT ME
30min 120 min 1. 防护时间 1) 功率为74W时:
ZH30
2) 静坐待救时：
2 . 吸气温度：
k:戴上矿灯帽，撤离灾区。
ZH30化学氧自救器注意事项
a:佩戴时，拔掉口具塞，整理气囊，戴好自救器，然后加上鼻夹，做快速、短促的呼吸。
b:佩戴自救器撤离灾区时，要冷静、沉着，步行速度要根据情况可快可慢，选择最佳逃生路 线，短时间快跑是允许的，呼吸阻力越大，这是正常现象。 c:在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可从嘴中拔下口具说话。 d:吸气时，吸气比吸外界正常大气干热一点，这表明自救器在正常工作，对人无害，千万不 可拔下自救器。 e:使用中不要用手压气囊，防止氧气流失使供氧不足，注意防止利器刺破或挂破气囊。 f:携带自救器应避免碰撞，跌落，不许当坐垫用，不得随意打开外壳。 g:在佩戴时万一启动装置失灵，佩戴者可向气囊呼气至气囊鼓起，然后夹上鼻夹撤离。 h:只能使用一次，予以报废，不能重复使用。 i:报废的化学氧自救器应将药罐体和启动装置
ZH30化学氧自救器 使用说明
山东中煤工矿集团 zmjt01
目 录 索 引
ZH30化学氧自救器概述
化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置...
01 吸系统的自救设备，不受外界气体成份条件的限制。
是一种利用超氧化钾生氧原理的个人呼吸保护装置。
ZH30化学氧自救器是一种自生氧的往复式闭路呼
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、概述 (1)
二、结构特征与工作原理 (2)
三、主要技术参数 (2)
四、佩戴图解 (3)
五、注意事项 (4)
六、使用维护 (5)
七、成套性 (6)
八、运输、贮存 (7)
九、开箱及检查 (8)
十、保修承诺 (9)
一、概述
1.产品特点及用途
ZH30（B）型隔绝式化学氧自救器（以下简称自救器），是利用化学药品化学反应生氧原理制成的个人呼吸系统保护装置。
带有氧烛，初期生氧快，口具温度底，佩戴安全、舒适。
适用于煤矿井下发生瓦斯、煤尘爆炸、火灾和瓦斯突出等灾害，造成环境中缺氧或出现有毒、有害气体时，可及时佩戴，迅速撤离灾区，实现个人逃生目的。
2.型号的组成及其代表的意义
（B）
设计代号
额定防护时间30 分钟
化学氧
自救器
3.产品执行标准
MT425-1995《隔绝式化学氧自救器》
二、产品结构特征与工作原理
1.自救器的外部结构图（图1）和内部特征如（图2）所示：
图1（外形图）
1.号码牌卡
2.锁口带
3.封口带
4.开启扳手
5.封印条
6.上外壳
7.铭牌
8.下外壳
图2(拆掉上外壳)
1.隔热垫
2.气囊
3.呼吸软管
4.口具塞
5.鼻夹组
6.呼、吸阀组
7.排气阀
8.氧烛拉环9.氧烛10. 药品
2.工作原理
ZH30(B)隔绝式化学氧自救器是采用循环式闭路呼吸系统，使用时呼吸系统与外界空气隔绝，不受外界环境有害气体的影响。
人体呼出气进入生氧药罐，药罐产生的氧气进入气囊，贮存起来，吸气时直接吸入气囊中的氧气。
正常呼气时，呼出的气体经口具，呼吸导管，呼吸阀，呼吸软管进入药罐内发生化学反应，反应式如下：
1
2KO2+H2O→2KOH+1
2
O2+热量
2KOH+CO
2→K
2
CO
2
+H
2
O+热量
呼气路径：呼气→口具→呼吸导管→呼气阀→呼吸软管→生氧药罐→呼气中的水汽和CO
2
与
生氧剂反应生成O
2
→气囊
吸气路径：气囊中氧气混合气→吸气阀→呼吸导管→口具→人体肺部
当生氧剂产生的氧气超过人体的耗氧量时，气囊内的压力逐渐增大，达到排气阀排气压力时，排气阀的阀门自动打开，排出多余气体。
当气囊内压力小于排气压力时，排气阀自动关闭。
保证呼吸正常进行。
三、主要技术参数（见表一）
表一
四、佩戴图解
1.佩带位置将专用腰带穿入自救器腰带挂环内，固定在背部右侧腰间。
2.开启扳手使用时先将自救器沿腰带转到右侧腹前，左手托底，右手拉下锁口带，使锁口带挂钩脱离罐体，扔掉锁口带再用右手掰罐体开启扳手至封印条断裂开后，扔掉封口带。
3.去掉上罐左手抓住下罐，右手将上罐用力拔下扔掉。
4.套上背带将背带套在脖子上。
5.提起口具并立即戴好拔出启动针，使气囊迅速鼓起，立即把掉口具塞并同时将口具塞入口中，口具置于唇齿之间，牙齿紧紧咬住牙垫，闭紧嘴唇。
6.夹好鼻夹两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。
7.撤离灾区上述操作完成后，开始撤离灾区。
途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
五、注意事项
1.佩戴自救器撤离灾区时要注意口具和鼻夹一定要咬紧夹好，绝不能中途取下口具和鼻夹。
2.生氧剂产生的氧气要比环境空气温度干热，但对人体无害。
3.佩戴自救器时不要压迫气囊，以防损坏漏气。
4.佩戴自救器要求操作准确迅速，使用者必须经过预先训练，并经考试合格方可配备。
5.佩戴时切忌启动氧烛开关，以利于快速生氧，若氧烛启动失效，应通过扣具向气囊内深呼一口气，强制生氧。
六、使用维护
1.自救器必须随身携带，应尽量避免碰撞。
严禁将自救器当座垫使用。
2.自救器不使用时严禁随意打开。
3.在携带自救器前，应检查外观有无损坏和碰撞凹痕，若发现不正常现象，应及时送交有关部门检查。
4.自救器只能佩戴使用一次，使用过的自救器已经报废，不得再次使用。
5.自救器应定期检查气密性是否良好。
气密不良的自救器严禁使用。
根据《煤矿自救器使用管理办法》规定，将被测自救器放入气密检测仪（见图 3）腔体内（注意腔体内剩余空间若过大，应适当填加实体充填物），扣合封压盖，使压力达到 13.3Kpa，15 秒时间压力下降值不超过78Pa 为合格。
随身携带的自救器一般1-2 个月检查1 次，受到剧烈撞击有漏气可能的自救器，应随时进行检查。
图3
6.过期和已报废的化学氧自救器，由专业管理人员打开罐体，卸下气囊组件，用水冲洗内部的生氧药品，然后才能处理，切不可乱丢药罐和药品，以免引起火灾和其他意外事故。
七、成套性
1.单台自救器配备
1）.自救器 1 台
2）.号码牌 1 个
3）.合格证 1 份
4）.说明书 1 份
2.整箱（10）配备
1）.自救器10 台
2）.号码牌10 个
3）.合格证 1 份
4）.说明书 5 份
八、运输、贮存
1. 自救器可采用包括陆运、水运、空运在内的各种方式进行运输，运输中须防止剧烈冲撞、重压、暴晒及雨淋，防止与腐蚀品混装。
2. 自救器应贮存于空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为0～40°C的仓库中。
九、开箱及检查
1.打开包装箱根据《装箱单》或说明书第七条“成套性”检查仪器配件是否齐全。
十、保修承诺
本产品保修期为12 个月，自发货之日起计算。
在此期间非人为原因损坏，本公司负责免费维修（不可抗拒因素除外，例如：自然灾害，战争等）。
