交变电流(教学案)
一､交变电流的产生和变化规律1.交变电流(1)定义:大小和方向都随时间做周期性变化的电流叫做交变电流.(2)特例:随时间按正弦规律变化的电流叫做正弦式电流,正弦式电流的图像是正弦曲线,我国城镇使用的交变电流都是正弦式电流.2.正弦式电流的产生和规律(1)产生:如图所示,将一个平面线圈置于匀强磁场中,并使它绕垂直于磁感线的轴匀速转动,线圈中就会产生正弦式电流.甲:线圈中没有电流乙:电流从a流向b丙:线圈中没有电流丁:电流从b流向a戊:线圈中没有电流(2)中性面:平面线圈在匀强磁场中旋转,当线圈平面垂直于磁感线时,各边都不切割磁感线,线圈中没有感应电动势,这个位置叫做中性面.如图中甲､丙､戊线圈所在平面即是.中性面的特点是:①线圈位于中性面时,穿过线圈的磁通量最大,磁通量的变化率为零,感应电动势为零.②线圈经过中性面时,内部的电流方向要发生改变.3.规律:n匝面积为S的线圈以角速度ω绕垂直于磁场方向的轴匀速转动,从中性面开始计时,其函数形式为e=nBSωsinωt,用E m表示感应电动势的峰值,图像如图所示,则有感应电动势大小:e=E m sinωt,电流大小:i sinωt=I m sinωt,电压大小:u=U m sinωt.4.表征交变电流的物理量(1)瞬时值正弦式交变电流的电动势和电流随时间的变化而变化,不同的时刻有不同的值,叫做交变电流的瞬时值,变化规律为e=E m sinωt,i=I m sinωt,用小写的字母表示.(2)最大值交变电流在一个周期内所能达到的最大值,也称峰值,反映的是交变电流大小的变化范围,当矩形线圈转到与磁感线平行时出现.其表达式用大写字母加脚标表示,瞬时值与最大值的关系为-E m≤e≤E m,-I m≤i≤I m.(3)有效值①定义:如果让交流电流和直流电流分别通过同样的电阻,在同一时间内产生的热量相同,这个直流电流的数值就称为该交流电流的有效值.②正弦式电流的最大值和有效值的关系为:(5)周期和频率①交变电流的周期和频率都是描述交变电流变化快慢的物理量.②周期T:交变电流完成一次周期性变化所需的时间,单位是秒(s).周期越大,交变电流变化越慢,在一个周期内,交变电流的方向变化两次.③频率f:交变电流在1 s内完成周期性变化的次数,单位是赫兹,符号为Hz.频率越大,交变电流变化越快.二､变压器､远距离输电1.电压关系:(输出电压由输入电压和匝数比决定,与用电器的电阻大小以及有无其他副线圈无关).2.功率关系:P入=P出或I1U1=I2U2+I3U3+…+I n U n.3.电流关系:I1n1=I2n2+I3n3+…+I n n n,当只有一个副线圈时I1n1=I2n2.4.远距离输电(1)问题:电能的损失和电压的损失.(2)关键:减少输电线上电能的损失,P损=I2R线.(3)方法:①减小输电导线的电阻,如采用电阻率小的材料,加大导线的横截面积;②提高输电电压,减小输电电流.【特别提醒】1．中性面：当线圈平面转动至垂直于磁感线位置时，各边都不切割磁感线，感应电动势为零，即线圈中没有感应电流，这个特定位置叫做中性面．注意：①线圈通过中性面时，磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零．②线圈平面通过跟中性面垂直的位置时，线圈平面平行于磁感线，所以磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大．③线圈平面每次通过中性面时，线圈中感应电流方向改变一次，转动一周则线圈两次通过中性面，故一个周期内线圈中电流方向改变两次．2．交变电流的描述(1)峰值：反映交变电流大小的变化范围，线圈平面跟磁感线平行时，交变电动势最大，E m＝NBSω.电容器接在交流电路中，则交变电压的最大值不能超过电容器的耐压值．(2)有效值：交变电流的有效值是根据电流的热效应来规定的．让交变电流和恒定电流通过同样阻值的电阻，如果它们在一个周期内产生的热量相等，而这个恒定电流是I 、电压是U ，我们就把I 、U 叫做交变电流的有效值．注意：①交变电流的有效值反映的是交变电流产生热效应的平均效果．②正弦式交变电流的有效值与最大值之间的关系是E ＝12E m ，U ＝12U m ，I ＝12I m . 3．变压器(1)原理：法拉第电磁感应定律．(2)电压关系：U 1U 2＝n 1n 2，即对同一变压器的任意两个线圈，都有电压与匝数成正比． (3)功率关系：无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和．①当只有一个副线圈工作时，有U 1I 1＝U 2I 2，I 1I 2＝n 2n 1. ②若有两个以上的副线圈，则有：P 1＝P 2＋P 3＋…，U 1U 2＝n 1n 2、U 2U 3＝n 2n 3…，n 1I 1＝n 2I 2＋n 3I 3＋…. (4)决定关系：在匝数比一定的情况下，理想变压器的输出电压由输入电压决定，输入电流由输出电流决定，输入功率由输出功率决定．考点一 对交变电流变化规律的考查例1、如图4甲为小型旋转电枢式交流发电机，电阻为r ＝2 Ω矩形线圈在磁感应强度为B 的匀强磁场中，绕垂直于磁场方向的固定轴OO ′匀速转动，线圈的两端经集流环和电刷与右侧电路连接，右侧电路中滑动变阻器R 的最大阻值为R 0＝407Ω，滑动片P 位于滑动变阻器中央，定值电阻R 1＝R 0、R 2＝R 02，其他电阻不计．从线圈平面与磁场方向平行时开始计时，闭合开关S ，线圈转动过程中理想交流电压表示数是10 V ，图乙是矩形线圈磁通量随时间t 变化的图像，则下列说法正确的是( )图4A ．电阻R 2上的热功率为57W B ．0.02 s 时滑动变阻器R 两端的电压瞬时值为零C ．线圈产生的e 随时间t 变化的规律是e ＝102cos 100πt (V)D ．线圈开始转动到t ＝1600 s 的过程中，通过R 1的电荷量为2200πC【变式探究】一个匝数为100匝，电阻为0.5 Ω的闭合线圈处于某一磁场中，磁场方向垂直于线圈平面，从某时刻起穿过线圈的磁通量按如图5所示规律变化．则线圈中产生交变电流的有效值为()A．5 A B．2 5 AB．6 A D．2 6 A图5【举一反三】如图6甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则()图6A．两次t＝0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2∶3 C．曲线a表示的交变电动势频率为25 Hz D．曲线b表示的交变电动势有效值为10 V【方法技巧】1．线圈通过中性面时的特点(1)穿过线圈的磁通量最大；(2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次．2．交流电“四值”的应用(1)最大值：分析电容器的耐压值；(2)瞬时值：计算闪光电器的闪光时间、线圈某时刻的受力情况；(3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流；(4)平均值：计算通过电路截面的电荷量．考点二对变压器和远距离输电的考查例2、如图7所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则()A．用户用电器上交流电的频率是100 HzB．发电机输出交流电的电压有效值是500 VC．输电线上的电流只由降压变压器原、副线圈的匝数比决定图7D．当用户用电器的总电阻增大时，输电线上损失的功率减小【变式探究】如图8所示的电路中，理想变压器原、副线圈的匝数比n 1∶n 2＝22∶5，电阻R 1＝R 2＝25 Ω，D 为理想二极管，原线圈接u ＝2202sin 100πt (V)的交流电．则( )A ．交流电的频率为100 HzB ．通过R 1的电流为2 2 AC ．通过R 2的电流为 2 AD ．变压器的输入功率为200 W 图8【举一反三】如图9所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是( )A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压不变C ．P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大 图9【方法技巧】1．变压器各物理量间的因果关系变压器的n 1n 2一定，输入电压U 1决定了输出电压U 2的大小，与其它无关．由输出电压U 2与负载电阻R ，通过欧姆定律决定了输出电流I 2的大小．进而确定了输出功率P 2的大小，由能量守恒决定了输入功率P 1的大小．最后又通过P 1U 1决定输入电流I 1的大小．2．理想变压器动态分析的两种情况(1)负载电阻不变，讨论变压器原、副线圈两端的电压、电流、功率等随匝数比的变化情况．(2)匝数比不变，讨论变压器原、副线圈两端的电压、电流、功率等随负载电阻的变化情况．不论哪种情况，要注意两点：一、根据题意分清变量和不变量；二、弄清“谁决定谁”的制约关系．对电压而言，输入决定输出；对电流、电功(率)而言，输出决定输入．考点三 交变电流的综合问题分析例3、如图10甲是小型交流发电机的示意图，两极M 、N 间的磁场可视为水平方向的匀强磁场，A 为理想交流电流表，V 为理想交流电压表．内阻不计的矩形线圈绕垂直于磁场方向的水平轴OO ′沿逆时针方向匀速转动，矩形线圈通过滑环接一理想变压器，滑动触头P 上下移动时可改变变压器副线圈的输出电压，副线圈接有可调电阻R ，从图示位置开始计时，发电机线圈中产生的交变电动势随时间变化的图像如图乙所示，以下判断正确的是( ) 图10A．电压表的示数为10 VB．0.01 s时发电机线圈平面与磁场方向平行C．若P的位置向上移动、R的大小不变时，电流表读数将减小D．若P的位置不变、R的大小不变，而把发电机线圈的转速增大一倍，则变压器的输入功率将增大到原来的4倍【变式探究】如图11所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是()A．在图示位置时线框中磁通量为零，感应电动势最大B．当可变电阻R的滑片P向上滑动时，电压表V2的示数变大C．电压表V1示数等于NBωL2D．变压器的输入与输出功率之比为1∶1 图11【举一反三】图12甲为远距离输电示意图，升压变压器原、副线圈匝数比为1∶100，降压变压器原副线圈匝数比为100∶1，远距离输电线的总电阻为100 Ω.若升压变压器的输入电压如图乙所示，输入功率为750 kW.下列说法中正确的有()A．用户端交流电的频率为50 HzB．用户端电压为250 VC．输电线中的电流为30 AD．输电线路损耗功率为180 kW 图12【方法技巧】交变电流的综合问题，涉及交流电路最大值、有效值、平均值、瞬时值的计算，与电磁感应、安培力、闭合电路欧姆定律的综合应用等，解答时应注意以下几点：(1)分清交流电路“四值”的不同计算方法和物理意义．(2)学会将直流电路、闭合电路欧姆定律的知识应用在交流电路中1．【2018·全国卷Ⅲ】如图所示，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M 、N 在t ＝0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周期T 逆时针匀速转动，则( )图1-A ．两导线框中均会产生正弦交流电B ．两导线框中感应电流的周期都等于TC ．在t ＝T 8时，两导线框中产生的感应电动势相等 D ．两导线框的电阻相等时，两导线框中感应电流的有效值也相等2．【2018·全国卷Ⅰ】一含有理想变压器的电路如图1-所示，图中电阻R 1、R 2和R 3的阻值分别为3 Ω、1 Ω 和4 Ω，为理想交流电流表，U 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图1- A ．2 B ．3 C ．4 D ．5 【答案】B 【解析】开关断开时，原、副线圈的电流比I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2，由U 1U 2＝n 1n 2可得原线圈两端的电压U 1＝5I ⎝⎛⎭⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝⎛⎭⎫n 1n 22＋3I ；开关闭合时，原、副线圈的电流比4I I ′2＝n 2n 1，通过R 2的电流I ′2＝4In 1n 2，副线圈的输出电压U ′2＝I ′2R 2＝4In 1n 2，由U ′1U ′2＝n 1n 2可得原线圈两端的电压U ′1＝4I ⎝⎛⎭⎫n 1n 22，则U ＝U ′1＋4IR 1＝4I ⎝⎛⎭⎫n 1n 22＋12I ，解得n 1n 2＝3，选项B 正确． 3．【2018·全国卷Ⅲ】如图1-所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )图1-A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶94．【2018·天津卷】如图1-所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大【答案】B【解析】滑动变阻器的滑动触头P向上滑动时，滑动变阻器接入电路的阻值变大，总电阻也变大，而副线圈两端的电压没有变化，所以干路中的电流减小，R1消耗的功率变小，A错误；干路中的电流变小，R1两端的电压变小，并联电路的电压变大，即电压表V 示数变大，B正确；由于变压器副线圈干路中的电流变小，所以原线圈中的电流变小，即电流表A1的示数变小，C错误；闭合开关S后，并联电路的阻值变小，总电阻也变小，干路中的电流变大，R1两端的电压变大，并联电路的电压变小，通过R2的电流变小，即电流表A2示数变小，因变压器的功率变大，故电流表A1示数变大，D错误．5．【2018·江苏卷】一自耦变压器如图1-所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中()图1-A．U2>U1，U2降低B．U2>U1，U2升高C．U2<U1，U2降低D．U2<U1，U2升高6．【2018·四川卷】如图1-所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则()图1-A．小灯泡变亮B．小灯泡变暗C．原、副线圈两端电压的比值不变D．通过原、副线圈电流的比值不变【2018·海南·10】4．如图，一理想变压器原、副线圈匝数比为4:1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R=11R0，是理想电压表；现将负载电阻的阻值减小为R=5R0，保持变压器输入电流不变，此时电压表读数为5.0V，则A．此时原线圈两端电压的最大值约为34VB．此时原线圈两端电压的最大值约为24VC．原线圈两端原来的电压有效值约为68VD．原线圈两端原来的电压有效值约为48V【答案】AD【解析】当负载电阻的阻值减小为R=5R 0时，根据串并联电路规律，R 两端电压为R 两端电压的5倍，因为电压表测量R 两端的电压，所以01515R U V=⨯=，故副线圈两端电压为26U V =，根据公式1122U n U n =可得此时原线圈两端电压的有效值为1U =24V ，所以此时原线圈两端电压的最大值约为24234V V ≈，A 正确，B 错误；因为变化过程中变压器的输入电流不变，所以对于副线圈中变化前后电流也不变，则变化后电压200056U IR IR IR =+=，变化前，2000'1112U IR IR IR =+=，所以22'212U U V ==，根据公式1122U n U n =可得原线圈两端原来的电压有效值约为48V ，D 正确，C 错误。
(完整版)交变电流教学设计
物理学科多媒体教学设计课题：§５.１交变电流( 选修３－２)课型：探究课设计:李传亮从本节课开始，我们开始学习交变电流。
学生、教师活动设计思想与目标学生活动评价［引入新课]：将白炽灯泡点亮。
请两位同学上来观察灯丝在蹄形磁铁内外的运动情况，并告诉班级所有的同学。
用实物投影将灯丝的运动情况投影到幕上。
全体同学试图对以上现象进行解释。
从感性认识的层面接触交变电流，激发学生的学习兴趣，引起学生的思考。
其中可能会有同学提出灯丝的颤动是因为交流电的原因，要加以肯定.［进行新课］：［板书(投影）］：§5—１交变电流［演示实验(或视频）］:用两节干电池给小灯珠供电，同时用手摇发电机连接小灯珠，摇动发电机,观察两种情况下小灯珠的发光情况．（全景图和局部图)［问题]:小灯珠不闪烁与小灯珠的闪烁，说明了什么问题？［演示实验（或视频、动画）］：用电压表测干电池两极电压,同时将手摇发电机连接电压计，摇动发电机,观察两种情况下电表指针的摆动情况．［问题］：电表指针不摆动与电表指针左右摆动，说明了什么问题？［演示实验(或视频)］：手摇发电机连接两个发光二极管（说明:单向导电），摇动发电机，观擦二极管发光情况．［问题］:二极管轮流发光说明什么问题？以上三个问题均由学生观察、比较、思考与讨论后回答。
教师可适当提示与点拨。
由现象直观感受直流电与交变电流的区别.初步认识交变电流有大小和方向的变化,激发学生的学习热情，为后续的学习建立感性认识。
［实验(投影照片)］:直流电的波形与正弦式电流的波形 请学生比较两种波形的不同,由学生发言。
［板书（投影）］：一、交变电流 1．方向不随时间变化的电流称为直流 举例:电池供给小灯泡的电流 ２．交变电流:大小和方向都随时间做周期性变化的电流 举例:家庭电路中的电流．(说明交变电流是生活中常见的) 从理性认识的层面接触交变电流,激发学生的学习兴趣，引起学生对直流电与交变电流描述方式的的思考。

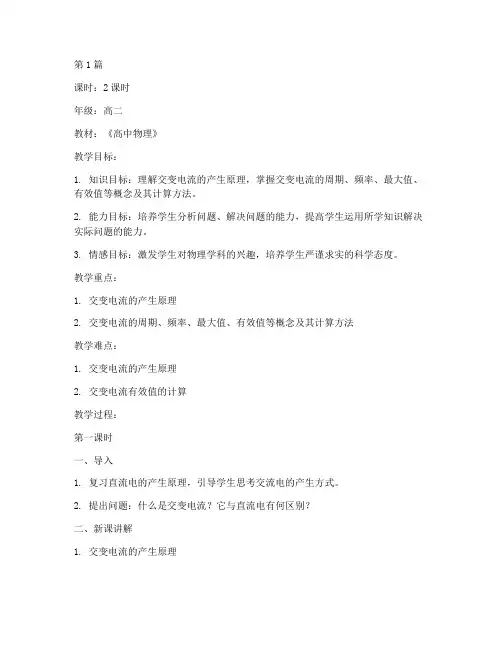

交变电流的教案(3篇)
第1篇课时：2课时年级：高二教材：《高中物理》教学目标：1. 知识目标：理解交变电流的产生原理，掌握交变电流的周期、频率、最大值、有效值等概念及其计算方法。
2. 能力目标：培养学生分析问题、解决问题的能力，提高学生运用所学知识解决实际问题的能力。
3. 情感目标：激发学生对物理学科的兴趣，培养学生严谨求实的科学态度。
教学重点：1. 交变电流的产生原理2. 交变电流的周期、频率、最大值、有效值等概念及其计算方法教学难点：1. 交变电流的产生原理2. 交变电流有效值的计算教学过程：第一课时一、导入1. 复习直流电的产生原理，引导学生思考交流电的产生方式。
2. 提出问题：什么是交变电流？它与直流电有何区别？二、新课讲解1. 交变电流的产生原理（1）通过演示实验，让学生观察线圈在匀强磁场中匀速转动时，线圈中产生的交变电流。
（2）分析交变电流的产生过程，引入法拉第电磁感应定律，讲解交变电流的产生原理。
2. 交变电流的周期、频率、最大值、有效值等概念及其计算方法（1）讲解交变电流的周期、频率、最大值、有效值等概念，并结合实际例子进行说明。
（2）讲解交变电流有效值的计算方法，包括直接计算法和间接计算法。
三、课堂练习1. 让学生根据所学知识，计算给定交变电流的周期、频率、最大值、有效值。
2. 让学生分析实际生活中的交变电流问题，如家用电器、电源电压等。
第二课时一、复习导入1. 复习上节课所学内容，提问学生关于交变电流的产生原理、周期、频率、最大值、有效值等概念。
2. 提出问题：如何将交变电流的有效值与实际生活中的电器功率、电压等联系起来？二、新课讲解1. 交变电流的有效值在生活中的应用（1）讲解交变电流有效值在生活中的应用，如家用电器、电源电压等。
（2）分析交变电流有效值与实际生活中的电器功率、电压等的关系。
2. 交变电流有效值的计算应用（1）讲解交变电流有效值的计算应用，如计算电器功率、电压等。
（2）让学生根据所学知识，计算实际生活中的交变电流问题。
探究交变电流的产生教案2
探究交变电流的产生教案2。
一、直流电的产生直流电，即电流的电荷在一个方向上单向流动的电流。
在一个闭合电路中，如果流动的电荷都朝着同一个方向，那么电流就会是直流电。
直流电的产生需要一个直流发电机。
直流发电机通过机械能向电能的转换，将磁通量在同一方向上的电势差传送到外部电路上，从而产生直流电。
二、交变电流的产生与直流电不同，交变电流是电荷在正方向和反方向上交替流动的电流。
我们日常生活中使用的大部分电源都是交流电。
交变电流的产生需要一种名为“交流发电机”的设备。
交流发电机内部安装了一些称为“旋转子”的机械部件。
旋转子通过机械能转动，引起稳定的、变化频率一致的电场和磁场变化。
这种变化被传送到外部的电路上，导致电子因受到电势和电流的影响，在正方向和反方向上交替运动，从而产生交变电流。
三、探究交变电流的产生1.实验目的探究交变电流的产生原理，了解交流发电机的结构和工作原理，进一步认识电的变化及其作用。
2.实验器材交流发电机、电路图、万用表、电线、灯泡、电源3.实验步骤1)将交流发电机连接到万用表上，打开电源开关，测量输出电压的大小。
2)将万用表调整到交流电压测量模式，测量输出电压的频率。
3)将灯泡接入电路，将交流电源连接到电路上，观察灯泡的明暗变化。
4)通过手动转动交流发电机，改变发电机输出电压和频率，观察灯泡的明暗变化。
4.实验结果实验表明，交变电流的产生与交流发电机内部的磁场和电场变化有关。
旋转子的运动引起了磁场和电场的变化，这种变化被传递到外部电路中，导致电荷在正方向和反方向上交替运动，从而产生交变电流。
5.实验结论通过本次实验，我们探索了交变电流的产生。
交变电流是电荷在正反方向上交替流动的电流，是我们日常使用的大多数电源所使用的电流类型。
交变电流的产生需要一种名为“交流发电机”的设备，它是通过旋转子的运动引起磁场和电场的变化，从而产生交变电流。
掌握交变电流的产生原理有助于我们理解电的变化及其作用，进一步提高电学的理论素养。

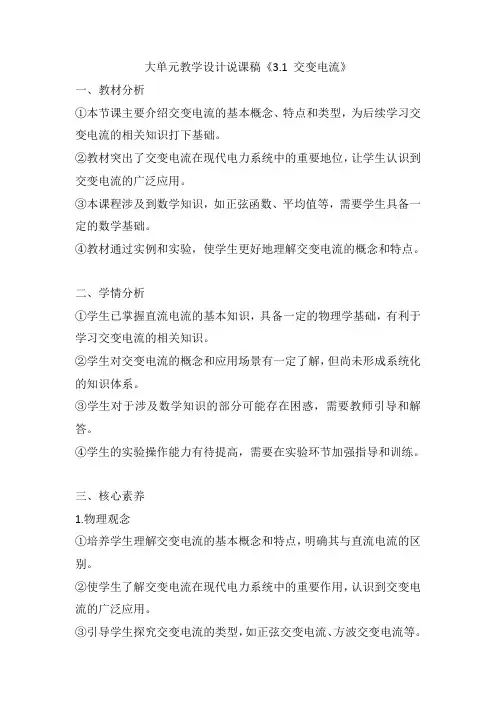

3交变电流 教学设计说课稿 大单元教学设计说课稿 高中物理人教版(2019)选择性必修第二册
大单元教学设计说课稿《3.1 交变电流》一、教材分析①本节课主要介绍交变电流的基本概念、特点和类型，为后续学习交变电流的相关知识打下基础。
②教材突出了交变电流在现代电力系统中的重要地位，让学生认识到交变电流的广泛应用。
③本课程涉及到数学知识，如正弦函数、平均值等，需要学生具备一定的数学基础。
④教材通过实例和实验，使学生更好地理解交变电流的概念和特点。
二、学情分析①学生已掌握直流电流的基本知识，具备一定的物理学基础，有利于学习交变电流的相关知识。
②学生对交变电流的概念和应用场景有一定了解，但尚未形成系统化的知识体系。
③学生对于涉及数学知识的部分可能存在困惑，需要教师引导和解答。
④学生的实验操作能力有待提高，需要在实验环节加强指导和训练。
三、核心素养1.物理观念①培养学生理解交变电流的基本概念和特点，明确其与直流电流的区别。
②使学生了解交变电流在现代电力系统中的重要作用，认识到交变电流的广泛应用。
③引导学生探究交变电流的类型，如正弦交变电流、方波交变电流等。
2.科学思维①教导学生运用数学知识分析交变电流的特点，如正弦函数、平均值等。
②培养学生运用物理原理分析交变电流的产生和传输过程。
③引导学生通过比较直流电流和交变电流，理解二者的优缺点。
3.科学探究①鼓励学生通过实验探究交变电流的产生和特点，培养动手能力。
②指导学生设计实验方案，比较不同类型交变电流的特点。
③引导学生关注交变电流在生活中的应用，培养学生的实际问题解决能力。
4.科学态度与责任①培养学生积极探究交变电流现象的精神，形成主动学习的态度。
②教导学生遵循科学方法和实验规范，培养学生的科学精神和实验安全意识。
③鼓励学生关注电能的节约使用和可持续发展，培养社会责任感。
四、教学重难点1.重点①理解交变电流的基本概念和特点，掌握其与直流电流的区别。
②学习交变电流的类型，如正弦交变电流、方波交变电流等。
③了解交变电流在现代电力系统中的重要作用和广泛应用。
鲁科版选修3《交变电流的特点》教案及教学反思
鲁科版选修3《交变电流的特点》教案及教学反思一、教学目标1.了解交变电流的特点；2.掌握交变电流的基本参数包括频率、周期、有效值等；3.能够正确运用正弦函数描述交变电流的基本特性；4.熟悉交变电路中的阻抗、电感和电容特性；5.能够应用所学知识解决交变电路中的相关问题。
二、教学内容1.交流电的概念及特点；2.交流电的基本参数；3.正弦函数的基本概念及其在交变电路分析中的应用；4.交变电路中的电阻、电感和电容特性；5.交变电路的德沃夏克定理及其应用。
三、教学方法1.讲授法：通过讲解交流电的特点、基本参数、正弦函数及交变电路中元件的特性等理论知识；2.实验法：通过电路实验验证交流电的特性；3.讨论法：通过分组讨论的方式，让学生自主学习及分享交流电的相关知识。
四、教学过程第一节交流电的概念及特点1.讲解交流电与直流电的区别及其特点；2.引导学生通过实验比较交流电与直流电在电流方向和大小上的不同，深入理解交流电的特点；3.引导学生认识实际生活中电流的种类，引出交流电的重要性。
第二节交流电的基本参数1.讲解交流电的基本参数包括频率、周期、有效值等；2.通过实验测量电压波形，计算出交流电的各项参数并进行解释；3.通过讨论，引导学生理解电压波形为正弦函数的原因。
第三节正弦函数的基本概念及其在交变电路分析中的应用1.讲解正弦函数的基本概念；2.通过实验测量电压波形并将数据进行处理，引导学生绘制出电压波形的正弦函数图像；3.引导学生理解正弦函数在交变电路分析中的应用。
第四节交变电路中的电阻、电感和电容特性1.讲解交变电路中的电阻、电感和电容的特性；2.通过实验测量电路中不同元件的电压和电流，并绘制出相应的电压-电流图像；3.通过讨论，引导学生理解电阻、电感和电容对电路的影响。
第五节交变电路的德沃夏克定理及其应用1.讲解交变电路的德沃夏克定理；2.通过实验验证德沃夏克定理，加深学生对该定理的理解；3.引导学生运用德沃夏克定理解决相关问题。

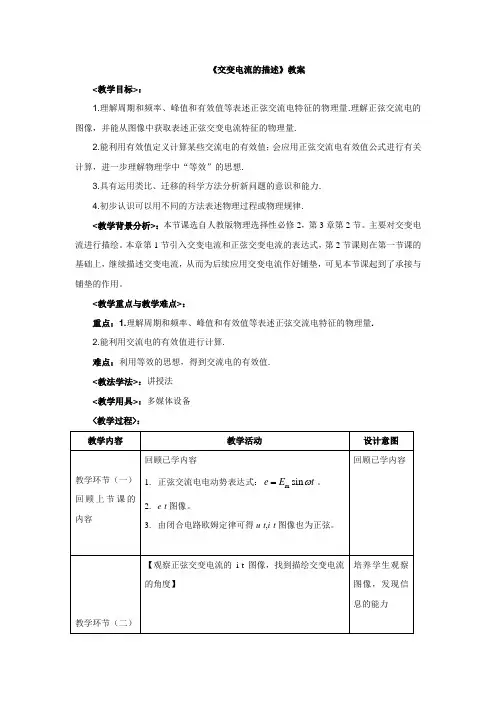

《交变电流的描述》教案
《交变电流的描述》教案<教学目标>：1.理解周期和频率、峰值和有效值等表述正弦交流电特征的物理量.理解正弦交流电的图像，并能从图像中获取表述正弦交变电流特征的物理量.2.能利用有效值定义计算某些交流电的有效值；会应用正弦交流电有效值公式进行有关计算，进一步理解物理学中“等效”的思想.3.具有运用类比、迁移的科学方法分析新问题的意识和能力.4.初步认识可以用不同的方法表述物理过程或物理规律.<教学背景分析>：本节课选自人教版物理选择性必修2，第3章第2节。
主要对交变电流进行描绘。
本章第1节引入交变电流和正弦交变电流的表达式，第2节课则在第一节课的基础上，继续描述交变电流，从而为后续应用交变电流作好铺垫，可见本节课起到了承接与铺垫的作用。
<教学重点与教学难点>：重点：1.理解周期和频率、峰值和有效值等表述正弦交流电特征的物理量.2.能利用交流电的有效值进行计算.难点：利用等效的思想，得到交流电的有效值.<教法学法>：讲授法<教学用具>：多媒体设备<教学过程>：周期与频率结合交变电流的定义，发现交变电流的周期性。
回顾已学知识中的周期性运动：圆周运动。
将线圈匀速转动过程与正弦交变电流的i-t 图像相对应，得出线圈匀速转动的周期与正弦交变电流的周期相同。
【周期和频率的定义】周期：将作一次周期性变化所需要的时间 频率：1秒时间内完成周期性变化的次数 利用1T f =，2πT ω=，得出： m m m 2πsin sin sin 2πe E t E t E ft Tω===指出从公式中可以计算出正弦交变电流的周期与频率。
【对比图中两个交变电流】结论：周期和频率还可以用来描述交变电流变化的快与慢。
进一步对“周期”、“频率”的物理含义深入理解【继续观察正弦交变电流的i-t 图像，找到描绘交变电流的角度】进一步挖掘图像的信息教学环节（三）峰值和瞬时值由“一个周期内，交变电流的数值在一个限定的范围内变化”得出峰值和瞬时值的定义。
关于交变电流教学设计
关于交变电流教学设计导言：交变电流是电力工程中的重要内容之一，掌握交变电流的基本原理和相关实验技能对学生来说至关重要。
本文旨在探讨一种有效的交变电流教学设计，旨在帮助教师更好地引导学生理解和应用交变电流。
一、教学目标1. 掌握交变电流的定义和基本特点；2. 理解交变电流的产生机理；3. 理解交变电流的频率、幅值和相位差的概念；4. 学会计算交变电流的平均值和有效值；5. 掌握交变电路中的电容、电感和电阻的基本原理；6. 能够使用实验仪器测量交变电路中的电压和电流；7. 能够分析交变电路中的谐振现象。
二、教学内容1. 交变电流的基本概念介绍交变电流的定义、周期、频率、幅值和相位差等概念，通过具体的实例演示交变电流与直流电流的差异。
通过实验让学生直观地感受到交变电流的变化规律。
2. 交变电流的产生机理介绍交变电流的产生机理，包括电磁感应和发电机的原理。
通过实验演示如何通过电磁感应产生交变电流。
3. 交变电流的平均值和有效值介绍交变电流的平均值和有效值的概念，并提供计算方法。
通过实验测量交变电流的平均值和有效值，让学生理解其物理意义。
4. 交变电路中的基本元件介绍交变电路中常用的基本元件，如电容、电感和电阻的原理，并讲解它们在交变电路中的作用和特点。
通过实验让学生对这些元件的特性有更深入的了解。
5. 交变电路的实验测量介绍交变电路实验测量的基本原理和方法，包括测量交变电路中的电压、电流和频率等。
通过实验让学生掌握使用实验仪器进行测量的技巧。
6. 交变电路的谐振现象介绍交变电路的谐振现象，包括串联谐振和并联谐振的原理和特点。
通过实验让学生观察和分析交变电路的谐振现象，进一步巩固他们对交变电路的理解。
三、教学方法1. 前瞻式教学法：在引入新知识前，向学生提出相关问题，激发学生思考的兴趣和动力，为新知识的学习打下基础。
2. 实践教学法：通过实验、演示等形式，让学生亲自动手操作、观察现象，提高他们的实际操作能力和观察分析能力。
高二物理交变电流教学设计
高二物理交变电流教学设计高二物理交变电流教学设计法拉第电磁感应定律既是本章的教学重点，也是教学难点。
物理交变电流教学设计实例为大家详细讲解了高二物理上册第三章知识点：交变电流，请大家认真学习。
一、教学设计背景：根据高中物理新课程的目标要求，根据立人教育的理念，高中物理要培养全体学生的科学素养和创新能力。
要通过这节课的学习让学生学习物理学的基本概念，掌握物理学研究的基本技能，了解物理学的主要成就以及对社会发展的影响，并且要强调对学生科学探究能力、实践能力、自主学习能力的培养，要培养学生的学习兴趣，培养学生实事求是的科学态度和科学精神，培养学生的空间想象能力，抽象思维能力，培养学生应用物理知识综合解决物理问题的能力，训练学生科学的思维方法。
二、学情分析：学生在刚刚学习了电磁感应一个章节的课程，再来学习交流电一章。
可以利用上章学过的法拉第电磁感应定律引导学生进行推导，得出感应电动势的瞬时值和最大值的表达式，进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式。
在本节学生第一次接触到许多新名词，如:交流电、正弦交流电、中性面、瞬时值、最大值等.要让学生搞清楚这些名词的准确含义。
三、教材分析：为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题。
教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的。
并强调让学生观察教材图所示线圈通过五个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性，培养学生的观察和分析能力。
四、三维教学目标：知识与技能1.使学生理解交变电流的产生原理，知道什么是中性面。
2.掌握交变电流的变化规律及表示方法。
3.理解交变电流的瞬时值和最大值及中性面的准确含义。
1. 交变电流的产生-教科版选修2-1教案
1. 交变电流的产生-教科版选修2-1教案一、知识概述在现实生活中，我们经常用到交变电流，比如说家庭用电，电影院的投影等等。
那么交变电流是怎么产生的呢？本次教学将会深入探讨交变电流的产生原理和相关知识。
二、教学目标1.掌握交变电流的产生原理；2.理解交变电流在电路中的基本特征；3.能够通过实验和图表进行交变电流的测量、等效替代和计算。
三、教学重点难点重点1.交变电流的产生原理；2.交变电路中电压与电流的变化规律。
难点1.交变电路中电压与电流的相位关系；2.综合运用交变信号频率、振幅、相位等参数进行计算和分析。
四、教学过程1. 引入老师可以问学生「你们平时用电时，是否能听到一些嗡嗡声或观察到明暗闪烁的现象？」，引起学生对交变电流的好奇心，进而介绍本节的内容。
2. 交流电基础概念讲解1.交流电：由于导体内自由电子的定向移动产生的电流，其方向随时间而改变。
2.频率：指电流在一秒钟内重复变化的次数，单位为赫兹(Hz)。
3.周期：指交流电所需的时间来完成一个完整的正向和反向流动，单位为秒(s)。
4.有效值：指与此时值相等的直流电所产生的平均功率相同的交流电的大小，又称为“均方根值”。
5.相位：交流电中正弦波的位移量，一般用角度表示，单位为°。
3. 交变电流的产生原理1.交流电磁感应：当磁通量的大小或方向发生变化时，通过导体上的导电自由电子就会产生感应电流。
2.电磁振荡：建立在LC振荡电路的基础上，具有以固定频率振荡的特点，是许多交流电源的基础。
4. 交变电路中电压与电流变化规律1.正弦波：是描述时间与电压之间的一种关系曲线，在整个周期中，电压的大小和方向都不断变化。
2.交流电的相位关系：电压和电流的相对位移，用于表示不同的交流电源中的总体功率输出，并对这种输出进行可靠的测量。
5. 交变电流的测量和计算1.万用表：学生可亲自动手操作，使用万用表对电流、电压、电阻等物理量进行测量。
2.RC电路的等效替代：分析电路时，学生可使用RC电路进行等效替代，简化计算难度。
《交变电流》教案
