维修常用量具及使用方法
• 在维修过程中，我们维修人员常用来测量 各种工件的尺寸、角度和型状的工具，叫 做量具。在制作零件、检修设备、安装和 调试等各项工作中，都需要用量具来检查 加工件尺寸是否合乎要求。因此，熟悉量 具的结构、性能及其使用方法，是保证维 修质量，提高工作效率必须掌握的一项技 能。
塞尺图
第二章 游标卡尺
游标卡尺是一种中等测量精度的量 具，具有结构简单、使用方便、精度 中等和测量的尺寸范围大等点，可以 用它来测量零件的外径、内径、长度、 宽度、厚度、深度和孔距等，应用范 围很广。
1、游标卡尺的分类
• • • • • • • • 分类： 1、游标卡尺（带测深杆） 2、游标卡尺（可微动调节） 3、深度游标尺 4、高度游标尺 5、带指示表游标卡尺 6、电子数显游标卡尺 7、齿厚游标卡尺
• 二、内外卡钳 • 内外卡钳是最简单的比较量具。外卡 钳是用来测量外径和平面的，内卡钳 是用来测量内径和凹槽的。 • 它们本身都不能直接读出测量结果， 而是把测量得的长度尺寸 (直径也属 于长度尺寸)，在钢直尺上进行读数， 或在钢直尺上先取下所需尺寸,再去检 验零件的直径是否符合。
内外卡钳图
2 、游标卡尺构造 • 1、主尺；2、螺杆；3微调螺母； 4、副尺（游标）；5、副尺量 爪；6、主尺量爪；7、锁紧螺 钉；9、滑块；10、测深量杆 。
目前我国生产的游标卡尺的测量范 围及其游标读数值见表。
• 游标卡尺的测量范围和游标卡尺读数值 mm • 测量范围 游标读数值 测量范围 游标读数值 0～25 0.02；0.05；0.10 300～800 0.05；0.10 0～200 0.02；0.05；0.10 400～1000 0.05；0.10 0～300 0.02；0.05；0.10 600～1500 0.05；0.10 0～500 0.05；0.游标卡尺
第四单元 常用精密量具、量仪 课题二 内径千分尺、杠杆表、量块和正玄规
3、三爪内径千分尺的使用方法
使用三爪内径千分尺测量前，应先用光 面校正环规进行校正，若千分尺的示值不 准，应松开内套管9上的螺钉11，调整内套 管，直到调准为止，在拧紧螺钉11，即可 进行测量。
三爪内径千分尺是三个接触点定心，故 示值未定，测量精度高。在未加接长杆时， 测量孔深的最大值为70mm，当需测量深孔 直径时，应装上接长杆19和接长套18。 三爪内径千分尺的读数方法和外径千分 尺的读数方法一样。
杠杆百分表 1－球面测杆 2－扇形齿轮 3－圆 柱齿轮 4－端面齿轮 5－小齿轮 6－指针 7－扳手 8－钢丝
2、杠杆百分表的刻线原理
杠杆变分表的臂长（球面测杆）为14.85mm， 扇形齿轮2为408齿，圆柱齿轮3为21齿，端面齿 轮4为72齿，小齿轮5为12齿，表盘表面等分80 格。当测杆转动0.8mm（弧长）时，指针6的转 数n为： n=0.8×408×72/（2π×14.85×21×12）=1 由于表盘表面等分80格，当指针转过1格时 表的读数值为0.8/80=0.01mm，故杠杆百分表的 读数精度为0.01mm。
量块是成套使用的根据GB6093-85规 定：量块共有17种套别，每套数目分别为： 1、83、46、38、10、8、6、5。 为了量块量块的组合误差，应尽量选 用最少的量块组成所需的尺寸一般不要求 超过4块. 组合方法；首先消去所需尺寸的最后一 位或几位选取量块，依次类推.
例如：组合28.785、51.99从83块一套的量块中组合。
量块是一种无刻度的标准端面量具。长方六 面体，有两个相互平行的工作面和四个非工作面。 一般由锰钢制造，要求线膨胀 系数小，性质稳 定，耐磨，不易变形等.
量块研合性指的是量块的一个测量面沿另 一个量块的测量面在切向推合力的作用下，由于 分子之间的吸引力，两量块便能牢固地研合在一 起。 由于量块是单值量具，测量范围有限，利 用它的研合性可以将不同的量块组合成所需要的 尺寸。
常用量具的基本知识
0、游标卡尺、外径千分尺、百分表，这三样在工厂称为“三大件”。
1、米制为我国的基本计量制度。
常见的有厘米、毫米、微米。
2、1in=25.4cm
3、1°=π/180rad=0.017453rad 1rad=57°17′30″
4、游标卡尺是一种常用的量具，具有结构简单、使用方便、
精度中等和测量的尺寸范围大等特点，在工厂应用范围很广。
5、它主要由以下几部分组成：①尺身；②游标；③测深尺
6、主尺的刻线间距是1mm，而游标的刻线间距为0.98mm，
主尺与游标刻线间距差是0.02mm。
7、游标卡尺的正确使用和保养P182-P185
8、千分尺读数机构由固定套管和微分筒组成，在固定套管上
刻有50个等分刻度，千分尺测微螺杆的螺距为0.5毫米，因此，当微分筒旋转一周时，测微螺杆移动0.5毫米。
微分筒旋转一个分度时（即1/50转），测微螺杆移动0.01毫米。
9、
千分尺的正确使用和保养P190-P192
10、百分表的工作原理是将测杆的直线位移，经过齿条、齿轮传动转变为指针的角位移，是属于最常见的二级传动形式
11、钟面式百分表尺的正确使用和保养P197-P199
12、90°角度尺制造精度分为00、0、1、2。
千分表百分表的使用知识培训
千分表/百分表的使用
1.依据要测量的孔径的实际规格Φ95+0.04/+0.02mm ，选择测量
范围为50-160mm的百分表/千分表测量架。 将百分表/千分表装卡在弹性夹头当中，并使指针转过一圈左右，
旋紧，锁紧螺母或锁紧装置。
二、百分表/千分表的使用 用内径百分表/千分表测量内径是一种比较量法，测量前应根据
被测孔径的大小，在专用的环规或百分尺/千分尺上调整好尺寸后才 能使用。
调整内径百分表/千分表的尺寸时，选用可替换测头的长度及其 伸出的距离 (大尺寸内径百分表的可替换测头，是用螺纹旋上去的， 故可调整伸出的距离，小尺寸的不能调整 )，应使被测尺寸在活动 测头总移动量的中间位置。
6～10mm；10～18mm；18 ～ 35mm ；35～50mm；50～160mm。
活动测量头
千分表/百分表的使用
3.百分表/千分表的区别： 百分表：分辨力0.01mm, 表盘上每小格表示0.01mm 千分表：分辨力0.001mm, 表盘上每小格表示0.001mm
百分表
千分表
千分表/百分表的使用
千分表/百分表的使用
4.依照校对环规进行校对。将活动测头对齐校对环规的刻线位置， 在孔的轴线方向来回摆动，在轴向找出最小值（即孔的直径处拐 点）。
千分表/百分表的使用
4.假设要将百分表/千分表“0”位置设定为Φ95，那么依照校对环规 的规格Φ95.0192，调整百分表/千分表的表盘，将轴向找出的最小值 对齐在比“0”位置代表的Φ95 还要大0.0192的刻度位置。如果是百 分表，对齐的刻度位置见下图：
千分表/百分表的使用
游标卡尺、千分尺、气动量仪使用手册
• 计量器具的卡盒应摆放在规定的位置，计量器具 应整齐的摆放在卡盒上，计量器具检定合格证应 放在卡盒内，卡盒内不得摆放其他杂物。
• 计量器具必须在有效检定周期内使用，一般检定 周期为6个月.禁止使用超周期的计量器具。
• 使用中和修理后的千分尺及其校对用的量杆不应 有影响使用准确度的缺陷。
外径千分尺的使用和保养
元 • 气动量仪、杠杆千分尺、千分表等精密量具保养不当，过
于脏乱操作者20元
本公司常用计量器具
• 游标卡尺、外径千分尺、百分表、千分表、内径 百分表、齿轮跳动检查仪、气动测量仪、主动测 量仪、热工仪表、专用检具、检测设备等
• 游标卡尺最小分度值是0.02mm. • 千分尺最小分度值是0.01mm. • 百分表最小分度值是0.01mm. • 千分表最小分度值是0.001mm. • 5000倍的气动量仪最小分度值是0.001mm. • 10000倍的气动量仪最小分度值是0.0005mm.
• 卡尺应整齐分别排列于适当地方，不可重 叠放置，并应作适当保养，保持清洁。
千分表和百分表的使用和保养
• 指示表是利用齿条齿轮或测杆齿轮传动， 将测杆的直线位移变为指针的角位移的计 量器具。指示表的表蒙应透明洁净，不应 有气泡和明显的脏物；表盘刻线应清晰平 直，无目力可见的断线和粗细不匀；测头 上不应有碰伤、锈蚀、斑点和明显的缺陷。
计量器具损坏遗失赔偿
• 量具使用不当，保管不善，造成损失和遗失， 由此造成的经济损失，由当事人负责赔偿。
• 人为造成量具严重损伤，但尚能修复者，视情 节赔偿经济损失的20%—50%。

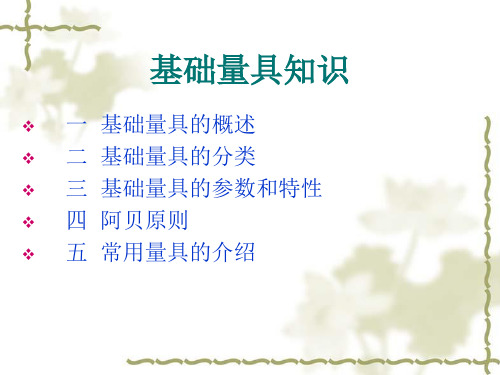

基础量具知识
(正确)
(错误)
(错误)
图3-8 内侧测量的正确位置
(正确)
(错误)
(正确)
(错误)
(错误)
图3-10 槽宽测量取最小值
图3-9 孔径测量取最大值
6.深度测量时,把深度基准面贴平被测物而测量之.不得 向任意方向倾斜.如图 3-11所示. 7.段差测量时,把段差测量面贴平被测面而作测量.由于 深度测量基准面对于段差测量面要小,所以测量中能采 用段差测量的不要用深度测量.如图3-12 8.由于光标卡尺没有测力装置,测量时要掌握好测力.光 标卡尺测量面与被测工件表面应保持正常滑动.有微动 装置的光标卡尺应用微动装置推动活动量爪与被测表 深度基准面与被测物贴平 面良好的接触. 9.卡尺在校正期内发生故障,必须请校正单位修理.重新 校正后方可使用. 10.每日使用卡尺校正器检查示值误差.以0~150mm的 卡尺为例. 受检点 0,20(20)mm, 50(50)mm, 100(100), (正确) (错误) (正确) (错误) 150(150)mm.(括号前为外卡,括号内为内卡). 11.不可给予剧烈冲击,不可掉落或碰撞,不可以做为铁 图3-11 深度测量的正确方法 锤的代用品. 12.不可损坏内测量爪的顶端,不可做为圆规之代用品. 13.不可用卡尺检测旋转加工中的被测物,以免测量面磨 损. 14.光标卡尺读取刻度时应从正面注视刻度. 15.测量小孔时,因为有可能读取最小值,所以要注意给 测量值以补偿. 16.卡尺用完保存时,不可随意乱放,以免碰伤测量爪.并 将正面朝上,本尺量爪与外量爪测量面之间保留0.22mm间隙并锁紧固定螺丝. 图3-12 段差测量正确方法 17.长期保存或没有油时,以无尘纸沾防锈油轻轻擦拭各 部位.使防锈油能够达到每个角落.
简述游标卡尺和千分尺的读数方法
简述游标卡尺和千分尺的读数方法游标卡尺和千分尺是测量工具，常被用来测量物体的尺寸、位置、形状及表面的粗糙度等。
游标卡尺和千分尺的读数方法有很多，但为了准确地进行测量，需要掌握正确的读数方法，以下是对游标卡尺和千分尺的读数方法的详细说明：一、游标卡尺的读数方法1、读准备：正确安装游标卡尺，使游标基准面与测量面水平对齐；2、读数：游标卡尺有两条规格线，一条用红色标记，另外一条用黑色标记，通过观察规格线的位置，确定测量数值；3、把握细节：在测量时，可以乘以游标卡尺型号上显示的倍率进行读数，从而把握测量细节；4、注意事项：游标卡尺的测量精度受安装时的游标高度影响，因此，需要确保游标高度合适，并且使游标器的基准面与测量面保持水平对齐；二、千分尺的读数方法1、读准备：千分尺一般内含一杆，多个千分刻度，其中有一杠是放大比例刻度，有一杠是百分表刻度；2、读数：以放大比例刻度为主，先读取大刻度的位置，再根据千分尺的增减号确定小刻度的位置，再乘以放大尺度，就可以明确测量结果；3、把握细节：以百分表刻度为基准，读取标尺的比例，测量的数值可以很准确的把握；4、注意事项：清洁标尺及标尺上的刻度，以确保读数准确；由此可见，游标卡尺和千分尺的读数方法有一些差异，但基本原理相同，即先读取刻度，并根据放大比例来确定测量数值，以此来准确测量物体的尺寸、位置、形状及表面的粗糙度。
另外，使用这两种测量工具时还要注意安装方法、清洁测量仪器、确定放大比例等，避免影响测量结果的准确性。
总之，游标卡尺和千分尺的使用既可以测量物体的尺寸形状及表面粗糙度，也可以确定物体的精确位置，但在使用时，要注意安装的正确方法，清洁测量仪器，以及准确记录测量结果，以保证测量的准确性，为后续工作奠定基础。
常用量具使用方法简介
百分表 使用： 分度值为0.01mm,量程 为0.5mm,表盘对称刻度， 测量面与测头，使用时 须水平（配合高度尺归 零时不适用） 注意事项： 检查测头是否松动 测量杆的灵活性 夹持架是否可靠
千分尺
外径千分尺
多测头千分尺
实际应用 外径千分尺测量外径和材料厚度
多测头等分尺折弯成形后的厚度
千分尺
操作步骤 1.归零 旋转微分筒使测砧平面与测微 螺杆面重合 2.测量 将被测工件正放在外径千人分 尺导杆内,千分尺的两测量面与被测工 件的测量紧贴及平行,顺时针旋转微分 筒至两测量接近测量物时,再旋转测力 装置使两测量面接触测量面,当听到” 喀嚓”声3次时停止旋转.(确保用力一 致) 3.读数 数显千分尺可以从数字显示器
半径规
定义：又称R规是利用光隙法测量圆弧半径的 工具。用途：用于内外接圆弧和折弯半径的测 量。 优点：效率高 缺点：是目测，故准确度不是很高
R1-R7
R7.5-R15
R15.内外角度的量具
应用：折弯角度测量
2.9塞尺、PIN
• 塞尺又称测微片或厚薄规用于检验间隙的 测量器具之一
专用量具：指专门为检测工件某一技术 参数而设计制造的量具。如内外沟槽卡 尺、钢丝绳卡尺、步距规等。（了解）
通用量具按原理分类： 游标类（卡尺类） 千分尺类（测微类） 指示表类 以上一般称三大量具
量具选用： 合理选用量具，可以大大提高生 产效率和测量精度，也可以为公 司节省生产费用，也为计量管理 带来方便，要做到合理选用。 选用合适测量范围量具 满足测量精度要求 考虑选用测量效率高，使用方 便快捷量具 从经济上选择
2.9塞尺、PIN
PIN规 光滑塞规是一种用来测量工件内尺 寸的精密量具，光面塞规做成最大 极限尺寸和最小极限尺寸两种。它 的最小极限尺寸一端叫做通端，最 大极限尺寸一端叫做止端，在测量 中通端塞规应通过小径，且止端塞 规则不应通过小径。
13--常用量具的识读
钢 板 尺
钢板尺刻有公制或英制尺寸，1英寸=25.4mm 钢板尺的长度规格一般有150、200、300、 500等几种，钢板尺的测量精度一般只能达 到0.2～0.5mm。
1.游 标 卡 尺
游标卡尺是一种比较精密的量具，在测量中用 得最多。通常用来测量精度较高的工件。它可以 直接测量出工件的内外直径、长度、宽度和深度 等尺寸。游标卡尺的测量精度一般为0.1mm、 0.05mm、0.02mm三种。
图2 百分表安装方法
图3 百分表尺寸校正与检验方法
使用百分表注意事项
5、用百分表校正或测量零件时，如图3所示。应当使测量杆有一定的初 始测力。即在测量头与零件表面接触时，测量杆应有0.3～1mm的压 缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然 后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的 圆头，拉起和放松几次，检查指针所指的零位有无改变。当指针的零 位稳定后，再开始测量或校正零件的工作。如果是校正零件，此时开 始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数 值。
图1 安装在专用夹持架上的百分表
使用百分表注意事项
3、用百分表或千分表测量零件时，测量杆 必须垂直于被测量表面。图2所示。即使 测量杆的轴线与被测量尺寸的方向一致， 否则将使测量杆活动不灵活或使测量结 果不准确。 4、测量时，不要使测量杆的行 程超过它的测量范围；不要使测 量头突然撞在零件上；不要使百 分表和千分表受到剧烈的振动和 撞击，亦不要把零件强迫推入测 量头下，免得损坏百分表和千分 表的机件而失去精度。因此，用 百分表测量表面粗糙或有显著凹 凸不平的零件是错误的。
图3 百分表尺寸校正与检验方法
使用百分表注意事项
6、检查工件平整度或平行度时，如图4所示。将工件放 在平台上，使测量头与工件表面接触，调整指针使摆动， 然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件， 当指针顺时针摆动时，说明了工件偏高，反时针摆动，则 说明了工件偏低了。
钳工常用量具游标卡尺千分尺说课稿
《钳工常用量具的使用》说课稿宜兴市张渚中等专业学校陈章各位评委大家好！今天，我要说课的题目是《钳工常用量具的使用》，我将从说教材，说教法，说学法，说教学过程，说教学反思等几个方面来阐述这堂课。
一、教材特点、内容简析及基本情况(一)教材的特点分析所选教材《钳工技能训练项目教程》[编号为ISBN978-7-5427-4333-6]是由上海科学普及出版社出版的中等职业学校项目型规划教材,本书以培养技能型人才为出发点，结合劳动和社会保障部制订的职业技能鉴定标准而编写的，本书按照“以就业为导向，以能力为本位”的职业教育思路本着实际、实用、实效的原则，注重理论联系实际，重点在操作技能训练。
(二)本课题在整体知识与能力结构中的位置本课题是数控、模具、机电、汽修专业《钳工技能训练》第二章的内容，钳工常用量具及测量练习，具有很强的实践性，其主要任务是提高学生正确使用常用量具的技能，为后续的实训和工作打下坚实的基础，从而最终达到专业岗位所要求的各项能力。
(三)课时与授课地点1、课时：4节课课时分配：游标卡尺 1节千分尺 1节万能角度尺 1节百分表高度游标卡尺角尺等 1节2、授课地点：多媒体教室(四)教学目标设计1、知识目标①了解常用量具的使用场合；②理解游标卡尺、千分尺、百分表等常用量具的测量精度及测量范围。
③了解量具在工业生产中的重要作用。
2、能力目标①掌握游标卡尺、千分尺、百分表等通用量具的测量方法、读数方法；②能应用所学知识进行工件测量，并根据测量结果判断被测工件是否合格。
3、情感目标①增强学生的专业学习兴趣与自信心；②增强学生对岗位工作的责任感；③增强学生的团队协作能力、沟通能力和创新意识。
④增强学生的自学能力，适应社会不断发展的需要。
4、教学重点、难点①重点让学生掌握游标卡尺、千分尺的正确使用方法；②难点在于测量操作的规范性与结果的准确性。
二、学情分析本次教学面对的是中职生，在他们以往的学习中对游标卡尺有过简单的了解，但是学习积极性需要提高，为了激发学生更深一步学习卡尺的积极性就必须很好的设置课题导入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分
类
结 构
千分尺
精 度 使 用 读 数
1、千分尺的分类
内径千分尺 内测千分尺 外径千分尺
公法线千分尺
螺纹千分尺
深度千分尺
2、外径千分尺的结构
3、千分尺的精度
4、千分尺的使用
4、千分尺的使用
5、千分尺的读数
5、千分尺的读数
半刻度 固定刻度： 每刻度为1 毫米 可动刻度
0 45
0 1 2 40
4、游标卡尺的使用：
示例一：内径测量
图一的测定面与卡尺成为水平，已发生倾斜造成了测量误差。 卡尺内抓 卡尺内抓
图八
NG
图九
NG
图一
图二
4、游标卡尺的使用
示例二：深度测定
图一的测定面与卡尺的测深尺没有成为直角，已发生倾斜造成了测量误差。
图一
图二
4、游标卡尺的使用：
示例三：外径测量
图一的测定面与卡尺成为水平，已发生倾斜造成了测量误差。
不合格处理单流程
和义广业
成人成己
4、游标卡尺的使用：
5、游标卡尺的读数
首先确认游标卡尺的精度每小格是0.02mm
+ 副尺读数 36mm + 10 * 0.02
主尺读数
5、游标卡尺的读数：
40 50 60
mm
0.05mm
小 练 习
0
2
4
6
8
10
(1)
70 80 90 100
41.30mm
110
mm0.02mm0 Nhomakorabea1
2
3
4
(2)
74.20mm
短指针 小刻度盘
外壳
轴杆 测杆 测头
只能测出相对数值，不能测出绝对值。 主要用来测量工件的尺寸、形状和位置误差（如圆度、平
面度、垂直度、跳动等），也可在机床上于工件的安装找正
37
3、指示表的精度
百分表精度为0.01mm 千分表精度为0.001mm
0.01mm 1.0mm
4、百分表的使用
工作原理
通过测杆上 齿条与齿轮的传 动配合，将测杆 的直线运动转换 成指针的角度偏 移，根据指针偏 移的角度，从刻 度盘上读取测量 值。
4、百分表的使用
4、百分表的使用
5、百分表的读数
0
短指针的读数 + 长指针的读数 = 测量杆移动的距离
0格 + 4格×0.01mm/格＝ 0.04mm
不合格处理流程
目录
基础量具使用
不合格处理流程
案例讲解
分 类 结 构
卡尺
精 度 使 用 读 数
1、卡尺的分类
游标卡尺
表盘卡尺
电子数显卡尺
2、游标卡尺的结构、功能
内侧量爪
主尺
前 端 面 外侧量爪
副尺
深度量杆
4
3、游标卡尺的精度
游标卡尺分为10分度、20分度和50分度三种 1. 10分度的游标卡尺可精确到0.1mm , 2. 20分度的游标卡尺可精确到0.05mm , 3. 50分度的游标卡尺则可以精确到0.02mm。
注意！ 末尾估读
（46x0.01）= 2.960mm 2mm + 0.5mm +
5、千分尺的读数
小 练 习
0.37mm
x
分 类 结 构
指示表
精 度
量具
使 用 读 数
1、指示表量具的分类
指针式百分表 指针式千分表
外径百分表
内 径 百 分 表
2、百分表的结构
保护帽 长指针 限位指针 限位螺钉
大刻度盘
