电子线路计算机辅助设计课程教学实践探索
电子线路CAD课程设计
电子线路CAD课程设计电子线路CAD课程设计一、课程简介电子线路CAD课程旨在为电子工程专业学生提供如何使用计算机辅助设计软件（CAD）进行电子线路设计的基本知识和技能。
本课程包括PCB设计理论、软件操作、实例分析，以及相关知识点的详细讲解。
本课程设计侧重于实践操作与理论结合，旨在帮助学生更好地掌握CAD软件的操作技能，并能够灵活使用CAD软件进行电子线路设计。
二、教学方法本课程教学主要采用“理论讲解+实例操作”的教学方法。
其中，理论讲解部分主要阐述相关概念、方法和技巧，帮助学生了解和掌握CAD软件的不同功能，实例操作则是具体应用CAD软件进行电子线路设计的过程，通过举例，能够使学生更好地理解和掌握这些概念和方法。
此外，还将采用小组项目学习的方式，让学生分组进行电子线路设计项目，并在课堂上进行讲解和交流。
三、课程内容本课程的主要内容包括以下几个方面：1. 电子线路CAD软件介绍本章主要介绍电子线路CAD软件的相关知识，包括电子线路CAD软件类型、特点、功能和使用方法等。
通过对各类电子线路CAD软件的介绍，让学生了解各种软件的特点和应用场景，可以在实际应用中灵活选择。
2. PCB设计基础本章主要介绍PCB设计的概念、原理、分类和特征。
其中，涉及到PCB设计的常用元件、其接口定义和规范以及按业务需求进行的PCB设计流程等。
3. PCB设计规范本章主要介绍PCB设计的规范，包括布线规范、元器件布局规范、PCB尺寸规范、热量处理规范等。
着重讲述PCB设计中常见的问题，并给出相应的解决方案。
4. 电路仿真与分析本章主要介绍电路仿真的概念、方法和工具，探讨电路仿真的原理和模型。
着重剖析了电路仿真的结果及分析方法，同时给出电路仿真中常见问题的解决方法。
5. PCB参数控制与输出本章主要阐述PCB的参数控制及输出方法。
讲述PCB文件格式、文件特点和输出方法，以及常用的PCB文件格式。
四、实验与应用本课程将设置电子线路CAD实验室，为学生提供实验机会。
电子线路CAD课程的教学探讨

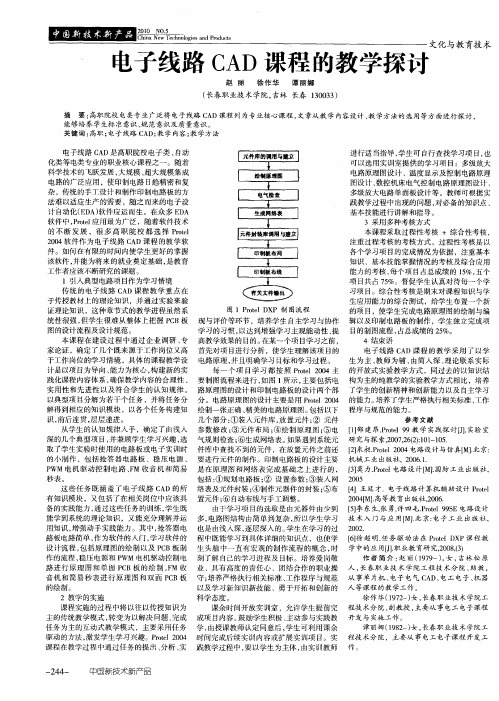

Ｃｈｎ ｅ ｅ ｈ ｏｏ ｉｓａ ｄ Ｐ ｏ ｕ ｔ ｉａ Ｎ ｗ Ｔ ｃ ｎ ｌｇｅ ｎ 子线路 Ｃ Ｄ课程 的教学探讨 Ａ
赵 丽 徐 作 华 谭丽 娜
（ 长春 职业技术学院 ， 吉林 长春 １０ ３ ） ３０ ３
摘 要： 高职 院校 电类专 业广 泛将 电子 线路 Ｃ Ｄ课 程 列为 专业核 心课 程 ， 从教 学 内容 设计 、 学方 法 的选 用等 方面进 行探 讨 ， Ａ 文章 教 能 够培养 学生标 准 意识 、 范 意识及 质量 意识 。 规 关键 词 ： 高职 ； 电子线路 Ｃ Ｄ 教 学 内容 ； 学方 法 Ａ ； 教 电子线 路 Ｃ Ｄ是 高职 院校 电子类 、 Ａ 自动 进 行适 当指 导 ， 学生 可 自行 查 找学 习项 目， 也 元件库的调用岛靛囊 化类 等 电类 专业 的职业 核心课 程 之一 。随着 可 以选 用实 训室 提供 的学 习项 目 ：多级 放大 Ｉ 科学 技术 的飞跃 发展 ， 规模 、 大规 模集 成 大 超 电路原 理 图设 计 、温度 显示 及控 制 电路原 理 路１ 蘸翌翻 Ｉ Ｉ 电路 的广 泛应 用 ，使 印制 电路 日趋精 密 和复 图设 汁 、 机床 电气 控制 电路 原理 图设 计 、 数控 Ｉ 杂 ，传 统 的手： 设计 和制 作 印制 电路 板 的方 ｒ 多级 放 大 电路 单 面板设 计 等 。教 师 可根据 实 电气 齄 壹 法难 以适应 生产 的需 要 ，随之 而来 的 电子 设 践教 学过 程 中出现 的 问题 ， 对必 备 的知识点 、 鲁 计 自动化 （Ｄ 软件应 运 而生 。在 众多 Ｅ Ａ Ｅ Ａ） Ｄ 生成 膊络裘 基本 技 能进行 讲解 和指导 。 软 件 中 ，ｒｔ 应 用最 为广 泛 ，随着 软件 技 术 Ｐｏ ｌ ｅ ３采用 多种 考核方 式 ‘ 的 不 断 发 展 ，很 多 高 职 院 校 都 选 择 Ｐｏ ｌ ｒｔ ｅ 本课 程采取 过 程性 考核 ＋综 合性 考核 ， 元件封鞔痒调糟姆建立 ２ ０ 件作 为 电 子线 路 Ｃ Ｄ课 程 的 教学 软 ０４软 Ａ 注重 过程 考核 的考 核方 式 。过程性 考核 是 以 ● 件 。如何 在有 限 的时 问 内使学生 更好 的掌握 各个 学 习项 目的完 成情 况为 依据 ，注重 基本 Ｉ 印翻 Ｉ局 橡搿 该 软件 ， 为将来 的就业 奠定 基础 ， 教育 并能 是 ｌ 知识 、基本 技能 掌握 情况 的考 核及 综合 应用 工作 者应 该不 断研究 的课 题 。 『 印制 稚缱 扳 能力 的考核 ， 每个 项 目占总成绩 的 １％， ５ 五个 １引 入典 型 电路 项 目作为学 习情 境 项 目 占 ７ ％。督促 学 生认 真对待 每一 个学 共 ５ 传 统 的 电子 线 路 Ｃ Ｄ课 程 教 学 重 点 在 Ａ 习项 目。综 合性 考核 是期 末对 课程 知识 与学 于传 授教 材上 的理 论 知识 ，并通 过实 验来 验 生 应用 能力 的综 合 测试 ，给学 生布 置一 个新 图 １ Ｐ ｏｅ Ｄ ｒｔｌ ＸＰ 制 图 流 程 证理 论知 识 ，这种 章 节式 的教学 进程 虽然 系 的项 目，使 学生 完成 电路原 理 图 的绘制 与编 统性 很 强 ， 学 生很 难 从整 体 上把 握 Ｐ Ｂ板 现与评 价等 环 节 ，培 养学 生 自主学 习 与协作 辑 以及 印制 电路 板 的制作 ，学 生独 立完成 项 但 Ｃ 图 的设计 流程及 设计 规范 。 学习 的习惯 ， 以达到增 强 学 习主观 能动 性 、 提 目的制 图流 程 ， 占总成绩 的 ２％。 ５ 本课 程在 建 设 过 程 中通 过 企 业 调研 、 专 高 教学 效果 的 目的。 某一个 项 目学 习之前 ， 在 ４结束 语 家论 证 ，确 定 了几个 既来 源 于工 作 岗位又 高 首先 对 项 目进行 分析 ，使 学生 理解 该项 目的 电子 线路 Ｃ Ｄ课 程 的 教学 采 用 了以 学 Ａ 于Ｔ作 岗位 的学 习情 境 ，具体 的课 程 教学设 电路原 理 ， 并且 明确 学 习 目标 和学 习过 程 。 生为主、 教师 为 辅 、 由简人 深 、 论联 系 实 际 理 计是 以项 目为导 向、 能力 为核 心 ， 建新 的 实 构 每 一 个 项 目学 习都 按 照 Ｐｏ ｌ２０ 主 的开放式实验教学方式 ，同过去的以知识结 ｒｔ ０ ｅ ４ 践化课 程 内容体 系 ， 教学 内容 的合 理性 、 要 制 图流程 来进 行 ， 确保 如图 １ 所示 ， 主要包 括 电 构 为主 的纯教 学 的实验 教学 方 式相 比 ，培 养 实用 性 和先 进 性 以及 符 合学 生 的认 知 规 律 。 路原 理 图的设计 和 印制 电路 板 的设计 两个 部 了学 生 的创 新 精神 和创新 能力 以及 自主学 习 以典 型项 目分解 为若 干个 任 务 ，并 将任 务分 分 。 电路 原 理图 的设计 主要是用 Ｐｏ ｌ２０ 的能力 。 ｒ ｅ ０４ ｔ 培养 了学生 严格 执行相 关标 准 、二 １作 解 得 到相应 的知 识模 块 ，以各 个任 务构 建知 绘制 一 张正确 、 的 电路 原理 图 。 精美 包括 以下 程序 与规范 的能 力 。 识， 前后 连贯 ， 层递 进 。 层 几个 部分 ： 入元 件库 ， 置元 件 ； 元 件 ①装 放 ② 参 考 文 献 从学 生 的认 知规 律人 手 ，确定 了 由浅人 参数修改 ； １ｌ ］￣ Ｐｏ ｌ ９教 ｔ Ｊ 实验 １ ③元件布局 ； ④绘制原理图 ； ⑤电 ［ ｇ 建 昂．ｒ ｅ ９ 学 实践 探 讨 ｆ＿ 室 深 的几个 典 型项 目， 顾 学生 学 习兴趣 ， 并兼 选 气规则 检查 ； 生成 网络表 。 ⑥ 如果 遇 到系统 元 研 究与探 索，０ ７２ ｆ１ ０ — ０ ． ２ ０ ，６２： １ １５ １ 取 了学 生实验 时使 用 的 电路 板 或 电子实 训 时 件库 中查 找不 到 的元件 ，在 放置 元件 之前 还 【 米昶 ． ｏ ｌ２ ０ ２ ］ Ｐ ｔ ０ ４电路 设 计 与仿真 ｆ ． ： ｒｅ 北京 的小 制作 ，包 括 抢答 器 电路 板 、稳 压 电 源 、 要进行 元件 的制 作 。印 制 电路板 的设 计 主要 机 械 工业 出版社 ２ ０ ．． ０ ６１ Ｐ ＷＭ 电 机驱 动 控 制 电路 、Ｍ 收 音 机 和 简易 是在 原 理 图和 网络表 完 成基 础 之 上进 行 的 ， 【】 力． ｏ ｌ Ｆ ３莫 Ｐ ｔ 电路 设 计［ １ ｒｅ Ｍ． 国防 工业 出版 社， 秒表。 ００ 包括 ： 规 划 电路板 ； 设 置 参数 ； 入 网 ２ ５ ① ② ③装 这些 任 务 既 涵 盖 了 电 子线 路 Ｃ Ｄ 的所 络表及 元件 封装 ； 制作元 器件 的封装 ； 布 ｆ】王廷 才．电子 线路 计 算机 辅助 设计 Ｐｏ ｌ Ａ ④ ⑤ ４ ｒｔ ｅ 有知 识模 块 ，又包括 了在相 关 岗位 中应该 具 置元件 ； 自动布 线与 手工调 整 。 ⑥ ２ ０［ ． ０ Ｍ］ ４ 高等教 育 出版 社， ０ ． ２ ６ ０ 备 的实践 能力 ， 通过 这些 任务 的训 练 ， 学生 既 ５ 】 张 许 Ｐ ｔ Ｓ ｒｅ ９ 由于学 习项 目的选 取 是 由元器 件 由少 到 『 李 东生， 勇， 四毛 ． ｏ ｌ ９ Ｅ电路设 计 能学 到系统 的理 论 知识 ，又 能充 分理 解并 运 多 ， 电路 网结 构 由简单 到复 杂 ， 以学生 学 习 技 术 入 门与 应 用 ｆ １ 京： 子 工 业 出版 社 ， 所 Ｍ． 北 电 ０ ２． 用知 识 ， 强动 手实 践能 力 。其 中 ， 器 电 也 是 由浅人 深 ， 深入 的 。 增 抢答 逐层 学生 在学 习 的过 ２ ０ 路板 电路简 单 ， 作为 软件 的入 门 ， 学习 软件 的 程 中既 能学 习到 具体 详细 的知 识点 ，也 使学 徐 超 明． 务 驱动 法在 Ｐｏ ｌＤ Ｐ课 程教 任 ｒｔ Ｘ ｅ 设计 流程 ， 括 原理 图 的绘 制 以及 Ｐ Ｂ板 制 生 头 脑 中一 直 有宏 观 的制 作 流 程 的概 念 ， 包 Ｃ 时 学 中的应 用 ｌ． 业教 育研 究， ０ ，） 职 Ｊ Ｉ ２ ８３ ０ （ 作的 流程 ， 压 电源和 Ｐ 稳 ＷＭ 电机 驱动 控制 电 刻 了解 自己 的学 习进程 及 目标 。培 养爱 岗敬 作 者 简 介 ： 丽 （ ９ ９ ， ， 林松 原 赵 １７ 一） 女 吉 路进 行 原 理 图 和 单 面 Ｐ Ｂ板 的 绘 制 ，Ｍ 收 业 、具 有高度 的 责任 心 、团结 合作 的职业 操 人 ， Ｃ Ｆ 长春 职 业技 术 学 院工 程技 术 分 院 、 教 ， 助 音机 和简 易 秒 表 进 行 原 理 图 和双 面 Ｐ Ｂ板 守 ； Ｃ 电子 电 气 Ｃ Ｄ 电工 电子 、 器 Ａ 、 机 培养严 格执 行相 关 标准 、 工作 程 序与 规范 从 事单 片机 、 的绘制 。 以及 学 习新知 识新 技 能 、勇于 开拓 和创新 的 人 等课 程 的教 学工作 。 ２ 教学 的实施 科 学态度 。 徐 作 华（ ９ ２ ） ， １７ 一 女 长春 职业技 术 学院 工 课 程实施 的过 程 中将 以往 以传 授知 识为 课 余 时 间开放 实训 室 ，允许 学生 提前 完 程技 术分 院 、 授 ， 从 事 电工 电子课 程 副教 主要 主的传 统教 学模式 ， 变为 以解 决 问题 、 转 完成 成项 目内容 。 励学 生积 极 、 动参 与实践 教 开发 与 实施 工 作。 鼓 主 任 务 为主 的互 动 式教 学模 式 ，主要 采用 任务 学 ， 谭 丽 娜（９２ ） ， １８ 一女 长春职 业技 术 学院 ｘ － ． 由授课 教 师认定 同 意后 ， 学生 可利 用课 余 驱 动 的方法 ， 发学 生学 习兴趣 。 ｒ ｅ ２０ 时 间完 成后 续 实训 内容 或扩 展实 训项 目。实 程 技 术分 院 ，主要 从 事 电工 电子课 程 开发工 激 Ｐｏ ｌ ０４ ｔ 课程 在教 学过 程 中通过 任务 的提 出 、 分析 、 实 践教 学过程 中 ， 以学生 为 主体 ， 训教 师 作 要 由实
电子线路cad实验报告
电子线路cad实验报告电子线路CAD实验报告引言：电子线路CAD（Computer-Aided Design）是一种利用计算机辅助设计的技术，广泛应用于电子工程领域。
本实验旨在通过使用CAD软件，设计和模拟一个简单的电子线路，并对其性能进行评估和分析。
实验步骤：1. 选取电子线路的设计目标和要求。
在本实验中，我们选择了一个简单的放大器电路作为示例。
设计要求包括增益、频率响应和失真等方面。
2. 使用CAD软件绘制电子线路的原理图。
在绘制原理图时，需要考虑电路的拓扑结构、元件的连接方式和电源的配置等因素。
3. 选择合适的元件并进行参数设置。
根据电子线路的设计要求，选择适当的电阻、电容和晶体管等元件，并设置其参数，如阻值、容值和放大倍数等。
4. 进行电路的仿真和分析。
利用CAD软件提供的仿真功能，对设计的电子线路进行模拟运行，并记录输出信号的波形、频谱和相位等参数。
5. 评估电子线路的性能。
根据仿真结果，对电子线路的增益、频率响应和失真等性能进行评估，并与设计要求进行比较分析。
实验结果与讨论：通过CAD软件的仿真分析，我们得到了电子线路的性能数据。
根据实验设计的要求，我们对电子线路的增益进行了评估。
结果显示，该电子线路的增益满足设计要求，并且在设计频率范围内保持稳定。
此外，我们还对电子线路的频率响应进行了分析，结果显示在设计频率范围内，电子线路的响应平坦，没有明显的衰减或共振现象。
最后，我们对电子线路的失真进行了评估，结果显示失真较小，符合设计要求。
实验结论：通过本次实验，我们成功地利用CAD软件设计和模拟了一个简单的放大器电路，并对其性能进行了评估。
实验结果表明，在设计要求范围内，该电子线路的增益、频率响应和失真等性能均符合预期。
这证明了CAD技术在电子工程领域的重要性和应用价值。
结语：电子线路CAD实验是电子工程专业的基础实验之一，通过实践操作和分析，可以帮助学生深入理解电子线路的设计原理和技术要点。
电子线路cad实训总结(8篇)
电子线路cad实训总结（8篇）电子线路cad实训总结篇1随着计算机技术的发展，电路设计中的很多工作都可以交给计算机来完成，这就大大减轻了设计人员的手工劳动，并且保证了设计的规范性。
因此，电子设计自动化(EDA)已经成为不可逆转的时代潮流。
而这一潮流来自于计算机辅助设计(Computer Adied Design，CAD)。
(1)电子线路CAD是使用计算机来完成电子线路的设计过程，包括电路原理的编辑、电路功能仿真、工作环境模拟、印制板设计(包括自动布局、自动布线)与检测(包括布线、布局规则的检测和信号完整性分析)等。
Protel 99SE中共有十个小项目。
完成Protel 99SE安装，了解了系统的基本功能后，用户可以对Protel 99SE的系统环境进行设置，以适应自己的操作习惯。
在计算机上，利用电子线路Protel 99SE软件进行电路设计的过程大致如下：(2)电子线路原理图的设计。
原理图编辑是电路CAD设计的前提，因此原理图编辑(Schematic Edit)是电路CAD软件必备的功能。
(3)原理图元件库文件的设计。
它包括创建原理图元件库文件和创建复合元件库。
(4)电子线路PCB电路板的设计。
PCB(Printed Circle Board ，印制电路板)设计是电子产品由原理设计转换为产品的一个重要过程，为实现电路原理图所描述的电路，设计者需要设计满足原理图要求的PCB。
(5)PCB元件封装库设计。
为了方便用户处理设计中的PCB元件封装，Protel 99SE提供了PCB元件封装编辑器，用户可以在该编辑器中对PCB元件封装库进行编辑操作，包括复制PCB元件封装，删除PCB元件封装、新建自定义的PCB元件封装以及修改PCB元件封装等。
Protel 99SE是ProklTechnology公司开发的基于Windows环境下的电路板设计软件。
该软件功能强大，人机界面友好，易学易用，仍然是大中专院校电学专业必学课程，同时也是业界人士首选的电路板设计工具。
《电子电路CAD》课程实践教学改革探讨
《电子电路CAD》课程实践教学改革探讨电子电路CAD是电子工程专业的重要课程之一，也是学生培养电子设计和仿真能力的关键课程。
传统的电子电路CAD教学存在一些问题，如教学内容过于理论化，缺乏实践操作环节，学生对电路CAD软件的运用能力不强等。
对电子电路CAD课程进行实践教学改革非常必要和重要。
实践教学改革应重视实际应用。
传统的电子电路CAD教学主要以理论课讲授为主，而忽视了实际应用环节。
实践教学改革应在课程中引入实际案例，通过实际仿真和实验操作来加深学生对电路CAD软件的理解和运用能力，增强学生的实际应用能力。
实践教学改革应注重培养学生的创新能力。
电子电路CAD涉及到电子设计和仿真，是一个创新性较强的课程。
传统的教学中，往往只注重学生的动手操作能力，而忽视了学生的创新能力培养。
实践教学改革应引导学生进行自主设计和创新，培养其解决实际问题的能力。
实践教学改革应注重培养学生团队合作能力。
电子电路CAD项目往往需要学生进行团队合作，培养学生的团队合作能力至关重要。
实践教学改革应在课程中引入团队合作项目，提供合适的实践环境，激发学生的合作意识和团队精神。
实践教学改革还应注重教师和学生互动。
传统教学中，教师通常是知识传授者，而学生是被动接受者。
实践教学改革应加强教师和学生的互动，使学生参与到课程的设计和实践中，培养学生的自主学习能力和问题解决能力。
电子电路CAD课程实践教学改革应注重实际应用、培养创新能力、团队合作能力和教师与学生的互动。
通过这些改革，可以促进学生对电子电路CAD的理解和运用能力的提升，提高学生的综合能力，为他们将来的职业发展奠定基础。
计算机辅助电气电子线路设计课程设计
计算机辅助电气电子线路设计课程设计一、课程设计的目的通过本课程的实习，使学生掌握设计电路原理图、制作电路原理图元器件库、电气法则测试、管理设计文件、制作各种印制电路板、制作印制板封装库的方法和实际应用技巧；使学生掌握电路原理图的设计方法，掌握电路板的绘制方法和技巧；培养学生的动手操作能力，提高学生的专业技能水平；为学生胜任实际PCB板设计打下坚实的基础。
主要包括以下内容：1、电气原理图（SCH）设计系统。
2、电气原理图元件库编辑。
3、印制电路板（PCB）设计系统。
4、印制电路板元件库编辑。
二、课程设计的内容（一）原理图（SCH）设计系统（1）原理图的设计步骤；（2）绘制电路原理图；（3）文件管理；（4）生成网络表文件；（5）层次原理图的设计。
基本要求：掌握原理图的设计步骤，会绘制电路原理图，利用原理图生产网络表，以达到检查原理图的正确性的目的；熟悉文件管理的方法和层次原理图的设计方法。
（二）原理图元件库编辑（1）原理图元件库编辑器；（2）原理图元件库绘图工具和命令；（3）制作自己的元件库。
基本要求：熟悉原理图元件库的编辑环境，熟练使用元件库的常用工具和命令，会制自己的元件库。
（三）印制电路板（PCB）设计系统（1）印制电路板（PCB ）的布线流程； （2）设置电路板工作层面和工作参数； （3）元件布局； （4）手动布线；（5）电路板信息报表生成。
基本要求：熟悉PCB 布线的流程，熟练设置电路板的工作层面和参数，根据实际情况，规范的对元件进行布局。
掌握自动布线和手动布线的方法，并会对布线后生成的信息报表进行检查，以达到修改完善PCB 的目的。
（四）印制电路板元件库编辑（1）PCB 元件库编辑器；（2）PCB 元件库绘图工具和命令； （3）制作自己的PCB 元件库基本要求：基本要求：熟悉印制电路元件库的编辑环境，熟练使用元件库的常用工具和命令，会制作自己的元件库。
三、课程设计的具体要求按照给定的电气原理图样本图绘制原理图和PCB 图，其中学号尾号为单号的学生设计第一张图，为双号的学生设计第二张图：R P 3L4R530216图1 dpj 原理图图2 Power原理图四、课程设计报告格式1、课程设计任务书2、电气元器件图设计3、电气原理图设计4、元器件封装设计5、PCB图设计6、设计体会7、上交原理图和PCB图的电子版。
电子线路cad实习报告
电子线路cad实习报告一、导言电子线路是现代电子产品的基础，而CAD（计算机辅助设计）技术则是电子线路设计中不可或缺的工具。
本次实习期间，我有幸参与了一家知名电子技术公司的CAD设计团队，通过实习，我深入了解了电子线路CAD的工作流程和技术应用，积累了宝贵的实践经验。
二、实习内容1. 设计规范熟悉在CAD设计过程中，遵守设计规范是保证电子线路品质的重要环节。
在实习初期，我花费大量时间熟悉公司的设计规范，掌握了电子线路设计的基本原则和要求。
这包括线路布局、走线、元器件封装及连接方式等。
2. 使用CAD软件CAD软件是电子线路设计的核心，我在实习期间主要掌握了两种主流的CAD软件：Altium Designer和OrCAD。
Altium Designer是一款功能强大、使用便捷的PCB设计软件，而OrCAD在模拟电路设计方面有独特的优势。
通过使用这些软件，我能够绘制电路原理图、设计PCB板和进行仿真分析。
3. 电路分析与测试在实习过程中，我参与了多个电路设计项目，其中包括模拟电路和数字电路。
通过对电路的分析和测试，我深入了解了电子线路的工作原理、特性和应用场景。
我学会了使用示波器、频谱分析仪等测试仪器，了解了如何检测电路中的问题，并进行修复。
4. 与团队合作在CAD设计团队中，合作是必不可少的。
我与其他实习生和工程师共同参与了多个项目，从初步设计到最终产品的发布，每个人都扮演了不同的角色。
通过团队合作，我学会了倾听他人的意见和反馈，了解了如何调整自己的设计方案，以满足不同的需求。
三、实践经验1. 学术理论与实践结合在大学的学习过程中，我积累了很多关于电子线路设计的理论知识。
但仅有理论知识是不够的，通过实习，我将学到的知识应用到实际项目中，更深入地理解了电子线路设计的各个环节。
实践经验帮助我更好地理解了理论知识，并提高了解决问题的能力。
2. 沟通与协调能力在与团队成员的合作中，我学会了如何与他人有效地沟通和协调。
电子线路CAD教学改革探索
• 18•针对电子线路CAD 实际教学中存在的问题，本文在提升学生对课程的兴趣、培养学生动手能力和创新意识方面提出了电子线路CAD 教学的一些改革措施，最终实际的教学效果证明以上措施具有较好的实效。
电子线路CAD 是一门设计性、应用性较强的课程，它是电子信息类专业学生必须掌握的电路设计与分析工具。
掌握它将为后续课程学习、课程设计、毕业设计、电子设计竞赛、电路设计等提供一个良好的应用工具。
近年学院的电子线路CAD 教学经过几年的发展，在各个方面有了比较大的进步，形成了自己的特色，本人也在学校从事电子线路CAD 的教学多年，发现在实践中仍然存在一些问题，归纳起来有如下几个方面：首先是电子线路CAD 的理论教学的部分内容脱离学生的实际情况，内容上过于求全，原有教学大纲规定的教学内容不仅包括电路原理图设计、印刷电路板设计，还包含要求比较高的信号完整性分析、可编程逻辑器件设计和电路仿真部分，对于大二学生来说，这部分内容抽象难懂，显然不合适，不仅学生的学习效果很差，同时还占用宝贵的课时，另外一方面，PCB 设计相关的前期基础比较薄弱，如学生对电磁场与电磁兼容理论基础掌握不好或者基本没有掌握，大大影响印刷电路板设计的学习效果，这些情况在多年的教学过程中得到了验证。
第二是电子线路CAD 的实践环节不够重视。
电子线路CAD 技术作为综合现代电子技术和计算机技术的最新研究成果,作为电子设计与制造中的主流技术已成为理工科专业学生必备技能之一，然而实际上现有的电子线路CAD 课程的教学却是枯燥乏味的纸上谈兵式的教学，大部分学生没有亲自动手用专业设计软件进行PCB 板的设计到制作和调试一块电路板，学习环节缺乏一个良性正反馈，这样没有能够有效地激发学生学习的兴趣、调动学生学习的积极性和主动性。
第三是教学方法陈旧、未能与时俱进。
目前电子线路CAD 课程教学模式依旧是传统的“灌输式”教学模式。
教师在交互式教室进行讲授、演示、操作，学生然后照着老师进行相应的操作，作为一门专业性和实践性都非常强的课程，学习主观能动性差，不愿动手绘图及手工制板，没有实际制作电路板的经验，最终大多数的学生学习的兴趣不高，其积极性和主动性也大打折扣。
《电子电路CAD》课程实践教学改革探讨
《电子电路CAD》课程实践教学改革探讨
电子电路CAD是电子信息科学与技术专业的一门重要课程，它主要介绍了电子电路的设计原理和CAD软件的使用。
传统的教学方式往往过于注重理论知识的灌输，缺乏实践操作的环节，导致学生对课程内容理解不深刻，应用能力不足。
对于电子电路CAD课程的实践教学改革提出了迫切的需求。
在电子电路CAD课程的实践教学中引入项目式学习，强调学生的实践操作能力。
可以通过每个学期大作业和小作业的形式，要求学生完成具体的电子电路设计和CAD软件的使用任务。
这样，既能够让学生将理论知识应用到实际项目中，提高他们的动手操作能力，也能够培养学生的合作能力和创新思维。
为了提高学生的实验能力，可以将电子电路CAD的课程实践教学与实验课程相结合。
在实验课上，教师可以布置一些与电子电路CAD相关的实验任务，要求学生使用CAD软件进行电路设计和仿真。
通过实验，学生可以更加深入地理解电路原理和CAD软件的使用方法，提高他们的实验技巧和问题解决能力。
在电子电路CAD课程的实践教学中，可以引入虚拟仿真实验平台。
通过使用虚拟仿真实验平台，学生可以在计算机上进行电路设计和仿真，而不需要使用实际的电子元器件和仪器设备。
这不仅可以节省实验成本，还能够加强学生的动手操作能力，培养他们的创新思维和问题解决能力。
还可以利用互联网和多媒体技术，开发电子电路CAD的在线实践教学平台。
通过在线实践教学平台，学生可以随时随地进行电路设计和仿真，教师和同学们可以通过网络进行交流和讨论。
这样，不仅能够提高学生的自主学习能力和信息获取能力，还能够促进学生之间的合作学习和共同进步。
电子线路cad实验报告
电子线路cad实验报告电子线路CAD实验报告引言：电子线路CAD（Computer-Aided Design）是一种利用计算机辅助设计的技术，可以提高电子线路设计的效率和精度。
本实验旨在通过使用电子线路CAD软件进行实际设计和仿真，来加深对电子线路原理和设计方法的理解。
实验目的：1. 了解电子线路CAD软件的基本操作和功能；2. 掌握电子线路CAD软件的使用技巧；3. 进行电子线路的设计和仿真实验；4. 分析实验结果，验证电子线路设计的正确性。
实验内容：1. 实验前准备：在开始实验之前，首先需要下载和安装一款电子线路CAD软件。
市面上有很多种选择，如Multisim、Proteus等。
根据实验要求和个人喜好，选择一款适合自己的软件。
2. 电子线路设计：在软件中选择一个合适的电子线路设计，可以是简单的放大电路、滤波电路等。
根据实验要求，选择合适的元器件，进行电路的布局和连线。
3. 电子线路仿真：在设计完成后，使用软件提供的仿真功能进行电路的仿真。
通过输入适当的信号，观察电路的输出波形和各个节点的电压、电流等参数。
根据仿真结果，分析电路的性能和特点。
4. 实验结果分析：根据仿真结果，对电路的性能进行分析和评估。
可以通过改变元器件的参数或拓扑结构，来观察电路性能的变化。
同时，可以比较仿真结果与理论计算结果的差异，找出可能的原因。
5. 实验总结：在实验结束后，对整个实验过程进行总结和归纳。
总结电子线路CAD软件的使用经验和技巧，分析实验中遇到的问题和解决方法。
同时，对电子线路设计和仿真的意义和应用进行思考。
实验心得：通过本次实验，我深刻体会到了电子线路CAD技术的重要性和优势。
相比传统的手工设计方法，电子线路CAD可以大大提高设计的效率和准确性。
通过软件的仿真功能，可以直观地观察电路的工作状态和性能指标，为后续的优化和改进提供了便利。
此外，电子线路CAD还具有较强的可扩展性和灵活性。
在实验中，我尝试了不同的电路设计和仿真方案，通过比较不同方案的优劣，找到了最优的设计方案。
