微波炉高压变压器的检修方法
微波炉原理及维修(含电路图)
格兰仕微波炉的构造特色及原理常有故障及故障检修微波炉作为现代厨房电器的新宠，愈来愈普及地走进干家万户。
微波炉以其加热速度快，省电且无污染等特色，的确给人们的生活带来方便。
当前市场上微波产品好多，但格兰仕微波炉向来是一花独放。
一、格兰仕微波炉型号的辨别二、微波炉构造特色和工作原理微波炉主要由炉腔、炉门和控制电路等几部分构成。
3．控制电路：控制电路如图 1 所示，又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组以后的电路为高压电路，主要包含：磁控管、高压电容器c、高压变压器 T 、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～ 4V 的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管供应了知足上述要求的工作电压。
高压变压器初级绕组以前至微波炉电源进口之间的电路为低压，电路 (也包含了控制电路主要包含：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl ～ sw3、照明灯、准时器及功率分派器开关sw4、 sw5、转盘电机M3 和电扇电机M2 等。
转盘电机与电扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，电扇电机也同步转动，对磁控管及其余主要零件进行冷却。
)三、并不是微波炉故障的鉴别关于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太认识，常简单误认为微波炉出了故障。
1．跳闸微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～ 6 倍。
微波炉的启动电流高时可达7A ，工作电流在5A 左右。
而有的家庭装备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，所以最好应配备 l0A 以上的保护闸。
此外，在使用微波炉加热食品时，最好不要同时翻开电饭锅之类的大功率用电用具。
2．感觉声音大微波炉工作时的声音主要来自电扇，而风痢转速的高低和声音的大小成正比。
微波炉修理技术
微波炉修理技术微波炉的由于构造比较简单，维修也很简单，一般家里的微波炉坏了，都可以自己动手修理，需要购买的配件基本上业可以在网上买的到，配件及其便宜。
下面和店铺来看看一些微波炉修理技术吧!微波炉修理技术所需工具/主要配件维修工具万用表、十字螺丝刀、一字螺丝刀、钳子主要配件磁控管、电源变压器、保险丝、电脑板、变压器、电机、烧烤管、高压保险、高压电容、高压二极管微波炉主要元器件的简易检测方法1、磁控管方法：1) 在磁控管灯丝端子之间进行测试，电阻值应小于1Ω;2) 在任一灯丝端子和磁控管(接地)之间测试，电阻值应无穷大;如果电阻很小或为零，那么该磁控管应更换。
2、高压变压器方法：检测三个绕组：1) 初级绕组，约1.45Ω2) 次级绕组，约112Ω3) 灯丝绕组，小于1Ω如果所测得的读数不符合上述的数据，则高压变压器可能有故障，应进行更换。
3、高压电容器方法：1) 需将测量仪器设在最高电阻量程;2) 正常现象：a、测试电容器两端子，在短时间内(实跳)显示导通，然后充电后的电阻大约为10MΩ;b、端子与外壳的电阻应无穷大;3) 不正常现象：a、短路电容器始终导通;b、开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值;c、当高压电容器中的内部线路接线开路，就会显示一个无穷大电阻。
4、高压二极管(又称单向二极管或高压整流器组件)方法：1) 将仪器设置为最高电阻量程(注意：测量仪器的电池至少也必须具备6V的电压，否则在两个方向都会显示无限大电阻)。
2) 正常电阻在一个方向是无穷大，在另一个方向大于100kΩ。
5、双向二极管(又称保护二极管)方法：1) 将仪器设置为最高电阻量程;2) 断开导线，将保护二极管从电路上分离出来;3) 正常现象应该是从两个方向测试保护二极管的两端，电阻值都是无穷大。
若其被损坏，将在一个或两个方向上表现出导通性。
注意事项以下元器件的检测均是在切断电源后并将电容放电，拔掉各相关接线后的测试。
微波炉维修方法和检修技巧
微波炉维修方法和检修技巧微波炉主要是由磁控管、高压变压器、高压二极管、高压电容N>器、门连锁开关、监控开关、冷却风扇电机和转盘电机等多种零部件组成的，工作时机内存在高电压、大电流和微波辐射，所以维修微波炉比维修其他一些家电更具特殊性和复杂性，尤其是安全问题更突出。
鉴此下面先讲述维修微波炉时的安全注意事项，然后介绍维修技巧。
安全问题微波炉是一种较为特殊的家电，工作时机内不仅存在高电压、大电流，而且还有微波辐射，如果维修方法不当，不但会多走弯路，更重要的是维修人员可能遭到高压电击和微波辐射，危及人身安全，甚至还可能给用户身体带来长期的过量微波照射而造成不可弥补的损害。
所以，维修微波炉前提条件是，必须充分了解其基本原理，掌握防微波过量泄漏和高压电击的相关知识如果你还没做到这点，就务必努力学习并在有把握之后再维修微波炉。
通常维修微波炉必须注意的安全问题如下。
第一，在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。
这主要是检查是否存在微波过量泄漏的可能。
若发现问题，应先行修复;若因缺件或其他原因而暂时不能修复，可以先修机内其他故障，但修好其他故障后不要勉强使用，更不可交付用户使用，务必完全排除了安全隐患后才能交货。
第二，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。
拆机后，先用塑胶绝缘柄改锥将高压电容两端短路放电，以免维修时不慎遭受电击。
这是因为微波炉断电后，高压电容上仍可能存在较高的电压，尤其是断电不久的炉子更是如此，千万别以为断电后就安全了。
第三，除了测量220V市电电压等检查外，在没有十分把握的情况下，应尽量不作开机带电检查。
如果确实需要通电检查，必须先断开高压电路，不让磁控管工作，然后再开机检查，以确保人身安全。
至于磁控管及其供电电路的检查，除非你具有必要的专业维修设备知识和经验，否则应采用断电检查方式，以确保安全。
微波炉维修
检查熔丝管发现已断，更换后试机，定时器调节时熔丝管立即熔断，经观察烧断的保险丝周围有烟雾状，因而对漏磁变压器进行检。
从结构原理可知，电源变压器的高压次级绕组的一端连接至炉子底盘接地，高压次级的另一端有一引线接在线校上，在加热时高压次级约有1840V交流电输出，不宜检测，但高压次级绕组的连续检测能完全确认次级绕组好坏。
将炉子拔去电源插头，电容器放电，拆去电源变压器次级接线柱的高压引线，用万用表R×1档，测变压器高压绕组与炉子转盘之间的电阻，结果测出的电阻极低，说明初次级已经短路。
更换方法：将电源变压器拆除，先拔去电源插头，卸下外罩并电容器放电，拆去主变压器初级和灯丝的所有引线，从底盘下拆除固定变压器的安装螺拴，然后将变压器取出，重新安装变压器，试机故障排除。
我是做维修的·~但你如果不是做维修的和你说不清楚·根据你的现象大郅原因有两个·~一个是磁控管内部击穿，导致高压短路烧毁高压二极管，这种情况需要换掉磁控管，高压保险0.75A，2000V的·还有一种情况是高压二极管损坏··或者是你加热时放了金属器皿引起微波打火~从而烧毁高压保险0.75A，2000V，
根据你的损坏情况跟换同型号原件就OK了·~~~~~
~~~漫步人生
您好：
微波炉通电不加热通常有以下故障：
1.市电电压偏低（偶尔）
2.高压保险熔断（更换，检查高压二极管是否通路）
3.微波发射器也就是磁控管损坏，需更换
送去维修吧，最好看着师傅修，不然高保和磁控管的价位可是悬殊很大的，（有点说多了），好了，希望能帮你。
家用微波炉高压电路保护器件常见故障及判断方法
家用微波炉高压电路保护器件常见故障及判断方法1、故障部件：高压二极管击穿故障现象：高压保险丝熔断或高压双向二极管击穿，有嗡嗡”的异响 高压变压器次级线圈电流 >400mA ，高压变压器初级线圈电流约 3A不加热主回路保险丝熔断故障分析：当高压二极管反向击穿时，电路不能起到倍压作用，磁控管不能工作，次级回路只有一个高压电容负载。
在图（a ）电路中（有高压保险丝，没有双向二极管），次级电流约为正常工作电流的两倍以上，高压保险丝动 作，防止高压变压器烧毁。
在图（b ）电路中（没有高压保险丝，有双向二极管） ，加在D2 （高压二极管）两 端的电压大于 D2 （高压二极管）反向击穿电压，把 D2 （高压二极管）击穿。
造成变压器次级半周内直接断路， 主回路保险丝熔断，整机断电 • 判断方法：用欧姆表的最高档测量高压二极管两电极之间的电阻，正常读数：正向超过 10K Q,反向为无 穷大。
使用电池电压高于 9V 的欧姆表。
不正常读数：导通或两个方向均为无穷大。
或者用500V 兆欧表测量两个电极之间的电阻，正常读数：正向0欧姆，反向无穷大；不正常读数：正反 向都导通或者正反向均为无穷大。
2、 故障部件：高压双向二极管 故障现象：主回路保险丝熔断 故障分析：高压双向二极管击穿时，造成次级变压器直接断路，主回路保险丝熔断，整机断电。
判断方法：用欧姆表的最高档测量高压二极管两电极之间的电阻，正常读数：两个方向均为无穷大；不正 常读数：两个方向均导通或一个方向导通另一个方向无穷大。
・%毎fe 鞍IX 祐年3、故障部件：高压电容断路或断路故障现象：主回路保险丝熔断、高压保险丝熔断、不加热故障分析：当高压电容短断时，造成变压器次级半周内直接短路，主回路保险丝熔断或高压保险丝熔断。
当高压电容断路时，造成变压器次级断路，磁控管不能工作。
判断方法：用欧姆表的最高档测量高压二极管两电极之间的电阻，正常读数：瞬间显示几欧姆，并逐渐回到100M Q 左右。
微波炉的常见故障

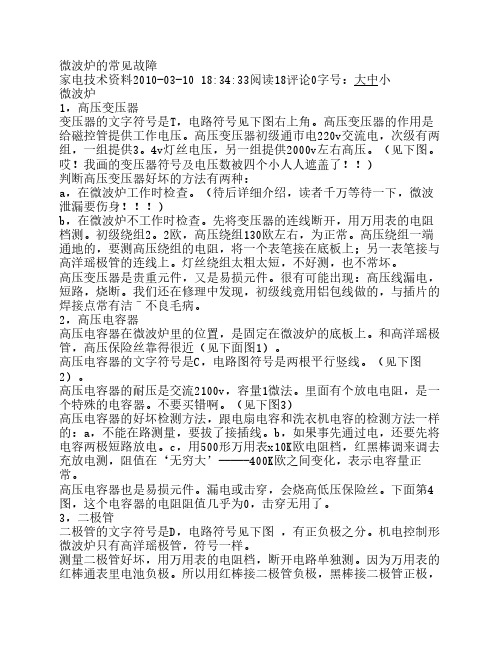

微波炉的常见故障家电技术资料2010-03-10 18:34:33阅读18评论0字号：大中小微波炉1，高压变压器变压器的文字符号是T，电路符号见下图右上角。
高压变压器的作用是给磁控管提供工作电压。
高压变压器初级通市电220v交流电，次级有两组，一组提供3。
4v灯丝电压，另一组提供2000v左右高压。
（见下图。
哎！我画的变压器符号及电压数被四个小人人遮盖了！！）判断高压变压器好坏的方法有两种：a，在微波炉工作时检查。
（待后详细介绍，读者千万等待一下，微波泄漏要伤身！！！）b，在微波炉不工作时检查。
先将变压器的连线断开，用万用表的电阻档测。
初级绕组2。
2欧，高压绕组130欧左右，为正常。
高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高洋瑶极管的连线上。
灯丝绕组太粗太短，不好测，也不常坏。
高压变压器是贵重元件，又是易损元件。
很有可能出现：高压线漏电，短路，烧断。
我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有洁ˉ不良毛病。
2，高压电容器高压电容器在微波炉里的位置，是固定在微波炉的底板上。
和高洋瑶极管，高压保险丝靠得很近（见下面图1）。
高压电容器的文字符号是C，电路图符号是两根平行竖线。
（见下图2）。
高压电容器的耐压是交流2100v，容量1微法。
里面有个放电电阻，是一个特殊的电容器。
不要买错啊。
（见下图3）高压电容器的好坏检测方法，跟电扇电容和洗衣机电容的检测方法一样的：a，不能在路测量，要拔了接插线。
b，如果事先通过电，还要先将电容两极短路放电。
c，用500形万用表x10K欧电阻档，红黑棒调来调去充放电测，阻值在‘无穷大’-----400K欧之间变化，表示电容量正常。
高压电容器也是易损元件。
漏电或击穿，会烧高低压保险丝。
下面第4图，这个电容器的电阻阻值几乎为0，击穿无用了。
3，二极管二极管的文字符号是D，电路符号见下图 ，有正负极之分。
机电控制形微波炉只有高洋瑶极管，符号一样。
微波炉的正确维修方法技巧
微波炉的正确维修方法技巧微波炉在家庭中使用起来是很方便，但是我们知道电器产品使用的时间长都是会出现一些问题的，要知道一些小故障完全可以自己动手处理，这样做不会影响到你的使用，同时也果能够节约时间。
下面是小编整理的微波炉的正确维修方法，欢迎大家阅读分享借鉴，希望大家喜欢，也希望对大家有所帮助。
微波炉的正确维修方法1.接通电源后，炉内照明灯不亮，也无法加热食物。
如果出现这样情况，这个时候你就要先检查一下供电电源是否正常，具体操作方法是：一定要记得拔下微波炉电源插头，用另一个能正常工作的电器接到该插座上，这个时候就可以检查出这个电器是否能正常工作，如果该电器也无法正常工作，说明电源插座有问题，此时应该找电工维修该处插座。
如果该电器能正常工作，这可以说明这个电器它是属于插座供电正常，则应该检查微波炉的炉门是否关好，定时器的开关是否打开，电脑型的微波炉一定要按照它的说明书来操作才行，这样才可以检查设置是否正确，操作是否得当，然后对症处理就可以了。
2.炉内照明灯不亮，但是能加热食物。
这种情况大都为照明灯灯泡损坏，用同规格的灯泡换过就好了。
微波炉刚开始的时候能正常工作，但时间未到，就是会出现突然灯灭了，也不加热食物了。
出现这种情况，首先就可以试着开一下电灯，这个时候就可以看一下是否出现停电的情况。
如果供电正常，这个时候就要检查一下电源插头，看是否松动了，如果正常的话，接下来就是要再检查微波炉的炉门，看是否炉门因为使用时间比较长而松动了，造成炉门开关接触不良。
另外，还可以检查一下风道，看风道是否被杂物堵塞，使排风机无法正常运转。
3.加热或烹调食物时，转盘不转。
如果是出现这种问就是会使食物加热不均，如果是这种状况，基本原因是转盘电击损坏。
检查微波炉的转盘电机大都很方便，对大多数微波炉，只要拿出炉内的转盘和转盘架等可活动物体，再将炉子翻身，使底部朝上，这个时候就可以拧下对应转盘电机位置的盖板或底板的螺丝，取下盖板，就可以看到电机了，并可进行检测或修理了。
微波炉检修方法
微 波 炉 检 测 方 法家 电 维 修 技 术 篇2023年03版一、检测1.高压二级管：[1]正向电阻：用Rx10k挡测量,一般为150千欧~300千欧,过大或过小需更换元器件。
[2]反向电阻：用Rx10k挡测量,一般为∞,如有阻值或为0需更换元器件。
2.高压电容：[1]两极片之间：用Rx10k挡测量,正反向均有充放电并指向10M欧左右,如无充放电或为0需更换元器件。
[2]两极片分别对外壳：用Rx10k挡测量,正常均为∞,如有阻值或为0需更换元器件。
3.双向二极管(格兰仕机未用)：用Rx10k挡测量,正反向均为∞,如有阻值或为0需更换元器件。
4.电机：[1]定时器电机：用Rx1k挡测量,正常电阻值为15k欧~20k欧,如过大或过小需更换元器件。
[2]转盘电机：用Rx1k挡测量,正常阻值为7k欧~10k欧,如过大或过小需更换元器件。
[3]风扇电机：用Rx10挡测量,正常阻值为200欧~300欧.若阻值过小或为∞需更换元器件。
5,磁控管：[1]灯丝两极片之间：用Rｘ１挡测量，正常电阻极小（通），如为∞需更换元器件。
[2]灯丝对外壳：用Rx10k挡测量,正常阻值为∞(不通),如通或有阻值需更换元器件。
[3]发射头对外壳：用Rx1挡测量.正常阻值极小(通),如为∞需更换元器件。
6.变压器：[1]初级电阻：用Rx1欧挡测量,正常阻值为2欧~2.5欧,如开路或小于1.2欧需更换元器件。
[2]次级灯丝绕组：电阻极小.电压为AC3.4V左右.[3]次级高压绕阻：电阻为100欧~150欧,电压为AC2100V左右,如电阻为∞或小于80欧需更换元器件。
二.检修：1.双向二极管：一般故障为短路,微波炉不发热或8A保险烧断,常规维修只有更换.也可不用该管,对电路工作没有影响(格兰仕所有机型均未用).2.变压器：[1]次级高压绕组一端鉚接在铁芯上,如该处烧断,表现为不加热.此时,用导线一端焊在漆包线上,另一端用螺丝固定在外壳任一处即可正常工作.[2]发出较大的"嘶嘶"声,但能加热.这是铁芯松动或位置不正确所致.用改锥顶住铁芯,轻轻敲击或用胶水固定铁芯,即可解决.3.高压保险烧断：对于无明显原因屡烧高压保险的炉子,可用单股铜丝代保险(海尔.美的.LG 等许多机型均未用此保险).待其表现出元件损坏故障时,再更换损坏元件.4.磁控管发射头打火烧坏：常规只有更换.但若不用发射头外盖,对电路工作毫无影响(笔者照此修过十几台,无问题).5.塑料门钩挂簧处断裂：表现为门关不上.整机不工作.由于是专用件不易购得,可用细钢丝烧热,穿过塑料并弯折成圆坏状(高度与原挂钩的相当即可),将弹簧挂上,即可正常使用.6.电脑板：[1]变压器初级不通,表现为电脑无显示.一般是内部的温度保险烧断(白色),常规只有更换,但不易购得.小心打开初级外包皮,用细线短接温度保险即可.[2]电脑板工作一定时间后无显示(不工作),但冷却后又可显示工作.这是5V 稳压管的热稳定性能变差所致.将其与电脑板上的其他三极管(型号一样即可)换位使用即可.用此法不花钱就可修复百元以上的电脑板.7.定时器(机械炉用)：[1]功率分配器触点烧焦不通,表现为不发热.常规维修是打开定时器,挖开对触点进行处理或更换定时器,这样较为麻烦且成本较高.对四脚定时器(如格兰仕炉用)只需用导线将2`4端(从上往下数)短接即可正常工作.但此时无论火力置任何挡位都是高火力.[2]记时电机坏,表现为定时器不回零.常规维修是换同样电机或整个定时器.如无同型电机,可用其它电机换,此时需将原电机前塑料齿轮换上.也可用其他定时器(如洗衣机甩干定时器),找合适位置安上,将两线头分别接在原定时器的1`2端即可.8.电容器：在有一端片对外壳短路,其他正常时,表现为不加热,有时烧高压保险.常规维修是更换电容.若在其外表多包几层绝缘纸,将其绝缘悬空固定好也可正常使用.9.云母片：观察有烧焦、破损或者过多油腻，须及时更换或清洁即可，当云母片有灼伤需要检查发射枪是否被污染，若有拆开用砂纸打磨即可修复。
变压器检修规程办法
变压器检修规程办法引言变压器是电力系统中重要的电力设备，承担着电能传输和配电的重要职责。
为了确保变压器的正常运行，提高其运行可靠性和安全性，需要进行定期的检修和维护。
本文将对变压器的检修规程和办法进行详细的说明。
检修前准备在进行变压器检修之前，需要进行以下准备工作：1.确定检修的时间和地点，制定详细的检修计划；2.对变压器的技术资料、运行记录、检修记录等进行查阅；3.确定检修的人员，并进行技术培训；4.准备好必要的工具、器材和材料；5.对检修现场进行检查和清理，确保安全。
变压器检修流程变压器检修的流程包括以下几个步骤：1. 拆卸变压器外壳变压器外壳的拆卸是检修的第一步，可以通过以下步骤进行：1.确保变压器已经停机并断电；2.将变压器外壳上的螺丝拧开，并拆下外壳；3.检查变压器内部零部件的状况。
2. 清洗变压器内部清洗变压器内部是检修的重要步骤，可以通过以下步骤进行：1.对变压器内部进行检查，清除脏污；2.使用清洗剂清洗变压器内部，并使用风扇或制冷设备干燥；3.对清洗后的变压器进行检查，清除残留物。
3. 检查变压器绝缘材料绝缘材料是变压器的关键部件，需要进行定期的检查，可以通过以下步骤进行：1.对绝缘材料进行检查，检查是否有裂纹、破损等情况；2.对绝缘材料进行绝缘测试，确保绝缘强度符合标准；3.如发现异常情况，需要进行绝缘击穿测试，并进行必要的绝缘处理。
4. 检查变压器油变压器油是变压器正常运行的关键条件之一，需要进行定期的检查和更换，可以通过以下步骤进行：1.对变压器油进行检查，检查油质是否正常；2.对变压器油进行油色标检测，检测是否存在油色变化等异常情况；3.如发现异常情况，需要进行必要的油处理和更换。
5. 检查变压器绕组和接线变压器的绕组和接线是变压器的核心部件之一，需要进行定期的检查，可以通过以下步骤进行：1.对变压器绕组进行检查，检查是否有短路、开路等情况；2.对变压器绕组进行绝缘测试，确保绝缘强度符合标准；3.对变压器接线进行检查，检查接线是否松动、接触不良等情况。
微波炉主要元器件的简易检测方法
波炉主要元器件的简易检测方法注：Δ以下元器件的检测均是在切断电源后并将电容放电，拔掉各相关接线后的测试；Δ检测工具：万用表。
1、磁控管1）在磁控管灯丝端子之间进行测试，电阻值应小于1Ω；2）在任一灯丝端子和磁控管（接地）之间测试，电阻值应无穷大；如果电阻很小或为零，那么该磁控管应更换。
2、高压变压器方法：检测三个绕组：1）初级绕组，约1.45Ω2）次级绕组，约112Ω3）灯丝绕组，小于1Ω如果所测得的读数不符合上述的数据，则高压变压器可能有故障，应进行更换。
3、高压电容器1）需将测量仪器设在最高电阻量程；2）正常现象：a、测试电容器两端子，在短时间内（实跳）显示导通，然后充电后的电阻大约为10MΩ；b、端子与外壳的电阻应无穷大；3）不正常现象：a、短路电容器始终导通；b、开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值；c、当高压电容器中的内部线路接线开路，就会显示一个无穷大电阻。
4、高压二极管（又称单向二极管或高压整流器组件）方法：1）将仪器设置为最高电阻量程（注意：测量仪器的电池至少也必须具备6V 的电压，否则在两个方向都会显示无限大电阻）。
2）正常电阻在一个方向是无穷大，在另一个方向大于100kΩ。
5、双向二极管（又称保护二极管）方法：1）将仪器设置为最高电阻量程；2）断开导线，将保护二极管从电路上分离出来；3）正常现象应该是从两个方向测试保护二极管的两端，电阻值都是无穷大。
若其被损坏，将在一个或两个方向上表现出导通性。
微波炉的检修方法一、检修方法微波炉的工作电路如附图所示，从图看出电路包括初级和次级两部分，而其中任一部分有故障都会影响微波炉正常工作。
检修时，一般是以变压器初级和次级为界来分析判断故障的部位。
现以开机立即烧保险丝为例，来说明检修方法。
1.首先断开高压变压器的次级高压电路。
将变压器次级高压端插头(与高压电容连接点拔掉)。
这样即能迅速判断故障产生的位置，又可以保证检修工作的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波炉高压变压器的检修方法
判断高压变压器的好坏，最可靠的方法是对高压变压器进行“单独通电”测试。
将高压变压器从机内取下，初级串5A保险管接入交流220V电源，如果通电即烧5A保险管，表明高压变压器极可能存在绕组匝间短路故障，需做好新的配件准备；如果5A保险管平安无事，便可用万用表检测次级的灯丝绕组输出电压值、高压绕组输出电压值（需用指针表2500V交流挡测）是否符合产品规定值。
正常情况下，灯丝电压实测值与产品规定值可能有+0.6V误差，高压电压可能有+25V的误差（均包括测试表的测量误差），但指针在表盘的指示相当稳定，从而可以看出带“磁漏”的高压变压器稳压特性很好。
如果是普通变压器，初级电压波动，次级电压必然也要跟着波动。
另外，还可对空载电流进行测试，并对高压变压器工作中的振动、发热情况等做一些必要的记录。
例如，高压变压器通电时会产生较强的50Hz振动及“嗡嗡”声；空载通电10分钟后用手摸铁芯，会发现铁芯下部温升高（因靠初级绕组近），而上部温升低；初级串电流表时次级输出电压高，初级不串电流表时次级输出电压反而低，相差约25V。
还有许多现象值得记录，这里不再一一列举。
总之，用“单独通电”法进行检测，不但可以圆满完成高压变压器的检测任务，同时还可积累一些重要资料，对以后的维修
非常有帮助。
为了节省时间，目前维修人员大都采用“电阻法”对高压变压器进行好坏判断。
正常初级绕组电阻一般为1.3Ω～3Ω，高压绕组一般为90Ω～130Ω，灯丝绕组接近0Ω。
高压变压器常见故障，一是引线插头接触不良造成微波炉不加热或工作不稳定；二是受潮、油烟及污垢侵蚀，导致绝缘下降引起漏电，造成微波炉工作电流增大，出现烧保险管、冒烟和有异味等现象；三是绕组出现开路或局部匝间短路，及绕组与铁芯产生漏电或短路。
其中，匝间短路和漏电也会造成微波炉工作电流增大、烧保险管等现象。
高压变压器出现绕组开路或匝间短路，要想动手维修就必须拆开铁芯进行重绕。
但这种高压变压器铁芯与普通变压器铁芯不一样，厂家为提高其可靠性，在铁芯两侧共开了4条横槽并用焊条将里面全部的硅钢片统统焊死在一起（见图）。
由于焊缝的硬度很高，要用钢锯、锉刀，甚至需要动用砂轮等将4条焊缝清除掉，才能将铁芯硅钢片拆开，同时要对硅钢片造成的毛边进行磨光和修平。
因高压变压器铁芯很厚，硅钢片层数很多（近150层），仅在铁芯拆卸及硅钢片出路方面就需要花费很长时间。
另外，在绕组重绕的过程中及在铁芯重新装配的过程中，还需考虑对高压变压器的耐热等级和抗电强度方面，做好技术和物资上的保证，因此要想自己动手维修要求具有较高的维修技能，还需要在专用工
具及电工材料方面有一定基础。
最简单的办法就是将高压变压器更新，但要首选同型高压变压器。
如果用其他机型进行代换，那就要慎重考虑功率匹配及电压输出值的问题。
