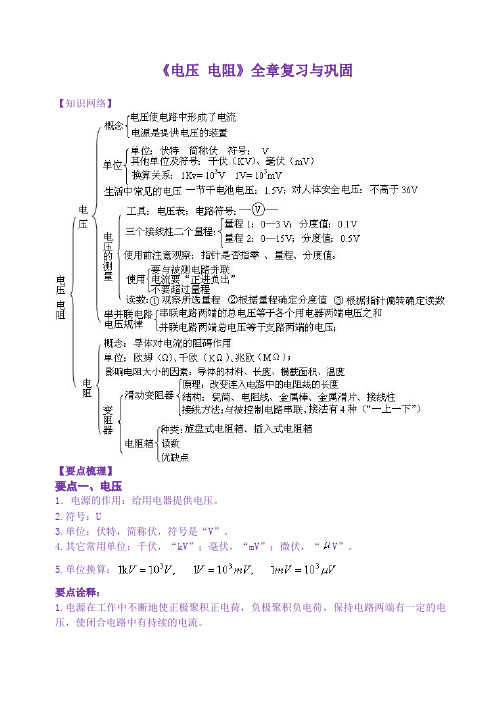

复习专题——电压 电阻知识点归纳

复习专题——电压电阻知识点归纳一、电压电阻选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。

故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2.断路【答案】 B【解析】【解答】根据电路图，电路是串联电路，电压表测量L2的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示数，则L2短路，B符合题意。

故答案为：B.【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压表测量的位置短路。

5．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．6．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A，每只灯泡的实际功率：P=U L I=3V×0.5A=1.5W，A不符合题意；串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；由I= 可得，每只灯泡的实际电阻值：R L= = =6Ω，B不符合题意；串联电路的实际电阻值：R总= = =12Ω，C不符合题意.故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.7．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

测量得出U ab＝0：U ac＝0：U cd＝6v；U ad＝6V；如果电路只有一处故障，则故障可能为（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 C【解析】【解答】解：闭合开关，发现灯L1和L2都不亮，电路只有一处故障，则说明电路中无电流，故电路出现了断路，BD不符合题意；若灯L1断路，整个电路断路，灯泡都不亮，ab、cd间电压为零，ac、ad间都有电压，A不符合题意。

若灯L2断路，整个电路断路，灯泡都不亮，ab、ac间电压为零，ad、cd间都有电压。

C符合题意。

故答案为：C【分析】结合选项，逐一分析故障原因即可.8．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不偏转，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表断路，并且灯泡L1、L2灯丝断了B. 灯泡L2断路C. 灯泡L1灯丝断了D. 灯泡L1短路【答案】 C【解析】【解答】A. 如A所描述，电压表是不会有明显偏转的，A不符合题意；B.灯泡L2断路，电压表不会偏转，B不符合题意；C. 灯泡L1断路，则两灯泡都不会亮，且电流表也不会有示数，这是电压表测量的是电源电压，会有明显偏转，C符合题意；D. 灯泡L1短路的话，L2是会亮的，且电流表会有偏转，D不符合题意；故答案为：C【分析】本题电压表明显偏转是关键，说明此时电压表测的是电源电压，根据这点进行故障判断，很容易选出C。

9．下列各数据中最接近实际的是（）A. 人走路时对地面的压强约为200PaB. 家用电炉丝的电阻约十几欧C. 白炽灯工作时的电流约2AD. 一袋方便面重约10N【答案】 B【解析】【解答】解：A、中学生的体重在G=500N左右，走路时单脚与水平地面的接触面积在0.02m2左右，脚对水平地面的压强在p= = = =2.5×104Pa．故A错误；B、据生活常识可知，电炉的功率2000W左右，故其电阻是：R= = =24.2Ω，故家用电炉丝的电阻约十几欧，故B正确；C、白炽灯的功率为40W，通过的电流I= = ≈0.2A，故C错误；D、一袋方便面重约100g，即G=mg=0.1kg×10N/kg=1N，故D错误．故选B．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．10．图中，电阻箱的示数为（）A. 2020ΩB. 20ΩC. 2012ΩD. 2200Ω【答案】A【解析】【解答】解：×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，×1的位置对应的数是0，电阻箱的示数为2020Ω．故选A．【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加即可．11．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．12．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

13．下列说法中正确的是（）A. 导体的电阻与其两端的电压有关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】 D【解析】【解答】解：A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．故选D．【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．14．下列说法正确的是（）A. 电荷的移动形成电流B. 电路中有电压就一定有电流C. 把一根铜丝均匀拉长后电阻变小D. 长时间使用的手机发烫，是因为电流的热效应【答案】 D【解析】【解答】A.只有电荷的定向移动才能形成电流，没有说明“定向”，故A错误；B.电池有电压，但是没有通路，所以它就没有产生电流，故B错误；C. 把一根铜丝均匀拉长后，长度变大，横截面积变小，因此电阻变大，故C错误；D.长时间使用的手机发烫，是因为电流的热效应，故D正确。

故选D。

【分析】（1）只有电荷的定向移动才能形成电流；（2）电路中产生电流的条件：有电压；电路是通路；（3）电阻与长度成正比，与横截面积成反比；（4）电流经过导体都会发热，这就是电流的热效应。
