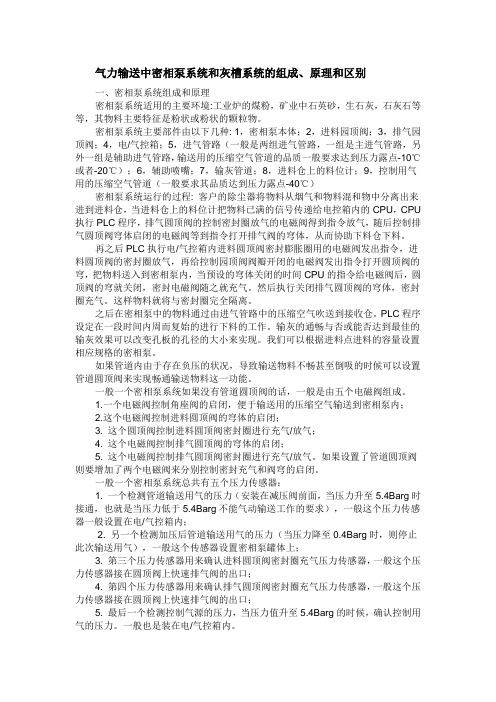

气力输送中密相泵系统和灰槽系统的组成、原理和区别一、密相泵系统组成和原理密相泵系统适用的主要环境:工业炉的煤粉，矿业中石英砂，生石灰，石灰石等等，其物料主要特征是粉状或粉状的颗粒物。
密相泵系统主要部件由以下几种: 1，密相泵本体；2，进料园顶阀；3，排气园顶阀；4，电/气控箱；5，进气管路（一般是两组进气管路，一组是主进气管路，另外一组是辅助进气管路，输送用的压缩空气管道的品质一般要求达到压力露点-10℃或者-20℃）；6，辅助喷嘴；7，输灰管道；8，进料仓上的料位计；9，控制用气用的压缩空气管道（一般要求其品质达到压力露点-40℃）密相泵系统运行的过程: 客户的除尘器将物料从烟气和物料混和物中分离出来进到进料仓，当进料仓上的料位计把物料已满的信号传递给电控箱内的CPU，CPU 执行PLC程序，排气圆顶阀的控制密封圈放气的电磁阀得到指令放气，随后控制排气圆顶阀穹体启闭的电磁阀等到指令打开排气阀的穹体，从而协助下料仓下料。
再之后PLC执行电/气控箱内进料圆顶阀密封膨胀圈用的电磁阀发出指令，进料圆顶阀的密封圈放气，再给控制园顶阀阀瓣开闭的电磁阀发出指令打开圆顶阀的穹，把物料送入到密相泵内，当预设的穹体关闭的时间CPU的指令给电磁阀后，圆顶阀的穹就关闭，密封电磁阀随之就充气。
然后执行关闭排气圆顶阀的穹体，密封圈充气。
这样物料就将与密封圈完全隔离。
之后在密相泵中的物料通过由进气管路中的压缩空气吹送到接收仓。
PLC程序设定在一段时间内周而复始的进行下料的工作。
输灰的通畅与否或能否达到最佳的输灰效果可以改变孔板的孔径的大小来实现。
我们可以根据进料点进料的容量设置相应规格的密相泵。
如果管道内由于存在负压的状况，导致输送物料不畅甚至倒吸的时候可以设置管道圆顶阀来实现畅通输送物料这一功能。
一般一个密相泵系统如果没有管道圆顶阀的话，一般是由五个电磁阀组成。
1.一个电磁阀控制角座阀的启闭，便于输送用的压缩空气输送到密相泵内；2.这个电磁阀控制进料圆顶阀的穹体的启闭；3. 这个圆顶阀控制进料圆顶阀密封圈进行充气/放气；4. 这个电磁阀控制排气圆顶阀的穹体的启闭；5. 这个电磁阀控制排气圆顶阀密封圈进行充气/放气。
稀相气力输灰系统工作原理
稀相气力输灰系统工作原理1. 引言1.1 背景介绍稀相气力输灰系统仍然存在一些问题和挑战，例如在长时间连续运行中易出现堵塞、漏灰等故障，影响系统的稳定性和可靠性；系统设计不合理或运行不当往往会导致能耗增加、粉尘扩散等问题，给企业的生产和环保带来一定的影响。
对稀相气力输灰系统的工作原理和优缺点进行深入的研究和分析，对于进一步优化系统设计、提高系统性能和稳定性具有重要的指导意义。
【这里可以继续补充相关背景资料或前人研究成果，为后续讨论奠定基础。
】1.2 问题提出在工业生产过程中，传统的灰渣处理方式存在着一系列问题，例如灰渣搬运困难、易产生粉尘污染、工作效率低等。
为了解决这些问题，稀相气力输灰系统应运而生，通过气力输送的方式将灰渣从生产现场快速、高效地转移至目的地，有效降低了搬运成本和减少了环境污染。
在实际应用中，稀相气力输灰系统也存在一些问题值得关注和研究。
例如在输灰过程中可能会发生灰渣堵塞输灰管道、易产生管路磨损等现象，影响系统的正常运行。
稀相气力输灰系统的工作原理和操作方法对操作人员的要求较高，需要具备一定的专业知识和技能，这也给系统的使用和维护带来了一定的挑战。
了解稀相气力输灰系统工作原理及其存在的问题，对于进一步改善系统性能、提高工作效率具有重要意义。
本文将对稀相气力输灰系统进行深入探讨，分析其工作原理、系统组成、工作流程以及优缺点，旨在为相关领域的研究和工程实践提供参考和借鉴。
1.3 研究意义稀相气力输灰系统是一种将固体颗粒物料通过气力输送的新型技术装备，其在工业生产中具有重要的应用价值和广阔的发展前景。
研究稀相气力输灰系统的工作原理及其在实际应用中的表现，对于提高生产效率、降低能耗、改善环境质量具有重要意义。
稀相气力输灰系统可以有效解决传统输灰系统中存在的灰尘污染、能耗高、输送效率低等问题。
通过气力输送，不仅可以降低系统能量消耗，减少粉尘排放对环境的影响，还可以提高输送效率，减少人工干预，降低维护成本，提高设备运行稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气力输送系统控制原理
一、引言
气力输送系统是一种将颗粒状物料通过气流输送的技术，广泛应用于煤炭、水泥、化工等行业。
气力输送系统控制原理是保证输送效率和稳定性的关键。
本文将全面、详细、完整地探讨气力输送系统控制原理，包括控制策略、控制方法、控制器等方面。
二、控制策略
2.1 开环控制策略
开环控制策略是指在输送过程中不考虑系统的输出状态，只根据输入信号来确定控制参数。
该策略简单、稳定性高，但不能实时调整控制参数以适应系统的变化。
2.2 闭环控制策略
闭环控制策略通过反馈系统的输出状态，根据反馈信号来调整控制参数，以实时控制系统的输送效率和稳定性。
闭环控制策略能够根据外部环境和内部变化对控制参数进行调整，适应性更强。
三、控制方法
3.1 压力控制方法
压力控制方法是指通过调整气源压力来控制气力输送系统的输送速度和输送负荷。
通过调整气源压力的大小，可以改变气流速度和颗粒物料的输送速度。
该方法简单易行，适用于输送速度较为恒定的情况。
3.2 流量控制方法
流量控制方法是指通过调整气流量来控制气力输送系统的输送速度和输送负荷。
通过改变气流量的大小，可以调整气流速度和颗粒物料的输送速度。
该方法灵活性较高，适用于输送速度需要频繁调整的情况。
3.3 温度控制方法
温度控制方法是指通过调控气流的温度来控制气力输送系统的输送速度和输送负荷。
通过改变气流的温度，可以调整气流速度和颗粒物料的输送速度。
该方法适用于粘性较大的颗粒物料，可以减少物料的黏附和堵塞现象。
3.4 颗粒物料控制方法
颗粒物料控制方法是指通过调整颗粒物料的物理性质来控制气力输送系统的输送速度和输送负荷。
通过改变物料的粒径、密度和形状，可以调整气流速度和颗粒物料的输送速度。
该方法要求对颗粒物料有较深入的了解和掌握。
四、控制器
4.1 PID控制器
PID控制器是一种常用的控制器，通过调整比例、积分和微分三个参数来实现对系
统的控制。
PID控制器适用于输送速度较为恒定、响应速度要求较高的气力输送系统。
4.2 模糊控制器
模糊控制器是一种使用模糊逻辑来实现对系统的控制的方法。
通过建立模糊规则和模糊推理机制，可以对气力输送系统进行自适应控制。
模糊控制器适用于输送速度需要频繁调整、系统非线性较强的气力输送系统。
4.3 自适应控制器
自适应控制器是一种可以根据外界环境和内部变化对控制参数进行调整的控制器。
通过建立模型辨识算法和适应性调整机制，可以实现对气力输送系统的实时调整。
自适应控制器适用于输送速度和输送负荷变化较大的气力输送系统。
五、总结
气力输送系统控制原理是实现输送效率和稳定性的关键。
通过选择合适的控制策略、控制方法和控制器，可以实现对气力输送系统的精确控制。
不同的控制策略和方法适用于不同的气力输送系统，需要根据具体情况进行选择和优化。
随着科技的发展和工艺的进步，气力输送系统的控制原理将进一步完善和发展，为各行各业提供更高效、稳定的物料输送服务。
