关键词：汽车CAN；故障分析；诊断技术1 CAN总线系统概述CAN（ControllerAreaNetwork）即控制器局域网，是将汽车上所有控制系统中的电子控制单元连接在一起的网络，以便于实现电控单元之间的信息传递。
根据系统对于传输速率的要求，将CAN总线系统分为三类，即驱动CAN总线系统、舒适CAN总线系统和信息娱乐CAN总线系统。
CAN总线系统由各电子控制单元、数据传输导线以及数据传输终端组成。
其中数据传输线用的是双绞线，应用系统不同导线的颜色也不同。
驱动系统CAN-H为橙黑色，CAN-L为橙棕色；舒适系统CAN-H为橙绿色，CAN-L为橙棕色；信息娱乐系统CAN-H为橙紫色，CAN-L为橙棕色。

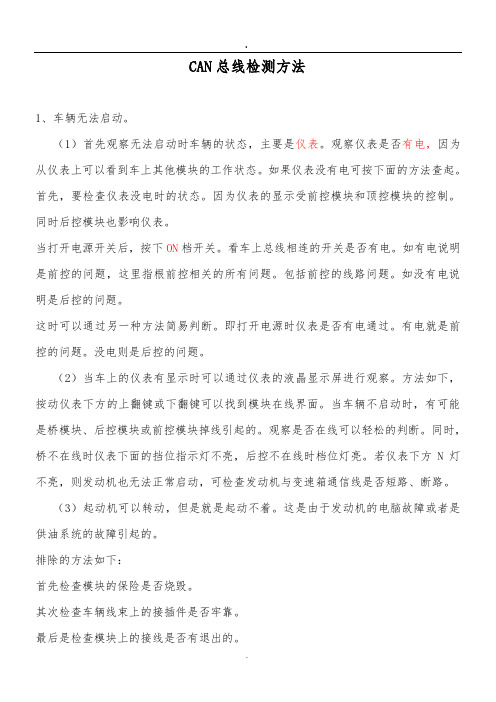

CAN总线检测方法.doc
CAN总线检测方法1、车辆无法启动。
（1）首先观察无法启动时车辆的状态，主要是仪表。
观察仪表是否有电，因为从仪表上可以看到车上其他模块的工作状态。
如果仪表没有电可按下面的方法查起。
首先，要检查仪表没电时的状态。
因为仪表的显示受前控模块和顶控模块的控制。
同时后控模块也影响仪表。
当打开电源开关后，按下ON档开关。
看车上总线相连的开关是否有电。
如有电说明是前控的问题，这里指根前控相关的所有问题。
包括前控的线路问题。
如没有电说明是后控的问题。
这时可以通过另一种方法简易判断。
即打开电源时仪表是否有电通过。
有电就是前控的问题。
没电则是后控的问题。
（2）当车上的仪表有显示时可以通过仪表的液晶显示屏进行观察。
方法如下，按动仪表下方的上翻键或下翻键可以找到模块在线界面。
当车辆不启动时，有可能是桥模块、后控模块或前控模块掉线引起的。
观察是否在线可以轻松的判断。
同时，桥不在线时仪表下面的挡位指示灯不亮，后控不在线时档位灯亮。
若仪表下方N灯不亮，则发动机也无法正常启动，可检查发动机与变速箱通信线是否短路、断路。
（3）起动机可以转动，但是就是起动不着。
这是由于发动机的电脑故障或者是供油系统的故障引起的。
排除的方法如下：首先检查模块的保险是否烧毁。
其次检查车辆线束上的接插件是否牢靠。
最后是检查模块上的接线是否有退出的。
2、发动机的信号无法传入总线这一般是由于发动机和总线的接口出现了问题。
在车上一共有三个接口。
一个在前部电线束里，一个在后备电箱中，另一个在发动机上面铁盒边，都是屏蔽线的自锁接头。
查找这些插头，看看是否有问题。
3、仪表气压表显示不一致：气罐压力传感器是通过检测气罐中的压力，传感器输出一个模拟电阻信号传输到中控，再由中控到总线（气罐压力传感器线号72对应中控针角4-17，负极搭铁信号线为76，另一个气罐压力传感器线号74对应针角4-18负极搭铁线号为77），由总线转为数字信号通过仪表模块显示气压，电阻越大则显示气压越高，当负极搭铁线掉后或针角线虚后，电阻变为无限大，则仪表压力将顶到顶部。
项目二 汽车CAN总线技术基本原理( 任务一CAN总线概述)
本讲结束
谢谢！
总线电平分为显性电平和隐性电平两种。 总线必 须处于两种电平之一。 总线上执行逻辑上的线“与” 时，显性电平为“0”，隐性电平为“1”。物理层的特 征如图 2-3 所示。
图2-3 ISO11898、ISO11519-2 的物理层特征
【注】 *1 通信速度：通信速度根据系统设定。 *2 总线长度：总线的长度根据系统设定。通 信速率和最大总线长度的关系如图2-4所示。
CAN是BOSCH公司为现代汽车应用领先推出的 一种多主机局域网，由于它具有高性能、高可靠性、 实时性等优点，现已广泛应用于工业自动化、多种控 制设备、交通工具、医疗仪器以及建筑、环境控制等 众多领域。控制器局域网将在我国迅速普及推广。
二、 CAN网络体系结构 图2-1 CAN网络的结构示意图
图2-2 标准化的CAN协议
项目二CAN的产生和发展
CAN 是 Controller Area Network（控制器局域 网）的缩写（以下称为 CAN），是 ISO国际标准化 组织(International Organization for Standardization) 标准化的串行通信协议。
CAN仪表你会“CAN”了吗？
CAN仪表你会“CAN”了吗？1、CAN仪表基本介绍随着商用车的不断发展，其仪表也发生了很大的变革，逐渐趋向电子化、数字化、智能化、网络化。
作为驾驶员与汽车信息交流的重要接口和界面, 目前汽车仪表正向CAN总线仪表阶段发展。
CAN网络是现阶段国际上应用最为广泛的现场总线形式之一, 是德国公司最早为了解决现代汽车控制器和测试器数据转换而研发的一种通讯协议。
CAN线在汽车各个系统之间实现信息的交互，形成一个系统大闭环控制，其中包括汽车仪表、汽车传感器、卫星定位、行车记录仪等等。
CAN线具有很高的传输速率，并且抗干扰能力也很强。
我们都知道，CAN仪表的作用是在汽车工作时把车辆的一些参数记录并显示出来报给驾驶员，使驾驶员能够及时了解车辆的情况，根据车辆的工况调整驾驶习惯。
在维修中，维修技师们也可以通过CAN 仪表读到当前的故障码，根据此故障码就能够进行车辆的维修。
CAN仪表区别于传统仪表，那么CAN仪表有什么先进的地方呢？2、CAN仪表线路虽然CAN仪表增加了很多的功能，传输速度也十分快，但是复杂的界面也在一定程度上给了司机们很多的疑惑。
比如说各式各样的指示灯，都代表着什么意思，为什么这个会亮？这个亮了代表着什么？我该怎么让它灭掉？所以这篇文章就带您了解一下CAN仪表到底该怎么看！CAN仪表通常由几个模块构成，分别为控制器（一般为单片机），信号处理模块、LCD显示模块、CAN通讯模块、步进电机驱动模块与其他外围模块组成。
这里以东风天龙的大力神仪表来讲解一下其针脚定义；▲大力神仪表外观图这是一个大力神仪表供电、搭铁以及通讯的针脚示意图，这几个关键的针脚我们应该记住。
其实这款仪表和我们博世的EDC17CV44/54的ECU有一点类似的地方，就是它们都是分为两个插头的，只是对于仪表，它的插头针脚数较少。
在ECU上，我们叫做K插头和A插头，而在仪表上，我们叫做A插头和C插头。
我们可以看到针脚定义图（仪表端）中的实心方框代表为公插头，而所对应的右面两张驾驶室线束接口为母插头，在我们拔下插头查针脚的时候，针脚的定义是相反的，所以师傅们不要查错哦~3、故障案例如果仪表报出CAN线方面的故障，一般为TCO1，TCO1代表的就是仪表方面的故障。
