什么是主动式PFC
主动式PFC与被动式PFC电源有何不同？
在主动式Ｐ Ｆ Ｃ 电源￣ Ｊ ｌ Ｂ Ｊ Ｊ ｌ 步入 主流的时候 ，有不少厂商为 了宣传 自家的主动式Ｐ Ｆ Ｃ 电源产 品，都纷纷打 出了 “ 主 动式Ｐ Ｆ ｃ 电源更加 省 电”的旗号 ，引导 消费者选 择采用主 动式Ｐ Ｆ ｃ 设计 的产品 。但事 实是不是这样 呢？主动式Ｐ Ｆ Ｃ 电源就一定比被动式Ｐ Ｆ Ｃ 电源省 电吗？
将 呈现 正 弦 曲 线 且 相 位 相 同 ，换 句 话 说 电
负载 的情 况 ，因此在 任意时 刻的 负载中 会 有两 种不 同方 向的能量 ．其 中只有 正向 能
Ｐ Ｆ Ｃ ￣ Ｂ 比被动式ＰＦ Ｃ好在哪里呢７ 我们就 来
一
压和 电流都 会存 同一 时刻逆 转极 性 ．能量
一
起探讨 一下被 动式Ｐ Ｆ Ｃ 与主动式Ｐ Ｆ Ｃ之间
痛／ 蓝
在 前 几 年 主 动 式 ＰＦ Ｃ电 源 刚 刚 步 入 主
Ｐ Ｃ 电源 为什 么需要配置Ｐ Ｆ Ｃ
电路？
目 前 ， 电 路 负 载 基 本 卜可 以 分 为 两 种 模 式 其 一 为 电 阻 犁 负 载 ． 这 种 负 载 在
采 用 交 流 输 入 时 ， 其 电 压 与 电流 的 波 形 都
主动式Ｐ Ｆ Ｃ电 源 会 更 省 电
吗？
然而 这样的 省 电对于 消费 者而言 并没
有什 ／ ｚ ， 实 际 意 义 ，因 为 我们 的 电表 只 统 计 有
什么是主动式Ｐ ＦＣ ？
效功率 ，并不是统计视在功率 ，换句话 说你 只需要为有效功率付 电费 ，因此不管是主动
￣Ｐ Ｆ Ｃ、被 动 式 ＰＦ Ｃ 还是没有Ｐ Ｆ Ｃ，只 要 有 孜功 率 相 同 ， 电表 上 走 的 数 字就 是 相 同 的 ， 肖 费 者 需 要 支 付 的 电 费也 是 相 同 的
PFC电路原理范文
PFC电路原理范文PFC（Power Factor Correction）电路是一种电气设备，用于改善电气系统中的功率因数。
该电路通过控制电流和电压之间的相位差，使其尽可能接近零，从而最大限度地提高功率因数。
PFC电路的原理是将非线性负载电流通过一个电源，改变电源输入电压的相位，以使输出电流与输入电压同相，从而提高功率因数。
PFC电路可以分为主动PFC和被动PFC两种类型。
主动PFC电路采用主动控制元件（如MOSFET）来改变电源电压的波形，以实现零电流波动，并对电网电压的峰值和频率进行修正。
被动PFC电路则采用电感、电容、二极管等被动元件，通过滤波和电源改进技术来改善功率因数。
主动PFC电路的工作原理是将输入的交流电压经过整流器转换为直流电压，然后经过一个变换器将其转换为高频交流电压，最后再通过一个反变换器将其转换为稳定的直流电压。
整个电路中的主动控制元件通过控制开关管的导通和截止时间来调整电源的输出。
这样就能够实现电流和电压的同相，提高功率因数。
被动PFC电路的工作原理是通过串联一个电感器和一个电容器，在输入交流电压的正半周期和负半周期之间形成并存储能量，并在负半周期时将这些能量释放回电网。
电感和电容的串联电路能够将负载电流调节到与电源电压同相，从而消除功率因数的损耗。
PFC电路在电源系统中具有重要的作用。
首先，它能够改善功率因数，减少电网的功率损耗，提高能源利用率。
其次，它能够有效防止电网因非线性负载而产生的电压谐波和电流谐波，保护其他电器设备的正常工作。
此外，PFC电路还能够提高电源系统的稳定性和响应速度，减少电源电压的波动和噪声，提高电器设备的工作效率。
PFC电路的应用广泛，特别是在大功率电器设备和工业控制系统中。
例如，PFC电路经常用于电视机、计算机、洗衣机等家用电器中，以提高功率因数，节能减排。
在工业领域，PFC电路也被广泛应用于变频器、电机驱动器、UPS电源等高功率电器设备中。
总之，PFC电路是一种非常重要的电气设备，能够改善功率因数，提高能源利用率，减少能源损耗。
主动PFC和被动PFC的优势
主动PFC和被动PFC的优势PFC的诞生是因为传统的二极管整流电路会对电网形成干扰，并且攻略也会降低浪费电网的容量。
为了解决这个问题，引入了PFC.简单说被动PFC是一个工频电感器，利用电感中电流不能突变的原理，可以大幅降低电网干扰，同时提升功率因数。
被动PFC的优势是：电路简单，成本低，电磁干扰小。
主动PFC的优势是：电压适应范围宽，功率因数高。
功率因数和转换效率是两个不同的指标。
功率因数是电路的参数，交流电路中的一个指标，和线路损耗有一定的关系。
功率因数的范围是0 1.0,1.0是最理想的，0在实际电路中其实不存在。
供电局对这个指标比较重视，对于一般家用没有实际意义。
转换效率是关于能量转换的，直接决定电源的损耗大小。
转换效率的范围是0% 100%,100%是理想的状态，0%是最差劲的极端。
这才是我们应该关心的，转换效率越低，电源损耗越大，浪费的电越多。
功率因数不影响电表走字，0.1和1.0都是一样的走法。
转换效率要影响电表走字，转换效率越低，损耗的电能越多，电表也会多走些。
高功率因数，是在给供电局省钱。
高转换效率，是在给自己省钱。
主动PFC和电源转换效率并没有必然联系就目前市面上的产品来看，大部分高转换效率的电源都是主动PFC的，也同时拥有很高的功率因数。
这有很大一部分是市场造成的：由于低端产品对成本的要求过于严格，所以几乎不可能使用主动PFC设计。
而购买这种商品的人同样不会关心功率因数及转换效率终究如何。
因此低端电源普遍采用了传统的电路设计，效率低，功率因数也低。
高端电源主要针对电脑玩家和专业场合设计，功率普遍很大，成本可以放宽，本身卖得也很贵。
被动PFC在功率超过400W以后，损耗变大，效率变低，体积太大，重量也大。
主动PFC在400W功率以上效率有优势，虽然价格贵，但是高端用户不会在乎这一点价格。
高端电源通常都不会沿用传统的电路设计，而是厂家精心研发的先进电路，效率自然提高很多。
最终的结果就是：高端电源几乎全都是主动PFC,功率因数很高，效率也很高。
PFC原理与种类特点
PFC原理与种类特点PFC，即Power Factor Correction，是一种用于提高电源设备功率因数的技术。
它的原理是通过控制电流和电压之间的相位关系，减少电流谐波成分，降低系统的失真程度，从而提高功率因数。
在传统的电源设备中，通常使用整流器来将交流电转换为直流电。
然而，这种转换会导致电流与电压之间的相位差，使得功率因数较低。
功率因数是指电源输出的有效功率和视在功率之间的比值，是衡量电能利用效率的重要指标。
PFC技术有助于提高功率因数，减少无功功率的损耗，提高电源的效率。
PFC的基本原理是通过加入电容器或电感器来改变电流和电压之间的相位差。
它可以在整流器前或后添加PFC电路，将非线性电流转换为线性电流，减小系统的谐波失真，提高功率因数。
PFC可以分为主动PFC和被动PFC两种类型：1.主动PFC：主动PFC是通过电子器件来控制电流和电压的相位差，以实现功率因数的修正。
主动PFC通常采用传感器来检测电流和电压的波形，并通过控制电压的幅值和相位，使电流和电压之间保持同相位，从而提高功率因数。
主动PFC适用于大功率的设备，如电源、电动机等。
主动PFC有很多种实现方式，其中比较流行的是Boost变换器。
这种变换器可以通过控制开关管的开关频率和占空比来调整电压和电流的相位差，从而实现功率因数的修正。
主动PFC还可以采用其他的拓扑结构，如LLC变换器、电荷泵变换器等。
2.被动PFC：被动PFC是利用电容器或电感器来修正电流和电压的相位差，以提高功率因数。
被动PFC通常没有控制电路，只是通过加入适当的电容器或电感器来改变电流和电压的相位，从而实现功率因数的修正。
被动PFC适用于低功率的设备，如电子设备、小型电源等。
被动PFC的常见实现方式包括沟槽、折流电容器和谐振电感等。
沟槽是一种串联电容器和电感器的结构，通过调整电容器和电感器的数值来修正功率因数。
折流电容器是将电容器与整流电路并联，通过改变电容器的电压波形来修正功率因数。

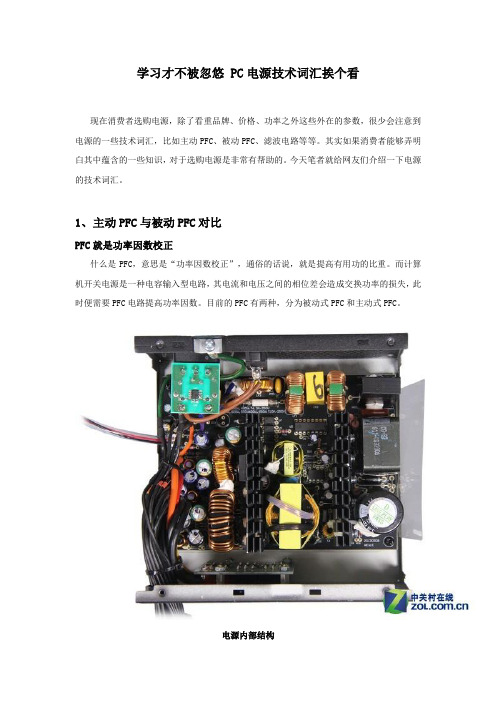

PC电源技术词汇详细介绍(附图)
学习才不被忽悠 PC电源技术词汇挨个看现在消费者选购电源，除了看重品牌、价格、功率之外这些外在的参数，很少会注意到电源的一些技术词汇，比如主动PFC、被动PFC、滤波电路等等。
其实如果消费者能够弄明白其中蕴含的一些知识，对于选购电源是非常有帮助的。
今天笔者就给网友们介绍一下电源的技术词汇。
1、主动PFC与被动PFC对比PFC就是功率因数校正什么是PFC，意思是“功率因数校正”，通俗的话说，就是提高有用功的比重。
而计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。
目前的PFC有两种，分为被动式PFC和主动式PFC。
电源内部结构被动PFC特点首先看下被动PFC和主动PFC在设计上有什么区别，被动式PFC一般是一个体积较大的电感，内部是铜线缠绕硅钢片以绝缘胶纸包覆，外形和小变压器非常相似。
被动式PFC采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC的功率因数只能达到0.6～0.75，一般放置在高压滤波电容附近。
被动PFC方案简单的结构也形成了其最大的特点——低成本。
被动式PFC设计主动PFC特点相对于被动PFC简单直观的外形，主动式PFC电路要复杂许多。
主动式PFC电路是由电感线圈、滤波电容、开关管及控制IC等元件组成的一个升压电路，可以将输入电压提高、减少电流的电能损耗。
主动式PFC可以达到较高的功率因数──通常可达98%以上，但由于电路较复杂、元件较多，所以成本也相对较高。
主动PFC设计主动PFC优势那么为什么主动式PFC的转换效率要高于被动式PFC呢？被动PFC对电路的要求比主动PFC要低，市面上99%的被动PFC电源都是采用简单的半桥拓扑+廉价二极管元件构成，而主动PFC电源标配双管正激电路+低阻抗电感+高功率场效管，更优秀的架构与元件可以使转换效率稳步提升。
2、EMI滤波设计使电源更稳定EMI主要为滤波EMI的中文名称为电磁滤波干扰器。

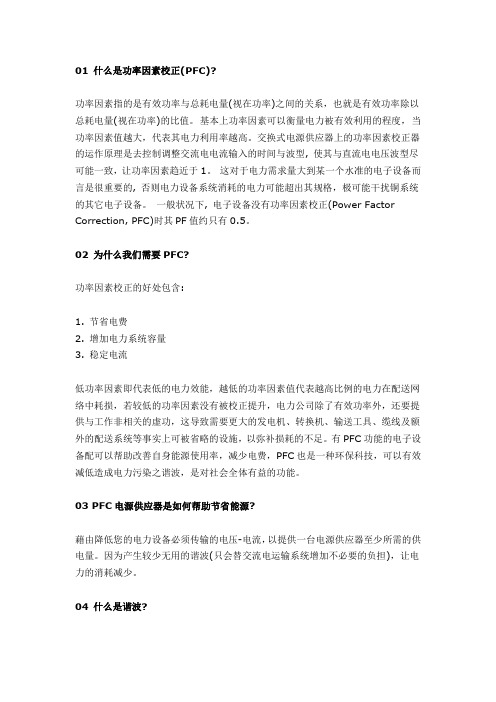

PFC 技术常见问题与解答
01 什么是功率因素校正(PFC)?功率因素指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。
基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。
交换式电源供应器上的功率因素校正器的运作原理是去控制调整交流电电流输入的时间与波型, 使其与直流电电压波型尽可能一致，让功率因素趋近于1。
这对于电力需求量大到某一个水准的电子设备而言是很重要的, 否则电力设备系统消耗的电力可能超出其规格，极可能干扰铜系统的其它电子设备。
一般状况下, 电子设备没有功率因素校正(Power Factor Correction, PFC)时其PF值约只有0.5。
02 为什么我们需要PFC?功率因素校正的好处包含:1. 节省电费2. 增加电力系统容量3. 稳定电流低功率因素即代表低的电力效能，越低的功率因素值代表越高比例的电力在配送网络中耗损，若较低的功率因素没有被校正提升，电力公司除了有效功率外，还要提供与工作非相关的虚功，这导致需要更大的发电机、转换机、输送工具、缆线及额外的配送系统等事实上可被省略的设施，以弥补损耗的不足。
有PFC功能的电子设备配可以帮助改善自身能源使用率，减少电费，PFC也是一种环保科技，可以有效减低造成电力污染之谐波，是对社会全体有益的功能。
03 PFC电源供应器是如何帮助节省能源?藉由降低您的电力设备必须传输的电压-电流，以提供一台电源供应器至少所需的供电量。
因为产生较少无用的谐波(只会替交流电运输系统增加不必要的负担)，让电力的消耗减少。
04 什么是谐波?谐波是一种噪音形式，基本上是由复合的60个循环正弦波组合而成的频率所造成。
他们通常发生在电源供应器及其它包括计算机在内等多种频率相关机器。
谐波会扭曲基本的正弦波波型, 也会在同一系统的水线及接地线造成偏高的电流。
[注: 美国的电源线,有3个pins,就是(Live,火线)-(Neutral,水线)-(Ground,地线)]05 有哪些国家规定PFC为电子设备的标准配备?2001年一月，欧盟正式对电子设备谐波有详细规范，规定凡输出在75W~600W 范围间之电子设备产品，都必须通过谐波测试[Harmonics test(EN61000-3-2)]，测量待测物对电力系统所产生的谐波干扰；中国大陆自2002年5月起，规范凡政府机关采购之电子设备，皆将功率因素校正(PFC)视为电子设备的标准配备功能；日本已着手研拟关于节约电力的各项方案，这是一种未来的趋势，相信在不久的将来，其它国家将陆续跟进。
PFC电路
功率因数校正器PFC（Power Factor Correct）的意思是“功率因数校正”，主要用于表征电子产品对电能的利用效率。
功率因数越高，说明电能的利用效率越高，计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。
PFC电路分主动式（有源）PFC和被动式（无源）两种。
被动式PFC电路结构较为简单，实际上是一颗矽钢片制成的工频电感，它利用电感线圈内部电流不能突变的原理调节电路中的电压及电流的相位差，使电流趋向于正弦化以提高功率因素。
被动式PFC结构笨重，工作时常带有低频震动并引发低频噪音，相对于主动式PFC电路，被动式PFC电路的功率因数要低得多，一般只有70%左右。
因此被动式PFC电路固有其不可克服的缺点:1、当欧洲EN的谐波规范越来越严格时，电感量产的质量需提升，而生产难度将提高。
2、沉重重量增加电源供应器在运输过程损坏的风险。
3、原料短缺的风险较高。
4、如电源内部结构固定的不正确，容易产生震动噪音。
5、当电源供应器输出超过300瓦以上，被动式PFC在材料成本及产品性能表现上将越突出其不可克服的多种的缺陷。
主动PFC电路由高频电感。
开关管和电容等元件构成，可简单的归纳为升压型开关电源电路，它能将110V或220V的交流市电转变为380V左右的直流高压。
主动式PFC电路具有体积小，重量轻，具有高功率因数（通常可达98%以上），输入电压范围宽等优越的电气性能。
与被动式PFC电路类似，主动式PFC工作时也会产生噪音，只不过是高频噪音。
相对于被动PFC电路，主动PFC电路复杂，成本较被动PFC要高得多，主要应用于中高端电源产品。
为什么主动式PFC优于被动式PFC?1、主动式PFC提升功率因素值至95%以上，被动式PFC约只能改善至75%。
换句话说，主动式PFC比被动式PFC能节约更多的能源。
2、采用主动式PFC的电源供应器的重量，较用笨重组件的被动式PFC产品要轻巧许多，而产品走向轻薄小是未来3C市场必然趋势。
功率因数和转换效率的区别
功率因数和转换效率的区别------------------------------------------作者xxxx------------------------------------------日期xxxx功率因数和转换效率的区别经常看到市场上有的电源宣称自己的转换效率高达99%，事实真的如此吗？主动PFC和被动PFC何差? 功率因数和转换效率分别是什么意思? 功率因数损失的电费谁为你来承担? 转换效率损失的电费又是谁为你来承担? 功率因数又叫PFC因数,大功率电源中一般都有PFC电路,市电是交流电,如果不整流成直流电,电脑是无法使用的,而功率因数就是将交流电整流成直流电的能力,这个过程是通过PFC电路来实现的PFC电路分为主动式PFC(有源)和被动式PFC(无源)两种, 主动式PFC电路由高频电感、开关管和电容等元件构成，组成一个可以将输入电压提高的电路，从而减少电流在流向下级电路过程中的电能损耗。
简单地说，主动式PFC电路就是一个升压器,具有体积小、重量轻、输入电压范围宽等优越的电气性能，通常它功率因数可达99％；被动式PFC结构相对简单，它利用电感线圈内部电流不能突变的原理调节电路中的电压及电流的相位差，使电流趋向于正弦化以提高功率因素。
相对于主动式PFC电路，被动式PFC电路的功率因数要低得多，一般只有70-80％左右,同时被动PFC结构上和电感类似，在对电流和电压补偿的过程中，始终进行着充放电的过程，因而产生了磁性，最终会和周边的金属元件产生震动进而发出噪音。
静音型PFC相当于两个非静音型PFC的叠加，达到震动互相抵消的目的。
但是，在消除噪音的手段中，安装是否得当也是对静音效果影响较大的因素。
在我们了解上述两种PFC结构后，那么我们在上面提到的PFC因数究竟是什么呢? 其实电源的PFC因数表示的就是有多少电能被电源利用了(输入电源的实际能量／电网供给电源的能量) 对于主动式PFC电路来讲，功率因数可以达到99％的水平，而被动式PFC电路只能达到上面所说的70-80％而已。
PFC 基础及作用
一：PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。
基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。
计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。
目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。
被动式PFC被动式PFC一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。
被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。
主动式PFC而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。
主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。
此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。
PFC（Power Factor Correction）即"功率因数校正"，主要用来表征电子产品对电能的利用效率。
功率因数越高，说明电能的利用效率越高。
通过CCC认证的电脑电源，都必须增加PFC电路。
位置在第二层滤波之前，全桥整流电路之后。
PFC有两种，一种是无源PFC（也称被动式PFC），一种是有源PFC（也称主动式PFC）。
我们使用220V市电是个标准的正弦波，流过阻性负载的电流也是一个同相位的正弦波，但由于电源整流器是非线性元件，使输入的交流电流产生畸变，呈脉冲状，造成的严重后果是谐波对电网的危害作用，变电设备损坏，电能效率降低，能源浪费；在三相电路中，中线流过三相三次谐波电流的叠加，使中线过流而损坏等等。
PFC简介
百科名片PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。
基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。
一、功率因数校正计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。
目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。
1. 被动式PFC被动式PFC一般分“电感补偿式”和“填谷电路式(Valley Fill Circuit)”“电感补偿方法”是使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。
被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。
“填谷电路式”属于一种新型无源功率因数校正电路，其特点是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。
与传统的电感式无源功率因数校正电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。
2. 主动式PFC而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。
主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。
此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。
1）PFC主电路原理图图PFC主电路原理图如图所示的无损吸收PFC主电路的原理图。
图中B1为整流桥，L1为PFC升压电感，D1为隔直二极管，S1为开关管，C1，C2，D2，D3和D4，L2组成无损吸收网路，C3为输出滤波电容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是主动式PFC？
2008年7月26日【易迅网】
----------------------------------------------------------------------------------------------------------------------------
----------------
PFC(Power Factor Correction)即“功率因数校正”,主要用来表征电子产品对电能的利用效率.功率因数越高,说明电能的利用效率越高.通过CCC认证的电脑电源,都必须增加PFC电路.PFC有两种,一种是无源PFC(也称被动式PFC),一种是有源PFC(也称主动式PFC或APFC)特点就是主动式PFC输入电压可以从90V到270V;功率因数高于0.99,并具有低损耗和高可靠等优点;可用作辅助电源,而不再需要辅助电源变压器;输出DC电压纹波很小,因此采用主动式PFC的电源不需要采用很大容量的滤波电容.----(但不是"只需要一个容量较小的高压滤波电容").
通常不带APFC的电源其功率和高压滤波电容之间的比例为:固定输入电压110VAC/220VAC时,滤波电容比为1uF/W,如果是宽泛围输入电压85-265VAC时则要求为3uF/W.
按照LAMBDA的APFC模块的PDF资料要求,其输出高压(DC360V)对滤波电容容量也接近1uF/W的要求,宽泛围输入时(85-265),输出功率为504W,效率为90%;固定输入(170-265)时输出功率为756W,效率为94%,输出滤波电容为3个450V 220uF并联,内部电路开关频率500K.
而按照VICOR的VI-HAM系列的APFC模块的PDF资料要求,其输出高压不是固定的(PC电源的输出电压是固定的,一般为390V或400V),而它对输出高压滤波电容的容量与输出功率比更高达到2-3uF/W,使得后级负载有更强的能量供应源(毕竟VICOR是US军用级的产品,据说内部电路开关频率达1M).
而PC电源或服务器电源的APFC电路均为分立式结构,由于元器件的离散性,导致电源频率不能过高,一般在80K-300K之间,效率也随着下降,发热量上升.
使用主动式PFC的电源可以从PFC芯片获得辅助电源-------使用主动PFC电路的电源其辅助电源是由PFC升压电感上的辅助绕组提供的,而不是由芯片提供的。
至少看到现在这么多国内外的电源品牌,还没有一个敢真正从综合性能上叫板上面两款品牌的APFC的.。
