千将坪滑坡 滑坡发生于2003年7月
13日12时20分，位于长江南 岸支流青干河左岸、秭归县 沙镇溪镇千将坪村斜坡上， 距长江干流5公里。滑体平 面形态呈舌状，长1200m， 宽1000m，平均厚度约20m， 面积约1.2km2，体积约 2400×104m3。后缘呈圈椅 状外形，前后缘高差348m。 上部为残坡积粘土夹碎石， 厚5m；下部为沙镇溪组泥 质粉砂岩，厚10m。该滑坡 属于基岩顺层滑坡，滑动面 与地层层面产状一致，倾向 南东，倾角28°。滑坡产生 的涌浪高达30m 以上。
三、影响滑坡形成的因素 1、地下水 使岩土体发生复杂物理化学过程而失稳滑动； 2、地表水 河岸坡脚掏蚀，降雨融雪渗透土壤而滑动； 3、斜坡岩石结构和岩性 滑坡沿断层面、节理面、不整合面或岩层层面滑动；
松散沉积层的滑坡，多在在松散沉积与基岩面之间滑动； 基岩滑坡多发生在千枚岩、页岩、泥灰岩和片岩斜坡上；
三、崩塌形成的条件 1、地形条件 坡度和坡地相对高度对崩塌有影响。 2、地质条件 岩石的节理、断层、地层产状和岩性对崩塌有影响。 3、气候条件 气候使岩石风化破碎，加快坡地崩塌形成的时间。暴雨、冰 雪融化增加岩体负荷，减低其聚结力，加大滑力而引起崩塌。 4、地震因素 地震是崩塌的触发因素。 5、人为因素 山区工程建设，不顾地形、地质条件任意开挖，或砍伐森林、 陡坡地开荒，破坏山坡平衡而引起崩塌。
2、坡面上凸下凹－－准平原发育模式
假定一些较陡直的坡地形成后，在风化、重力和片流作用 下，坡地上部逐渐成浑圆状的凸型坡，下部则形成凹型坡。在 地壳长期稳定的状态下，坡面剥蚀，分水岭逐渐降低，最终地 面形成微起伏平原－准平原。
（1）准平原定义 是湿润气候条件下，地表经长期风化和流水作用形成的接
近平原的地貌形态。 作为一种大规模夷平面，也可因构造上 升而成为高原面或发生变形，或被切割后仅保存于山岭顶部成 为 峰顶面。
桥涵水文 第二章 河川径流PPT课件
2020/11/12
长安大学
8
2.2.1 流域
流域：降落到地面上的水，被高地、山岭分隔而汇集到不同 的河流中，这些汇集水流的区域称为某条河流的流域。
分隔水流的高地、山岭的山脊线，就是相邻流域的分界线， 称为分水岭。如秦岭是黄河和长江的分水线，而黄河和淮河 的分水线则是黄河南岸大堤。
流域分水线所包围的平面面积，称为流域面积。其大小应该
测速垂线数目，根据河宽、水深来确定。测速垂线上的测点数，根据垂 线的水深，流速仪的悬吊方式和测量精度的要求来确定。
2020/11/12
长安大学
33
2.3.3 流量计算
2020/11/12
长安大学
34
2.3.3 流量计算
V (m/s)
一点法 Vm V0.6
0.0
0.2
二点法
Vm 12(V0.2 V0.8)
2020/11/12
长安大学
31
2.3.2 流速测验
流速观测 天然河流过水断面上的流速分布 流速观测的常用方法：流速仪和浮标法
2020/11/12
长安大学
32
2.3.3 流量计算
断面流量
流速仪只能测得某点的流速，为了求得断面平均流速，首先在断面上布 设一些测速垂线，在每一条测速垂线上布设一定数目的测速点进行测速， 最后根据测点流速的平均值求得测线平均流速，再由测线平均流速求得 部分面积平均流速，进而推得断面流量。
19
2.2.4 河川径流的形成
暴雨：50~100 1) 暴雨( >50mm/24h) 大暴雨：100~200 I
特大暴雨：>200
2) 大雨 ：25~50 mm/24h
3) 中雨 ：10~25 mm/24h

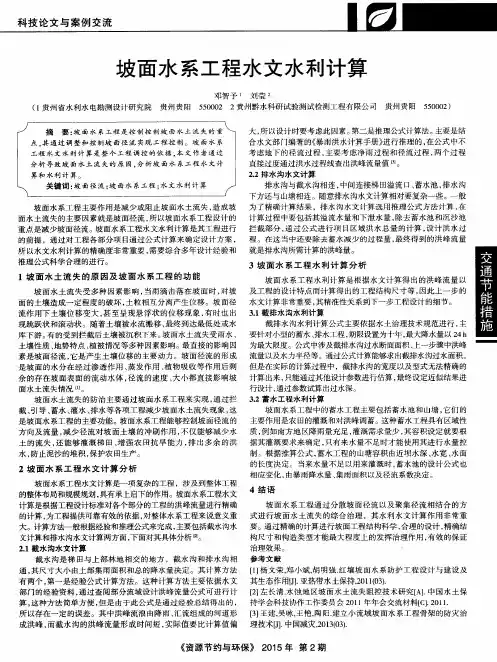

坡面水系工程水文水利计算
