摩擦型阻尼器施工及安装方案
混凝土结构中摩擦型抗震阻尼器安装施工技术
混凝土结构中摩擦型抗震阻尼器安装施工技术
付超;邓青华;王帅;蔡贺龙;周基川
【期刊名称】《四川建材》
【年(卷),期】2024(50)4
【摘要】摩擦型抗震阻尼器又称摩擦消能器,是利用阻尼器中两个接触物体相对位移时,在接触面上产生与位移方向相反的摩擦力,将建筑物的振动能量转化为热能吸收。
摩擦消能器的滞回特性主要表现为第二刚度为零的理想弹塑性。
针对混凝土结构中摩擦型抗震阻尼器的安装施工技术进行研究,首先介绍摩擦型抗震阻尼器的原理和优点,然后阐述摩擦型抗震阻尼器的安装施工技术和质量控制措施,最后通过工程实例说明其应用效果。
【总页数】3页(P127-129)
【作者】付超;邓青华;王帅;蔡贺龙;周基川
【作者单位】浙江省一建建设集团有限公司
【正文语种】中文
【中图分类】TU755
【相关文献】
1.高层建筑框剪、框筒结构抗震阻尼器安装施工
2.安装复位型压电摩擦阻尼器模型结构控振试验研究
3.摩擦型阻尼器安装施工技术
4.混凝土结构工程中剪切型抗震阻尼器施工技术
5.砌体墙上安装摩擦型阻尼器施工技术探讨
因版权原因，仅展示原文概要，查看原文内容请购买。
阻尼器钢结构及阻尼器安装施工方案培训资料(doc 41页)
阻尼器钢结构及阻尼器安装施工方案培训资料(doc 41页)第一章编制说明和编制依据1.1编制依据及范围1.1施工组织设计表1-01 名称编号审定日期施设001 2006.51.2施工图表1-02 序号图纸名称图纸编号1 结施-105～1082 改扩建工程阻尼器图结116补；结116补1.3主要规范、规程、标准表1-03 类别名称编号国家钢结构工程施工质量验收规范GB50205-2001国家建筑钢结构焊接技术规程JGJ81-2002国家钢结构防火涂料应用技术规范CECS24：90国家钢结构加固技术规范CECS77：96国家施工现场临时用电安全技术规范JGJ46-88国家建筑工程施工质量验收统一标准GB50300-2001地方建筑结构长城杯工程质量评审标准DBJ/T01-69-2003 1.4主要法规表1-04 类别名称编号国家建筑法中华人民共和国主席令第91号1.5 2008工程建设指挥部办公室对奥运工程的相关规定表1-05 序号文件名称编号1 关于进一步加强奥运场馆建设工程质量管理的通知市奥指[2004]13号第二章工程概况工程项目名称:***建改造加固工程建设单位：监理单位：总包单位：加固工程施工单位：工程质量标准：北京市建筑长城杯工程地点：本工程位于原体育馆内，为改造加固工程，包括植筋、粘贴钢板、粘贴碳纤维布、洞口封堵、原结构开洞及阻尼器等工作。
首都体育馆的进一步改造扩建是为了2008年奥运会有关赛事及训练的需要而建设，同时也是为了满足全民健身从新规划建设的一个综合性体育场馆。
本方案重点阐述阻尼器钢结构工程及阻尼器安装工程。
其中阻尼器钢结构工程包括：原结构梁下安装钢板及阻尼器墙顶安装钢板、阻尼器钢支撑、钢结构的防腐及防火等工作；阻尼器安装工程包括：阻尼器的水平及垂直方向校核，焊接及防腐及防火等工作。
第三章、施工部署本改造加固工程阻尼器钢结构安装部分，将先施工梁下钢板，然后再施工阻尼器混凝土墙上端的钢板，最后施工五层阻尼器钢支撑部分的钢结构。
大型公建项目地下室抗震支座与阻尼器施工工法
大型公建项目地下室抗震支座与阻尼器施工工法大型公建项目地下室抗震支座与阻尼器施工工法一、前言随着城市建设的快速发展，大型公建项目日益增多。
在建筑设计中，地下室抗震支座与阻尼器施工工法被广泛应用，以提高地下室的抗震性能和安全性。
本文将对该工法进行详细介绍。
二、工法特点地下室抗震支座与阻尼器施工工法具有以下特点：1. 抗震效果显著：该工法通过设置抗震支座与阻尼器，能够有效吸收震动能量，提高建筑的抗震能力，提高地下室的安全性。
2. 施工工艺简单：该工法采用简单的施工工艺，能够快速、高效地完成施工任务。
3. 维修与更换方便：由于抗震支座与阻尼器可以单独维修和更换，因此在维修与改造方面具有较大的方便性。
三、适应范围地下室抗震支座与阻尼器施工工法适用于各种大型公建项目，如商业中心、医院、机场等，尤其在地震频发的地区更具应用优势。
四、工艺原理地下室抗震支座与阻尼器施工工法基于以下工艺原理：1. 抗震支座原理：通过在地下室结构与基础之间设置抗震支座，提高结构的抗震性能。
抗震支座采用橡胶和钢材制成，能够承受地震力，减轻地震对地下室的影响。
2. 阻尼器原理：通过在地下室结构中设置阻尼器，能够吸收地震时的能量，减小地震对地下室的影响。
阻尼器采用液压、液力、摩擦等原理实现对结构的能量耗散。
五、施工工艺地下室抗震支座与阻尼器施工工法包含以下施工阶段：1. 地基处理：对地下室基础进行处理，确保基础稳固。
2. 支座安装：根据设计要求，在地下室结构与基础之间设置抗震支座，使其紧密连接。
3. 阻尼器安装：根据设计要求，在地下室结构中设置阻尼器，确保其安全可靠。
4. 支座与阻尼器调试：进行支座与阻尼器的调试，确保其性能达到设计要求。
5. 安全评估：对施工完成后的地下室进行抗震安全评估，确保施工质量达到要求。
六、劳动组织地下室抗震支座与阻尼器施工工法的劳动组织包括项目经理、技术人员、施工人员等。
项目经理负责整体组织与协调，技术人员负责施工方案的设计与监控，施工人员负责具体施工任务的执行与控制。
摩擦阻尼器
Байду номын сангаас
摩擦阻尼器主要包括中间钢板，两外侧钢板以及钢 板之间的摩擦材料。摩擦阻尼器是由中间钢板与摩 擦材料之间的相对滑移产生摩擦力，将建筑物的振 动能量转化成热能，从而达到减轻结构振动响应的 目的。
产品优点：
• 1、滞回曲线基本是矩形的，减震效果明显； • 2、速度相关性、位移相关性小，性能稳定； • 3、循环耐久性良好，不需要后期维护； • 4、微小位移下也能产生阻尼力； • 5、大震都也不会损坏，因此也不需要更换； • 6、力学模型简单，结构减振分析和设计简便易行； • 7、结构简单，成本较低。
摩擦阻尼器
上海蓝科建筑减震科技股份有限公司 2020.3.7
蓝科减震: 1、悬挑梁采用型钢制作,其材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591中的规定。2、用于固定悬挑梁的U型钢筋拉环或锚固螺栓材质 应符合现行国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。3、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体 输送用焊接钢管》GB/T3091中规定的Q235普通钢管,钢管的钢材质量应符合现行国家标准《碳素结构钢》GBT700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢 管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产品质量合格证、质量检验报告钢管材质检验方法应符合现行国家标准全属拉伸温 拉伸试验方法》GB/T228的有关规定,质量和钢管外径、壁、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JG130的有规定,应涂有漆旧钢管表面锈蚀深度、钢管弯 曲变形应符合《建筑工扣件式钢管脚手架安全技术规范》JGJ130的有关规定。锈蚀检查应每年一次检查时,应在锈蚀严重的钢管中抽取3根,在每根锈蚀严重部位横问断取检查当的 深超过规定值时不得使用钢管上严禁打孔。4、扣件应采用可锻铁或钢制作,其量和性能应符合现行国家标准《管脚手架扣件》GB15831的要求,采用其他材制作的扣件,应经试验证 明其质量符合该标准的规定后方可使用扣应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品并应进行抽样复试扣件在使用前应逐个挑选,有 裂,变形、照出现治禁使用。扣件在螺栓拧扭矩达65Nm时,不得发生。新、扣件均应进行锈处理5、设架子前应进行保养,除统一涂色,环保观应符合现行行业标准《建筑施工木脚手 架安全技术规范》JGJ64的相关规定。7、安全网采用密目式安全立网,应符合下列要求:(1)网目密度不低于2000目/100cm3(2)网体各边缘部位的开眼环扣必须牢固可靠,孔径不低于 1mm(3)网体缝线不得有跳针、露缝,缝边应均匀(4)一张网体上不得有一个以上的接,且接缝部位应端正牢固:(5)不得有断沙、破洞、变形及有碍使用的编织缺陷:(6)阻燃安全网的续 燃、阻燃时间均不得大于4s使用的安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证:(7)做耐贯穿试验不穿透,1.6×1.8m的单张网重量在 3kg以上(8)颜色应满足环境效果要求,选用绿8、连墙件材料用钢管或型钢制作,其材质应符合现行国标准《碳素钢结构》GB/T700中Q235级钢或《低合金强度结构钢》GBT1591中 Q345级钢的规定9、可调底座的底板和可调托座托板宜采用Q235板制作,厚度不应小于5mm,允许尺寸偏差应为0.2mm,示力面钢板长度和宽度均不应小于150mm:承力面钢板和丝杆 应采用环焊,并应设置加劲片或加劲拱度:可调托座托板应设置开口挡板,挡板高度不应小于0mm10、可调底座及可词托杆与螺合长度不得小于6,螺母厚度不得小于30mm,插入立杆 内的长度不得小于150mm主要材料参数表定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记:用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记; 垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位脚手架与主体结构的连墙件 可拉结后方可拆除。当脚手架操作层高出连墙件以上两步时,宜先立外排,后立内排。其余按以下构造要求搭设。本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低 于C15的混凝土进行硬化,混凝土化厚度不小于10cm地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚于计算书),立杆垫板或底座面标高高于自然地坪50mm100mm, 两侧设置排沟,排水证垫板尺寸采用长度不少于2厚度不小于50mm、宽度不小于200mm的垫板或槽钢。【扣件式脚手架】【型钢挑脚手(件式)1、立杆设置(1)立杆采用对接接头连 接,立杆与纵小平杆采用直角扣件连。接头位置交错布置,两个相邻立杆接头避免出现在同步同内,并在高度方向错开的离不小于50cm;各接头中心距节点的正离不于步的13(2)上部单 立杆与下部双立杆接处,采用单立杆与双立杆之中的一根对接连接。主立杆与立杆采用旋转扣件连接,件数量不应少于2个。每根立杆底部应设置块,并且必须设置纵、横向地纵向地 杆应采用直扣件固定
大型公共建筑隔震支座与阻尼器安装施工工法(2)
大型公共建筑隔震支座与阻尼器安装施工工法大型公共建筑隔震支座与阻尼器安装施工工法一、前言大型公共建筑的抗震设计是保障人员生命安全的重要环节。
随着科技的发展，隔震支座与阻尼器作为现代抗震技术的突破性成果，被广泛运用于大型公共建筑的抗震设计中。
本文将详细介绍大型公共建筑隔震支座与阻尼器的安装施工工法。
二、工法特点大型公共建筑隔震支座与阻尼器安装施工工法具有以下特点：1. 可靠性高：隔震支座与阻尼器采用先进的材料和技术，具有较好的耐久性和抗震性能，能够有效减小地震对建筑结构的影响。
2. 灵活性强：隔震支座与阻尼器的安装方式灵活多样，能够适应不同建筑结构和地震需求，并能够满足不同阶段的施工要求。
3. 经济效益高：通过合理的隔震支座与阻尼器安装施工工法，可以提高建筑的抗震性能，并能够减少维护成本和修复费用。
三、适应范围大型公共建筑隔震支座与阻尼器安装施工工法适用于各类大型公共建筑，如高层办公楼、医院、学校、体育馆等。
特别适用于地震频发地区的建筑工程。
四、工艺原理隔震支座与阻尼器的安装施工工法是通过改变建筑结构与地基之间的相互作用方式，减小地震地面运动对建筑结构的影响。
具体实施中，需要采取以下技术措施：1.地基处理：在土壤基础上进行地基处理，如使用加固桩、增加基础深度等方式，以提高地基承载能力和稳定性。
2. 安装隔震支座：在建筑结构的支座位置，安装隔震支座，选择合适的隔震支座类型，并确保安装位置和数量符合设计要求。
3. 安装阻尼器：在建筑结构中的关键部位，安装阻尼器，根据设计要求选择合适的阻尼器类型，并按照施工图纸进行安装。
4.配置震后监测系统：在建筑结构中设置震后监测系统，以收集并分析地震后的结构响应数据，为工程的后续分析提供依据。
五、施工工艺大型公共建筑隔震支座与阻尼器安装施工工法主要包括以下几个施工阶段：1. 确定施工方案：根据设计图纸和施工要求，制定详细的施工方案，并与有关部门进行沟通和会商，确保施工方案的可行性。

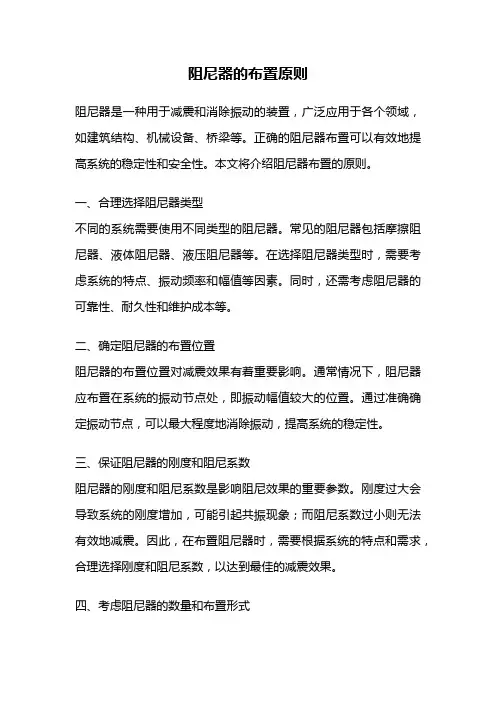

阻尼器的布置原则
