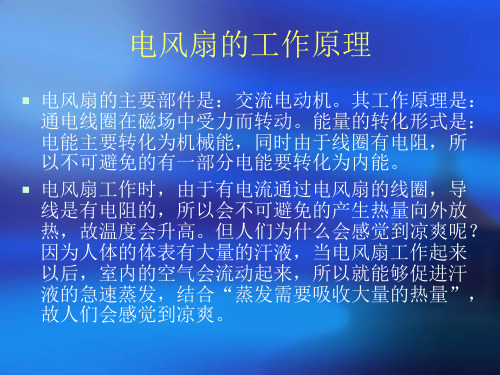

遥控风扇电原理图

双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。

这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通风扇改装为具有多功能的高级风扇，很适宜无线电爱好者制作与改装。

1这种新型IC的主要特点是：（1）集开关、按时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械按时器和调速器，采用轻触式开关和电脑控制脉冲触发，因此无机械磨损，利用寿命长；（3）各类动作电脑程序具有相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的按时控制等。

RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。

其外形、引出脚排列及各脚功能如图1所示。

工作原理2典型应用电路如图2所示（[url=点击下载原理图[/url] ）。

市电220V由C一、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。

在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电扇不转。

若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，别离触发双向晶闸管VS1－VS3 3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，而且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电扇即按持续风（常风）、阵风（模拟自然风）、持续风……的方式循环改变其工作状态，在持续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动按不时间选择键SB2，按时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种按不时间，共有、l、二、4小时和不按时5种工作方式供选择。

当按不时间一到，IC内部的按时电路停止工作，相应的按时指示管熄灭同时IC的11－13脚也无控制信号输出，双向晶闸管VS1－VS3截止，从而致使风扇自动停止运转；在风扇不按时工作时，欲停止风扇转动，只要按动一下复位开关SB1，所有指示灯熄灭，电源被切断，风扇停转；如欲启动风扇，照上述方式操作即可。

元器件选择与制作图中除降压电容C1用优质的CBB-400V聚苯电容；泄放保护电阻R1用1W金属膜电阻或线绕电阻外，其余元器件均为普通型。

电阻为1/8W；电解电容的耐压值取10V －16V，C1取值范围为－lu之间；稳压管VD9为5V－6V/1W,可选用ZCW104（旧型号为ZCW21B）硅稳压管；VS1－VS3为1A/400V小型塑封双向晶闸管，可选用MAC94A4型或MAC97A6型；L为电抗器，可以自制，亦可采用原调速器中的电抗器；SB1－SB4为轻触型按键开关（也叫微动或点动开关），有条件的可采用导电橡胶组合按键开关。

电路焊接无误，一般不用调试就可以工作。

改装方式该电路对所有普通风扇都能进行改装。

将焊接好的电路板装进适合的塑料香皂盒或原调速器盒中，将原分线器开关拆除不用，留出空余位置便于安装印制板电路。

一般风扇用电抗器均采取5挡。

不妨利用其中①、③、⑤挡，将强风（第1挡）、中风（第2挡）弱风（第3挡）别离接到电抗器的各挡中。

4如有的调速器中无电抗器，风扇电机则是采取抽头方式改变风速的，一样将三种风速别离接至分线器的三极引线中。

在改装中特别要注意安全，印制板上220V交流电源接线端及所有导电部位应与调整器盒的金属件严格隔离。

改装完毕，可用测电笔碰触调速器有否漏电。

不然应进一步采取绝缘办法。

通电实验时，用万用表DC10V档测C2两头电压应为5V －6V之间，若不正常，应重点检查整流稳压电路，然后再别离按动SB1－SB4开关，观察各路指示管VD1－VD8应按对应的选择功能发光或熄灭，风扇也应同步工作于不同状态。

采用TVVH9238-LC901及MAC97A6的多功能无线电遥控电扇电路图本例介绍的电扇无线遥控调速器是采用4位遥控模块和一块风扇调速集成电路，它可将普通电扇改造成无线电遥控多功能调速风扇。

工作原理电扇无线遥控调速器的风扇接收部份电路原理图如图1所示。

发射部份是一个4位TWH9236匙扣式发射器，其A键用作风速（SPEED）调节、B键为风类（MODE）调节，C键为按时（TIME）设定，D键为关（OFF）。

56图1中IC1是与TWH9236遥控发射器相对应的TWH9238接收模块，其A, B、C, D 4个引脚与发射器上A、B、C、D4个按键是一一对应的。

IC3是一块LC901电扇调速专用集成电路，其一、巧、14和5脚别离为风速（SPEED）、风类（MODE)、按时(TIME）、关（OFF)控制设定端，低电平触发有效。

当1脚反复受到低电平触发，风速依次为强风（S）～中风（M）～弱风（L)一强风(S)～……，11脚为强风输出端S, 12脚为中风输出端M, 13脚为弱风输出端L，有效输出为高电平，别离触发驱动双向晶闸管VTH1一VTH3,使其导通，通过电抗器L使电扇M取得不同的电压以实现调速的目的。

VL6V比别离为强风、中风、弱风指示灯。

当5脚受到低电平触发时，11一13脚均无输出，电扇停转，芯片处于静止状态，即关机。

在关机状态时，1脚兼作起动端，可使电扇起动运转。

15脚受到低电平触发，可使风类在正常风与自然风之间进行切换，VI5为风类指示灯，熄灭时为正常风，闪烁麦光时为自然风。

14脚反复受到低电平触发时，可使电路处于不按时-0 ．5h- 1 h-2h-4h一不按时一……，7一10脚所接的VU一VL4别离为4h、2h、lh、0 ．5h按时显示指示灯。

由于TWH9238 (ICl )数据输出端有效输出为高电平，故通过反相器反相将其转换为低电平，以别离触发IC3的一、1五、14和5，所以通过遥控发射机A一D4个按键就可以方便地控制电扇的风速、风类、按时及关机。

选择7ICl与发射器选用广东中山达华电子厂生产的TWH9236/9238系列无线电发射与接收模块；IC2的4个反相器可选用一块CD4069六反相器数字集成电路中任意4个完好的反相器，另2个不用的反相器应将其输人端进行接地处置而不要悬空，可消除没必要要的干扰。

IC3选用LC901电扇调速专用集成电路。

VTH1 - VTH3可用MAC97A6（IA/600V）小型塑料封装双向晶闸管。

VS选、6V稳压二极管，如1N5233、2CW21 C等型号。

L可用电扇机械调速器中的电抗器，一般机械调速器有5挡转速，现只有3挡，所以要空出2个抽头不用。

C3要求采用CBB/3-400V型聚丙烯电容器。

MAC97A6的技术参数产品型号:双向可控硅断态重复峰值电压VDRM(Max)(V):400反向重复峰值电压VRRM(Max)(V):4008额定正向平均电流IF(Max)(A):6额定电流小于1安培控制功率小于60瓦以下门极触发电流IGT(Max)(mA):7门极触发电压VGT(Max)(V):封装/温度(℃):3TO92/-40~110价格/1片(套):￥图片：9101112双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看做由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。

此时，若是从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。

因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。

13此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。

这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。

由于BG1和BG2所组成的正反馈作用，所以一旦可控硅导通后，即便控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。

由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要必然的条件才能转化2,触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。

在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，致使图3的伏安特性OA段左移，IGT越大，特性左移越快。

一、可控硅的概念和结构？晶闸管又叫可控硅。

自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。

今天大家利用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出1415的电极叫阳极A ，第三层P 型半导体引出的电极叫控制极G ，第四层N 型半导体引出的电极叫阴极K 。

从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G ，这就使它具有与二极管完全不同的工作特性。

图2二、晶闸管的主要工作原理及特性为了能够直观地熟悉晶闸管的工作特性，大家先看这块示教板(图3)。

晶闸管VS 与小灯泡EL 串联起来，通过开关S 接在直流电源上。

注意阳极A 是接电源的正极，阴极K 接电源的负极，控制极G 通过按钮开关SB 接在3V 直流电源的正极(这里利用的是KP5型晶闸管，若采用KP1型，应接在直流电源的正极)。

晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。

此刻咱们合上电源开关S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关SB，给控制极输入一个触发电压，小灯泡亮了，说明晶闸管导通了。

这个演示实验给了咱们什么启发呢?图316这个实验告知咱们，要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K 之间输入一个正向触发电压。

晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。

晶闸管的特点：是“一触即发”。

可是，若是阳极或控制极外加的是反向电压，晶闸管就不能导通。

控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。

那么，用什么方式才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图3中的开关S)或使阳极电流小于维持导通的最小值(称为维持电流)。
