发电机电气试验方案指导

合集下载

水电站发电机试验方案和措施

水电站发电机试验方案和措施

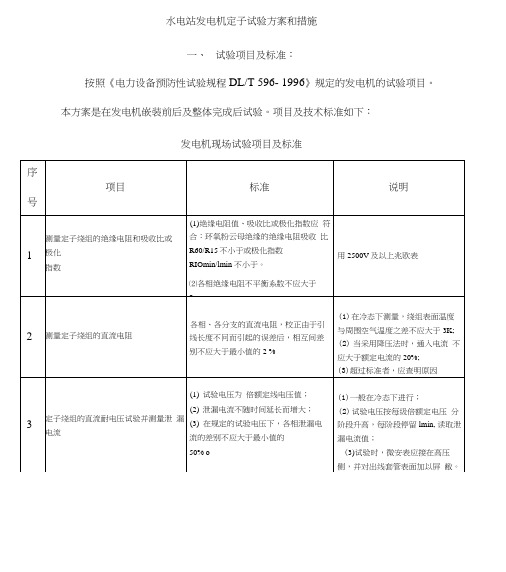

水电站发电机定子试验方案和措施一、试验项目及标准:按照《电力设备预防性试验规程DL/T 596- 1996》规定的发电机的试验项目。

本方案是在发电机嵌装前后及整体完成后试验。

项目及技术标准如下:发电机现场试验项目及标准二、试验组织机构组长:XXX成员:XXX XXXX试验操作人:XXXX监护人:XXXX三、试验方案及步骤:定子整体试验前,必须经厂家和业主单位联合检查确认后,方能进行整体试验。

1、定子绕组的绝缘电阻吸收比测量应满足:(1)定子绕组的每相绝缘电阻值,在换算至100C时,不低于按下式计算的数值。

R=Un/[1000+ (Sn/100) ] M Q式中:Un-水轮发电机额定线电压单位为伏(kv)Sn-水轮发电机额定容量单位为千伏安(KVA在40C以下时,环氧粉云母绝缘的绝缘电阻吸收比R60/R15不小于,或极化指数RlOmin/R imin不小于。

(3)如果绝缘电阻不满足要求,则应对定子绕组进行加温干燥,定子干燥应做好下列准备工作:a.定子线圈端部圆周上等分布置酒精温度计8-10支,将线圈内测温电阻引至测温盘上;b.定子上覆盖帆布保温,并将定子下部的风道(如风洞盖板)盖严。

c.定子干燥用3台电焊机设备,进行干燥。

d定子绕组各相各并联支路相互连接起来,接好跨接引线。

跨接引线应用裸导线为宜。

e以调节通入定子电流的大小控制温升速率,温升速率一般为5〜8C /h,最后保持在80J°C的范围内(以定子槽中测温电阻的读数为准,而酒精温度计的读数应为70 C左右)。

g每小时记录温度一次,每4〜8h用2500兆欧表测量线圈对地绝缘电阻,应满足下列条件时,即可停止干燥。

h干燥结束后,以不超过10C/h的速率降温至50C,拆除引线和帆布罩及上下定子扶梯,让定子自然冷却,最后用干燥的压缩风将线圈清扫干净。

2、定子绕组的直流电阻测量:3、定子直流耐压试验:(1)交流耐压前,应分相分阶段进行3倍定子额定电压的直流耐压试验进行试验(2)各相泄漏电流不随时间的延长而增大;(3)在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。

发电机预防性试验作业指导书

发电机预防性试验作业指导书

6kV发电机预防性试验作业指导书一、目的与范围为了加强公司各电站6kV发电机每年预防性试验技术工作,确保6kV发电机试验工作符合工艺质量和安全生产管理要求,并确保该工作全过程无不安全情况发生,确保发电机试验后能安全、可靠地运行,所有参加试验项目的工作人员、质检人员,必须遵循本质量保证程序。

本指导书适用于额定电压6kV的发电机试验。

其他类型的发电机现场试验可参照执行。

二、规范性引用文件(含验收标准等)GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5-10/6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施3456783.2.1 作业项目、方法、标准9101.定子三相绕组绝缘的测试:用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ,吸收比≥1.6,极化指数≥2.0,三相不平衡系数不小于2;如通水时:汽励端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ,绕组对汇水管绝缘电阻≥100KΩ,(定冷水水质合格并正常循环)2.定子线圈直流泄漏和直流耐压的测试:试验电压按0.5倍额定电压分5个阶段升高,每阶段停1分钟读取泄漏电流值,电压升至2.5倍额定电压。

其泄漏电流不应随时间的延长而增大,在额定的试验电压下,各相泄漏电流的差别不应大于最小值的100%;在20A以下者,各相间差值比较不应有显著变化。

(应在停机后清污前的热态下、排氢后进行,若在通水情况下:绕组绝缘大于1兆欧;汇水管、机内测温元件、CT二次侧接地;水路流量接近额定;并水电导率小于1.5微西/厘米)3.定子线圈交流耐压试验:向三相定子线圈加1.5Un交流试验电压,一分钟通过。

(条件同上)4.轴承各部的绝缘测量:用500V摇表测量发电机汽励两端轴瓦的密封瓦及中间环、左右轴承座、外恻挡油盖、轴瓦衬垫、高压进油管绝缘电阻不小于10MΩ,(通油情况要大于1MΩ)1、加压前必须认真检查试验接线表计倍率、量程、调压器零位及仪表开始状态,加压过程中应精力集中,严密监四、附件4.1作业过程记录表(实际工作时填写,连同现场作业指导书、工作票一起保存)4.2检修技术数据记录表检修技术数据记录表工作成员:记录人员:记录日期:天气情况:温度:湿度:4.3 发电机定转子检修作业定置图及围栏图4.4 验收卡4.5 风险控制措施卡风险控制措施卡工作内容:4.6 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.7设备名牌参数设备技术台账4.8设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。

发电机逆功率保护试验方法

发电机逆功率保护试验方法

发电机逆功率保护试验方法【摘要】本文介绍了发电机逆功率保护试验方法。

在讨论了逆功率保护在发电机保护中的重要性。

在试验前准备中,包括检查设备和确保安全。

试验装置部分涵盖了使用的设备和工具。

试验步骤详细描述了进行逆功率保护试验的具体步骤。

在试验数据处理中,解释了如何处理和分析试验数据。

通过试验结果分析部分,讨论了试验结果的含义和影响。

在总结了试验过程中的重要发现和结论。

通过本文的介绍,读者可以了解并掌握发电机逆功率保护试验方法,为发电机保护工作提供参考和指导。

【关键词】发电机、逆功率保护、试验方法、试验前准备、试验装置、试验步骤、试验数据处理、试验结果分析、结论1. 引言1.1 引言发电机逆功率保护试验是电力系统中重要的安全保护措施之一。

在电力系统运行中,逆功率可能引起发电机过负荷运行,导致设备损坏甚至发电机失灵,因此逆功率保护试验对于确保电力系统稳定运行至关重要。

逆功率保护试验是通过模拟逆功率场景,验证发电机逆功率保护装置的动作性能和准确性,从而确保在实际运行中能够及时准确地保护发电机。

本文将介绍逆功率保护试验方法,包括试验前准备、试验装置、试验步骤、试验数据处理和试验结果分析等内容,以期为电力系统工程师提供参考。

逆功率保护试验是电力系统运行中的重要环节,通过科学合理的试验方法可以有效提高发电机逆功率保护装置的可靠性和精度。

本文将详细介绍逆功率保护试验的相关内容,希望对相关领域的研究人员和从业人员有所帮助。

通过本文的学习,读者可以了解逆功率保护试验的方法和步骤,为电力系统的安全稳定运行提供支持和保障。

2. 正文2.1 试验前准备试验前准备是进行发电机逆功率保护试验的重要步骤,其目的是确保试验的准确性和可靠性。

在进行试验前准备工作时,首先需要对试验设备进行检查和调试,确保设备正常工作。

需要进行试验方案的制定,包括确定试验参数、试验条件和试验目的等内容。

还需要对试验现场进行必要的准备工作,如清理现场、确保安全措施和准备必要的工具和材料等。

发电机并网试验方案

发电机并网试验方案

发电机并网试验方案概述本文档旨在提供发电机并网试验方案的详细说明。

该试验方案用于测试发电机的并网性能,并确保其在接入电网后能够正常运行和交流电能。

试验目的- 验证发电机的并网能力- 确保发电机在接入电网后能够实现稳定运行和交流电能输出试验步骤1. 准备工作- 确保发电机的电气和机械系统正常运行- 确认电网要求和并网标准- 检查发电机与电网之间的连接和配电系统2. 并网前试验- 运行发电机以达到额定功率和电压- 监测发电机的电流、电压和频率等参数,并记录- 确认发电机自身的保护装置和安全系统正常工作3. 并网试验- 将发电机与电网连接- 逐步增加发电机输出功率,观察发电机的响应和电网的稳定性- 检测并记录发电机的电流、电压和频率等参数4. 试验数据分析- 对比试验前后的参数数据,评估发电机的并网性能- 分析发电机与电网之间的电能交流情况,确保其符合电网要求和应用标准5. 试验报告- 撰写详细的试验报告,包括试验目的、步骤、数据分析和结论等内容- 如有必要,提供改进建议和优化措施,以提高发电机的并网性能注意事项- 安全第一:在进行试验前,确保安全措施得到有效落实,并遵循相关操作规范和要求,以防止事故和人身伤害的发生。

- 试验环境:选择合适的环境进行试验,确保发电机与电网连接稳定,并满足试验要求。

- 数据采集:使用适当的测试仪器和设备对试验数据进行准确和可靠的采集,确保试验结果准确可信。

- 标准遵循:根据所在地区和电网要求,确保并网试验符合相应的法规、标准和规范要求。

以上是发电机并网试验方案的概述和步骤,希望对您有所帮助。

如有其它问题或需要进一步协助,请随时提问。

转子电气试验方案

转子电气试验方案

发电机转子电气试验方案1、概述:发电机转子包括磁极、磁极间连线及安装在转子上的励磁绕组引线。

锦屏二级电站转子为现场组装转子,磁极在生产、运输、拼装过程中不可避免的存在安全风险,应进行一系列电气试验以检查转子励磁绕组的制造及安装质量是否符合要求。

1.1、发电机基本参数型号:SF600-36/12000额定视在功率:667 MVA 额定有功功率:600 MVA额定电压:20 KV 额定电流:19245 A额定功率因数:0.9滞后额定频率:50 Hz额定效率:98.775 % 短路比: 1.06励磁满载电压:295 V 励磁满载电流:2790 A励磁空载电压:160 V 励磁空载电流:1508 A绝缘等级: F 额定转速:166.7 r/min1.2、编制依据:《水轮发电机组安装技术规范》(GB/T8564-2003)《电气装置安装工程电气设备交接试验标准》(GB50150-2006)2、试验项目及标准:(U f为发电机转子额定励磁电压,V)1.1、磁极挂装前单个磁极试验a、磁极绝缘电阻测量用2500V兆欧表,其绝缘电阻应≥5MΩb、磁极线圈交流耐压耐压值:10U f+1500=4150V质量要求:无击穿现象c、磁极直流电阻测量单个磁极相互比较差值,不大于最小值的2%d、磁极交流阻抗测量相互比较阻抗值无明显差异。

e、磁极极性检查极性正确。

1.2、磁极挂装后单个磁极试验a、磁极绝缘电阻测量用2500V兆欧表,其绝缘电阻应≥5MΩb、磁极线圈交流耐压耐压值:10U f+1000=3650V质量要求:无击穿现象c、磁极交流阻抗测量相互比较阻抗值差应不大于20%。

1.3、转子磁极组装完成后整体试验a、转子线圈直流电阻测量厂家测量值:R f=0.0805Ω(温度20℃)实际测量值:R f= Ω(温度℃)换算公式:R2=R1(T+t2)/(T+t1)R1、R2——分别为温度在t1、t2时的电阻值T——计算用常数,取235质量要求:测量值与厂家测量值换算到同一温度时相比较差值不应大于2%b、转子线圈绝缘电阻测量用2500V兆欧表,一般应≥0.5MΩc、转子线圈交流耐压耐压值:U=10*U f=2650V质量要求:无击穿现象1.4、集电环、引线、刷架试验a、绝缘电阻测量用2500V兆欧表,一般应≥5MΩb、交流耐压耐压值:10U f+1000=3650V质量要求:无击穿现象3、试验方法:3.1绝缘电阻测量1)单个磁极:将磁极的轭部可靠接地,然后将磁极的线圈引线用软导体短接后与兆欧表‘L’端接触,测量其绝缘电阻。

2发电机进相试验方案

2发电机进相试验方案

2发电机进相试验方案发电机的进相试验是一项重要的测试,用于验证其正常运行和性能参数。

下面是一个2个发电机进相试验方案,以确保发电机正确配电和连续供电。

第一部分:准备工作1.确定试验对象:选择两个发电机作为试验对象,确保其具备进相试验的条件。

2.准备试验设备:准备好必要的试验设备和工具,包括测试仪器、计量设备、搭接电缆、接地线等。

3.安全措施:确保试验场所的安全性,提前做好安全措施,如接地处理、防护装置等。

4.确定试验环境:选择适当的试验环境,并确保有足够的空间和通风条件。

第二部分:试验准备1.发电机准备:检查发电机的外观和内部结构,确定发电机无明显损坏或故障。

2.线路准备:检查与发电机连接的电缆和线路,确保其安全可靠。

3.试验接线:根据测试仪器的要求和发电机的接线图,正确连接试验设备和发电机。

第三部分:试验步骤1.试验前检查:再次检查试验接线的准确性和可靠性,确保试验仪器正常工作。

2.试验前调整:按照发电机的技术手册或制造商的指导,调整发电机的工作参数,如电压、频率等。

3.激励电源:根据发电机的类型和要求,连接和调整激励电源,使发电机产生磁场。

4.打开断路器:将试验用的断路器打开,使发电机与负载断开。

5.启动发电机:启动发电机,并观察其启动过程是否顺利。

6.进相操作:按照试验仪器的要求,逐步进相对两个发电机进行操作,并观察其过程和结果。

7.试验结果记录:记录每个发电机的进相情况,包括时间、进相方式、进相结果等。

第四部分:试验分析和结论1.数据分析:根据试验结果和实际情况,对试验数据进行分析和处理,计算发电机的进相时间和效果。

2.结果比较:比较两个发电机的进相结果,找出任何差异或问题。

3.问题解决:如果发现进相效果不理想或出现问题,及时采取相应的措施进行调整或修复。

4.试验结论:根据试验数据和分析结果,得出对两个发电机进相性能的评价和结论。

第五部分:试验总结和改进1.试验总结:总结试验的过程和结果,对试验过程中存在的问题和改进建议进行概述。

电厂发电机进相试验方案

**电厂4号发电机进相试验方案二○○6年8月9日1 概述4号发电机(技术参数见附录)进行励磁系统改造后的进相试验,为此编制本方案。

2 试验目的通过试验测定4号机组进相深度及进相调压效果,为今后机组进相运行提供试验依据。

3 试验前准备工作3.1 试验前发电机静态稳定限值计算试验前根据试验时电力系统和**电厂的运行方式进行被试发电机进相试验各工况点的静稳水平等重要参数的计算,以确定被试发电机进相运行深度。

计算结果另见《**电厂4号机组进相运行分析》。

3.2 发电机进相试验各工况点的确定本次试验应保持进相运行稳定,不超过制造厂PQ运行图中给定的允许进相运行曲线范围,进相试验各工况点一般应处在低励限制曲线上;不进相到会导致失步的工况。

发电机机端电压U与Eq(空载电势)的夹角δ(即内功角)不宜大于60°,以保证机组进相运行时的静态稳定性。

3.3 试验时定子端部温度的测量及温度限额1)发电机进相运行时,定子边段铁芯和端部结构件的发热会增高,甚至会超过其容许的温度限额,从而限制发电机的进相运行深度。

根据调通中心批准的进相运行允许工况,如果发电机进相深度较浅,在厂家给定的PQ运行图的进相域内有较大安全距离,对4号发电机进相运行试验时不需要在定子端部埋设测温元件进行端部温升试验,但要求电厂联系制造厂确认拟定的试验进相深度在厂家给定的PQ运行图的进相域内,发电机长期进相运行无发热限制问题。

2)温度限制范围如下:定子线圈≤110 ℃边段铁芯≤120 ℃3.4 发电机端电压与厂用电电压限制不带厂用电进相试验时,发电机端电压不低于0.90 p.u(额定值);带厂用电进相试验时,厂用电电压不低于0.93 p.u,低于0.95 p.u时要求电厂运行人员对主要辅机高压电动机运行状况监测,视电流等监测情况判断是否应恢复厂用电到0.95 p.u以上。

3.5 有关励磁装置和继电保护调整事项1)试验前电厂应完成励磁系统改造后的低励限制定值整定,并完成静态和动态的试验;如果调通中心有下达不同于运行用的试验临时低励限制定值,试验前电厂应负责按临时定值整定,并完成静态和动态的试验,负责试验后恢复正常定值。

发电机静态试验方案

发电机静态试验方案目录1试验目的2试验依据3人员职责分工4发电机名牌参数5发电机静态试验前应具备的条件和有关安全注意事项6发电机静态试验的步骤和方法发电机定子绝缘电阻、吸收比发电机定、转子绕组直流电阻发电机转子绕组绝缘电阻测量发电机轴承绝缘电阻发电机定子绕组直流耐压试验和泄漏电流测量发电机定子绕组交流耐压试验发电机转子交流阻抗和功率损耗1.试验目的通过试验可以检验发电机安装后的绝缘情况等,数据分析发电机是否能够满足启动条件和稳定运行;2.试验依据电气装置安装工程电气设备交接试验标准;设备出厂说明书设备出厂试验报告电业安全工作规程3.人员职责分工试验方案需报请监理审核、现场指挥机构批准,重要试验项目需业主、监理旁站;施工及建设等单位应为试验的实施提供必要的试验条件;试验项目负责人负责组织试验工作的实施,检查试验安全工作;参加试验工作人员应熟悉工作内容、仪器设备的使用及试验数据记录整理;4.发电机名牌参数额定功率:12MW额定电压:kV额定电流:825A功率因数:滞后频率:50Hz冷却方式:空冷励磁方式:机端变压器自并励励磁系统励磁电压:励磁电流:5.发电机静态试验前应具备的条件和有关安全注意事项所有工作人员应严格遵守电业安全工作规程;试验时试验人员应精力集中,分工明确,密切配合;试验地点至少有两人工作,重要部位要有专人监视,并有必要的通讯设施,发现问题及时报告;试验用仪器、仪表需经过检查,保证完好工况,确保试验顺利进行;发电机试验线固定良好,保持安全距离;一次连线断口与非试侧保证安全距离;发电机小间关门上锁,必要时派专人把守试验地点在发动机空冷器室内;6发电机静态试验的步骤和方法发电机定子绝缘电阻、吸收比6.1.1采用手摇式2500V兆欧表进行测试6.1.2;测量某相时,非测量相必须短路接地每项绕组必须头尾相短接;6.1.3在120转/分钟下分别读取15、60秒的绝缘电阻值;6.1.4每测量一相绕组后,对其被测相充分放电;发电机定、转子绕组直流电阻6.2.1使用直流电阻测试仪进行测量;6.2.2测量前对定、转子绕组充分放电;6.2.3加电后待数值稳定后记录;6.2.4数据比较分析;发电机转子绕组绝缘电阻6.3.1采用手摇式1000V或500V兆欧表进行测试;6.3.2测量前正负集电环应短路放电;6.3.3集电环电刷取下,与集电环脱离;6.3.4兆欧表的L端接集电环,E端接转轴上;测量发电机轴承绝缘电阻6.4.1采用手摇式1000V或500V兆欧表进行测试;6.4.2发电机轴承垫夹层垫铁分别对上下接地物测量;发电机定子绕组直流耐压试验和泄漏电流测量6.5.1发电机的被测相绕组短接后接高压端,非测相绕组短接后接地;6.5.2试验前,被试物接地放电,一切对外连接线断开,保持安全距离;6.5.3升压时缓慢调节,按分阶段升高,每阶段停留1min,试验电压值为3Un;6.5.4升压过程中,监视发电机、试验器及微安表,一旦有异常现象立即降压;6.5.5试验完成后,应迅速降压到零并切断电源,充分放电5min;6.5.6整理记录,绘制电流电压关系曲线,分析结论;发电机定子绕组交流耐压试验6.6.1测量某相时,非测量相必须短路接地,每项绕组必须头尾相短接,转子绕组短路接地;6.6.2接好线后,应由专人检查,确认无误;6.6.3升压必须从零开始,在75%试验电压前可任意速度升压,以后均匀升压,以每秒2%试验电压速率升压;6.6.4在升压和耐压过程中,若发现异常情况时,应停止升压,降压后查明原因;6.6.5耐压时间为1min,耐压值为1000+2U n×;发电机转子交流阻抗和功率损耗6.7.1在试验前应将励磁回路断开;6.7.2采用隔离调压器与试验设备连接隔离调压器选用3kVA;6.7.3发电机转子施加电压为额定电压的倍;6.7.4在预定电压下读取数值;6.7.5读取数据后,将电压降至零,试验结束;。

发电机励磁系统建模及参数测试现场试验方案

发电机励磁系统建模及参数测试现场试验方案一、引言发电机励磁系统是发电机的重要组成部分,负责提供稳定的励磁电流,以产生磁场来激发旋转母线产生电能。

励磁系统的建模及参数测试是确保发电机正常运行和电能输出的重要环节。

本试验方案旨在介绍发电机励磁系统建模及参数测试的具体步骤和方法,以保证测试过程准确、可靠。

二、试验目的1.建立发电机励磁系统的电路模型,以研究和优化发电机励磁控制策略;2.获取发电机励磁系统的相关参数,包括励磁电感、励磁电阻、励磁时间常数等,以指导实际运行和维护。

三、试验步骤1.参数检查与准备工作(1)检查发电机励磁系统的相关设备,包括励磁电源、励磁控制器等,确保其正常工作;(2)准备励磁电源的额定电压及额定电流;(3)进一步了解发电机的额定容量、充电时间等相关参数。

2.励磁系统建模试验(1)根据发电机励磁系统的具体结构和控制方式,建立励磁系统的电路模型;(2)根据建模结果,优化励磁系统的控制策略,如PID控制、模糊控制等。

3.励磁系统参数测试(1)将励磁电源的电压调整至额定电压,并将电流调整至0;(2)开始记录励磁电流、时间,并持续一段时间,以计算励磁系统的励磁时间常数;(3)在给定一定励磁电流的情况下,记录励磁电源的输出电压,以计算励磁系统的励磁电阻;(4)通过改变励磁电源的输出电流,记录励磁电流和励磁电压的关系,从而计算励磁系统的电感值。

四、试验数据处理与结果分析根据试验记录的数据,进行如下数据处理与结果分析:1.使用最小二乘法拟合得到励磁时间常数;2.根据励磁时间常数计算发电机启动所需的总时间;3.根据励磁电流和励磁电压的关系确定励磁系统的电感值;4.根据励磁电流和励磁电阻的关系确定励磁系统的励磁电阻。

五、试验安全措施1.在试验过程中,严格遵守相关电气安全操作规程,确保人员安全;2.在试验现场设置明显的安全警示标志,并保证试验区域的安全通道畅通;3.使用严密可靠的电气隔离装置,以防止电击事故的发生。

发电机出口PT检修试验方案

技术方案#3发电机出口PT检修试验方案编写人(签字)(技术报告专用章)审核人(签字)批准人(签字)批准日期:年月日#3发电机出口PT检修试验方案1 任务目的为了保证电力系统安全运行,发现运行中设备的隐患,预防发生事故或设备损坏,应电厂要求,对#3发电机出口PT进行检修试验,以检查其绝缘情况,为相应的维护、检验、更换等提供依据。

2 客户名称3 试验日期4 设备信息#3发电机出口PT。

(铭牌参数待现场确认)5 试验设备试验所用的设备见表1。

表1 试验所用设备6 试验项目6.1 绝缘电阻测量。

6.2 直流电阻测量。

6.3 绕组交流耐压试验。

6.4 局部放电试验。

7 标准依据DL/T596-1996 《电力设备预防性试验规程》。

8 试验方法8.1 绝缘电阻测量8.1.1 试验接线如表2表2 试验接线8.1.2 断开绝缘电阻表后应对被试品放电接地。

8.1.3 判断标准:不应低于出厂值或初始值的70%;8.2 直流电阻测量8.2.1 将被试绕组首尾端分别接入仪器,非被试绕组悬空。

8.2.2 一次绕组可用精确度较高的万用表代替。

8.2.3 对二次绕组可采用直流电阻测试仪进行测量,分别接入被试绕组。

但应注意测试电流不宜过大,以免烧坏线圈。

8.2.4 必要时进行直流电阻测量值温度换算。

8.2.5 试验结束后应对被试品放电接地。

8.2.6 判断标准:与出厂数据对比无差别。

8.3 绕组交流耐压试验。

8.3.1 二次绕组耐压用2500V摇表代替。

8.3.2 一次绕组采用感应耐压试验;全绝缘和半绝缘式的互感器采用倍频感应耐压试验。

8.3.3 一般情况下,应在额定电压较高的二次绕组上加压;本次采用三倍频进行加压。

8.3.4 耐压试验前后,应检查有否绝缘损伤。

8.3.5 感应耐压试验时,试验电压持续时间t=(120×额定频率)/试验频率(S);试验时间不得少于15S,试验频率不得高于400HZ。

8.3.6 将一次绕组的尾端(X端)接地,高压端悬空,在二次绕组加压,三次绕组开路并一端接地或在三次绕组加压,二次绕组开路并一端接地,见图1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

发电机电气试验方案指导 一目的 为了确保热电#1发电机组在本次A级检修后能安全、稳定运行。根据此次检修性质,特制定本发电机试验方案。此次发电机试验按照大修试验标准进行。二依据 a.《火电厂电气设备起动调试》

b.《电力安装工程电气设备交接试验标准》

c.《电力设备预防性试验规程》

d.《电力技术标准汇编一一高压电气试验》

e.《电力技术标准汇编一一电机》

f.发电设备厂WX21Z-073LLT空内冷汽轮发电机制造技术规范

三安全措施及注意事项 a.为保证人身和设备安全,应严格遵守《国家电网公司电力安全工作规程(变电站

和发电厂电气部分)》中有关规定。 b.进行高电压试验时,为保证人身和设备安全,要求必须在试验设备周围设围栏,

并有专人监护,防止有关人员误入。 c.试验时试验人员与看守人员通信要通畅,没有试验人员的命令看守人员

不能乱动,发现异常要尽快告知试验人员。 四发电机试验项目表 序号 试验项目 试验要求 说明 1 定子绕组的绝缘电阻、吸收比及极化指数 R60/R15”≥极化指数不应小于 采用250Ov摇表 2 定子绕组直流电阻 相差值不得大于最小值的%

3 定子绕组直流耐压 按规程试验

4 定子绕组交流耐压 停机后清除污秽前热状态下进行 5 转子绕组绝缘电阻 2M 采用IOOoV摇表 6 转子绕组直流电阻 与出厂值比较W2% 7 转子绕组交流耐压 采用250OV摇表替代 采用250OV摇表 8 励磁系统绝缘电阻 2M 采用250Ov摇表

9 发电机轴承绝缘电阻 2M 采用IOOOV摇表 10 灭磁电阻检查 按照厂家资料进行

11 转子绕组交流阻抗 分别在膛内、膛外以及不同转速下测量 12 转子轴电压 小于IOV 五试验方法 a.定子绕组的绝缘电阻、吸收比或极化指数:

D测量定子绕组的绝缘电阻和吸收比或极化指数,应符合下列规定:

① 各相绝缘电阻的不平衡系数不应大于2; ②吸收比:对沥青浸胶及烘卷云母绝缘不应小于L3;对环氧粉云母绝缘不应小于1.6。对于容量200MW及以上机组应测量极化指数,极化指数不应小于2.O0

2)测试方法:

分别测量各绕组对其它绕组及地的绝缘电阻,并将所有其他绕组应同机壳做电气连接。 3)试验步骤

测量前将发电机出口电压互感器1P、2P拉出、电流互感器二次侧短接接地。测量并记录环境温度和湿度,如果绕组温度与环境温度相差较大,应测量定子膛内平均温度作为绕组温度。 4)将所有绕组充分放电;

应分相测量,每相的绕组必须头尾短接,并将非被试绕组、转子绕组短接接地。 5)分别记录15、60s的绝缘电阻值,按照K=R60∕R15计算出吸收比。

6)测试结束后,将被测绕组回路对接地的机壳作电气连接5min以上使其充分放电。

7)试验结果判断依据:

绝缘电阻值自行规定,若在相近试验条件下,绝缘电阻值低到历年正常值1/3以下时,应查明原因; ①各相绝缘电阻的差值不应大于最小值的100%; ② 吸收比2。吸收比如果不合格时,应测量极化指数。 b.定子绕组直流电阻: 测量定子绕组的直流电阻,应符合下列规定: D直流电阻应在冷状态下测量,测量时绕组表面温度与周围空气温度之差

应在±3°C的范围内; 2)各相或各分支绕组的直流电阻,在校正了由于引线长度不同而引起的误差后,相互

间差别不应超过其最小值的2%;与产品出厂时测得的数值换算至同温度下的数值比较,其相对变化也不应大于2%。 3)测试方法

冷态测量,绕组表面温度与周围空气温度之差不应大于±3%。应分别测量各相的直流电阻。 4)试验结果判断依据

各相直流电阻值相互间差别以及与初次测量值比较,相差值不得大于最小值的%。 相间相差二(最大值一最小值)/最小值X100% 与初次测量值互差=(测量值一原始值)/原始值XlO0% 相间差与历年的相对变化大于1%时应引起注意。 c.定子绕组直流耐压 1)定子绕组直流耐压试验和泄漏电流测量,应符合下列规定:

③ 试验电压为电机额定电压的3倍; ④ 试验电压按每级0∙5倍额定电压分阶段升高,每阶段停留Inlin,并记录泄漏电流;在规定的试验电压下,泄漏电流应符合下列规定: ③各相泄漏电流的差别不应大于最小值的100%,当最大泄漏电流在20μA以下,根据绝缘电阻值和交流耐压试验结果综合判断为良好时,各相间差值可不考虑; ④泄漏电流不应随时间延长而增大; ⑤ 当不符合上述规定之一时,应找出原因,并将其消除。 泄漏电流随电压不成比例地显著增长时,应及时分析。 2)氢冷电机必须在充氢前或排氢后且含氢量在3%以下时进行试验,严禁在置换氢过程

中进行试验; 3)水内冷电机试验时,宜采用低压屏蔽法;对于汇水管死接地的电机,现场可不进行

该项试验。 4)使用仪器、工具:200KVA直流高压发生器、UA表一块、试验线若干、放电棒。

5)注意事项:

①做好试验前的各项准备工作; ②布置、落实现场的安全措施; ③对试验人员交待试验内容及有关注意事项; ④要求有关技术人员及领导到现场监督; ⑤试验前应将热工测点及转子绕组可靠接地; ⑥在试验中如发现异常现象,应立即停止试验,查明异常原因。 6)试验步骤:

用250OV兆欧表测量绕组对地绝缘及吸收比,应符合规程要求;直流耐压试验接线: ①按上图将试验回路接好; ②回路进行空试,记录每个阶段的空试泄漏电流值; ③将高压引线接入一相绕组,其它两相绕组接地; @按1、2、倍的额定电压升压,每阶段停留Imirb读取泄漏电流值; ⑤升压时应注意各阶段与去年值比较。如发现明显差异,应分析原因,决定是否继续升压; ⑥ 升压结束后将电压迅速回到零位,断开试验电源,将被试物充分放电。 ⑦按上述步骤进行进行其它两相试验。 7)安全措施

①为保证人身和设备安全,要求必须在试验设备周围设围栏并有专人监护,防止无关人员误人。试验时试验人员与看守人员通信要通畅,没有试验人员的命令看守人员不能乱动。负责升压的人要随时注意周围的情况,一旦发现异常应立刻断开电源停止试验,查明原因并排除后方可继续试验; ②试验设备的布置紧凑、连接线短,选用屏蔽导线,接地线应牢固可靠;注意对试验完毕的绕组必须充分放电; ③试验过程中,如发现泄漏电流随时间急剧增长,或有绝缘烧焦气味、冒烟或发生响声等异常现象时,应立即降低电压断开电源停止试验,将绕组接地放电后再进行检查; d.定子绕组交流耐压: 定子绕组交流耐压试验所采用的电压,应符合表的规定。现场组装的水轮发电机定子绕组工艺过程中的绝缘交流耐压试验,应按现行国家标准《水轮发电机组安装技术规范》GB/T8564的有关规定进行。水内冷电机在通水情况下进行试验,水质应合格;氢冷电机必

须在充氢前或排氢后且含氢量在3%以下时进行试验,严禁在置换氢过程中进行。大容量发电机交流耐压试验,当工频交流耐压试验设备不能满足要求时,可采用谐振耐压代替。 表:定子绕组交流耐压试验电压 容量(kW) 额定电压(V) 试验电压(V) 10000以下 36以上 (1000+2Un)×0.8

IOOoO及以上 24000以下 (1000+2Un)X0.8 IOOoo及以上 24000及以上 与厂家协商 注:Un为发电机额定电压。 直流耐压试验合格后,按下图接好交耐试验电路;

电帆事

分别测量发电机三相绝缘电阻,应符合规程要求; 1)非被试绕组电气连接后接地。被试绕组首尾连接后引出;

2)记录绕组温度、环境温度和湿度;

3)整定过压保护动作电压为为试验电压;升压必须从零开始,升压速度在40%试验

电压以内可不受限制,其后应均匀升压,速度约每秒3%的试验电压,升至试验电压(取倍Un=KV)后维持1min; 4)将电压降至零,拉开电源,该试验绕组试验结束;

5)对其它各相绕组进行试验。将被试绕组接地放电,并测量绝缘和吸收比。

e.转子试验 转子绕组绝缘电阻测试,采用IOOOV摇表进行测试。 转子直流电阻测试,测试在转子冷态下进行。 转子交流耐压用2500V摇表进行测试。 f.转子交流阻抗试验: D测量转子绕组的绝缘电阻,应符合下列规定:

① 转子绕组的绝缘电阻值不宜低于0.5MQ; ② 水内冷转子绕组使用500V及以下兆欧表或其他仪器测量,绝缘电阻值不应低于5000Ω; ③ 当发电机定子绕组绝缘电阻已符合起动要求,而转子绕组的绝缘电阻值不低于200OQ时,可允许投入运行;

④ 在电机额定转速时超速试验前、后测量转子绕组的绝缘电阻; ⑤测量绝缘电阻时采用兆欧表的电压等级:当转子绕组额定电压为200V以上,采用250OV兆欧表;200V及以下,采用IOOOV兆欧表。

2)测试方法:

① 隐极式转子在膛外或膛内以及不同转速下测量。 ② 每次试验应在相同条件和相同电压下进行,试验电压峰值不超过额定励磁电压。

图中1、2为转子滑环,ZQ为转子绕组 ③ 励磁侧回路断开,准备好调压器、转子交流阻抗试验仪一套,并按上图连接好试验接线: ④ 在发电机0转速时膛内测量转子交流阻抗,分别测量在40V、80V、120V电压时的电流值,应测量上升值和下降值。 ⑤发电机转子在膛外时测量转子交流阻抗,分别测量在40V、80V>120V电压时的电流值,应测量上升值和下降值,并在每一阶段应测量转子的绝缘电阻。按上述方法分别在发电机500r∕min>1200r∕πιin>2000r∕min>3000r∕min转速下测量交流阻抗值,并在每一阶段应测量转子的绝缘电阻。 ⑥将测量结果代入Z=U∕I式中,计算出阻抗值,与出厂或历年数值比较,不应有显著变化。

⑦在机组临界状态时,某些阶段无法维持,可以根据实际情况进行。
