第四节除氧器除氧器的主要作用是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质。
若水中溶解氧气，就会使与水接触的金属被腐蚀，同时在热交换器中若有气体聚积，将使传热的热阻增加，降低设备的传热效果。
因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。
随着锅炉参数的提高，对给水的品质要求愈高，尤其是对水中溶解氧量的限制更严格，对于超临界和亚临界的直流锅炉甚至要求给水彻底除氧。
在火电厂广泛采用物理方法作为主要的除氧方法，即所谓热力除氧，它可以除掉给水中的绝大部分氧气（包括其它气体），然后采用化学方法进行彻底除氧。
除氧器是热力除氧的主要设备，而本身又是给水回热系统中的一个混合式加热器，同时，除氧器还是一个汇集汽水的容器，各个高压加热器的疏水、化学补水及全厂各处水质合格的高压疏水、排汽等均可汇入除氧器加以利用，以减少发电厂的汽水损失。
一、热力除氧原理当水和某种气体接触时，就会有一部分气体溶解到水中，用气体的溶解度表示气体溶解于水中的数量，以mg/L计值，它和气体的种类以及该气体在水面的分压力和水的温度有关。
在一定的压力下，水的温度越高，气体的溶解度越小，反之气体的溶解度就越大。
同时气体在水面的分压力越高，其溶解度就越大，反之，其溶解度也越低。
天然水中溶解的氧气可达10mg/L由于汽轮机的真空系统不可能绝对严密，空气通过不严密部分渗入系统，凝结水可能溶有大量氧气。
此外，补充水中也含有氧气及二氧化碳等其它气体。
采用热力除氧的方法，可除去给水中溶解的不凝结气体。
除氧是要除去水中所有的不凝结气体，它采用的是热力除氧的方法，其原理是依据亨利定律和道尔顿定律以及传热传质定律。
亨利定律指出：当液体表面的某气体与溶解于液体中该气体处于进、出动态平衡时，溶于单位容积液体中该气体的质量b，与液面上该气体的分压力P b成正比：b=k P b/P0（mg/L）式中：K为该气体的质量溶解度系数，它与液体和气体的种类和温度有关；P0为液面上的全压力。
除氧器操作规程
除氧器运行规程一、除氧器说明1、除氧器(作用)用它来除去锅炉给水中的氧气及其它气体,保证给水的品质,同时除氧器本身又是给水回热系统中的一个混合式加热器,起了加热给水、提高给水温度作用。
2、除氧器工作原理：（膜式除氧器）膜式除氧器应用了射流和旋转技术，并采用了比表面积很大的填料—液汽网盒。
除氧器总体设计成两级除氧结构。
第一级：除氧装置由起膜装置和淋水箅子所组成。
汽轮机的凝结水和化学补充水以及其它低于饱和温度下的各种疏水都进入起膜装置的水室中混合，混合后的水经过固定在上、下管板上的起膜喷管的喷孔以射流方式在起膜喷管的内壁上形成高速向下旋转的水膜。
向下流动的水膜与上升的加热蒸汽接触后产生强烈的热交换过程，当旋转的水膜流出起膜管时，水温基本上接近了饱和温度，水中的溶解氧将被除掉90%—95%。
水膜流出起膜管后形成椎形裙体，并在重力和蒸汽流的作用下被冲破而形成水滴，降落在淋水箅子上。
淋水箅子由五层30㎜×30㎜等边角钢构成，除氧水经过各层箅子同蒸汽进一步的进行热交换，同时也为除氧水进入液体网填料盒进行均匀分配。
液汽网填料盒是除氧器第二级除氧装置。
液汽网填料盒根据实际情况设计成单层或双层。
液汽网是一种新型高效填料，它是由不锈钢扁丝（0.1㎜×0.4㎜）以Ω形编织成的网套，把液体网按其自然状态盘成圆盘，圆盘直径相当于液汽网盒框体的内径，在圆盘的上下用扁钢和Φ14钢筋将其固装在液汽网的框体内，除氧水经过液汽网盒使汽水更加充分接触，可将水中溶解最大限度地高析出来，这一除氧过程保证了除氧器在变工况运行时的适应性能和稳定性能。
二、除氧器投用前检查（一）、启动前阀门位置1、给水箱内部清扫干净，确认水箱和下水管应无杂物、工具等。
2、确认水箱外部检修或安装工作全部完工，水位计干净、清晰、各温度表完整齐全，压力表投入一次阀开启，有关表计电源投入。
3、查DCS界面与就地讯号指示相符。
4、调整阀校验正常，送上电源。
余热锅炉除氧器的工作原理
余热锅炉除氧器的工作原理余热锅炉除氧器是一种常见的设备，广泛应用于工业生产过程中的锅炉系统。
它的主要作用是去除锅炉供水中的氧气，避免氧腐蚀对锅炉设备造成的损害。
本文将详细介绍余热锅炉除氧器的工作原理。
一、引言在工业锅炉运行过程中，锅炉供水中的氧气容易引发锅炉管道的腐蚀和设备的损害。
因此，除氧是保证锅炉安全稳定运行的重要环节。
而余热锅炉除氧器则以高效的除气能力和便捷的操作方式受到广大用户的青睐。
二、工作原理余热锅炉除氧器的工作原理主要包括以下几个方面：1. 气体分离余热锅炉除氧器通过机械分离的方式将供水中的气体与水分离开来。
当水通过除氧器时，气体会通过特定的结构和装置收集到一起，形成一个气泡层。
由于气体的比重轻于水，气泡层会浮在水表面形成气体层，从而实现气液分离。
2. 气体排出分离出的气体需要及时排出除氧器，以保证供水中的氧气浓度降到最低限度。
除氧器通常会设置排气阀，通过控制排气阀的开闭程度，将气体从除氧器中排出。
排气过程中，气体会由较高压力区域自然流向较低压力区域，从而实现气体的排出。
3. 冷凝水回流在气体被排除的同时，锅炉供水中所含的一部分冷凝水也会被带出。
为了减小水的损失，余热锅炉除氧器通常会设置冷凝水回流装置。
通过控制回流装置的开启程度，将带出的冷凝水回流至除氧器中，从而实现冷凝水的回收和再利用。
三、实现效果余热锅炉除氧器通过以上工作原理的相互配合，能够有效去除锅炉供水中的氧气。
这对于避免氧腐蚀，延长设备使用寿命具有重要作用。
1. 防止管道腐蚀锅炉供水中的氧气在高温和高压的环境下容易引发管道腐蚀。
而余热锅炉除氧器的除氧效果能够将氧气浓度降到很低，从而有效避免氧腐蚀对管道的损害。
这样可以延长管道的使用寿命，减少设备的维修和更换成本。
2. 提高锅炉效率锅炉供水中的氧气会导致锅炉内的腐蚀和氧化，对燃烧、传热等工艺过程造成不利影响，降低锅炉的热效率。
而通过使用余热锅炉除氧器，可有效减少氧气含量，提高供水的纯净度，从而提高锅炉热效率，降低能源消耗。
真空除氧器出水指标
真空除氧器出水指标真空除氧器是一种常见的水处理设备，广泛应用于各个行业中。
该设备主要的作用是通过物理方式将水中的气体和溶解气体排除出去，提高水质净化效果。
在使用真空除氧器的过程中，我们需要了解该设备的出水指标，以确保其净化效果符合要求。
真空除氧器的出水指标主要包括以下几个方面：1.气体含量：真空除氧器的主要作用是去除水中的气体，因此出水指标中气体含量是一个重要的参数。
根据国家标准，真空除氧器出水氧气含量应小于0.1mg/L，二氧化碳含量应小于10mg/L，氮气含量应小于1mg/L。
2.溶解气体含量：真空除氧器还可以去除水中的溶解气体，因此出水指标中溶解气体含量也是需要注意的。
根据国家标准，真空除氧器出水总溶解气体含量应小于10mg/L，其中氧气含量应小于0.1mg/L。
3.水质稳定性：真空除氧器还需要保证其出水水质的稳定性，也就是说，出水水质应该在一个稳定的范围内波动。
根据国家标准，真空除氧器出水PH值应在6.5-8.5之间，电导率应小于10μS/cm，溶解硅酸盐含量应小于10mg/L。
4.微生物含量：真空除氧器还需要保证其出水水质的卫生性，也就是排除水中的微生物。
根据国家标准，真空除氧器出水微生物总数应小于100CFU/mL，大肠杆菌群应小于3CFU/mL。
综上所述，真空除氧器的出水指标是影响其净化效果的关键指标之一。
我们在使用真空除氧器时，需要根据相关标准对其出水指标进行检测和评估，以确保其净化效果符合要求。
同时，在使用真空除氧器的过程中，还需要注意其日常维护和保养，以确保其长期稳定运行，为我们的生产和生活提供更加安全、健康的用水。
除氧器工作原理

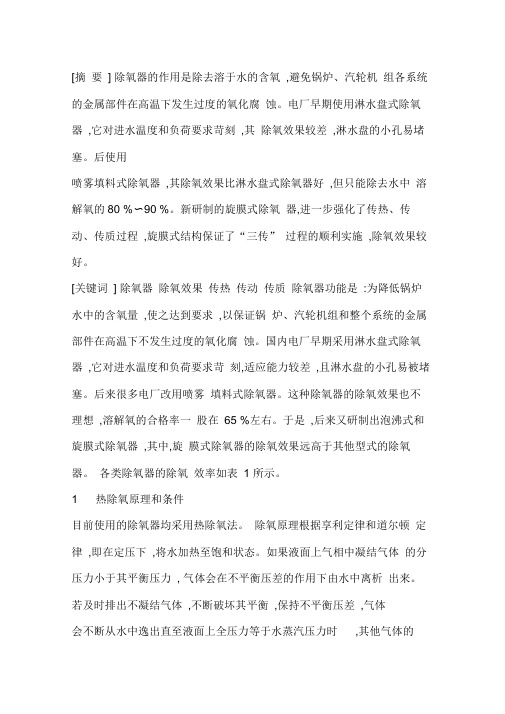

[摘要] 除氧器的作用是除去溶于水的含氧,避免锅炉、汽轮机组各系统的金属部件在高温下发生过度的氧化腐蚀。
