LNG接收站海水处理系统防海洋生物技术方案对比

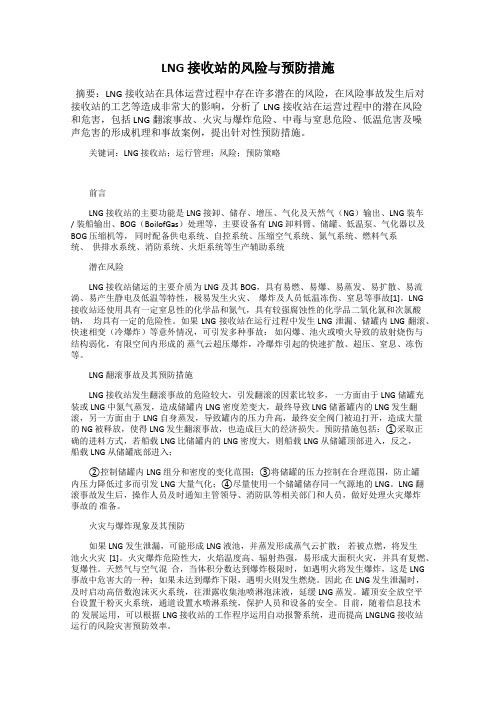

LNG 接收站的风险与预防措施
LNG 接收站的风险与预防措施摘要：LNG 接收站在具体运营过程中存在许多潜在的风险，在风险事故发生后对接收站的工艺等造成非常大的影响，分析了 LNG 接收站在运营过程中的潜在风险和危害，包括 LNG 翻滚事故、火灾与爆炸危险、中毒与窒息危险、低温危害及噪声危害的形成机理和事故案例，提出针对性预防措施。
关键词：LNG 接收站；运行管理；风险；预防策略前言LNG 接收站的主要功能是 LNG 接卸、储存、增压、气化及天然气（NG）输出、LNG 装车/ 装船输出、BOG（BoilofGas）处理等，主要设备有 LNG 卸料臂、储罐、低温泵、气化器以及BOG 压缩机等，同时配备供电系统、自控系统、压缩空气系统、氮气系统、燃料气系统、供排水系统、消防系统、火炬系统等生产辅助系统潜在风险LNG 接收站储运的主要介质为LNG 及其 BOG，具有易燃、易爆、易蒸发、易扩散、易流淌、易产生静电及低温等特性，极易发生火灾、爆炸及人员低温冻伤、窒息等事故[1]。
LNG 接收站还使用具有一定窒息性的化学品和氮气，具有较强腐蚀性的化学品二氧化氯和次氯酸钠，均具有一定的危险性。
如果 LNG 接收站在运行过程中发生LNG 泄漏、储罐内LNG 翻滚、快速相变（冷爆炸）等意外情况，可引发多种事故：如闪爆、池火或喷火导致的放射烧伤与结构弱化，有限空间内形成的蒸气云超压爆炸，冷爆炸引起的快速扩散、超压、窒息、冻伤等。
LNG 翻滚事故及其预防措施LNG 接收站发生翻滚事故的危险较大，引发翻滚的因素比较多，一方面由于 LNG 储罐充装或 LNG 中氮气蒸发，造成储罐内 LNG 密度差变大，最终导致 LNG 储蓄罐内的 LNG 发生翻滚，另一方面由于LNG 自身蒸发，导致罐内的压力升高，最终安全阀门被迫打开，造成大量的 NG 被释放，使得LNG 发生翻滚事故，也造成巨大的经济损失。
预防措施包括：①采取正确的进料方式，若船载LNG 比储罐内的LNG 密度大，则船载LNG 从储罐顶部进入，反之，船载LNG 从储罐底部进入；②控制储罐内LNG 组分和密度的变化范围；③将储罐的压力控制在合理范围，防止罐内压力降低过多而引发LNG 大量气化；④尽量使用一个储罐储存同一气源地的 LNG。
浅谈船舶防海生物装置MGPS的原理与选择
浅谈船舶防海生物装置MGPS的原理与选择【摘要】舰船的海水管系和海上平台以及港口的海水系统都会受到海洋附着生物的严重污染。
在海水系统中附着的海洋生物，会严重腐蚀管道，并且由于海生物堵塞海水进入口、管道、滤器、冷却器，会使海水管道的有效直径缩小，影响海水流量和降低热交换率，导致成本加大和能源浪费，并影响有关设备的正常运行。
近年来，船舶的防海生物装置已经在新造船中普遍使用，对船舶防海生物起到了至关重要的作用。
本人在参照学习了诸多论文的基础上，结合自身的体会，谈谈如何管理和是使用，以期对同行有一定的借鉴作用。
【关键词】船舶；防海生物装置；原理；特点船底防腐生物系统通常称为MGPS系统（marine growth preventing system）。
海洋微生物在船舶外壳、海底阀箱、管路系统、热交换器等系统大量附着，会使这些系统的有关设施加速腐蚀，减少寿命，增加了船舶管理的成本。
一、腐蚀的原因海洋生物极易容易附着在海水系统，海生物本身并不直接腐蚀船舶设施，而是间接地造成了腐蚀。
主要因为他的附着，一是通过它的新陈代谢产生了无机酸、有机酸、硫化物以及氢等酸性腐蚀源，二是促进金属的阴极化过程，三是改变了金属周围环境氧浓度、含盐量、酸度，形成了氧浓度差等局部腐蚀电池。
当金属材料浸于海水之中，有一些溶解态的无机物和有机物就被吸附到材料的表面，紧接着来之水体中的浮游细菌开始积聚到了材料表面，并且分泌了大量的胞外分泌物或猫膜。
随着异养细菌的繁殖和进一步分泌胞外薪性物质，材料表面膜厚度不断增加。
数周之后微生物膜变成一个非常复杂的群落，然后逐渐死亡，并裸露出金属基体，开始形成新的微生物膜。
随着材料浸泡的时间的延长，微生物膜的组织和组成都在不断地发生变化。
微生物的吸附生长增加了海水流动的阻力和热传导阻力，并加速对金属材料的腐蚀作用。
在这种自然形成的由不同种类的微生物及其排泄的聚合物组织膜结构并不均匀，局部堆积的排泄物会导致氧浓度差电池的产生，形成富氧区和贫氧区作为阳极被加速腐蚀，造成空蚀和缝隙腐蚀损坏设备。
LNG(接收站)
设备维护与保养
预防性维护
制定详细的设备维护计划，定期对设 备进行检查、保养和维修，确保设备 处于良好状态，减少故障发生的可能 性。
应急维修
改造与更新
根据设备使用情况和技术发展，对老 旧设备进行改造和更新，提高设备的 性能和效率，降低运营成本。
在设备出现故障时，迅速启动应急维 修程序，组织专业人员进行抢修，尽 快恢复设备的正常运行。
04
安全与环保要求
安全防护措施
围墙与门禁系统
LNG接收站应设置围墙， 配备门禁系统，严格控制 人员进出，确保站内安全 。
安全警示标识
在站内关键部位和危险区 域设置明显的安全警示标 识，提醒人员注意安全。
监控系统
安装全覆盖的视频监控系 统，实时监测站内情况， 及时发现并处理安全隐患 。
消防应急措施
计量与调压
在外输管道中设置计量和调压装置， 确保天然气的准确计量和稳定供应。
辅助系统
01
02
03
消防与安全系统
接收站配备完善的消防和 安全系统，包括火灾探测 器、灭火装置和安全阀等 ，以确保站区的安全。
控制系统与自动化
采用先进的控制系统和自 动化技术，实现接收站的 远程监控和自动化操作， 提高运行效率和安全性。
LNG接收站的主要功能是接收由 LNG运输船运来的液化天然气， 经过储存、气化等处理，然后通 过管道将天然气输送到用户。
发展历程及现状
发展历程
随着全球能源结构的转变和环保要求的提高，LNG作为一种 清洁、高效的能源，其需求不断增长。LNG接收站作为连接 LNG生产和消费的重要环节，其建设和发展也经历了由起步 到快速发展的过程。
现状
目前，全球已有数百座LNG接收站投入运营，主要分布在欧 洲、亚洲和北美等地区。这些接收站的规模不断扩大，技术 不断升级，为全球天然气市场的繁荣做出了重要贡献。
LNG接收站有6大工艺系统
LNG接收站有6大工艺系统，其中之一就是蒸发器（BOG）处理工艺系统。
在LNG站场中，常用的BOG处理工艺有两种：BOG再液化工艺及BOG直接压缩工艺。
在大型LNG接收站，LNG运输船抵达码头后，经卸料臂将LNG输送到储罐储存，再由泵升压后送入汽化器，LNG汽化后输送到下游用户管网。
LNG在储存过程中，由于储罐不可避免的漏热，部分LNG将从液相蒸发出来，这部分蒸发气体即为BOG。
采用再液化工艺时，BOG先通过压缩机加压到1MP 左右，然后与LNG低压泵送来的压力为1MPa的LNG过冷液体换热，重新液化为LNG。
若采用BOG直接压缩工艺，则由压缩机将其加压到用户所需压力后直接进入外输管网。
该工艺需要将BOG直接升压至管网压力，在此过程中需要消耗大量的压缩功。
然而，BOG再液化工艺是将液体用泵升压，由于液体体积小很多，且液体压缩性很小，因此液体升压比BOG直接升压可节能50%左右。
如前所述，为防LNG在卸船过程中造成LNG船舱形成负压，一部分BOG需要返回LNG船船以平衡压力。
BOG由于低温贮罐与低温槽车内的LNG的日蒸发率(约为0.3%以下)，这部分蒸发气体（温度较低）简称BOG，使贮罐气相空间的压力升高。
为保证贮罐的安全及装卸车的需要，在设计中设置了贮罐安全减压阀（可根据贮罐储存期间压力自动排除BOG），产生的BOG气体通过放空阀至BOG加热器加热后，再进入BOG储罐储存。
EAG低温系统安全阀放空的全部是低温气体，在大约-107℃以下时，天然气的重度大于常温下的空气，排放不易扩散，会向下积聚，容易产生安全隐患。
因此设置一台空温式放散气体加热器，放散气体先通过该加热器，经过与空气换热后的天然气比重会小于空气，高点放散后将容易扩散，从而不易形成爆炸性混合物。
[BOG]: boil off gas 一般称作闪蒸气闪蒸气是LNG气化后的产物，在一定的时间内一般温度很低可以对人造成低温灼伤。
天然气是常温气体。
LNG技术 第六章 LNG的接收站
2019/1/19
7
1、LNG接收站的功能
（3）接收站应为区域稳定供气提供一定的调峰能力 一般说来，管道输送的上游气源解决下游用户的季节调峰 和直接用户调峰比较现实。对于城市或地区供气的日、时调峰， LNG气源可以发挥其调节灵活的特点，起到应有的作用。 为此， LNG 接收站在气化能力的配置上要考虑为区域供气 调峰需求留有余地。
2019/1/19
29
卸船时，由于船上储罐内输送泵运行时散热、船上储罐与 终端储罐的压差、卸料臂漏热及LNG与蒸发气体的臵换等， 蒸发气量大幅增加。为了最大程度减少卸船时的蒸发气量， 此时应尽量提高储罐内的压力。LNG接收终端一般应至少 有2个等容积的储罐。 。 当接收站处于“零输出”状态时，站内所有的低、高压 输送泵停止运行，仅开启一台罐内泵以确保少量的 LNG 在 卸料总管中及LNG 输送管线中进行循环，保持系统处于冷 状态。
围堰区和排放系统设计
液化天然气储罐周围必须设臵围堰区，以保证储罐发生 的事故对周围设施造成的危害降低到最小程度。
2019/1/19
13
LNG汽化站的总体规划
汽化站的工艺区，汽化区，液化天然气、可燃制冷剂、 可燃液体的输运区，以及邻近可燃制冷剂或可燃液体储罐周 围的区域，应该具有一定的坡度，或具有排泄设施，或设臵 围堰。可燃液体与可燃制冷剂的储罐不能位于 LNG 储罐的围 堰区内。 液化天然气储罐的围堰区应当有一个最小允许容积 V ， 它包括排泄区的任何有用容积和为臵换积雪、其它储罐和设 备留出的余量。
2019/1/19
16
LNG汽化站的总体规划
围堰区应当有排除雨水或其它水的措施。可以采用 自动排水泵排水，但泵应配有自动切断装臵以防在LNG 温度下工作。如果利用重力来排水，应预防LNG通过排 水系统溢流。 围堰表面的隔热系统应不易燃烧并可长久使用，且 应能承受在事故状态下的热力与机械应力和载荷。

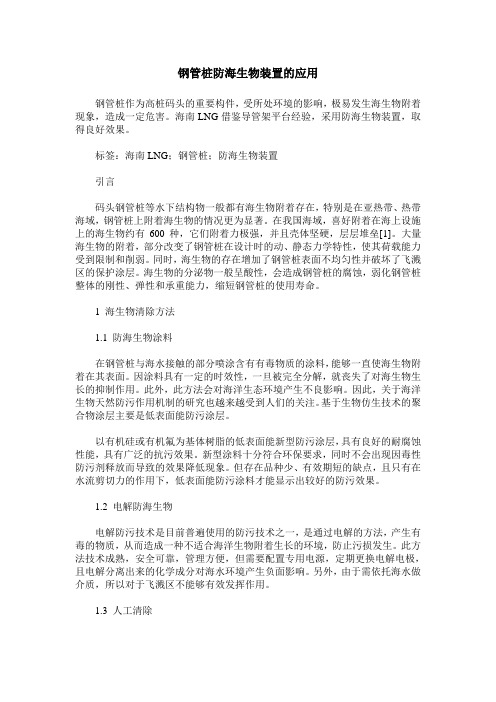

钢管桩防海生物装置的应用
