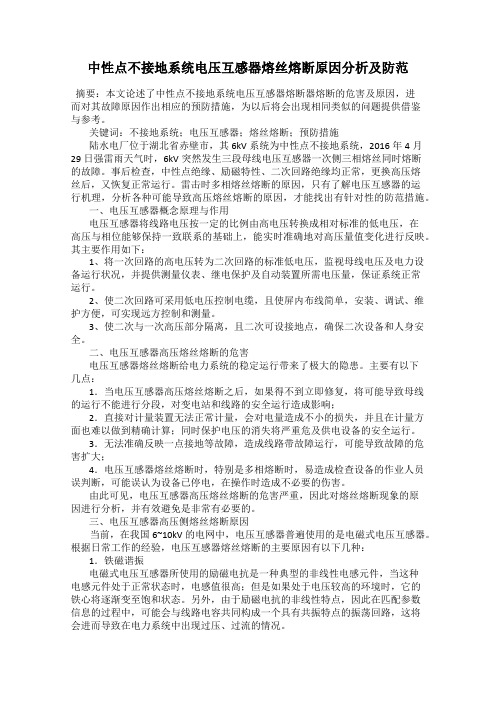

中性点不接地系统电压互感器熔丝熔断原因分析及防范
中性点不接地系统电压互感器熔丝熔断原因分析及防范摘要：本文论述了中性点不接地系统电压互感器熔断器熔断的危害及原因，进而对其故障原因作出相应的预防措施，为以后将会出现相同类似的问题提供借鉴与参考。
关键词：不接地系统；电压互感器；熔丝熔断；预防措施陆水电厂位于湖北省赤壁市，其6kV系统为中性点不接地系统，2016年4月29日强雷雨天气时，6kV突然发生三段母线电压互感器一次侧三相熔丝同时熔断的故障。
事后检查，中性点绝缘、励磁特性、二次回路绝缘均正常，更换高压熔丝后，又恢复正常运行。
雷击时多相熔丝熔断的原因，只有了解电压互感器的运行机理，分析各种可能导致高压熔丝熔断的原因，才能找出有针对性的防范措施。
一、电压互感器概念原理与作用电压互感器将线路电压按一定的比例由高电压转换成相对标准的低电压，在高压与相位能够保持一致联系的基础上，能实时准确地对高压量值变化进行反映。
其主要作用如下：1、将一次回路的高电压转为二次回路的标准低电压，监视母线电压及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。
2、使二次回路可采用低电压控制电缆，且使屏内布线简单，安装、调试、维护方便，可实现远方控制和测量。
3、使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。
二、电压互感器高压熔丝熔断的危害电压互感器熔丝熔断给电力系统的稳定运行带来了极大的隐患。
主要有以下几点：1．当电压互感器高压熔丝熔断之后，如果得不到立即修复，将可能导致母线的运行不能进行分段，对变电站和线路的安全运行造成影响；2．直接对计量装置无法正常计量，会对电量造成不小的损失，并且在计量方面也难以做到精确计算；同时保护电压的消失将严重危及供电设备的安全运行。
3．无法准确反映一点接地等故障，造成线路带故障运行，可能导致故障的危害扩大；4．电压互感器熔丝熔断时，特别是多相熔断时，易造成检查设备的作业人员误判断，可能误认为设备已停电，在操作时造成不必要的伤害。
现阶段10kV配网系统母线电压异常判别及故障分析
现阶段10kV配网系统母线电压异常判别及故障分析摘要:10kV配网系统母线电压异常是电网运行中的常见问题, 本文通过对电压异常现象进行判别和故障分析,总结了10kV配网系统电压异常的各种情况。
并结合配网调度员实际工作指出了对故障的判断及处理方法,从而提高调度员对电压异常进行快速分析、判断和解决的能力。
关键词：配网系统；电压异常；判断处理0 引言10kV配网系统电压异常现象在电网运行中经常遇到，但要想准确及时地判断处理并不是一件容易的事。
根据运行经验表明，引起10kV系统电压异常最常见的是接地故障。
由于我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的方式，即小电流接地系统。
该系统最大优点是发生单相接地故障时，不会破坏系统电压的对称性，并且故障电流值较小，不影响对用户的连续供电，系统可连续运行1～2 h。
但长期运行由于非故障的两相对地电压升高至线电压，可能引起电压互感器烧化及电网的绝缘薄弱环节被击穿，发展成为相间短路，使事故扩大。
现有的10kV配网系统中，当二次零序电压超过绝缘监测装置的临界值10～30V时就会发出接地告警信号。
然而引起10kV系统电压异常的因素非常多，可能是10kV系统设备故障，或是10kV电网运行参数异常，均有可能造成系统发接地告警信号。
对于目前大多数常规变电站无人值守改造后，必须依靠配网调度员在调度端对系统三个线电压值、三个相电压值及相关保护告警信息进行分析判断，尽快处理故障，消除电压异常，恢复电网的正常运行。
1 单相接地故障分析单相接地是配电系统最常见的故障, 多发生在潮湿、雷雨天气。
按照接地类型,通常可分为金属性接地和非金属性接地2 类。
(1)金属性接地：接地相电压为零，非故障的两相电压升为线电压。
原因主要有: 线路断线接地、瓷瓶击穿、电缆击穿、线路避雷器击穿、配电变压器避雷器击穿等。
(2)不完全接地：电压显示为一相升高、两相降低；或者两相升高、一相降低。
原因主要有：线路断线接地、瓷瓶爆裂、树碰导线、配变烧毁等。
三相不平衡详解
三相不平衡详解三相不平衡：是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。
三相不平衡是电能质量的一个重要指标，虽然影响电力系统的因素非常的多，但正常性不平衡的情况大多是因为三相的元器件、线路参数或负荷的不对称。
由于三相负荷的因素是不一定的，所以供电点的三相电压和电流极易出现三相不平衡的现象，损耗线路。
一个三相平衡电路的三相电压源必须是正弦波，且频率相同，幅度相同，相位互差120度；三相的负荷阻抗相同且均为线性阻抗，因此三相的电流都是正弦波，且频率相同，幅度相同，相位互差120度。
绝对的三相平衡是不存在的，实际的三相系统总是存在不同程度的不平衡现象。
▍分类事故性不平衡：是由于三相系统中某一相（或两相）出现故障所致。
例如一相或两相断线，或者单相接地故障等。
这种状况是系统运行所不允许的，一定要在短期内排除故障使系统恢复正常。
正常性不平衡：是由于系统三相元件或负荷不对称引起的。
作为电能质量指标之一的“三相电压允许不平衡度”是针对正常不平衡运行工况而定的。
▍机房设备用电三相负载不平衡造成的危害1. 增加线路的电能损耗，大大降低配电变压器的供电效率。
2. 低压总配电输配电能力减少。
3.三相负载严重不平衡时，将导致技术机房配电柜总开关处于临界额定值运行，影响电缆的安全运行，使配电系统处于不安全运行状态。
4.影响播出设备的安全运行。
三相电源负载不平衡会产生零序电流，零线电位偏移，导致三相电压不稳，严重时会损坏播出设备。
5.技术机房内三相电源负荷不平衡将造成技术电源和UPS电源资源利用率大大降低。
▍三相供电合理分配及三相负荷不平衡度计算在低压电网中，三相线路的导线截面积相同，当三相负荷电流大小不等时，负荷电流大的一相线路压降将增大，端电压降低，造成中性点偏移。
当三相负荷严重不平衡时，一旦中性线断线，就会造成三相相电压严重不平衡，电压髙的一相就会把用电设备烧坏,而电压低的一相用电器也不能正常工作。
三相电压不平衡的解决办法
三相电压不平衡的解决办法在三相四线制回中，当三相平衡的时候，线电压和相电压之间构成一个和谐的回路，零线上没有电流。
当负荷不平衡的时候，串联在线电压之间的两相负荷不一样大，但串联电路电流相等，于是负荷大的一相多余的电流就从零线走了。
如下图所示，A相接了一个灯，B 相接了两个灯，C相接了三个灯，A相的一个灯通过零线和B相两个灯串联接于AB 线电压，A相的一个灯也通过零线和C相三个灯串联接于AC线电压，A相的灯泡也不会烧，就是因为AB相多余负荷的电流从零线走了，如果零线断了，没有回路，A相的负荷瞬间就跳闸或烧毁，接着B相的负荷跳闸或烧毁，留下最大负荷的A相保持完好。
当负荷不平衡时，三相四线时总零线是不能断线的，否则就是严重事故。
引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运管人员需要将其正确区分开来才能快速处理。
一、断线故障如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。
上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。
本级线路断线时，断线相电压为零，未断线相电压仍为相电压。
二、接地故障当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。
单相接地分为金属性接地和非金属性接地两种。
金属性接地，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变；非金属性接地，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。
谐振原因随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。
谐振引起三相电压不平衡有两种：一种是基频谐振，特征类似于单相接地，即一相电压降低，另两相电压升高，查找故障原因时不易找到故障点，此时可检查特殊用户，若不是接地原因，可能就是谐振引起的。
另一种是分频谐振或高频谐振，特征是三相电压同时升高。
低压三相四线制中性点问题
农村低压三相四线制中性点不接地好吗？（一）中性点不接地优缺点分析比较1．在中性点不接地系统中，发生单相接地故障，不构成短路回路，非故障相对地电压会升高到相电压的倍。
因为低压设备绝缘裕量达500V，所以可不切断接地故障，在短时间内继续运行。
中性点直接接地系统发生单相接地故障时则要立即掉闸，也就是说，前者的供电可靠性较后者的供电可靠性高。
作为缺点之一，在中性点不接地低压电网中，发生一相接地，则非故障相对地电压上升为线电压380V，且中性线对地电压有220V，所以这种触电时的危险性超过中性点直接接地系统。
同时，也不允许长期单相接地运行，因为长期运行，可能引起非故障相绝缘薄弱的地方损坏而造成相间短路。
2．在中性点接地系统中，有时单相接地电流可能大于三相短路电流，因而可能影响到开关遮断容量的选择；同时由于发生单相接地要掉闸，动作比中性点不接地系统频繁，故增加了检修次数。
3．从系统稳定性的要求来看，在中性点直接接地系统中，发生单相接地时短路电流较大，会引起电压剧烈下降，可能导致系统动态稳定的破坏；而中性点不接地系统则不存在这问题。
4．对通讯与信号系统的干扰影响。
在中性点直接接地系统中，当发生单相接地时，由于存在接地电流，会使空间磁场不对称，或由于三相线路对地和对通讯、信号系统的电容不对称，因而当与通讯线同杆架设时，会对通讯和信号系统产生严重的干扰影响。
在中性点不接地系统中，干扰起主要作用的是静电感应；中性点直接接地起主要作用的则是电磁感应。
不接地系统的接地电容电流小，单相接地时，对电信线路几乎没有影响。
静电感应容易限制，而限制或消除电磁感应则比较困难。
因此，在中性点直接接地系统中，解决干扰影响较为复杂。
5．从安全用电角度分析。
如图1所示，低压电网中性点不接地时，电网对地是绝缘的，因此，当人体单相触电时，接触电压一般不超过10V，也无危险跨步电压，对人体没有危险。
这时通过人体的电流略小干线路的单相接地电容电流，并可以按下式近似进行计算：有关资料表明，人体可极限忍耐的电流值是30mA，且电压为50V 及以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性点不接地系统三相电压不平衡分析
摘要:本文通过对中性点不接地系统三相电压不平衡的原因进行分析，比较不同故障导致电压不平衡时电压幅值、零序电压、接地信号的情况，用于快速发现变电站内的电压不平衡的原因，以便于运行人员快速发现故障，快速处理。
关键词：中性点不接地、电压、三相不平衡
0引言
变电站内35kV或10kV系统经常出现三相电压不平衡的现象，而35kV或
10kV系统中性点一般采用不接地或经消弧线圈接地的模式，就是我们俗称的中性点不接地系统或为小电流接地系统。
因此，对变电站中性点不接地系统的三相电压不平衡原因进行分析，将不同原因导致三相电压不平衡时的表象呈现出来，方便现场运行人员快速判别故障，才能快速处理。
1三相电压不平衡的危害
三相电压不平衡会影响变压器等设备的安全运行和正常出力，引起继电保护及安全自动装置的误动作，引起电网损耗的增加。
（1）对变压器危害：变压器在负载不平衡状态运行，一相电压处于满载，其余两相未满载，导致变压器容量无法得到充分的利用，而且变压器在长期负载不平衡运行时，造成其局部过热，降低其使用寿命。
（2）对线路的危害：供电线路在三相不平衡系统中，负序电流的产生带来了附加损耗，增大线损和压降。
（3）可能会造成继电保护误动作。
（4）对于敏感性负荷可能会造成无法正常工作。
（5）负序分量的产生，使电动机定子、转子的铜耗增加，电动机过热并导致绝缘老化加快。
降低其运行寿命。
2电压不平衡的主要原因及表象
在变电站内电压不平衡现象常见、特征多样；若认识不足，查找故障点时间过长，会耽误送电。
如判断错误，会影响设备稳定运行，甚至扩大事故。
因此，对不同原因引起三相电压不平衡的现象，进行分析。
引起变电站电压不平衡的主要原因如下图1所示：
图1：电压不平衡原因
2.1三相电压平衡的条件
三相电压平衡是指：电压幅值相等、相角相差120°，其向量关系如下图2所示：
图2:三相电压平衡向量
2.2电压互感器保险熔断导致的电压不平衡
（1）电压互感器高压侧保险熔断
以电压互感器高压侧A相保险熔断为例如图3，A相电压降低为零，其余两相(B、C相)为正常电压，三相两两向量角差为120°，因断相造成三相电压不平衡，开口三角形处也会产生不平衡电压，输出零序电压，起动接地装置，发出接地信号。
图3：PT一次保险A相熔断
（2）电压互感器低压侧保险熔断
以电压互感器低压侧A相保险熔断为例如图4，A相电压降低为零，其余两相为正常电压，三相两两向量角差为120°，但因一次侧的三相电压平衡，开口三角形不会产生不平衡电压，不会发出接地信号，这点可以作为判断电压互感器高压或低压保险熔断的重要判据。
图4：PT二次保险A相熔断
2.3单相接地造成三相电压不平衡
（1）金属性接地
当线路或带电设备上某点发生金属性接地时(如A相)，A相电压降为零，其它两正常相(B、C相)的对地电压数值上升为线电压，产生严重的中性点位移，有零序电压产生，发出接地信号。
中性点位移电压的方向与接地相电压在同一直线上，与接地相电压方向相反，大小相等，如图5。
图5:A相金属性接地的向量
（2）高电阻接地
当线路或带电设备上某点发生高电阻接地时(如A相)，接地相A相电压降低，其它两正常相(B、C相)的相电压升高，但低于线电压，单相接地造成三相电压不
平衡，有零序电压产生，发出接地信号。
2.4谐振
（1）基波谐振
当电源对只带有电压互感器的空母线突然合闸时易产生基波谐振。
产生基波
谐振时，一相电压降低，但不为0，另外两相电压升高，超过线电压（不超过3
倍相电压），有零序电压产生，会发接地信号。
（2）分频谐振
当发生单相接地时易产生分频谐振。
产生分频谐振时，三相电压同时或依次
轮流升高，并超过线电压（不超过2.5倍相电压），有零序电压产生，会发接地
信号。
3不同故障造成电压不平衡的比较
以A相发生故障为例，对不同故障类别时，中性点不接地系统的相电压的幅值、零序电压、接地信号情况进行比较，如下表所示。
UA、UB、UC：故障时的电
压幅值，UP：正常状态的相电压幅值，UL：正常状态的线电压幅值。
经过对不同故障造成三相电压不平衡的分析，可以发现电压互感器保险熔断相电压只降不升，二次保险熔断无零序电压和接地信号。
单相接地时，相电压一相降另外两相升高，但不超过线电压。
谐振时，相电压升高超过线电压。
4结语
对变电站内不同故障引起的三相电压不平衡进行分析比较，发现在发生PT 保险熔断、单相接地、谐振时其电压幅值的变化和接地信号的产生能够帮助变电运行人员快速查找到故障，及时的处理。
