固化剂和硅烷偶联剂对有机硅涂层性能的影响
涂料知识 通过控制有机硅涂料配方中固化剂和硅烷偶联剂的含量，研究它们对涂层材料的弹性模量、硬度、疏水性，以及吸水率和耐水介质浸泡性能的影响。结果表明，当固化剂含量大于４％后，随着固化剂含量的增加，涂层的弹性模量降低，邵氏硬度增加，吸水率增大；硅烷偶联剂含量的增加，有机硅涂层的弹性模量和吸水率随之增大，而邵氏硬度和水接触角减小。固化剂添加６％时涂层的弹性模量对海水浸泡最为敏感。含５％固化剂和８％硅烷偶联剂含量的有机硅涂层在海水中的稳定性明显降低。过高的固化剂添加量会导致硅氧链的交联程度增加，网状结构变密，增加涂层的硬度，不利于涂层的防污性能；过高的硅烷偶联剂添加量会导致涂层表面的亲水基团增多，水接触角降低，海洋细菌附着增加。 李红 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的; 2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，耐酸碱。 五、硝基漆又称喷漆、蜡克。它以硝化棉为主，加入合成树脂、 增韧剂、溶剂与稀释剂制成基料。其中不含养料的透明基料 即为硝基清漆，含有颜色的不透明液体则为硝基磁漆。 硝基漆膜经过抛光可获得很高的光泽，是一种普遍使用的 装饰性能较好的涂料。硝基漆漆膜附着力差，漆膜硬度不及聚氨酯漆、 不饱和聚酯漆与丙稀酸漆。 姜家驹 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： Domain:http://www.nomitu.com/tuzhuangzhinan/tuliaozhishi/ 绿色涂料 More:jztlwk 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的;
2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，耐酸碱。 五、硝基漆又称喷漆、蜡克。它以硝化棉为主，加入合成树脂、 增韧剂、溶剂与稀释剂制成基料。其中不含养料的透明基料 即为硝基清漆，含有颜色的不透明液体则为硝基磁漆。 硝基漆膜经过抛光可获得很高的光泽，是一种普遍使用的 装饰性能较好的涂料。硝基漆漆膜附着力差，漆膜硬度不及聚氨酯漆、 不饱和聚酯漆与丙稀酸漆。 姜家驹 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的; 2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，耐酸碱。 五、硝基漆又称喷漆、蜡克。它以硝化棉为主，加入合成树脂、 增韧剂、溶剂与稀释剂制成基料。其中不含养料的透明基料 即为硝基清漆，含有颜色的不透明液体则为硝基磁漆。 硝基漆膜经过抛光可获得很高的光泽，是一种普遍使用的 装饰性能较好的涂料。硝基漆漆膜附着力差，漆膜硬度不及聚氨酯漆、 不饱和聚酯漆与丙稀酸漆。 姜家驹 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的; 2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，耐酸碱。 五、硝基漆又称喷漆、蜡克。它以硝化棉为主，加入合成树脂、 增韧剂、溶剂与稀释剂制成基料。其中不含养料的透明基料 即为硝基清漆，含有颜色的不透明液体则为硝基磁漆。 硝基漆膜经过抛光可获得很高的光泽，是一种普遍使用的 装饰性能较好的涂料。硝基漆漆膜附着力差，漆膜硬度不及聚氨酯漆、 不饱和聚酯漆与丙稀酸漆。 姜家驹 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的; 2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，耐酸碱。 五、硝基漆又称喷漆、蜡克。它以硝化棉为主，加入合成树脂、 增韧剂、溶剂与稀释剂制成基料。其中不含养料的透明基料 即为硝基清漆，含有颜色的不透明液体则为硝基磁漆。 硝基漆膜经过抛光可获得很高的光泽，是一种普遍使用的 装饰性能较好的涂料。硝基漆漆膜附着力差，漆膜硬度不及聚氨酯漆、 不饱和聚酯漆与丙稀酸漆。 姜家驹 一、聚酯漆是用聚酯树脂为主要成膜物。高档家具常用的为不饱和聚酯漆， 也就是通称的钢琴漆；不饱和聚酯漆的特性为： 1.一次施工膜厚度可达1毫米，是其他漆种无法比拟的; 2.漆膜丰满，清澈透明，其硬度、光泽度均高于其他漆种； 3.耐水、耐热及短时耐轻度火焰性能优于其他漆种； 4.不饱和聚酯漆的柔韧性差，受力时容易脆裂， 一旦漆膜受损不易修复，故搬迁时应注意保护家具。 二、聚氨酯漆漆膜坚硬耐磨，经过抛光有较高的光泽， 其耐水、耐热、耐酸碱性能好，是优质的高级木器用漆。 三、丙烯酸漆是由甲基丙烯酸酯与丙烯酸酯的共聚物制成的涂料， 其中有水白色的清漆及色泽纯白的白磁漆。丙烯酸漆漆膜光亮、坚硬， 具有良好的保色、保光性能。耐水、附着力良好， 经抛光修饰漆膜平滑如镜，并能经久不变。 四、亚光漆是以清漆为主，加入适量的消光剂和辅助材料调合而成的， 由于消光剂的用量不同，漆膜光泽度亦不同。 亚光漆漆膜光泽度柔和、匀薄，平整光滑，耐温，耐水，
有机硅基本常识
有机硅常识一、概述硅Si是地球上含量很丰富的元素,在表层占第二位25.8%,仅次于占第一位49.5%的氧O元素;提起金属硅的用途,大概人人耳尽能详,“硅谷”早已不是什么新名词,硅半导体材料催生了现代电子工业,乃至日新月异的IT产业,它的神奇魔力造就了“新经济”的滚滚浪潮；另外,以硅酸盐为基础的无机硅化合物岩石、沙砾、水晶等由于广泛存在于自然界中,取之不尽、用之方便,几千年来人们就利用其做成水泥、陶瓷、玻璃等制品为自己的生活服务;硅的无机化合物很早就用于生产陶瓷和玻璃等制品,而其有机化合物自然界并不存在,主要是靠人工合成获得,是在近50年才合成出来的;自40年代实现工业化以来,有机硅化合物得到了蓬勃的发展,但发展很快;有机硅又称硅酮或硅氧烷,是由硅氧互相交联而成的硅氧烷有机聚合物,具有耐寒、耐热、耐氧化、电绝缘等一般有机聚合物所不具备的优良特性,在这些有机硅的化合物中,聚硅氧烷由于其自身的特殊结构特点,应用领域尤为广泛;有机硅材料主要包括硅油、硅树脂、硅橡胶等,产品种类繁多,仅道康宁公司一家企业就拥有4000余种不同规格和型号的有机硅材料;目前,全球各种有机硅产品总消费量折成聚硅氧烷约65万吨,占全球各种合成树脂总产量1亿吨的0.65%,但有机硅产品的销售额却高达65亿美元,占全球合成树脂总销售额约800亿美元的7%;有机硅可广泛用于高级润滑油、绝缘油、胶粘剂、消泡剂、清漆、垫圈、密封件以及火箭和导弹零件等的生产;近年来,有机硅的应用范围已从军工、国防逐渐深入到人们日常生活的各个领域,如用于计算机、手机和各类电器键盘的导电按键,隐型眼镜,游泳镜和游泳帽,儿童用的奶嘴,高层建筑的玻璃幕墙的粘接剂,医用的人造器官,皮革、高级织物的整理剂,以及高级洗发水中的硅油柔顺剂都离不开有机硅,它已成为人们的日常生活中不可或缺的一部分,成为化工新材料的佼佼者,其发展正可谓方兴未艾;鉴于有机硅的应用前景,在上世纪末,许多发达国家都把有机硅材料作为新世纪重点发展的新材料之一;有机硅本身不仅是一种新型材料,而且为相关工业领域的发展提供了新材料基础和技术保证,鉴于有机硅材料产品千变万化,具有“直接用量不大但用途广泛”的特点,因此获得了“科技发展催化剂”的美誉;有机硅行业除了少数上游的单体企业规模较大外,大量的是从事制品、添加剂生产的中小民营企业,相信随着我国主板市场规模的不断扩大,必将有充满勃勃生机的有机硅企业在未来市场上大显身手;二、有机硅主要产品及应用有机硅材料主要分为硅橡胶、硅油及二次加工品、硅树脂及硅烷偶联剂四大类产品;由于有机硅产品具有电气绝缘、耐辐射,阻燃、耐腐蚀、耐高低温、形态多样以及生理惰性等优良特性,被誉为“工业味精”,广泛应用于电子电气、建筑建材、纺织、轻工、医疗、机械、交通运输、塑料橡胶等各行业,并深入到人们生活的各个领域、成为化工新材料的佼佼者,其发展正可谓方兴未艾;目前,全球年生产能力超过120万吨,产品品种约有5000—10000种之多,市场总销售额约70亿美元;目前有机硅产品繁多,品种牌号多达万余种,常用的就有4000余种,大致可分为原料、中间体、产品及制品三大类：有机硅单体：主要指有机氯硅烷等合成有机硅高聚物的单体,如甲基氯硅烷、苯基氯硅烷、乙烯基氯硅烷等原料;有机硅中间体：主要指线状或环状体的硅氧烷低聚物,如六甲基二硅氧烷MM、八甲基环四硅氧烷D4、二甲基环硅氧烷混合物DMC等;有机硅产品及制品：由中间体通过聚合反应,并添加各类无机填料或改性助剂制得有机硅产品;主要有硅橡胶高温硫化硅橡胶和室温硫化硅橡胶、硅油及二次加工品、硅树脂及硅烷偶联剂四大类;硅橡胶再通过模压、挤出等硫化成型工艺,制得导电按键、密封圈、泳帽等最终直接用品;1、有机硅单体尽管有机硅品种繁多,但其起始生产原料仅限于为数不多的几种有机硅单体,其中占绝对量的是二甲基二氯硅烷,其次有苯基氯硅烷;此外,三甲基氯硅烷、乙基及丙基氯硅烷、乙烯基氯硅烷等等,也是生产某些品种不可或缺的原料;制备硅油、硅橡胶、硅树脂以及硅烷偶联剂的原料是各种有机硅单体,由几种基本单体可生产出成千种有机硅产品;有机硅单体主要有：甲基氯硅烷简称甲基单体、苯基氯硅烷简称苯基单体、甲基乙烯基氯硅烷、乙基三氯硅烷、丙基三氯硅烷、乙烯基三氯硅烷、γ-氯丙基三氯硅烷和氟硅单体等;其中甲基氯硅烷最重要,其用量占整个单体总量的90%以上,其次是苯基氯硅烷;有机氯硅烷甲基氯硅烷、苯基氯硅烷、乙烯基氯硅烷是整个有机硅工业的基础,而甲基氯硅烷则是有机硅工业的支柱;大部分有机硅聚合物是通过二甲基二氯硅烷为原料制得的聚二甲基硅氧烷为基础聚合物,再引入其他基团如苯基、乙烯基、氯苯基、氟烷基等,以适应特殊需要;甲基氯硅烷生产流程长、技术难度大,属技术密集、资本密集型产业,所以国外各大公司都是基础厂规模化集中建设,而后加工产品则按用途、市场情况分散布点;任何高分子材料的发展,关键在于单体技术的发展;有机硅工业的特点是集中的单体生产和分散的产品加工;因此,单体生产在有机硅工业中占重要的地位,单体的生产水平直接反映有机硅工业的发展水平;2、有机硅中间体有机硅单体通过水解或醇解以及裂解制得各种不同的有机硅中间体,有机硅中间体是合成硅橡胶、硅油、硅树脂的直接原料,包括六甲基二硅氧烷MM、六甲基环三硅氧烷D3、八甲基环四硅氧烷D4、二甲基环硅氧烷混合物DMC等线状或环状硅氧烷系列低聚物;3、硅橡胶硅橡胶是有机硅聚合物中的重要产品之一,在所有橡胶中,硅橡胶具有最广的工作温度范围–100～350℃,耐高低温性能优异;硅橡胶按其硫化机理可分为有机过氧化物引发自由基交联型热硫化型、缩聚反应型室温硫化型和加成反应型三大类;1热硫化型硅橡胶RTV：热硫化型硅橡胶又称高温硫化硅橡胶,凡分子量在50—80万之间的直链硅氧烷均属高温硫化硅橡胶,简称RTV;通常以八甲基环四硅氧烷D4为主要原料在酸或碱的催化作用下开环聚合制得生胶,再通过采用氧化物作交联剂,并配合以各种添加剂如补强填料,热稳定剂,结构控制剂等,在炼胶机上混炼成均相混炼胶剂,然后采用模压、挤出、压延等方法高温硫化成各种橡胶制品;2室温硫化型硅橡胶LTV′S及加成反应型硅橡胶LSR：室温硫化型硅橡胶是指以较低分子量的活性直链聚有机硅氧烷为基础胶料,与交联剂、催化剂配合,不需要加热在常温下就能的硅橡胶,一般简称LTV′S;加成反应型硅橡胶是指在铂化合物的催化下发生加成反应,反应时不生成副产物的硅橡胶,通常由乙烯基封端的聚二甲基硅氧烷、硅树脂、低分子量的含氢硅油、铂催化剂、反应抑制剂等组成,也称为液体硅橡胶,一般简称LSR;由于加成反应型硅橡胶通常也在室温中温下硫化,所以一般也将其归入室温硫化型硅橡胶;本文将以上两种统称为室温硫化型硅橡胶；室温硫化型硅橡胶分子量较低一般为1～8万,通常为粘稠状液体;根据包装形式,可分为单组分室温硫化硅橡胶和双组分室温硫化硅橡胶;前者是将基础胶料、填料、交联剂或催化剂在在无水条件下混合均匀,密封包装,遇大气中湿气即进行反应;后者是将基础胶料和交联剂或催化剂分开包装,使用时按一定配比混合就发生交联,与环境湿气无关;而按硫化机理,又可分为缩合型和加成型室温硫化型硅橡胶两类;4、硅油1硅油的分类：硅油是一类具有各种不同粘度,无毒、无嗅、无腐蚀,不易燃烧的聚硅氧烷液体油状物;其中,甲基硅油是硅油中最主要的品种,通过改变聚硅氧烷的聚合度及有机基的种类,或使聚硅氧烷与其他有机物共聚,可以制得具有防水、抗粘、脱模、消泡等基本特性的硅油;硅油的品种很多,大致可分为线形硅油及改性硅油两大类;2硅油制品及应用：硅油有许多特殊性能,如温粘系数小、耐高低温、抗氧化、闪点高、挥发性小、绝缘性好、表面张力小、对金属无腐蚀、无毒等;由于这些特性,硅油以应用在许多方面而具有卓越的效果;在各种硅油中,以甲基硅油应用得最广泛,是硅油中最重要的品种,其次是甲基苯基硅油;各种官能性硅油及改性硅油主要用于特殊目的;5、硅树脂（1）硅树脂的分类：硅树脂是以硅—氧—硅为主链,硅原子上联接有有机基的交联型的半无机高聚物;它是随着直接法生产有机硅单体的出现,于1943年中期,比硅油、硅橡胶早半年问世的一类品种;硅油是由多官能度的有机硅烷经水解缩聚而制成的,在加热或有催化剂存在下可进一步转变成三维结构的不溶不熔热固性树脂;2硅树脂的应用：硅树脂具有突出的耐候性,是任何一种有机树脂所望尘莫及的,即使在紫外线强烈照射下,硅树脂也耐泛黄;硅树脂还具有优异的介电性能,在广阔的温度、湿度及频率范围内保持稳定,以及耐氧化、耐电弧、耐辐照、防水、防烟雾、防霉菌等特性;6、硅烷偶联剂1硅烷偶联剂的概念：硅烷偶联剂的通式可以表示为：Y—R—SiX3,X和Y是两类反应特性不同的活性基团;其中,X易与无机物中的玻璃、陶土、二氧化硅、金属、金属氧化物等产生牢固的结合化学或物理的；而Y则易与有机物中的树脂、橡胶等产生良好的结合化学或物理的,正是由于其分子中同时存在亲有机和亲无机的两种功能团,因此,通过硅烷偶联剂就可以把有机材料和无机材料这两种性质差异很大的材料牢固粘合在一起偶联,从而获得满意的粘接;这就是硅烷偶联剂名称的由来;按连接在硅原子上可水解基团即X基团的数量不同,硅烷偶联剂可分为三官能型和二官能型两大类,近年来,还出现了官能团为聚合物的聚合物型硅烷偶联剂;在国外,由于硅烷偶联剂的生产主要为几家大公司所控制,为了形成垄断,各立牌号;因此,同一种产品,市场上可以出现几个牌号,名目繁多;目前,美国联合碳化公司UCC是世界上最大的硅烷偶联剂生产厂家,其所拥有的品种也最多;2硅烷偶联剂的应用硅烷偶联剂最早是作为玻璃纤维增强塑料的玻纤处理剂而开发的;由于硅烷偶联剂改善了玻纤与树脂之间的粘合,从而显着提高了增强塑料的机械性能;随着复合材料的迅速发展,硅烷偶联剂无论在品种或产量的发展速度也很快;近年来,利用硅烷偶联剂对某些材料引入特定功能性基团,可以改进材料的表面性质,获得防静电、防霉、防臭、防凝血和生理惰性等,成为硅烷偶联剂新用途的开端;正是由于许多重要应用领域的开发,硅烷偶联剂成为有机硅的一个重要分支;三、有机硅发展简史四、1、有机硅的定义五、凡是含Si—C键的化合物通称为有机硅化合物,习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物;其中,以硅氧键—Si—0—Si—为骨架组成的聚硅氧烷,是有机硅化合物中为数最多,研究最深、应用最广的一类,约占总用量的90%以上;六、由于有机硅兼备了无机材料与有机材料的性能,因而具有耐高低温、电气绝缘、耐臭氧、耐辐射、难燃、憎水、耐服饰、无毒无味以及生理惰性等优异特性,广泛运用于电子电气、建筑、化工、纺织、轻工、医疗等各行业,应用有机硅的主要功能包括：密封、封装、粘合、润滑、涂层、层压、表面活性、脱膜、消泡、发泡、交联、防水、防潮、惰性填充等;并且随着有机硅数量和品种的持续增长,应用领域不断拓宽,形成化工新材料界独树一帜的重要产品体系,许多品种是其他化学品无法替代而又必不可少的;2、有机硅化学的发展历程3、①创始时期：1863年,法国科学家弗里得尔和克拉夫茨将四氯化硅和二乙基锌在封管中加热到160℃,合成了第一个含Si—C键的有机硅化合物——四乙基硅烷;此后,又合成了许多四乙基硅烷的衍生物;1863—1903年四十年间是有机硅化学的创始时期,习惯上称为第一期;4、②成长时期：从1904—1937年这一阶段,不但合成了许多有机硅简单化合物,而且也出现了环体和线形聚硅氧烷以—Si—0—Si—键为骨架的材料;在理论工作方面,已开始了不对称硅原子化合物的合成,为有机硅光活性异构物的研究创造了条件;这三十多年是有机硅化学的成长时期,习惯上称为第二期;5、③发展时期：美国康宁Corning玻璃厂化学家海德、通用电器公司的帕特诺得和罗乔,认识到有机硅高聚物很有应用前途,他们对合成高聚物的原料——有机硅单体的合成方法进行了积极改进使其走上的工业化的道路;特别是罗乔于1941年发明了“直接合成法”合成甲基氯硅烷,使有机硅的生产掀起了一场大革命,为有机硅化合物的大规模生产奠定了基础;进入四十年代,在一些主要国家进行工业化生产的同时,又发明了聚有机硅氧烷的平衡化反应,并建立了一整套近乎完善的工业化技术;各种性能优异的硅油、硅橡胶、硅树脂、偶联剂相继出现,大大加快了有机硅的发展,1938—1965年这一发展时期习惯称为第三期;6、④繁荣时期：自1966年至今,人们除了把已有成果巩固、发展、改进、利用外,又转向有机硅新领域进军,过去认为不可能合成的化合物,现在有的也可以合成出来了;近期发展的最快的一支,是硅——金属键化合物,特别是硅与过渡元素形成的化合物,更有理论意义和实用价值;各种发明如雨后春笋般涌现,有机硅化学结出了丰硕的成果;因此从1966年以来,人们称为繁荣的第四期;3、有机硅工业发展状况科学发展促进了生产建设,生产部门反过来又对科研提出新要求;在工业上,特别在电器工业上需要耐热材料,但一般有机高聚物远远不能满足要求,人们早已知天然硅酸盐含有—Si—0—Si—键,但又因为是体型的结构,性脆;因此想到只要把硅原子上引入有机基团,即有可能变成线形结构或低度交联的高聚物,从而形成柔韧或弹性的材料,其应用范围就变得广泛了;从这个目的出发,开始了有机聚硅氧烷的研究;康宁玻璃厂化学家海德首先把有机硅化学和高分子化学结合在一起,取得了有机硅高分子聚合反应的经验；之后,在他的指导下康宁玻璃厂生产了用于电绝缘玻璃布的有机硅树脂、涂料和浸渍剂;在1938—1941年期间,海德与其合作者又研制出了许多聚有机硅氧烷产品;与此同时,道化学DowChemical 公司也开始了聚有机硅氧烷的生产研制,于1942年建立了二甲基硅油和甲基苯基硅树脂中试装置;1943年道化学公司与康宁玻璃厂结合,成立了世界闻名的道康宁公司,并在当年建成了合成聚有机硅氧烷的Midland工厂,不久就研制出了DC4点火密封材料,用于第二次世界大战高空飞机上,后来该公司逐渐发展成为世界上最大的专业生产有机硅产品的厂家之一;而近二十年来,有机硅的应用技术可以说达到了灿烂辉煌的景况,例如室温硫化硅橡胶和硅烷偶联剂用途的全面开发,生物和医用有机硅高聚物接二连三地涌现,新型高聚物层出不穷,现在,有机硅化合物还在继续向更广阔的领域伸展,许多过去认为是不可能实现的事情,由于有机硅的作用,逐渐可以变为现实;四、有机硅生产工艺流程简介有机硅单体生产的原理并不复杂,生产有机硅单体的主要原材料是硅块、甲醇和氯化氢,目前世界上都是采用沸腾床反应器直接合成甲基氯硅烷单体,即硅粉与氯甲烷在催化剂作用下高温反应生成甲基氯硅烷混合物,经高效分馏获取目的馏分;有机硅单体通过水解或醇解以及裂解、缩聚制得各种不同的有机硅产品;产品主要以有机硅单体为原料,采用不同的聚合手段和工艺,添加各种填料如白碳黑等和助剂制得五、结束语从1997年的年产1万多吨,到“十二五”末达到约85万吨/年的规模,甲基氯硅烷的迅速发展,在我国众多合成材料的单体化合物中已列前茅;业内专家认为,未来5年,面临中国甲基氯硅烷的产能与多数国家并驾齐驱的现状,我国将加大有机硅产业的科技投入,适当控制产能,争取做强做大;。

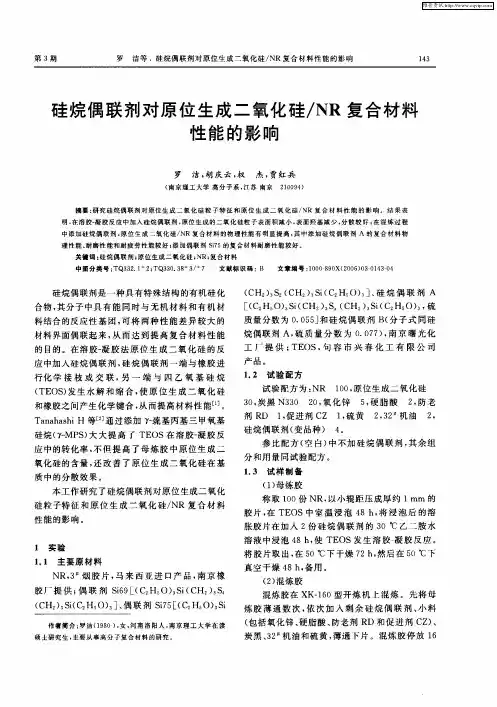

硅烷偶联剂对原位生成二氧化硅／NR复合材料性能的影响
炭 黑 、２ 油和硫 黄 ， ３ 机 薄通 下 片 。混 炼 胶停 放 １ ６
维普资讯
１４ ４
应 中的转 化率 ， 但 提 高 了母 炼 胶 中原 位 生 成 二 不
参 比配方 （ 白） 空 中不 加 硅 烷偶 联 剂 ， 余 组 其
分 和用 量 同试 验配方 。
１ ３ 试 样制 备 ．
氧 化硅 的含量 ， 改 善 了原 位 生 成 二 氧 化硅 在 基 还
质 中的分散效 果 。
作 者 简 介 ： 洁 （ ９０） 女 ． 南 洛 阳人 ， 京 理 工 大 学 在 读 罗 １８ ． 河 南 硕 士研 究 生 ， 要 从 事 高 分 子复 合 材 料 的 研 究 。 主
混 炼胶 在 Ｘ １ Ｏ型开 炼 机 上 混炼 。先将 母 Ｋ一６
Байду номын сангаас
炼 胶 薄 通 数 次 ， 次 加 入 剩 余 硅 烷 偶 联 剂 、 料 依 小
胀 胶片 在加 入 ２份 硅烷 偶 联 剂 的 ３ ｏ℃ 乙 二胺 水 溶 液 中浸泡 ４ ， ＴＥ ８ｈ 使 ＯＳ发 生 溶 胶 凝 胶 反 应 。
将 胶 片取 出 ， ５ 下干燥 ７ ， 在 Ｏ℃ ２ｈ 然后 在 ５ Ｏ℃下 真 空干 燥 ４ ， 用 。 ８ｈ 备
（） ２ 混炼 胶
产品。
材 料界 面偶联 起来 ， 而达 到提 高 复合 材 料 性 能 从
的 目的。在溶 胶一 胶 法 原 位 生 成 二 氧 化 硅 的 反 凝
应 中加 入硅烷 偶 联剂 ， 硅烷 偶 联 剂 一端 与橡 胶 进
行 化 学 接 枝 或 交 联 ， 一 端 与 四 乙 氧 基 硅 烷 另
硅烷偶联剂
硅烷偶联剂一项目建设的目的：为减少单一产品的经营风险，改进有机硅主要产品的结构，考虑发展有机硅下游产品——硅烷偶联剂，降低经营风险，在市场占据有利形势。
近几年，由于我国玻纤行业和子午线轮胎生产的快速发展，使得市场对硅烷偶联剂的需求量增长很快。
我国的玻璃纤维产业属于朝阳产业，而随着建筑、机械、电子等玻璃纤维增强复合材料等应用领域的发展，使得我国的玻璃纤维产业正在进入新一轮高速发展期。
预计“十一五”期间，玻纤生产量的发展速度将接近10%,2010年我国玻璃纤维量有望达到130万吨，对硅烷偶联剂的需求量将达到18000吨左右；加上橡胶行业及其他行业发展的需求，预计2010年国内硅烷偶联剂总需求量将达到25000吨以上。
目前国内虽有多家硅烷偶联剂生产企业，但绝大多数企业生产规模小，而且产品档次较低，品种规格较少。
因此，有条件的地区或企业建设较大型的多功能硅烷偶联剂生产线，提高我国硅烷偶联剂的生产水平是必要的。
二概述1 基本情况：硅烷偶联剂是一类具有特殊结构的低分子有机硅化合物，其通式为RSiX3，式中R代表氨基、巯基乙烯基、环氧基、氯丙基、氰基及甲基丙烯酰氧基等基团，这些基团和不同的基体树脂均具有较强的反应能力，x代表能够水解的基团，如卤素、烷氧基、酰氧基等。
硅烷偶联剂是由三氯氢硅（HSiCl3）和带有反应性基团的不饱和烯烃在铂氨酸催化下加成，再经醇解而得。
硅烷偶联剂既能与无机物中的羟基又能与有机聚合物中的长分子链相互作用，使两种不同性质的材料偶联起来，从而改善生物材料的各种性能。
2 用途：硅烷偶联剂的应用大致可归纳为三个方面;(1) 用于玻璃纤维的表面处理。
硅烷偶联剂能改善玻璃纤维和树脂的粘合性能，提高玻璃纤维增强复合材料的强度、抗水、抗气候等性能。
2004年玻璃纤维使用的硅烷偶联剂约占其消耗总量的50%以上，其中用得较多的品种有乙烯基硅烷、氨基硅烷、甲基丙烯酰氧基硅烷等。
(2) 用于无机填料的表面处理。
硅烷偶联剂对地质聚合物基胶合板胶合性能的影响
China Forest Products Industry林产工业，2021，58（05）：1-4+29在大力倡导人造板产业绿色发展的背景下，无机胶黏剂因其具有原料广泛、成本低廉、环境友好等优点，具有巨大的市场应用潜力。
地质聚合物作为一种新型无机胶凝材料，与传统硅酸盐水泥相比具有生产能耗低、原料成本少、耐候性优良等优势[1-5]。
然而，相关研究发现，地质聚合物与木材在复合过程中存在界面相容性差，湿态胶合强度低等问题，限制了其作为无机人造板胶黏剂的广泛应用[6-9]。
因此，要提高地质聚合物基人造板的胶合性能，需解决木材与地质聚合物“有机-无机”界面相容性问题。
已有研究表明，硅烷偶联剂处理木材可提高木质复合材料的力学性能与耐水性能等[10-14]，但关于硅烷偶联剂处理木材的改性机理以及处理后木材与地质聚合物间胶合界面的研究较硅烷偶联剂对地质聚合物基胶合板胶合性能的影响∗邓穆玲 张 扬 潘大卫 （北京林业大学材料科学与技术学院，北京 100083） 摘 要：为提高木材与地质聚合物的界面胶合强度，使用 KH550、KH560 和 KH570 三种硅烷偶联剂对杨木单板进行涂刷处理，以实验室自制的偏高岭土基地质聚合物为木材胶黏剂，热压制备胶合板，研究硅烷偶联剂处理对杨木单板表面微观形貌和润湿性能、胶接界面化学基团和微观结构、胶合板干态和湿态胶合强度的影响。
结果表明：KH550、KH560、KH570偶联剂处理后，木材表面形成的硅烷薄膜层，有利于碱激发剂在木材表面的进一步扩散，平衡接触角分别降低了25.8%、31.8%、14.8%；硅烷偶联剂处理有利于促进地质聚合物在木材内部的渗透，其中偶联剂 KH550处理组的地质聚合物在木材中渗透更为均匀；经浓度为 10%的 KH550处理后，胶合板胶合强度达到最大值，其湿态胶合强度与干态胶合强度分别比未处理材提高了41.5%和47.5%。
关键词：胶合板； 地质聚合物； 硅烷偶联剂； 胶合强度； 表面形貌中图分类号：TS653.3 文献标识码：A 文章编号：1001-5299 （2021） 05-0001-05DOI:10.19531/j.issn1001-5299.202105001Effect of Silane Coupling Agent Treatment on the Bonding Properties of Geopolymer-based PlywoodDENG Mu-ling ZHANG Yang PAN Da-wei(College of Materials Science and Technology, Beijing Forestry University, Beijing100083, P.R.China) Abstract: In order to improve the bonding strength between wood and geopolymer, silane coupling agents named KH550, KH560 and KH570 were used in this study. Lab-made metakaolin-based geopolymer was used as the wood adhesive, and plywood was prepared by hot-pressing. The effects of different silane coupling agents on the microstructure and wettability of the veneer, microstructure and chemical groups of the bonding interface, and the wet and dry bonding strength of geopolymer-based plywood were evaluated. The results showed that KH550, KH560 and KH570 could form silane thin film layer, which was conducive to the further diffusion of alkali activator on the surface of wood. Compared with the untreated wood, the final equilibrium contact angle of wood treated by KH550, KH560 and KH570 was reduced by 25.8%, 31.8% and 14.8%, respectively. Silane coupling agent treatment was beneficial to promote the penetration of geopolymer into wood. Compared with KH560 and KH570, geopolymer penetrated more uniform in the wood treated with KH550. Compared with that of the untreated wood, the adhesive strength of the plywood treated with KH550 at 10% reached the maximum, and the wet bonding strength and dry bonding strength increased by 41.5% and 47.5%, respectively.Key words: Plywood; Geopolymer; Silane coupling agent; Bonding strength; Surface morphology*基金项目：国家自然科学基金项目（3180030195）作者简介：邓穆玲，女，研究方向为木质复合材料与胶黏剂E-mail:**********************通讯作者：张 扬，男，教授，研究方向为木质复合材料与胶黏剂E-mail:**********************.cn修回日期：2021-03-21林产工业2第58卷少。
硅烷偶联剂在不饱和聚酯中的应用
硅烷偶联剂在不饱和聚酯中的应用一、简介硅烷偶联剂是一种重要的有机硅化合物，具有高活性和高反应性。
其主要作用是在有机聚合物体系中起到介面结合和增强材料性能的作用。
而不饱和聚酯是一种重要的高分子材料，具有优良的耐腐蚀性、耐热性和机械性能，广泛应用于建筑、汽车、航空航天等领域。
硅烷偶联剂在不饱和聚酯中的应用，可以有效提升材料的综合性能，增强其耐候性和耐化学腐蚀性，提高强度和韧性，改善加工性能等。
二、硅烷偶联剂在不饱和聚酯中的作用1. 提升耐候性和耐化学腐蚀性硅烷偶联剂可以与不饱和聚酯树脂中的双键发生加成反应，形成有机硅键，从而使材料表面形成一层致密的硅氧化物层。
这一层氧化物层具有很高的耐候性和耐化学腐蚀性，可以有效抵御酸、碱、盐等化学物质的侵蚀，延长材料的使用寿命。
2. 提高强度和韧性硅烷偶联剂还可以改善不饱和聚酯树脂与玻璃纤维之间的粘结性能，增强界面结合强度，使得复合材料的强度和韧性得到提升。
特别是在玻璃钢制品制造中，硅烷偶联剂的应用可以有效减少复合材料的裂纹扩展，提高其抗冲击性能和抗疲劳性能。
3. 改善加工性能硅烷偶联剂可以有效降低不饱和聚酯树脂和填料之间的界面张力，改善树脂的润湿性，从而提高树脂与填料的分散性和相容性。
这有利于提高材料的加工性能，降低生产成本，同时还可以改善制品的表面质量和外观。
三、结语硅烷偶联剂在不饱和聚酯中的应用具有广泛的意义和重要的价值。
通过对其作用机理的深入研究和应用技术的不断改进，相信硅烷偶联剂将在未来的不饱和聚酯材料领域发挥越来越重要的作用。
我们应当加强对硅烷偶联剂的研究和开发，促进其在不饱和聚酯中的更广泛应用。
这不仅有利于推动材料科学的发展，也有利于满足人们对高性能、高品质材料的需求，在经济、社会和环境方面都具有重要意义。
个人观点：硅烷偶联剂作为一种功能性材料，在不饱和聚酯中的应用是非常值得期待的。
随着材料科学和工程技术的发展，相信硅烷偶联剂将会在更多领域展现其独特的价值和潜力，为人类社会的发展做出更大的贡献。
偶联剂相关资料
硅烷偶联剂硅烷偶联剂又名硅烷处理剂、底涂剂，是一类具有特殊结构的低分子有机硅化合物，其通式为RSiX3，式中R代表与聚合物分子有亲和力或反应能力的活性官能团，如氧基、巯基、乙烯基、环氧基、酰胺基、氨丙基等;X代表能够水解的烷氧基，如卤素、烷氧基、酰氧基等。
硅烷偶联剂是在分子中具有两种以上不同反应基的有机硅单体，它可以和有机与无机材料发生化学键合 (偶联)，增加两种材料的粘接性。
通式中n为0～3的整数; X表示水解性官能基，它可与甲氧基、乙氧基、溶纤剂以及无机材料(玻璃、)等发生偶联反应; Y为有机官能团，如乙烯基、乙氧基、氨基、环氧金属、SiO2基、甲基丙烯酰氧基、巯基等，可与无机材料、各种合成树脂、橡胶发生偶联反应。
典型硅烷偶联剂性能如下表：用于玻璃纤维、无机填料表面处理。
用作密封剂、胶粘剂和涂料增稠剂。
还应用于使固定化酶附着到玻璃基材表面、油井钻探防砂、使砖石表面具有憎水性、使荧光灯涂层具有较高的表面电阻、提高液体色谱中有机相对玻璃表面的吸湿性能等。
由硅氯仿与带有活性基团的烯烃在铂催化剂催化下加成再经醇解制得。
代表性硅烷偶联剂如表所示。
根据硅烷偶联剂的反应机理，水解性官能基X遇水生成硅醇。
如果是无机材料(如玻璃)，则偶联剂和玻璃表面的硅醇发生缩合反应，在玻璃和硅烷偶联剂之间形成共价键。
利用这一特点，硅烷偶联剂可用于处理玻璃纤维(制增强塑料)、改进涂料和粘合剂性能以及用于处理无机填料的表面等，对于玻纤增强不饱和聚酯来说，以用甲基丙烯酰氧基硅烷为宜;对于环氧树脂层压板，则以用环氧化硅烷及氨基硅烷为宜。
硅烷偶联剂的新用途是作为聚乙烯交联剂，通过聚乙烯和乙烯基三甲氧基硅烷接枝共聚，或通过聚乙烯与硅烷发生缩合反应进行交联。
经过处理的聚乙烯可用作电缆及复杂的异型材料。
为了适应功能性高分子复合材料的发展，已开发出一些新型硅烷偶联剂，如γ-脲基丙基- 三甲氧基硅烷，γ-缩水甘油基丙基-甲基-二乙氧基硅烷及N-苯基-γ-氨基丙基-二甲氧基硅烷等。
硅烷偶联剂的使用方法
硅烷偶联剂的使用方法硅烷偶联剂是一种重要的有机硅化合物，具有良好的耐热性、耐候性、电绝缘性等特点，广泛应用于涂料、塑料、橡胶、纺织品、电子材料等工业领域。
硅烷偶联剂的主要作用是在有机基质与无机基质之间建立稳定的界面结合，以提高复合材料的性能。
1.表面处理：在使用硅烷偶联剂之前，需要对基质表面进行预处理。
一般来说，基质表面应保持干燥、无油污和灰尘，以保证硅烷偶联剂能够充分与基质表面接触。
2.稀释：将硅烷偶联剂与有机溶剂按照一定比例混合并搅拌均匀。
这样可以方便硅烷偶联剂的涂布和扩散，提高接触面积，增加反应效果。
3.涂布：采用刷涂、喷涂、浸渍等方法将稀释后的硅烷偶联剂涂覆在基质表面。
刷涂适用于较小面积和精细加工的部件，而喷涂适用于较大面积和批量生产。
浸渍则适用于对材料要求不高的产品。
4.干燥和烘烤：涂布后，将基质置于空气中自然干燥，或者采用加热烘烤的方式促进硅烷偶联剂与基质的反应。
根据硅烷偶联剂的不同，烘烤温度和时间也有所区别，一般在100摄氏度以上热处理。
5.储存和使用：硅烷偶联剂在储存和使用过程中需要注意防潮、密封和避免高温。
一般应存放在阴凉干燥处，避免与空气中的水分接触。
而按照应用领域的不同，硅烷偶联剂的使用方法还有一些特别的要点：1.对于涂料，硅烷偶联剂可以用作附着力促进剂。
在一般的处理方法后，与涂料配方中的颜料、填料和树脂一起混合使用，提高涂层与底材之间的粘结性能。
2.对于塑料，硅烷偶联剂可以作为改性剂。
一般是将硅烷偶联剂与塑料原料一同加入到挤出机或注塑机中进行加工。
硅烷偶联剂会与塑料颗粒发生反应，在塑料表面形成一层致密的硅氧化物覆盖层，提高塑料的强度、硬度和耐热性能。
3.对于橡胶，硅烷偶联剂可以作为增强剂。
硅烷偶联剂与填充剂如炭黑颗粒反应生成硅氧化物覆盖层，提高填充剂与橡胶的相容性和分散性，从而改善橡胶的拉伸性能、耐磨性和耐候性。
4.对于纺织品，硅烷偶联剂可以作为阻燃剂。
硅烷偶联剂可以通过反应或吸附等方式降低纺织品的可燃性，提高纤维的防火性能，延缓燃烧速度，减少烟雾和有害气体的产生。
硅烷偶联剂对碳化硅粉体的表面改性
硅酸盐学报· 409 ·2011年硅烷偶联剂对碳化硅粉体的表面改性铁生年，李星(青海大学非金属材料研究所，西宁 810016)摘要：采用KH-550硅烷偶联剂对SiC粉体表面进行改性，得到了改性最佳工艺参数，分析了表面改性对SiC浆料分散稳定性的影响。
结果表明：SiC微粉经硅烷偶联剂处理后没有改变原始SiC微粉的物相结构，只改变了其在水中的胶体性质；减少了微粉团聚现象。
与原始SiC微粉相比，改性SiC微粉表面特性发生了明显变化，Zeta电位绝对值提高，浆料的分散稳定性得到了明显改善。
关键词：碳化硅；表面改性；硅烷偶联剂；分散性中图分类号：TQ174 文献标志码：A 文章编号：0454–5648(2011)03–0409–05Surface Modification of SiC Powder with Silane Coupling AgentTIE Shengnian，LI Xing(Non-Metallic Materials Institute of Qinghai University, Xining 810016, China)Abstract: The surface characteristics of SiC powder were modified by a KH-550 silane coupling agent. The process parameters of the modification were optimized, and the effect of surface modification on the dispersion stability of SiC slurry was analyzed. The results show that the SiC powder modified by silane coupling agent can not change the original phase structure of SiC micro-powders but reduce the aggregation of SiC particles in the powders. Compared to the original SiC powder, the surface characteristics of the modi-fied SiC powder change significantly. Zeta potential of SiC increases, and the dispersion stability of SiC slurry is improved.Key words: silicon carbide; surface modification; silane coupling agent; dispersibility在半导体制造和煤气化工程领域，许多工程都在使用SiC陶瓷[1–2]。
有机硅偶联剂简介及其作用机理
有机硅偶联剂简介及其作用机理By舞阳偶联剂是一种具有特殊结构的有机硅化合物。
在它的分子中，同时具有能与无机材料 ( 如玻璃、水泥、金属等 ) 结合的反应性基团和与有机材料 ( 如合成树脂等 ) 结合的反应性基团。
常用的理论有化学键理论、表面浸润理论、变形层理论、拘束层理论等。
偶联剂作表面改性剂，用于无机填料填充塑料时，可以改善其分散性和黏合性。
偶联剂主要有有机铬偶联剂、有机硅偶联剂和钛酸偶联剂。
胶黏剂中常选用有机硅偶联剂，其通式为RSiX3，其中R为有机基团，如—C6H5、—CH﹦CH2等，能与树脂结合；X为可以水解的基团，如—OCH3、—OC2H5、—Cl等。
偶联剂作用与机理B•Arkles 根据偶联剂的偶联过程提出了4步反应模型，即：①与硅原子相连的 SiX 基水解，生成 SiOH ；② Si —OH 之间脱水缩合，生成含 Si —OH 的低聚硅氧烷；③低聚硅氧烷中的 SiOH 与基材表面的 OH 形成氢键；④加热固化过程中，伴随脱水反应而与基材形成共价键连接。
一般认为，界面上硅烷偶联剂水解生成的 3 个硅羟基中只有 1 个与基材表面键合；剩下的 2 个 Si — OH ，或与其他硅烷中的 Si — OH 缩合，或呈游离状态。
因此，通过硅烷偶联剂可使 2 种性能差异很大的材料界面偶联起来，从而提高复合材料的性能和增加黏结强度，并获得性能优异、可靠的新型复合材料。
硅烷偶联剂广泛用于橡胶、塑料、胶黏剂、密封剂、涂料、玻璃、陶瓷、金属防腐等领域。
现在，硅烷偶联剂已成为材料工业中必不可少的助剂之一。
硅烷偶联剂的作用和效果以被人们认识和肯定，但界面上极少量的偶联剂为什么会对复合材料的性能产生如此显著的影响，现在还没有一套完整的偶联机理来解释。
偶联剂在两种不同性质材料之间界面上的作用机理已有不少研究，并提出了化学键合和物理吸着等解释。
其中化学键合理论是最古老却又是迄今为止被认为是比较成功的一种理论。
硅烷偶联剂作为表面改性剂在金属防腐预处理上的应用是它的最新应用。
3-甲基丙烯酰氧基丙基二甲基甲氧基硅烷
3-甲基丙烯酰氧基丙基二甲基甲氧基硅烷3-甲基丙烯酰氧基丙基二甲基甲氧基硅烷（简称KH570）是一种常用的有机硅偶联剂，它在化学结构上具有多个官能团的特点，可应用于各种领域，如橡胶、涂料、塑料、陶瓷等。
下面将详细介绍KH570的性质、应用以及相关的研究进展。
1.性质：KH570的化学名为3-甲基丙烯酰氧基丙基二甲基甲氧基硅烷，分子式为C11H24O3Si，相对分子质量为236.39。
它是一种无色或浅黄色液体，在常温下具有较低的蒸汽压和挥发性。
它可以溶于水、醇类、醚类等有机溶剂，具有良好的分散性和稳定性。
KH570具有一个丙烯酰氧基官能团和一个甲氧基硅烷官能团，这使得它既具有亲水性又具有亲油性，可以有效地促进有机物与无机材料之间的界面结合。
2.应用：KH570作为有机硅偶联剂具有广泛的应用领域。
主要应用于以下几个方面：2.1橡胶工业：KH570可以与橡胶中的氢化物发生反应，形成化学键，提高橡胶的耐磨性、拉伸强度和耐老化性能。
它还可以改善橡胶的分散性和加工性能，促进填充剂与橡胶基体之间的结合，增强橡胶制品的力学性能。
2.2涂料和油墨工业：KH570可以作为涂料和油墨中的分散剂和增稠剂，提高涂层和油墨的附着力、抗水性和耐候性。
它可以有效地改善涂料和油墨中无机颜料的分散性，增强颜料与树脂基体之间的粘附力，提高涂层的耐化学品和耐刮擦性能。
2.3塑料工业：KH570可以作为塑料的表面处理剂，通过与塑料基体表面反应形成化学键，增强填充剂与塑料基体之间的结合。
它可以提高塑料制品的力学性能、耐热性和耐老化性能，改善塑料的表面润湿性和抗静电性能。
2.4陶瓷工业：KH570可以作为陶瓷材料的界面处理剂，通过与陶瓷粉体表面反应形成化学键，增强粉体与基体之间的结合力。
它可以提高陶瓷制品的力学性能、抗冲击性能和耐磨性，改善陶瓷材料的分散性和加工性能。
3.研究进展：近年来，对KH570在各个领域的研究不断深入，主要集中在以下几个方面：3.1改性方法：研究人员通过改变KH570的结构，引入其他官能团或进行共聚反应，以期获得更好的性能。
