技术交底记录电力排管解读
电力排管安装及接口交底
施工技术交底记录
2013年7月15日施管表5
工程名称合肥市天水路（蒙城北路-阜
阳北路）工程
分部工程电力排管工程
分项工程名称电力排管安装、接口
交底内容：
1、施工前准备；电力排管施工前应检查材料是否已通过合格验收，材料规格是否满足
设计要求，排管沟漕是否已浇注完毕，并已有足够的凝固，沟漕高度、宽度、深度等是否满足设计要求；
2、施工技术要求：
1)电力排管安装前应检查管道规格是否符合设计要求，及时清除管内异物及毛刺；
2)电力排管采用承插式安装，专用管枕放置应间距为每6米有4付管枕，管枕应放
置平直，严禁悬空；
3)管道安装应顺直，承插管插入应到位，承插深度一般为150mm，承插接头出不应
有弯曲，严禁排管安装悬空。
4)排管进入工井内应整齐并延伸至工井墙中，距离工井内壁10cm处，排管管口应
采用扎口保护防止砂浆等异物进入管道；
5)排管安装时应与热力管道、燃气管道、空气管道及通信弱电管道、给排水管道等
保持足够距离；
6)绿化带内的管道应用黄沙填实，应保证排管四周不小于100mm黄沙覆盖，排管
顶部回土，300mm以内采用人工回，回填土不得有杂物；
7)过马路、马路扩大路口、公交港湾处的电力排管应采用C25满包混凝土保护，如
果排管顶部高于马路10%灰土层时，应采用钢筋混凝土保护。
交底单位合肥市天水路（蒙城北路-阜
阳北路）工程项目部接收单位电排施工班组
交底人接收人。
电力管道安全技术交底
电力管道安全技术交底一、背景电力管道作为输送电能的重要设施，在电力行业中发挥着至关重要的作用。
电力管道的质量和安全直接关系到电力系统的稳定运行和供电质量。
因此，为了确保电力管道的安全运行，必须对电力管道的安全技术进行交底，提高管理人员、操作人员和维修人员的安全意识和技能，减少事故发生的可能性。
二、电力管道的安全技术1. 输电安全技术输电线路是电网的基本组成部分，是输送电能的重要方式。
输电线路的安全问题直接影响着电网系统的运行和安全。
因此，必须重视输电线路安全技术的交底。
输电线路安全技术的内容包括：•线路检修；•线路带电登高作业；•雷击防护；•导线挂设与张力；•杆塔防腐、除锈、防腐保温；•等。
在传统的输电安全技术之外，为了提高输电线路的安全性，还需要引入新技术，例如红外线测温检测技术，用于检测线路是否存在异常情况；GPS定位技术，用于快速准确定位故障位置等。
2. 负荷安全技术负荷安全技术是指对电力设备的负荷进行合理的管理和控制，以保证电力设备的安全稳定运行。
负荷安全技术主要包括：•过载保护；•短路保护；•地接保护；•绝缘检测；•电力设备运行监测系统；•等。
负荷安全技术的交底内容主要包括电力设备的工作原理和维护保养方法，以及常见故障的解决方法。
3. 电力管道的安全技术除了输电和负荷安全技术外，还有一些电力管道的特有安全技术需要进行交底，包括：•电力管道的防腐、除锈、防腐保温技术；•电力管道的环境、地质、气象等相关知识；•电力管道的建设、维护的前期准备工作；•电力管道故障排除方法。
为了确保电力管道安全运行，必须重视这些特有安全技术的交底。
三、电力管道安全技术交底的重要性电力管道是供电的重要基础设施，其质量和安全直接关系到电网系统的安全稳定运行和供电质量。
因此，电力管道的安全技术交底具有以下重要性：1. 保证电力管道的安全运行电力管道的安全运行是电网系统能否稳定运行的重要保证。
交底电力管道的安全技术，可以帮助管理人员、操作人员和维修人员全面掌握电力管道的各项安全技术，并有效地避免意外事故的发生，从而保证电力管道的安全运行。

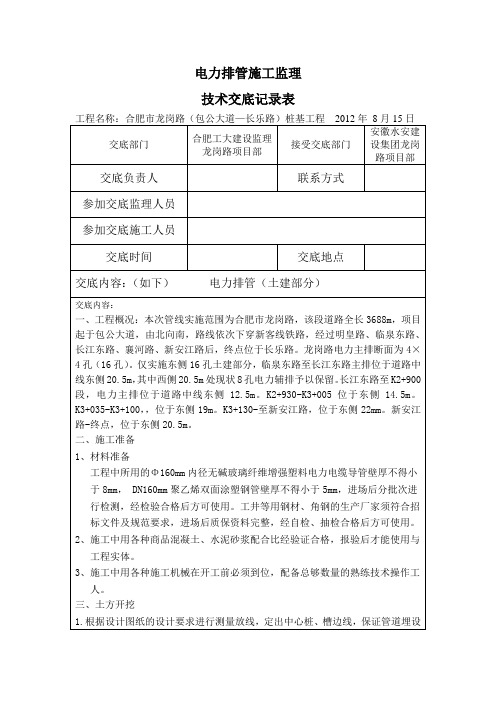

电力排管监理技术交底
技术交底记录表
工程名称：合肥市龙岗路（包公大道—长乐路）桩基工程2012年8月15日
交底部门
合肥工大建设监理龙岗路项目部
接受交底部门
安徽水安建设集团龙岗路项目部
交底负责人
联系方式
参加交底监理人员
参加交底施工人员
交底时间
交底地点
交底内容：（如下）电力排管（土建部分）
交底内容：
一、工程概况：本次管线实施范围为合肥市龙岗路，该段道路全长3688m，项目起于包公大道，由北向南，路线依次下穿新客线铁路，经过明皇路、临泉东路、长江东路、襄河路、新安江路后，终点位于长乐路。龙岗路电力主排断面为4×4孔（16孔）。仅实施东侧16孔土建部分，临泉东路至长江东路主排位于道路中线东侧20.5m，其中西侧20.5m处现状8孔电力辅排予以保留。长江东路至K2+900段，电力主排位于道路中线东侧12.5m。K2+930-K3+005位于东侧14.5m。K3+035-K3+100，，位于东侧19m。K3+130-至新安江路，位于东侧22mm。新安江路-终点，位于东侧20.5m。
二、施工准备
电力管道施工技术交底
电力管道施工技术交底一、工程概述本工程为电力管道施工项目，旨在为电力输送提供安全、高效的通道。
管道施工范围包括新设电力管道、旧管道修复及连接等。
工程地点位于城市中心区域，施工环境复杂，对技术要求较高。
二、施工准备1、现场勘查：对施工区域进行详细勘查，了解现场地形、地下管线等情况，以便制定合理的施工方案。
2、材料采购：根据施工需要，提前采购管道、阀门、支架等必要材料，确保质量合格，数量充足。
3、机械设备：准备挖掘机、吊车、焊机等施工机械，确保设备性能良好，满足施工需求。
4、安全措施：制定安全施工方案，明确安全责任人，加强安全教育，确保施工安全。
三、施工技术要求1、管道敷设：根据现场情况，采用人工或机械敷设方式，保证管道安装牢固，位置准确。
2、阀门安装：阀门应按设计要求进行选型和安装，确保密封良好，操作灵活。
3、支架制作与安装：根据设计要求，制作和安装支架，确保支架稳固，承重能力强。
4、焊接工艺：采用手工电弧焊或自动焊方式，确保焊接质量达到设计要求。
5、质量检测：对管道、阀门、支架等设施进行质量检测，确保施工质量符合规范要求。
四、施工流程1、现场勘查、制定施工方案；2、材料采购、机械设备准备；3、安全措施布置；4、电力管道敷设；5、阀门及支架安装；6、焊接及质量检测；7、工程验收及交付使用。
五、安全注意事项1、施工人员必须佩戴安全帽、防护服等个人防护用品；2、高空作业时，应采取防坠落措施，确保施工安全；3、加强现场安全巡查，及时发现并消除安全隐患；4、遵循相关法律法规及规范要求，确保文明施工。
管道施工技术交底在建筑工程中，管道的安装和施工是非常重要的一部分。
为了保证工程的质量和安全性，在进行管道施工之前，必须进行技术交底，以确保所有参与施工的人员都了解施工的详细要求和操作流程。
一、交底内容在进行管道施工技术交底时，应包括以下内容：1、施工图纸和施工计划的交底：向施工人员介绍施工图纸和施工计划，使其了解工程的具体要求和施工进度。
电力排管施工技术交底记录底
管槽工序质量检测合格后，立模测量垫层顶面高程（H≮10cm）,模板应支撑牢固顺直。C15素砼垫层浇捣时,采用平板振动器振捣,混凝土应密实,表面平整无蜂窝麻面,做好砼浇捣记录。
4、电力管敷设
在机动车道下，采用混凝土包封管道，埋深0.8m，C15素混凝土满包，在非机动车道下采用混凝土包封管道，埋深1.2m，细砂回填。
5、管槽回填砂
在电力排管铺设结束并检测合格后，应立即在电力井四周和沟槽两侧回填砂，在盖板施工安装后且砼砌体强度达到设计强度的70%后方可进行回填，应沿四周均匀回填，分层夯实，密实度应>95%。
交底方
中铁上海工程局集团有限公司项目部
接收方
电力排管施工班组
交底人
接收人
施工技术交底记录
质控（市政）表C.0.7
工程名称
福州市南江滨东大道延伸段及绿化配套工程(第Ⅲ标段)
分部工程
电力排管
分项工程名称
电力求
地基承载力≥120Kpa。
二、施工技术措施
1、施工前应复测道路设计中线、水准点，然后进行电力排管中线放样测量。
2、管槽开挖在人行道基层施工压实达到要求后进行，土方采用反铲挖掘机开挖，自卸汽车运土，人工配合整修和清底，槽底高程以上20CM土方必须留待铺垫层前用人工挖除，涵槽应顺直、不宜有弯曲。管路中间到两侧电缆井的纵向排水坡度为0.5%，如管槽有积水或地下水应立即用潜水泵排到槽外排水沟中。
[中铁]市政电力工程电力排管施工技术交底.doc
![[中铁]市政电力工程电力排管施工技术交底.doc](https://img.taocdn.com/s3/m/85d62e15336c1eb91a375df8.png)
审核人
交底人
接受交底人
三、总体施工安排
为能按既定的工期如期完工，从本工程开工前就必须做好充分的施工准备工作，在开工后狠抓每个环节，在确保质量及安全文明施工的前提下，加大投入，发挥苦干、大干精神，从组织落实到设备配备等方面全力以赴。
3.沟槽两侧不能堆土时，应选择堆土场地，随挖随运，以免影响下步施工。
4.在高压线下及变压器附近堆土，应符合供电部门的有关规定。
5.堆土不得掩埋消防栓、雨水口、测量标志、各种地下管道的井盖等。
1.开挖沟槽如果与现状管线交叉时，应对现状管线采用悬吊措施，具体悬吊方案应经计算确定，并取得管理单位同意。
2.开挖沟槽与现状管线平行时。经过设计和管理单位制度专门保护方案。
1.1设计要求
1、管材
本工程10kv电力排管采用无碱玻璃纤维增强电力导管，管径160mm，壁厚8mm，其中过路排管采用DN160聚乙烯双面涂料钢管，排列方式2*2，2*3，3*4，4*6排管。
本工程110kv电力排管采用MPP塑钢复合电缆导管，管径210，壁厚8mm，排列方式采用3*5排管。
2、基础
开挖各种浅坑（槽）和沟槽，如不能放坡时，应先沿有灰线切出槽边的轮廓线。开挖放坡沟槽时，应分层按坡度要求做出坡度线，每隔3m左右做出一条，进行修坡。机械开挖时，随时开挖随时人工修坡。
人工清底按照设计图纸和测量的中线、边线进行。严格按标高拉线清底找平，不得破坏原状土，确保基槽尺寸，标高符合设计要求，机械开挖配合人工进行清底。
3若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。
电力管道安全技术交底
电力管道安全技术交底一、动力井管沟及基坑开挖1、开挖前，应对地质水文和地下管线（如电缆、电讯管、给水管、煤气管）做好必须的调查和勘察工作，并根据不同的具体情况制定安全技术交底，凡超过6米以上的深沟槽施工，必须拟定单项的安全技术措施。
2、工程所需管材、砖、砂等应堆放整齐，堆放位置应距沟边2米外；3、沟槽两端和交通口应设置明显的安全标志，如安全保护栏等，晚间应加挂红灯；4、沟槽距房屋或电杆等较近时，应提前进行加固，以避免坍塌事故；5、开挖前，施工管理人员必须向司机或组长进行详细交底，内容一般应包括：挖槽断面、推土位置、地下设施情况以及施工的安全技术要求等，以保证施工安全；6、使用机械挖掘时，必须严格遵守挖掘机械的安全操作规程，挖土机臂杆回转半径范围内，不许有人进行其他工作；7、有地下设施地段挖土，必须有专人指挥，向司机指明地下设施的种类、位置、走向、高程以及危害等，并做好明显标志，防止事故发生；8、在有支撑的沟槽中，使用机具设备挖土时，必须注意不得碰撞支撑，如发现支撑松动，应及时加固；9、沟内施工人员未离开挖掘机杆旋转半径范围内，机械操作人员不准从事挖土作业；10、沟内施工人员必须佩戴安全帽，施工现场禁止穿拖鞋、高跟鞋或赤脚，工间严禁在沟槽内休息；11、上下沟槽必须设置立梯，立梯应牢固，不得缺层，严禁从支架或起吊机械设备上下沟槽，通过沟槽应走便桥，严禁跨越；12、人工挖土时，二人间距要保持2米以上的安全距离，始终检查使用的工具是否完好无损、安全可靠；13、支撑材料应直顺坚实，符合要求，当土壤贫瘠或沟槽边缘上的负载较大时，支撑材料应进行计算确定；14、支撑的支设应是先上后下，支撑时必须垂直，不能斜撑，各结合部位应连接牢固；拆除时应先下后上，更换支撑时，应先支设上新的，再拆下旧的；技师必须指导支架的拆卸，严禁私自乱拆；15、土方堆土距沟槽不小于1米，其高度不超过1.5米，桩顶应向外倾斜，还应留出现场便道，以利施工和安全；16、沟槽中作业，漏电开关、绝缘电缆和电气设备的性能必须安全可靠，必须有专人巡回检查；17、夜间施工要有足够的照明，施工电箱安置得当，电箱下引的电缆不得混乱，电缆应安全悬挂，导线接头应有可靠的绝缘，防潮措施，从油井到管道的操作应使用手提灯，电压必须降到36V以下；18、砼预制管直径较大，搬运危险，机械设备起吊管材时，须派专人负责指挥，并与坡口边缘保持一定的安全距离。
电力二次配管技术交底
电力二次配管技术交底1. 引言本文档旨在介绍电力二次配管技术交底的内容，包括其定义、作用、要求和步骤。
通过交底，可以确保在电力配管过程中的正确施工和安装。
2. 定义电力二次配管技术交底是指在电力配管工程中，施工方向、方法、标准等相关技术细节向执行人员进行明确和详细的交底。
3. 作用电力二次配管技术交底的作用主要体现在以下几个方面：- 明确工作责任：通过交底，施工人员可以清楚了解自己的工作责任和要求，确保施工的正确性和技术性。
- 解决疑问和问题：交底过程中，执行人员可以提出问题和疑惑，确保在施工过程中及时解决，避免错误和纠纷的发生。
- 提高效率和质量：通过准确的技术交底，可以提高施工效率和工作质量，减少不必要的重复施工和错误。
4. 要求电力二次配管技术交底应符合以下要求：- 准确性：交底内容应准确、明确，确保施工人员能够正确理解和执行。
- 详尽性：交底应包含所有必要的技术细节和要求，确保施工全程无遗漏。
- 易理解：交底内容应以清晰简明的语言表达，易于施工人员理解和掌握。
5. 步骤电力二次配管技术交底的步骤可以按以下方式进行：1. 确定交底对象：确定需要交底的执行人员。
2. 准备交底材料：整理和准备相关的技术文件、图纸和说明书等材料。
3. 召开交底会议：安排会议时间和地点，组织交底会议，详细解释和演示电力二次配管技术细节。
4. 提供书面材料：将交底内容整理成书面材料，发放给交底对象，作为参考和备查。
5. 确认理解和签字：要求交底对象确认已理解和掌握交底内容，并在书面材料上签字确认。
6. 总结电力二次配管技术交底对于确保电力配管工程的顺利进行和施工质量的提升非常重要。
通过准确的交底，施工人员能够清楚了解自己的工作职责和要求，提高工作效率和质量。
因此，在电力配管工程中，务必进行详细的技术交底，并确保交底内容的准确性和易理解性。
*以上为电力二次配管技术交底文档的摘要。
*。
电力排管管道安全技术交底模板
一、交底时间：____年____月____日二、交底地点：____地点三、交底人员：项目经理、技术负责人、安全员、施工队长、班组长及全体施工人员四、交底内容：一、安全目标确保电力排管管道施工安全，实现“零事故、零伤害、零污染”的目标。
二、施工前准备1. 施工人员应经过专业培训，熟悉电力排管管道施工技术及安全操作规程。
2. 严格按照施工图纸、设计规范及国家相关法律法规进行施工。
3. 施工现场应配备齐全的安全防护设施和应急物资。
三、施工过程中注意事项1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 严格遵守施工操作规程，严禁违规操作。
3. 严格按照施工顺序进行施工，不得擅自改变施工方案。
4. 施工现场严禁吸烟、饮酒、使用明火等易燃易爆物品。
5. 严格执行施工现场安全管理制度，确保施工现场安全。
四、施工安全措施1. 沟槽开挖（1）挖掘前，应先进行地质勘探，了解地下管线情况。
（2）挖掘时，应保持沟槽两侧土方稳定，防止塌方。
（3）挖掘过程中，应定期检查沟槽两侧土方，发现问题及时处理。
（4）挖掘深度超过2米时，应设置防护栏和安全警示标志。
2. 管道敷设（1）管道敷设前，应检查管道质量，确保符合设计要求。
（2）管道敷设过程中，应避免碰撞、挤压、弯曲等损伤。
（3）管道连接处应严密，防止泄漏。
（4）管道敷设完毕后，应进行试压检测，确保管道密封性。
3. 管道回填（1）回填前，应检查管道埋深是否符合设计要求。
（2）回填材料应选用合格、稳定、密实的土石材料。
（3）回填过程中，应分层压实，确保回填质量。
4. 施工用电（1）施工现场用电设备应符合国家相关安全标准。
（2）施工现场应设置专用配电箱，并配备漏电保护装置。
（3）施工人员应严格遵守用电操作规程，防止触电事故。
五、应急措施1. 立即切断事故电源，防止事故扩大。
2. 组织救援队伍，对受伤人员进行急救。
3. 拨打急救电话，请求专业救援。
4. 保护事故现场，协助相关部门进行调查。
[中铁]市政电力工程电力排管施工技术交底
1)基坑开挖前查明地下管线并进行有效保护。
2)基坑四周做好临时围栏，人员上下要有专用爬梯。
3)弃土及时清运，坑边临时堆土距离合理。
4)机械开挖时，挖土自上而下、逐层进行，严禁先挖坡脚危险作业。
5)挖方前对周围环境要认真检查，不能在危险土体或建筑物下作业。
6)基坑开挖须严格按要求进行放坡或打设板桩等形式的支护，随时注意边坡的稳定情况，发现问题及时加固处理，确保施工安全和临近建（构）筑物、道路的安全。
基坑挖至接近设计标高时，应至少保留20cm的土层不挖，待基础施工前，用人工清挖，并迅速报验。
1.开挖时，根据需要，应将上面老路基、下面老路基、淤泥及有机物质与下层好土分开，好土留下回填时利用，余土一律外运。
2.堆土应在距槽边1m以外，计划在槽边运材料的一侧，其堆土边缘至槽边距离，应根据运输工具而定。
7)拆除模板按规定的程序进行，先拴牢吊具挂钩，再拆除模板。模板、材料、工具不得往下扔。施工人员与模板之间，要有一定的安全距离。
8)施工现场除应设置安全宣传标语外，危险地点挂牌按照《安全色》（GB2893）和《安全标志》（GB2894）的规定执行，夜间有人经过的施工区域还应设红灯示警。
⑺经常进行安全检查、验收评比、奖罚兑现、措施得力。
⑻做好安全记录。
7.2安全技术措施
1、机械施工安全措施
⑴驾驶员要经考试合格，持证上岗。
⑵机具要停放平稳。
⑶在碾压成型的路基上不得随便调头。
⑷必须设专职防护员进行监控和指挥车辆装卸土。
2、物料的搬运
⑴材料搬运时尽量避免不必要的人工搬运，如需要利用人工进行搬运，应使搬运的材料适合人工搬运，并使用搬运工具以减少人工用力。
5.1电力井施工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技 术 交 底 记 录
2006 年8 月17 日
工 程 名 称 成都市二环路道路改造（营门口－永丰立交）3标段 部位工程 电力排管工程
分部工程名称 沟 槽
工序施工技术交底
交底单位 接收单位
交底人 接收人
技 术 交 底 记 录
2005 年 5 月 11 日
工 程 名 称 部位工程 电力排管工程
分部工程名称
工序施工技术交底
一、设计交底
本次施工段电力浅沟起止点为185+86—201+00，全长1513m，电
力浅沟主体为2排6孔、3排4孔Φ150 PVC排管, 电力浅沟中线距道路
中线西侧31.9m，南侧34.4m。其中2排6孔的PVC排管共131.7m， 3
排4孔的PVC排管共159.2m，排管连接浅井共12座,T性接口11座，
电力浅沟盖板为C30钢筋砼盖板,每10m提4块安装活动盖板,排管基础
为C15砼基础.排管为C20钢筋砼排管。水平接地体为50*5扁钢，垂直
接地体为50*50*5*2500镀锌角钢。接地电阻小于1欧姆
二、施工组织设计
1、计划 开工：2005年 5月 12 日
竣工：2005年 5 月 31 日
2、质量目标：合格
3、要求：严格按施工规范要求施工，按施工组织设计制定的
方案施工。
交底单位 接收单位
交底人 接收人
技 术 交 底 记 录
2006年 8月 17日
工 程 名 称 成都市二环路道路改造（营门口－永丰立交）3标段 部位工程 电力排管工程
分部工程名称 砼垫层
工序施工技术交底
交底单位 接收单位
交底人 接收人
技 术 交 底 记 录
2005 年 5 月 16 日
工 程 名 称 部位工程 电力排管工程
分部工程名称 连接浅井
交底单位 接收单位
交底人 接收人
技 术 交 底 记 录
2005 年 5 月 14 日
工 程 名 称 部位工程 电力排管工程
分部工程名称 回 填
工序施工技术交底
一、设计交底
电力浅沟工程沟槽回填应分层夯填密实，达到要求的密实度，胸腔内采用
手夯，夯实厚度不大于20cm，密实度要求不小于95%，回填时均应层层夯实。
交底单位 接收单位
交底人 接收人
技 术 交 底 记 录
2005 年 5 月 15 日
工 程 名 称 部位工程 电力排管工程
分部工程名称 接 地
工序施工技术交底
一、设计交底
该工程规模为110KV电力电缆，设计电R〈1Ω。水平接地采用50*5扁钢
垂直接地体采用50×50×5×2500mm镀锌角钢。接地钢筋应敷设平直、牢固，固
定点间距应均匀，油漆防腐应完整；焊接长度应不小于2d，焊接连接的焊缝应
平整、饱满；其安装应正确，连接牢固，垂直接地体埋设深度距地面应不小于
0.5m。水平接地体距排管外侧不小于0.3m.
。
交底单位 接收单位
交底人 接收人
