串联谐振耐压试验的注意事项
变频串联谐振技术知识应用及注意事项

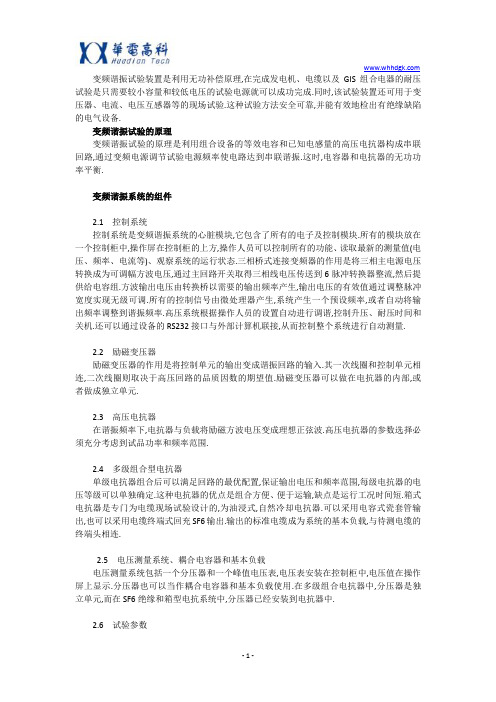

变频谐振试验装置是利用无功补偿原理,在完成发电机、电缆以及GIS组合电器的耐压试验是只需要较小容量和较低电压的试验电源就可以成功完成.同时,该试验装置还可用于变压器、电流、电压互感器等的现场试验.这种试验方法安全可靠,并能有效地检出有绝缘缺陷的电气设备.变频谐振试验的原理变频谐振试验的原理是利用组合设备的等效电容和已知电感量的高压电抗器构成串联回路,通过变频电源调节试验电源频率使电路达到串联谐振.这时,电容器和电抗器的无功功率平衡.变频谐振系统的组件2.1控制系统控制系统是变频谐振系统的心脏模块,它包含了所有的电子及控制模块.所有的模块放在一个控制柜中,操作屏在控制柜的上方,操作人员可以控制所有的功能、读取最新的测量值(电压、频率、电流等)、观察系统的运行状态.三相桥式连接变频器的作用是将三相主电源电压转换成为可调幅方波电压,通过主回路开关取得三相线电压传送到6脉冲转换器整流,然后提供给电容组.方波输出电压由转换桥以需要的输出频率产生,输出电压的有效值通过调整脉冲宽度实现无级可调.所有的控制信号由微处理器产生,系统产生一个预设频率,或者自动将输出频率调整到谐振频率.高压系统根据操作人员的设置自动进行调谐,控制升压、耐压时间和关机.还可以通过设备的RS232接口与外部计算机联接,从而控制整个系统进行自动测量.2.2励磁变压器励磁变压器的作用是将控制单元的输出变成谐振回路的输入.其一次线圈和控制单元相连,二次线圈则取决于高压回路的品质因数的期望值.励磁变压器可以做在电抗器的内部,或者做成独立单元.2.3高压电抗器在谐振频率下,电抗器与负载将励磁方波电压变成理想正弦波.高压电抗器的参数选择必须充分考虑到试品功率和频率范围.2.4多级组合型电抗器单级电抗器组合后可以满足回路的最优配置,保证输出电压和频率范围,每级电抗器的电压等级可以单独确定.这种电抗器的优点是组合方便、便于运输,缺点是运行工况时间短.箱式电抗器是专门为电缆现场试验设计的,为油浸式,自然冷却电抗器.可以采用电容式瓷套管输出,也可以采用电缆终端式回充SF6输出.输出的标准电缆成为系统的基本负载,与待测电缆的终端头相连.2.5电压测量系统、耦合电容器和基本负载电压测量系统包括一个分压器和一个峰值电压表,电压表安装在控制柜中,电压值在操作屏上显示.分压器也可以当作耦合电容器和基本负载使用.在多级组合电抗器中,分压器是独立单元,而在SF6绝缘和箱型电抗系统中,分压器已经安装到电抗器中.2.6试验参数试验参数主要包括:①试品的等效电容C:这个参数主要依靠经验的积累,或通过生产厂家获得;②试验用电抗器的电感量L:原则是选择使谐振频率在30～300Hz;③回路的谐振频率f:根据f=1/(2πlc)计算;④试验电流I:根据I=ωCU计算;⑤试验电压U:电压值的大小根据试验规程具体确定.变频谐振系统的应用和优点应用变频谐振系统应用,具体情况如下:①新安变、龙古变、官田变GIS的耐压试验;②110kV 新安变、七里变、丰城变、洛舍变、西山变、高林变、前村变、塘南变等多座变电所主变的耐压试验;③织里变2公里长的10kV电缆耐压试验;④塘桥变、长超变35kV电容器电缆耐压试验;⑤横街变主变电缆共计12根一次完成;⑥青山变35kV压变耐压.优点大量的现场试验证明,变频串联谐振成套试验装置能够很好地满足现场试验高压系统的要求,具有如下优点:(1)试验电源容量较小,减轻了由于电源容量的不足对现场试验的制约;(2)试验接线方便,操作简单,大大缩短了试验时间;(3)试验装置体积小,电抗器采用多级或叠积式结构,便于运输和现场安装;(4)安全可靠性高,变频装置采用的IGBT及驱动回路输出波形失真度小,频率输出稳定性好;(5)具有良好的IGBT、过电流、过电压以及放电保护功能,能够保护设备及人身安全.如在耐压过程中发生击穿时,由于电路失去谐振条件,电源输出电流自动减小,试品两端的电压骤然下降,不会产生过电压,放电能量小,因此对试验装置和试品不会造成较大危害;(6)试验的等效性较好,采用接近工频(30～300Hz)的交流电压作为试验电源,无论是在等效性和一致性上都与50Hz/60Hz的工频电源非常接近,从而保证了试验结果的真实性和可靠性.实践证明,使用变频串联谐振系统不仅节约了大量人力和物力,还减少了试验时间及系统停电时间,提高了供电可靠性,取得了较好的经济效益和社会效益.外施试验是考验变压器主绝缘的基本试验，试验频率不低于额定频率的80%。
串联谐振耐压试验培训课件
串联谐振耐压试验培训课件《串联谐振耐压试验培训课件：揭秘电力设备的安全与可靠性》近年来，随着电力设备的快速发展，电力系统的安全与可靠性问题日益凸显。
为了提高电力设备的运行效率和延长其使用寿命，串联谐振耐压试验成为了必不可少的环节。
本文将以串联谐振耐压试验培训课件为主题，揭示该测试方法在电力设备领域中的重要性和应用价值。
首先，我们需要了解串联谐振耐压试验的基本原理。
该测试方法是通过在电力设备中串联谐振电容器，使其与设备形成谐振回路，然后施加高电压进行测试。
通过观察电流和电压的波形，可以评估设备的绝缘性能和耐压能力，从而判断设备是否能够安全可靠地运行。
其次，串联谐振耐压试验在电力设备领域中的应用十分广泛。
无论是发电厂、变电站还是工业企业，都需要对电力设备进行定期的耐压试验，以确保其正常运行。
通过该测试方法，可以发现设备中的隐患和缺陷，及时采取措施进行维修和保养，避免设备故障引发的安全事故和停电事件。
此外，串联谐振耐压试验还可以提高电力设备的工作效率和降低能耗。
通过测试，可以评估设备的绝缘损耗和谐振电容器的功耗，从而优化设备的设计和运行参数，提高设备的能效。
这对于电力系统的可持续发展和节能减排具有重要意义。
最后，我们需要重视串联谐振耐压试验培训课件的编制和培训工作。
只有通过系统的培训，电力设备的运维人员才能掌握测试方法的原理和操作技巧，正确使用测试仪器和设备。
因此，编制一份全面、易懂的培训课件是至关重要的。
课件应包括测试方法的基本原理、测试仪器的使用说明、测试数据的分析和判断等内容，以帮助学员全面了解和掌握串联谐振耐压试验的要点。
综上所述，串联谐振耐压试验在电力设备领域中具有重要的应用价值。
通过该测试方法，可以提高设备的安全性和可靠性，优化设备的工作效率和能耗，为电力系统的稳定运行和可持续发展提供有力支持。
同时，我们也应重视培训课件的编制和培训工作，以提高电力设备运维人员的专业素养和技能水平。
只有不断学习和创新，我们才能更好地应对电力设备领域的挑战和机遇。
串联谐振耐压试验工作原理
串联谐振耐压试验工作原理串联谐振耐压试验是对电力系统中电容器组进行的一种重要的高压测试方法。
该测试方法通过在特定频率下产生谐振，使电容器组能够承受额定电压，并检测其工作正常性和绝缘性能。
以下将详细介绍串联谐振耐压试验的工作原理。
首先，串联谐振耐压试验的目的是检测电容器组的耐压能力和绝缘性能，以确保其在高压环境下工作的可靠性。
该测试方法采用谐振的原理，通过谐振产生的电流和电压使电容器组的电压逐渐升高，直至达到额定电压。
具体的测试原理如下：1.谐振原理：谐振是指在特定频率下，电感和电容组成的串联电路阻抗变为纯阻抗，即无感抗和无容抗。
通过匹配谐振频率，可以使串联电路的整体阻抗降至最小，有效提高电流传输效果。
2.谐振触发：在测试中，通过改变测试频率，使电感和电容组成的串联电路的阻抗逐渐变小。
当串联电路的阻抗达到最小值时，谐振触发装置会自动检测并触发测试电压。
3.电容器组测试：在谐振状态下，电压逐渐升高，直至达到额定电压。
此时，测试人员可以通过检测电容器组的电流和电压来评估其耐压能力和绝缘性能。
4.故障检测：在测试中，如果电容器组存在故障，例如击穿或绝缘性能不良，会导致电压异常变化或电流增大。
通过检测这些异常情况，可以判断电容器组是否工作正常。
需要注意的是，为了确保测试的安全性和可靠性，在进行串联谐振耐压试验时1.测试电源：测试电源需要能够提供足够的电流和电压，以满足谐振触发和测试要求。
同时，测试电源应具有稳定的输出，以保证测试结果的准确性。
2.频率调节：测试频率需要能够精确地调节到所需的谐振频率。
频率误差可能导致测试结果不准确或无法完成谐振触发。
3.保护装置：在测试中，需要配置相应的保护装置，以确保测试电压和电流在安全范围内。
常见的保护装置包括过电流保护、过压保护和过温保护等。
总结起来，串联谐振耐压试验是一种利用谐振原理的高压测试方法，通过将电容器组与测试电源串联成谐振电路，通过调节测试频率和触发测试电压，评估电容器组的耐压能力和绝缘性能。
串联谐振试验装置耐压试验中常见问题及其原因
串联谐振试验装置耐压试验中常见问题及其原因1. 前言串联谐振试验是变压器、耦合电抗器、电容器等高压电器元件的常用工艺试验之一，也是接受高压直流进行的高电压试验之一、在进行此类试验时，需使用谐振装置来发生谐振现象，以达到使汇聚在电容器两端的电荷通过试验样品所需的高电压。
试验需使用一种特别的设备来进行，即串联谐振试验装置。
在使用串联谐振试验装置进行耐压试验时，通常会碰到一些问题。
本文将针对这些问题进行介绍和解释，以帮忙读者更好地理解和使用串联谐振试验装置。
2. 试验中常见问题及其原因2.1 试验工作台不稳定或简单产生共振试验工作台不稳定或简单产生共振，可能会导致样品的耐压试验不精准。
产生这种问题的原因可能是如下几种:•使用的工作台缺乏稳定性。
•工作台共振频率与谐振试验频率相同。
•工作台支撑样品的支架结构不稳定。
此类问题的解决方法是，选用稳定性更高的试验工作台，并在支架结构上做更加充分的考虑。
2.2 电容器两侧产生放电或击穿现象电容器两侧显现放电或击穿现象是较为常见的一种问题。
显现这种问题的可能原因如下:•电容器质量不良或寿命过长。
•试验电路中存在谐振干扰。
•电源电压波动较大。
解决这种问题的方法通常是对电容器进行更换或维护和修理，并对试验电路进行优化调整。
2.3 变压器过热或产生嗡鸣声在高压直流通入变压器后，若发觉变压器产生过热或嗡鸣声，可能是如下几种原因:•变压器质量不佳。
•变压器绕组存在接触不良或短路。
•试验电路中的谐振干扰引起。
对于此类问题，同样的方法也是更换变压器或维护和修理变压器绕组。
同时，也要进行谐振干扰分析，找出产生干扰的原因并进行相应的调整。
2.4 试验现场电磁辐射严重在谐振试验过程中，可能会显现电磁辐射严重的问题。
这种问题的产生可能是由于以下原因：•试验样品设计不合理。
•试验现场环境条件不佳。
为了解决这种问题，需在试验现场内实行对策。
常见的对策如加添层压纸、铝箔和金属网等防护措施。
3. 总结以上是在使用串联谐振试验装置进行耐压试验时，可能碰到的常见问题及其产生原因。
变频串联谐振试验装置操作步骤及注意事项
变频串联谐振试验装置操作步骤及注意事项
一、变频串联谐振试验装置操作步骤
1、变频串联谐振试验装置安装操作
（1）安装电机
将变频串联谐振试验装置安装在固定的电机安装位置上，电机应当与机箱的凸起位置垂直对齐，并将振动测量仪的测试轴安装在机箱的凸起位置上，以获取准确的振动值。
（2）连接电缆
将变频串联谐振试验装置与电机的接线盒进行电缆连接，确保接线正确，并将变频器的输出信号，调节信号，振动测量仪的供电信号，控制信号，连接到接线柜中的对应接口上，确保各种信号的正确连接。
（3）安装启动设备
安装启动设备，确保启动按钮在合适的位置，以便于操作人员可以自行启动和停止装置运行。
（4）安装保护装置
在变频串联谐振试验装置的运行过程中，应安装相应的保护装置，以确保装置在合理的转矩下运行，并防止过载、欠载和短路等情况发生。
2、调试变频串联谐振试验装置
（1）校准变频器
首先，校准变频器，按照变频器的使用说明，按需要进行参数设置，以确保变频器可以正确工作。
（2）校准振动测量仪
校准振动测量仪，以确保振动测量仪可以准确地测量电机的振动特性值。
调频串联谐振使用注意事项
调频串联谐振使用注意事项
华天电力专业生产串联谐振（又称调频串联谐振），接下来为大家分享调频串联谐振使用注意事项。
（1）电源电压和频率要求稳定，避免用电阻器调压；
（2）试验电压直接在被试品两端测量；
（3）试验电压大于单个电抗器额定电压时，务必多个电抗器串联，相关电抗器底部必须加专用绝缘底座。
（4）不同型号规格的电抗器之间不能简单的进行混合并联或串联。
（5）电抗器连接时，应使用专配的连接线，保证电抗器间足够的距离以尽量减小互感的影响。
（6）电抗器使用时，应移除其周围的金属物体，并应绝对避免直接将电抗器放置在钢板、铜板等较大面积金属导体上使用，否则因涡流引起的发热将导致系统有功输入的增加，将严重影响试验Q值，甚至使试验电压达不到预期试验值。
（7）电压较高试验时，高压引线应采用扩径导线，否则较细的导线发生电晕时将严重影响Q值，可能使试验电压不能升到预期试验值。
（8）分压器本体与其高度相等的范围内应无其它物体，高压引线与分压器本体的夹角不小于90°，且应拉直绷紧，不拖搭，并与四周物体保持足够的绝缘距离。
（9）进行试验时，重要的磁记录设备或物体（如磁条记录卡、银行储蓄卡等）应远离试验现场的电抗器，否则容易导致破坏或数据丢失。
（10）应用专配接地线将各需接地部件连接，使得其中仅一点接到接地母线。
特别注意控制箱、励磁变、分压器的接地端至地线组的O点应尽可能短，不要任意延长接地线的长度。
为减小电抗器漏磁的干扰，应将接地线组与高压取样信号线尽可能的并行放置，布线要集中不分散，且远离电抗器，绝对避免接地线组和高压取样信号线穿梭于电抗器间！
（11）对于纯瓷绝缘子等纯高阻性设备，不适合采用串联谐振的试验方法。
电缆串联谐振耐压试验中常见问题和发生的原因
电缆串联谐振耐压试验中常见问题和发生的原因背景介绍电缆串联谐振耐压试验是电力行业中特别紧要的一项测试，用于保障电缆的安全稳定运行。
在进行这项测试时，往往会碰到一些问题和异常情况，这就需要对这些问题的原因进行深入的分析和讨论，以便更好地解决这些问题。
本文将介绍电缆串联谐振耐压试验中常见的问题及其发生的原因。
电缆串联谐振耐压试验的基本原理电缆串联谐振耐压试验是指在工频下，通过在外部电路串联谐振电容，使电缆谐振的方式来进行电缆的耐压试验。
测试时，需要在钢芯铝绞线电缆的三个相之间分别串接一个电容，使电缆形成一个谐振电路。
当电缆与外电路谐振时，电缆的谐振电流和外电路中的电流一样大，同时电缆产生的电场和电缆外的电场一样大，这就产生了最严峻的耐压情况。
常见问题及其原因1. 电缆谐振频率偏差较大在进行电缆串联谐振耐压试验时，需要精准明确掌控电缆谐振频率，否则会对测试结果产生影响，甚至会对电缆本身造成损害。
因此，电缆谐振频率偏差较大是一种比较常见的问题。
造成这种问题的原因可能是：•谐振电容与电缆电容不匹配；•电缆长度以及电容的位置不够精准明确；•线路负载及其变化。
解决这种问题的方法是调整谐振电容的容值，或者重新设计电容的位置，以确保电缆的谐振频率能够精准明确匹配。
2. 电缆短路或者闪络在进行电缆串联谐振耐压试验时，电缆短路或闪络是一种比较常见的问题。
这种问题不仅会影响测试结果，还有可能对电缆本身造成损害甚至导致事故的发生。
这种问题的原因可能是：•谐振电容存在问题，导致电缆谐振不正常；•谐振频率不匹配，导致显现过电压；•线路中存在电磁干扰或者电缆接头不良。
解决这种问题的方法是首先要对电缆和线路进行全面的检测和耐压测试，确保电缆的安全稳定运行。
同时，在设计谐振电路时应当合理布局，削减电缆接头和电缆长度。
假如发觉电缆短路或闪络，应当适时对故障点进行修理。
3. 电缆耐压测试显现异常在进行电缆串联谐振耐压试验时，假如显现测试异常，就需要对异常原因进行深入分析。
陕西变压器变频串联谐振耐压试验装置安全操作规程
陕西变压器变频串联谐振耐压试验装置安全操作规程
1.1操作前，必须确认设备和仪器已经连接正确，并进行必要的校验和检查。
1.2 在进行任何操作之前，必须检查所有电气线路和设备的接地情况，确保接地良好。
1.3 在操作过程中，必须遵守所有安全操作规程和标准，如穿戴必要的防护设备，避免短路和火灾等事故的发生。
1.4 如发生任何不正常情况，应立即停止操作，并通知相关人员进行排查和处理。
1.5 在操作结束后，必须对设备和仪器进行清洁和维护，并妥善存放。
2. 器件的安全操作规程
2.1 在使用电容器和电感器时，必须确认其额定电压和电流，不得超过其额定值。
2.2 在使用高压绝缘材料时，必须进行必要的防护措施，并确保其质量可靠。
2.3 在使用电缆和接线时，必须保证其符合规范，安装正确，避免短路和断路等事故的发生。
2.4 在使用电压表、电流表等仪器时，必须进行必要的校验和检查，确保其准确可靠。
2.5 在使用高压、高频电源时，必须进行必要的防护措施，并确保其符合规范，操作安全可靠。
3. 环境的安全操作规程
3.1 在使用变频器变压器串联谐振耐压试验装置时，必须选择安全可靠的测试场地，并进行必要的安全措施和防护措施。
3.2 在操作过程中，必须注意周围环境的安全和卫生，避免对环境造成污染和危害。
3.3 如发生任何事故或意外，必须及时报告相关部门，进行处理和处置，并采取必要的措施防止类似事故再次发生。
10kv电缆串联谐振耐压试验
10kv电缆串联谐振耐压试验谐振耐压试验是一种重要的电气设备试验，用于测试电缆在特定频率下的耐压性能。
本文将介绍10kv电缆串联谐振耐压试验的详细步骤，并解释其原理和指导意义。
首先，我们需要了解谐振耐压试验的原理。
在电力系统中，电缆通常会遭受高压电的作用。
如果电缆在运行中发生故障或负荷突变，就会导致电压过大，威胁到电缆的安全性和可靠性。
谐振耐压试验通过施加特定频率和电压的高压电源，来检验电缆在此频率下是否能正常工作。
测试步骤如下：1. 首先，选择合适的频率。
根据电缆的参数和规格，确定谐振频率。
通常，谐振频率是根据电缆长度和介质特性计算得出的。
2. 然后，连接测试设备。
将高压电源和电缆进行正确连接。
确保连接正常，避免出现接触不良或接线错误的情况。
3. 调整电压。
根据预定的测试要求，逐渐增加电压，直到电缆达到谐振状态。
这时，电缆会吸收大量电能，电流会显著增大。
4. 测试时间。
保持电压和频率恒定，持续一段时间，以确保电缆稳定运行，并检测是否有任何异常情况发生。
5. 观察测试结果。
通过仪表读数和观察电缆是否有异常放电或其他异常现象，判断电缆的耐压性能是否符合要求。
6. 记录测试数据。
记录电压、电流、测试时间等数据，以备后续分析和比较。
谐振耐压试验的指导意义在于：1. 评估电缆的耐压性能。
谐振耐压试验可以检测电缆在特定频率下的耐压能力。
通过比较测试结果和规定的安全标准，可以评估电缆是否满足要求。
2. 发现电缆故障。
在谐振状态下，电缆可能出现局部放电或其他异常现象。
通过观察和记录这些现象，可以判断电缆是否存在故障或潜在的问题。
3. 保障电力系统的安全性和可靠性。
通过谐振耐压试验，可以及时发现电力系统中的潜在问题，避免在使用过程中出现严重故障，提高电力系统的安全性和可靠性。
综上所述，10kv电缆串联谐振耐压试验是一种重要的电气设备试验，通过特定频率和电压的高压电源，测试电缆的耐压性能。
通过准确的测试步骤和仔细的观察，可以评估电缆的耐压性能，发现潜在故障，确保电力系统的安全和可靠运行。
串联谐振试验装置接线的注意事项
串联谐振试验装置接线的注意事项华天电力专业生产串联谐振，接下来为大家分享串联谐振试验装置接线的注意事项：
1、关于中国变频串联谐振试验检测装置中的变频控制电源：
变频电源的输入部分也是整套设备的输入，可以选择两相220V或三相380V，不同的是，两相220V只能使设备输出半负荷能力；三相380V可以使整个设备满负荷输出；
2、关于中国变频串联谐振结构试验检测装置中励磁变压器：
几个励磁变压器的接线;然而，无论哪种连接方式的; d右上角是高电压端头，在电D A（下一节）系列由高压反应器连接到电源线的端子反底部“X”极。
且连接的高压软线进行必须能够保证可以悬空，不可拖地时候使用;而高压尾永远学习都是软件左下角d一个两个接线柱;该接线柱因与励磁变压器的接地端短接接地;
3、关于中国变频技术串联谐振结构试验中的电抗器、分压器、补偿电容器的注意安全事项
变频串联谐振试验时，应将绝缘垫或支架敷设在电抗器准备放置的位置；
4、关于中国变频串联谐振结构试验中的安全工作距离：
变频串联谐振试验进行前我们必须能够保证四周及设备上方的安全工作距离;以避免企业设备进行损坏或人员伤亡;具体信息安全文化距离按每1kV电压可以保证1.3CM 的距离来考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
近年来，随着电网的快速发展和科学技术的进步，工频耐压试验设备容量小，不满足大型电气设备耐压试验的要求，体积大，体积大，噪声大，布线复杂，难以携带。
为了满足电网的发展需要，我们采用串联谐振试验装置对试品进行交流耐压试验，对于高压试验我们务务必注意安全！
给大家普及一下使用串联谐振进行试验需要注意的事项？
（1）现场安全接线
有两个地方的测试线必须使用专用的测试线，不能与其他测试线混用，一是从分压器到控制主机的信号采集线，控制主机使用同轴信号线，二是绝缘高压线，是一种励磁变压器与电抗器底部连接的专用线。
这种绝缘高压线的特点是保证线路不向地放电，保证整个系统的安全运行。
（2）选择适合电源
根据设备要求，电源必须连接AC220V或AC380V；220伏接电源的C端子；380V必须采用三相380V，接入电源进线三相A、B、C；如果380V接A，C端可能会损坏仪器，所以要注意电源。
（3）反应器连接
当反应器并联时，反应器的连接端对端被悬挂，不能拖在地面上，以防止地面排放。
（4）安全接地原则
仪表上的所有接地端子必须保证安全接地。
特别是励磁变压器的高压尾端容易被忽略。
（5）切断电源方法
在非紧急情况下，使用切断电源的方法，串联谐振试验装置不能减压和关闭。
这种操作容易
损坏仪器。
用放电棒放电后拆除导线。
这些是使用串联谐振时的注意事项。
在进行高压试验时，必须遵循高压试验的安全原则，未经确认安全，不得擅自操作和使用设备。
