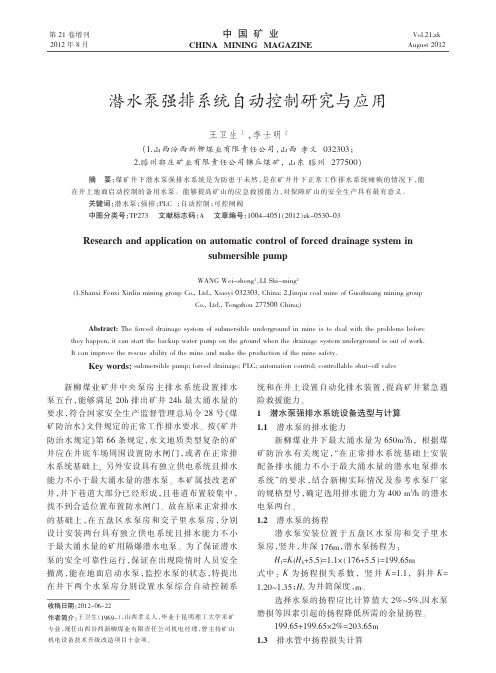

潜水泵强排系统自动控制与应用
中国矿业第21卷新柳煤业矿井中央泵房主排水系统设置排水泵五台，能够满足20h 排出矿井24h 最大涌水量的要求，符合国家安全生产监督管理总局令28号《煤矿防治水》文件规定的正常工作排水要求。
按《矿井防治水规定》第66条规定，水文地质类型复杂的矿井应在井底车场周围设置防水闸门，或者在正常排水系统基础上,另外安设具有独立供电系统且排水能力不小于最大涌水量的潜水泵。
本矿属技改老矿井，井下巷道大部分已经形成，且巷道布置较集中，找不到合适位置布置防水闸门。
故在原来正常排水的基础上，在五盘区水泵房和交子里水泵房，分别设计安装两台具有独立供电系统且排水能力不小于最大涌水量的矿用隔爆潜水电泵。
为了保证潜水泵的安全可靠性运行，保证在出现险情时人员安全撤离，能在地面启动水泵，监控水泵的状态，特提出在井下两个水泵房分别设置水泵综合自动控制系统和在井上设置自动化排水装置，提高矿井紧急遇险救援能力。
1潜水泵强排水系统设备选型与计算1.1潜水泵的排水能力新柳煤业井下最大涌水量为650m 3/h ，根据煤矿防治水有关规定，“在正常排水系统基础上安装配备排水能力不小于最大涌水量的潜水电泵排水系统”的要求，结合新柳实际情况及参考水泵厂家的规格型号，确定选用排水能力为400m 3/h 的潜水电泵两台。
1.2潜水泵的扬程潜水泵安装位置于五盘区水泵房和交子里水泵房，竖井，井深176m ，潜水泵扬程为：H 1=K (H b +5.5)=1.1×（176+5.5）=199.65m式中：K 为扬程损失系数，竖井K =1.1，斜井K =1.20~1.35；H b 为井筒深度，m 。
选择水泵的扬程应比计算值大2％～5％,因水泵磨损等因素引起的扬程降低所需的余量扬程。
199.65+199.65×2％=203.65m 1.3排水管中扬程损失计算摘要：煤矿井下潜水泵强排水系统是为防患于未然，是在矿井井下正常工作排水系统瘫痪的情况下，能在井上地面启动控制的备用水泵。
PLC在煤矿主排水泵自动控制系统中的应用研究
图2煤矿矿井提升设备主要配置图区别。
现阶段主要根据矿用的提升装置的不同进行实用性的划分。
两象限变频器调速制动方案常用于市场的处于正力提升的平行轴双绞筒提升机，而对于时常出现负力的单绞筒提升机则适用于四象限能量回馈型高压变频器调速方案。
变频调节优化下的煤矿矿井提升设备的配制对于调速效果有很大的影响。
现阶段煤矿矿井的提升系统中，大多数的斜井应用单绳单钩提升方式。
所以在提升装置下放罐笼减速的过程中，由于罐笼承受荷载的倾斜分力的作用，使得电动机处于发电的状态，发电状态下产生的交流电通过提升设备中的逆变装置续流二极管整流，最终将交流电叠加到变频调速器的直流母线上，提升设备从高速到低速（零速），这时提升设备的频率变化很快，但电动机的转子带着负载有较大的机械惯性，不可能很快的停止，这样就产生反电势（端电压），电动机处于发电状态，其产生反向电压转矩与原电动状态转矩相反，而使电动机具有较强的制动力矩，迫使转子较快停下来，但由于通常变频器是交－直－交主电力AC/DC 整流电路是不可逆的，因此无法回馈到电网上去，导致母线产生泵升电压，最终可能对提升设备的其他电气原件造成损坏。
所以目前通常采用四象限能量回馈型高压变频器，直接对鼠笼电动机进行驱动，形成完整的电控系统，鼠笼式电动机是由铝条或铜条与短路环焊接而成或铸造而成的三相异步电动机。
这种电动机相比于其他的电动机具有结构简单、维修期短、价格低廉等优势，所以提升设备的变频调速装置直接驱动鼠笼式电动机，能够提升能量转换效率，避免上述现象发生。
图2所示的是煤矿矿井提升设备的变频调速技术改造后的主要配置图[3]。
3结束语由以上研究可以看出，煤炭机电领域变频调速技术的应用越来越多，但是仍然存在技术以及经济等方面的问题，还有非常大的发展空间。
所以我国煤炭企业要全面推动变频调速技术在机电领域的发展，根据矿井的特殊环境以及井下作业的特点，研究出更多的具有特殊功能的变频调速机电设备，为我国煤炭数字化发展做贡献。
水泵房自动化使用说明
水泵房监测监控是矿井建设的重中之重，水泵监测监控系统是能保证煤矿安全的重要系统之一，随着时代的发展和技术的进步，越来越多的煤矿都或者多或者少地配置了各种监测监控系统，系统能代替传统的人工操作，提高了安全性和稳定性。
水泵监测监控系统是通过对传感器数据的采集，经井下监控分站处理后，数据通过专线电缆或者光缆传输(或者采用工业以太网进行数据传输)，由上位机进行接受并处理，再返回泵房对水泵进行控制。
上位机控制程序由组态软件进行编写，软件界面灵便，便于操作，可以进行逼真的动画效果显示。
如下进行系统建设策略介绍。
(1)生产信息化：通过对监测数据进行转换、整理；管理系统对生产状况进行综合性动态分析和数据管理。
(2)使操作人员从繁杂的手工事务性劳动中解脱出来，以便处理其他的事情。
(3)实现对网络的集中管理，对网络上的各种设备进行监控和处理，对网络的正常运行提供保障。
(4)能够有效的实现生产、安全管理和综合查询等功能，使其成为一个综合性系统工程。
通过对系统的整体规划设计，使系统达到以下要求：(1)监视系统内设备的运行状态以及所需的生产和安全参数。
(2)设备的监视和控制均可在集控室进行，实现水泵的管控一体化。
(3)在生产调度中心能对联网的各水泵控制系统按照其工艺的要求进行划分，便于控制和调度。
(4)根据上述要求建立一个快捷的网络系统，此系统充分安全、先进、可靠。
(5)设备选型符合有关国家标准和行业标准。
泵 系 统至地面调度指挥中心通讯(控制)分站总线(工业 以太网)2 路 排 水 管 流 量2 个 水仓、 2 个吸 水井水位 检测1# 泵系统2# 泵系统电 机 配电 系 统 手动 操作 控制通讯总线操 作 屏显 示 屏。
。
。
电机温 度等 流量、真空电机开停射流开关阀门开关水泵状 态阀门状 态○1控制系统具有集控/就地、半自动和全自动控制方式；○2系统稳定可靠，保证生产连续性，可长期工作。
○3采集有关设备的有效数据，显示真空度、压力、温度等数据。
慧祥煤矿自动排水系统改造工作方案
慧祥煤矿自动排水系统改造工作方案一想起这十年的方案写作经验，真是感慨万千。
今天要写的这个方案，是关于慧祥煤矿自动排水系统的改造。
这个方案对我来说，就像是将多年的经验和智慧汇聚成一条河流，下面就开始吧。
我们得明确这个改造的初衷。
慧祥煤矿的排水系统历史悠久，设备老化，已经满足不了现在的生产需求。
所以，这次改造主要是为了提高排水效率，降低故障率，确保煤矿生产安全。
一、项目背景1.现状分析慧祥煤矿现有排水系统始建于上世纪80年代，设备老化严重，故障频发。
近年来，随着煤矿生产规模的扩大，排水需求不断增加，现有系统已无法满足生产需求。
2.改造目标通过对现有排水系统的改造，提高排水效率，降低故障率，确保煤矿生产安全。
二、项目实施方案1.设备选型（1）排水泵：选用高效、低噪音、耐腐蚀的排水泵，以满足长时间连续运行的需求。
（2）控制系统：采用先进的自动控制系统，实现排水泵的自动启停、故障报警等功能。
2.管路改造对现有管路进行改造，提高管路输送能力。
具体措施如下：（1）更换老化管路：对现有老化、破损的管路进行更换，确保管路输送能力。
（2）优化管路布局：调整管路布局，减少管路弯头，降低阻力损失。
3.自动控制系统（1）自动启停：根据水位变化自动启停排水泵，降低能耗。
（2）故障报警：当排水泵发生故障时，自动发出报警信号，通知维护人员。
（3）数据监测：实时监测排水系统的运行数据，包括水位、流量、压力等。
4.维护与管理建立完善的维护管理制度，确保排水系统的正常运行。
具体措施如下：（1）定期检查：对排水系统进行定期检查，发现问题及时处理。
（2）维修保养：对排水泵、控制系统等关键设备进行维修保养，确保设备性能。
（3）培训与考核：加强维护人员的培训，提高维护水平，定期进行考核。
三、项目实施时间表1.设备选型及采购：2023年1月-2023年2月2.管路改造：2023年3月-2023年5月3.自动控制系统安装与调试：2023年6月-2023年8月4.系统运行与维护：2023年9月-2023年12月四、项目预算1.设备费用：100万元2.管路改造费用：50万元3.自动控制系统费用：80万元4.维护与管理费用：30万元总计：260万元五、项目效益1.提高排水效率：改造后的排水系统将大大提高排水效率，确保煤矿生产安全。
浅谈煤矿排水泵房自动控制系统
浅谈煤矿排水泵房自动控制系统【摘要】本文首先介绍了矿井排水的意义和特点,为了解决传统排水泵房存在的隐患,结合矿井的实际,应用自动化控制系统就能较好的实现矿井水泵的监测控制,提高了矿井排水系统的自动化水平,同时也降低了运行的成本,延长了设备的使用寿命,具有较好的经济效益和社会效益。
【关键词】煤矿泵房远程监控可编程控制器PLC在当前,我国矿井使用的水泵普遍仍采用传统的排水系统,通过人工手动操作,这种排水系统总起来讲应急的能力较差,自动化程度不高,还不能做到根据水位或其它参数自动起停水泵,存在很大的安全隐患。
针对现有排水系统存在的弊病,本文结合煤矿井下的实际情况,在传统排水系统控制的基础上进行改造,使水泵的自动化控制系统能够在无人值守时,自动运行和自我诊断。
该控制系统主要是通过远程控制,对相关设备进行自动控制、自动检测,从而使运行设备达到最佳的工作状态,达到节约能源、降低成本、延长设备的使用寿命,提高设备的自动化水平,促进矿井的和谐发展。
1 矿井排水的意义矿井排水的任务就是将井下涌出的矿井水,通过排水系统不断地排至地面,以保证矿井安全生产和作业人员的生命安全,否则就会影响矿井正常的生产,甚至发生淹井事故,造成生命、财务的巨大损失。
因此说矿井排水系统是必不可少的主要生产系统之一。
2 矿井排水的特点由于矿井涌水的复杂性和危险性,以及矿井结构布置的不同,故对矿井排水及排水泵房的要求比一般机电硐室的要求严格,对排水设备的可靠性能要求更高,,必须保证及时排除矿井涌水。
因为矿井涌水在井下流动的过程中,混入和溶解了许多矿物质,含有一定数量的煤炭颗粒、流沙等杂志,所以要求排水水泵要具有较强的抗腐蚀性和耐磨性;此外,由于排水系统安装在硐室内,硐室空间比地面空间小,安装和维修都不方便,为了保证矿井的安全,矿井水泵房要求安装使用、备用、待修的水泵台数较多;再者,矿井排水设备的耗电量很大,一般会占到全矿井总耗电量的25%—35%,有的矿井占到40%,个别矿井会更多。
(完整版)矿井主排水系统技术规范
矿井主排水系统技术规范1 范围本标准规定了矿井主排水系统技术内容和要求。
本标准适用于集团公司所属矿井。
2 规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔2013〕1号大型机电设备技术测定矿井机电管理规定3 技术要求3.1 资质3.1.1 有生产许可证、产品出厂合格证及煤安标志，防爆设备应具备防爆合格证，有专人验收合格，有验收报告。
3.1.2 各种图纸资料齐全完整。
3.1.3 机房、设备选型、供电及监控符合设计要求。
3.2 排水设备3.2.1 泵体3.2.1.1 螺纹连接件和锁紧件齐全可靠，螺栓头部和螺母不得有损伤变形，螺纹无乱扣或秃扣。
3.2.1.2 联轴节端面的间隙及同轴度符合以下要求：1）端面间隙为设备最大轴向窜量加2～4mm。
2）两轴同轴度：径向位移<0.5mm，倾斜<1.2‰，或符合厂家说明书要求。
3.2.1.3 泵体无裂纹、不漏水，底座处不得有积水，基础螺栓应采取防腐措施，无锈蚀。
3.2.1.4 机座与混凝土基础不得相互脱离，基础不得有断裂、剥落和松碎现象。
3.2.1.5 吸水管径不小于水泵吸水口径。
主要水泵如吸水管径大于水泵吸水口径时，应加偏心异径短管接头，偏心部分在下。
盘根不过热，滴水不成线。
3.2.1.6 真空表、压力表指示正确，按规定周期校验。
3.2.1.7 轴承润滑良好，不过热，滚动轴承温度不超过75℃，滑动轴承温度不超过65℃。
3.2.1.8联轴节处必须安装合格的护罩，并应固定牢固。
3.2.2管路：3.2.2.1 不漏水，防腐良好。
3.2.2.2 排水管路每年进行1次清扫，水垢厚度不超过管内径的2.5%。
3.2.3 阀门、引水装置3.2.3.1 闸板阀、逆止阀、底阀（用真空泵或射流泵作引水装置的可不设）齐全、完整、不漏水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿排水系统水泵自动控制设计及应用
摘要：煤矿矿场中的水池通常是由于地下水的影响和雨水流出的障碍造成的。
过去，整个采矿管道都是人工的，但这种方法速度较慢，劳动强度更大，对采矿
业的发展影响很大。
随着现代科技的出现，如果在以前的流量期可以使用流量泵，同时可以使用PLC和IFIX自动流量控制装置，不仅效率会提高，而且排水也不
会减少，改善矿业公司的健康状况。
关键词：煤矿排水系统；水泵自动控制；设计；应用
前言：在煤矿工程中，排煤系统是四个主要组成部分之一。
个体经营的发展
和矿山经营的更新，对自治水平和煤矿可用性提出了严格的要求。
引流。
一般继
电器型。
泵系统的手动操作不符合生产要求，自动化可控PLC和IFX燃煤电厂已
精心集成到多个生产中。
基于此，本文将具体研究自动化控制系统，论证自动化
控制系统的特点，并通过参考实例研究自动化泵控制在煤矿系统中的设计和应用。
1动化控制系统概述
1.1定义
在经济高速增长的背景下，自动化技术近年来发展迅速。
数字矿山的建设需
要将自动化控制技术应用于地下水系统。
在采矿业中占有重要地位的矿山中央泵
站的日常运行，直接关系到采矿业的可靠性。
矿业公司中央泵站自动化水平低，
对改善供应链和矿业公司可靠性有重大影响。
加快数字采矿业的发展，在采矿中
心的泵站实施自动化技术非常重要。
自动化采矿设备的主要部件是自动化泵控制
系统、中央数据采集控制系统和其他系统部件。
自动控制系统保证了排水系统的
稳定性，监控产房的排水系统，降低了公司的生产成本，有力保障了人的生命财
产安全。
当水位低于警戒水位时，将按计划自动关闭。
当水达到水警级别时，系
统程序会发送一个完整的泵并使用自动排水，因此如果不采取任何措施，水可能
会随着时间的推移而排出。
自动化设备根本不储存能量。
它们发挥着重要作用，
但它们也提高了功耗的可靠性。
1.2结构特征
1.2.1控制模块
必须具备远程启停、系统测试以及故障检测功能，能依据地面控制中心的要
求转换操作模式。
1.2.2显示模块
通过显示矿山排水自动控制系统收集的数据、设备的运转状态、系统运行预
测结果及运转进度，可以为控制者的介入及检测系统提供便利的条件。
1.2.3扩展模块
必须具备良好的接口以及容量，能为系统的扩展提供便利。
2煤矿井下系统自动泵控制系统原理
2.1煤矿井下水泵自动化控制系统原理
人工检查地下水泵管理系统是不够的。
您需要能够执行自动控制和监视任务。
该系统最重要的部分是分析收集的传感器数据的过程控制器(PLC)。
它收集所有
传感器的数据，如水位、压力、发动机、温度、电压、电流、振动、烟雾等，并
根据搜索结果告诉您自动停止泵。
该程序的策略控制器还接收自动控制系统的机
器显示系统提供的关键计数指令，以控制继电器的启动和停止以及水泵及相关区
域的启动和停止。
通过以太网向监控中心发送详细的位置信息，监控中心控制器
可以实时监控和控制下载数据。
2.2煤矿井下水泵自动化控制系统组成
水泵作为输送液体的主要设备，按工作原理和工作方式可分为几种类型，应
用广泛。
所有类型中最常见的是离心泵。
离心泵结构简单，机体由泵壳、叶轮、
轴承和支架四部分组成，主要依靠离心力实现排水功能。
首先，离心泵运转前必须将泵腔内的空气排尽。
开始运转后，高速旋转产生
的离心力将叶轮的水推向叶轮末端，流入泵壳。
水流量随着泵壳流道的增大而减
小，动能减小，部分传递的能量转化为静压能，然后通过水压流向排放管。
水总
是流入泵室的原因是水的离心运动产生了部分真空，大气压将水送到泵室。
叶轮
由电动机驱动，保持高速离心力，使液体源源不断地输送到目的地。
在煤矿的日
常运营中，地下水泵的自动化控制系统控制多个泵室。
每个泵房都要分析研究相
关血脂情况，管理好每台泵（一般3-5台）。
所有泵壳都位于各自的工作台面上。
该泵壳的运行方式为多级排水系统，最后通过多级输送将水输送到目的地，达到
排水目的。
3矿山概况
XX煤矿位于XX州北部63公里处，总发电量为0.90MT/A。
8#和9#矿通常有
两个矿级，五百九十七米和六百三十米。
8#海水在水面产生水，其含水量达到
320m3/hr。
工作面有大量的水和排水，泵可以安装在一个小的位置，以改善排水
和使用排水。
在泵房安装多级泵增加了员工的工作量，因为它不允许远程工作，
需要人工灌溉等工作。
根据红星矿井的实际水温，采用PLC技术远程监控并自动
关闭矿井主排水系统。
排水系统对矿物来说非常重要，发挥着不可替代的作用。
背面使用的排水系统必须手动检查。
这种方法的缺点是性能较差，排水系统容易
被外部因素破坏，以及潜在的安全风险。
所有科学家都在研究煤炭开采系统以维
持能源、安全和安保。
近年来，一些区域科学家提高了地下排水系统的能源效率。
我们开发了一个统计模型，根据矿井地下水深度估算泵系统的实时流量，保证正
常运行。
公司使用它来减少泵输出的能量，同时减少能量。
3.1iFIX数据库软件设计
该系统使用iFIX5和8模型进行装配设计。
iFIX是最先进的软件，具有强大
的功能，可用于自动数据采集、实时监控、系统管理、在线会议和历史数据存储。
实时数据存储在一个或多个并行数据库中。
系统数据库作为数据源来显示输入画面，对整个监控画面的设计起着重要的作用。
木炭流量控制系统有四个名称：系
统名称、工具名称、组件名称和用于线路隔离的参数名称。
系统名称指定由符号表示的数据提取系统。
设备名称表示流量调节器。
部分
名称表示应用程序的哪个部分。
版本名称代表应用程序组件的活动维度。
您还需
要添加一个数据处理器，无论标签名称是数字还是模拟、输入还是输出。
例如，为1#流量系统的下一个轴温度指定泵发动机的名称，使用ZPS_PUMP1_DJ_QZWD显示并将信号类型设置为模拟输入。
这种命名方案降低了复制标签出现在实时数据中的可能性，提高了数据检索速度，提高了性能。
3.2使用结果
根据上述模型设计了煤矿系统的自动控制系统，取得了积极的效果和预期的设计效果。
在选择水泵控制方式时，主要有两种控制方式：“水泵时间”、“峰谷”控制、“水泵转速”控制、“高水位”“控制”。
是为了改善、减少设备损坏、减少电气损坏、确保安全和保持排水系统的完整性。
专为单次或多次使用而设计的排水系统，是自动排水系统的理想选择。
结束语：
建立一个煤泵可以用来控制水泵运行和调节水泵水位的自动化控制系统非常重要。
在本文中，我们将在上述基础上准备一个新的泵管理系统，它可以执行半自动、全自动等功能，以延长泵的使用寿命。
改进的可见性和远程服务能力使系统更加高效。
此外，开发价值非常广泛。
因此，许多煤炭开采公司需要密切关注采矿过程中这些伙伴关系的设计和监控，以支持煤炭行业的发展。
参考文献：
[1]李国安.矿山井下排水系统自动化控制分析[J].低碳世
界,2021,11(02):76-77.
[2]刘晓斌.井下排水系统水泵自动化控制系统设计[J].能源与节
能,2021(02):147-148+151.
[3]王艺明.分布式PLC技术在煤矿主排水系统中的应用[J].陕西煤
炭,2021,40(02):177-180.
[4]陈利恒.井下排水泵自动控制设计与实践[J].中国石油和化工标准与质量,2020,40(22):49-51.
[5]张世楠.煤矿井下排水系统的优化设计[J].机械管理开
发,2020,35(11):233-234+251.
[6]吴鹏.煤矿井下自动排水装置设计分析[J].当代化工研究,2021(01):163-164.
[7]郭孝园.PLC在煤矿水泵自动化系统中的应用分析[J].电子测
试,2020(12):101-102+96.
[8]孙小明，张行理.基于LabVIEW和PLC的矿井排水泵监控系统设计[J].化工矿物与加工，2018.。
