PF
PF
● 粒子滤波(PF: Particle Filter)的思想基于蒙特卡洛方法(Monte Carlo methods)，它是 利用粒子集来表示概率，可以用在任何形式的状态空间模型上。其核心思想是通过从后 验概率中抽取的随机状态粒子来表达其分布，是一种顺序重要性采样法(Sequential Importance Sampling)。简单来说，粒子滤波法是指通过寻找一组在状态空间传播的随 机样本对概率密度函数进行近似，以样本均值代替积分运算，从而获得状态最小方差分 布的过程。这里的样本即指粒子,当样本数量N→∝时可以逼近任何形式的概率密度分布。
EKF
首先围绕滤波值 xˆk 将非线性函数 f , g 展开Taylor级数并
略去二阶及以上项，得到一个近似的线性化模型，然后应用 Kalman滤波完成对其目标的滤波估计等处理。
1.对状态模型的一阶Taylor展示：
xk f
xˆk 1
f xˆk 1
xk 1 xˆk 1 k
令
f
F
xˆk 1
f1 f1
xˆ1
xˆ2
f xˆk 1
F
f2 xˆ1
f2 xˆ2
fn fn
xˆ1 xˆ2
f1
xˆn
f2 xˆn
fn
xˆn
g1 g1
xˆ1
xˆ2
g xˆk
H
g2 xˆ1
g2 xˆ2
扩展Kalman滤波(EKF)和无迹卡尔曼滤波(ukf)
Pkk_1 = Phikk_1*Pk_1*Phikk_1' + Qk;
Pxz = Pkk_1*Hk'; Pzz = Hk*Pxz + Rk;
Pxz*Pzz^-1;
Kk =
Xk = fXk_1 + Kk*Zk_hfX;
Pk = Pkk_1 - Kk*Pzz*Kk';
二、扩展Kalman滤波(EKF)算法
[Xk, Pk, Kk] = ekf(eye(4)+Ft*Ts, Qk, fX, Pk, Hk, Rk, Z(k,:)'-hfX);
X_est(k,:) = Xk';
Hale Waihona Puke end二、扩展Kalman滤波(EKF)算法
figure(1), plot(X_est(:,1),X_est(:,3), '+r')
EKF与UKF
一、背景
普通卡尔曼滤波是在线性高斯情况下利用最小均方误差准则获得 目标的动态估计，适应于过程和测量都属于线性系统， 且误差符 合高斯分布的系统。 但是实际上很多系统都存在一定的非线性， 表现在过程方程 （状态方程）是非线性的，或者观测与状态之间 的关系（测量方程）是非线性的。这种情况下就不能使用一般的卡 尔曼滤波了。解决的方法是将非线性关系进行线性近似，将其转化 成线性问题。 对于非线性问题线性化常用的两大途径： （1） 将非线性环节线性化，对高阶项采用忽略或逼近措施；（EKF） （2）用采样方法近似非线性分布. ( UKF)
三、无迹卡尔曼滤波算法(UKF)
UKF是用确定的采样来近似状态的后验PDF,可以 有效解决由系统非线性的加剧而引起的滤波发散问 题，但UKF仍是用高斯分布来逼近系统状态的后验概 率密度，所以在系统状态的后验概率密度是非高斯 的情况下，滤波结果将有极大的误差。
随机系统的滤波与控制

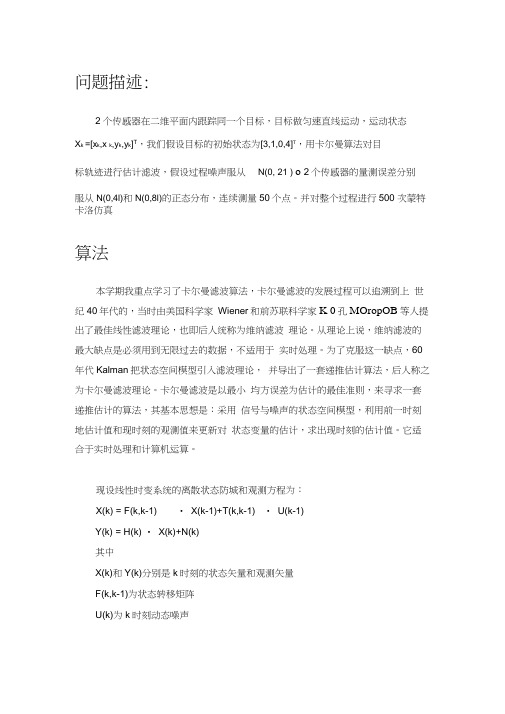

问题描述:2个传感器在二维平面内跟踪同一个目标，目标做匀速直线运动，运动状态X k =[x k,x k,y k,y k]T，我们假设目标的初始状态为[3,1,0,4]T，用卡尔曼算法对目标轨迹进行估计滤波，假设过程噪声服从N(0, 21 ) o 2个传感器的量测误差分别服从N(0,4l)和N(0,8l)的正态分布，连续测量50个点。
并对整个过程进行500 次蒙特卡洛仿真算法本学期我重点学习了卡尔曼滤波算法，卡尔曼滤波的发展过程可以追溯到上世纪40年代的，当时由美国科学家Wiener和前苏联科学家K 0孔MOropOB等人提出了最佳线性滤波理论，也即后人统称为维纳滤波理论。
从理论上说，维纳滤波的最大缺点是必须用到无限过去的数据，不适用于实时处理。
为了克服这一缺点，60年代Kalman把状态空间模型引入滤波理论，并导出了一套递推估计算法，后人称之为卡尔曼滤波理论。
卡尔曼滤波是以最小均方误差为估计的最佳准则，来寻求一套递推估计的算法，其基本思想是：采用信号与噪声的状态空间模型，利用前一时刻地估计值和现时刻的观测值来更新对状态变量的估计，求出现时刻的估计值。
它适合于实时处理和计算机运算。
现设线性时变系统的离散状态防城和观测方程为：X(k) = F(k,k-1) • X(k-1)+T(k,k-1) • U(k-1)Y(k) = H(k) • X(k)+N(k)其中X(k)和Y(k)分别是k时刻的状态矢量和观测矢量F(k,k-1)为状态转移矩阵U(k)为k时刻动态噪声T(k,k-1) 为系统控制矩阵H(k) 为k 时刻观测矩阵N(k) 为k 时刻观测噪声则卡尔曼滤波的算法流程为：预估计X(kF= F(k,k-1) • X(k-1)计算预估计协方差矩阵C(k)A=F(k,k-1) x C(k) x F(k,k-1)'+T(k,k-1) x Q(k) x T(k,k-1)'Q(k) = U(k) x U(k)'计算卡尔曼增益矩阵K(k) = C(k)A x H(k)' x [H(k) x C(k)A x H(k)'+R(k)]A(-1)R(k) = N(k) x N(k)'更新估计X(k)~=X(k)A+K(k) x [Y(k)-H(k) x X(k)A]计算更新后估计协防差矩阵C(k)~ = [I-K(k) x H(k)] x C(k)A x [I-K(k) x H(k)]'+K(k) x R(k) x K(k)' X(k+1) = X(k)~C(k+1) = C(k)~重复以上步骤仿真图1卡尔曼滤波结果图2部分放大结果误差4.22.810 15 20 25 30 35 40 45 50位置图3位置误差由图1我们可以看出，该目标的航迹斜率近似等于4,与假设条件目标以速度（1,4 ）从初始位置（3,0 ）做匀速直线运动吻合。
