风电齿轮箱高速轴轴承振动的应用分析随着风能的发展，风力发电已经成为了一种极具潜力的清洁能源，在全球范围内得到了广泛的应用。
而风力发电机组中的齿轮箱作为核心的传动装置，更是扮演着至关重要的角色。
而齿轮箱的高速轴轴承振动问题是一项不容忽视的挑战，本文将对风电齿轮箱高速轴轴承振动进行应用分析，并就该问题进行深入探讨。
风电齿轮箱中高速轴轴承振动的产生通常会受到多种因素的影响，主要原因可以归纳为以下几点：1. 高速轴轴承的设计和制造误差：高速轴轴承的设计和制造精度不够高，容易导致轴承振动增大。
2. 高速轴轴承安装偏差：高速轴轴承的安装偏差过大，会导致轴承载荷分布不均匀，从而造成振动。
3. 高速轴轴承尺寸选用不当：高速轴轴承的尺寸选择不当，无法满足齿轮箱高速旋转的要求，也会导致轴承振动增大。
4. 高速旋转带来的惯性力和冲击力：高速轴在运转时，惯性力和冲击力对轴承的影响是不容忽视的。
5. 高速轴轴承磨损或损坏：高速轴轴承磨损严重或损坏, 会直接导致轴承振动大增。
以上这些因素相互作用，都会导致风电齿轮箱高速轴轴承振动的产生。
二、风电齿轮箱高速轴轴承振动的影响风电齿轮箱高速轴轴承振动严重会对风力发电机组的正常运行产生严重的影响：1.增加齿轮箱和轴承的磨损：高速轴轴承持续的振动将导致齿轮箱和轴承的磨损加快，缩短其使用寿命。
2. 产生噪音：高速轴轴承的持续振动会引起齿轮箱的噪音增大, 对周围环境和人员带来负面影响。
3. 增加能耗：齿轮箱振动会引起轴承摩擦阻力增大，导致额外的能量消耗，增加了发电成本。
4. 影响传动系统的稳定性：齿轮箱振动也会影响传动系统的稳定性，甚至可能导致机组的紊乱运行。
风电齿轮箱高速轴轴承振动问题不容忽视，需要进行深入的应用分析及解决。
针对风电齿轮箱高速轴轴承振动问题，需要在设计、制造、安装和运行中进行全面的应用分析和对策研究：1. 优化轴承设计和选材：在高速轴轴承的设计和选择上，需严格按照实际工况要求进行优化，选取适合的轴承材料和结构，以提高其承载能力和抗振能力。
长轴系舰船中轴系找中工艺探讨
长轴系舰船中轴系找中工艺探讨长轴系舰船中轴系找中工艺探讨摘要:大型舰船为获得较大动力以及从船舶可靠性发面考虑,都采用CODAD模式,即四台柴油机联合动力装置,每舷侧由前后两台柴油机通过万向联轴器将动力传递给一台齿轮箱,然后由齿轮箱输出给轴系,最后传递到可调桨,推动舰体移动。
因此随之而来的较长轴系的精确安装给施工带来很大难题,本文就以此为例,主要从现场施工中理论结合实际解决了轴系找中、轴系镗孔中难点,为保证后续轴系顺利校中、安装打下基础。
有针对性的提出轴系施工中作业准备、注意事项、解决办法,有益于提高施工质量并缩短船舶建造工期。
关键词:轴系找中;照光;镗孔1 前言长轴系在推进系统尤其是大型舰船中的应用特点,主要是单底船长轴系结构较软、容易变形,对轴舵系的双托架定位、镗孔、安装施工精度和变形控制要求较高、难度较大。
针对这一特点,从工艺到施工就需做好事先准备工作,加强过程控制。
尤其是在轴系找中(照光)过程中,监控非常重要,查找相关规律,控制变形量等方法的采用是成功进行动力系统安装的关键。
本文就以双桨、双舵、长轴系可调桨、4台主机传动驱动两轴的新型船舶。
轴系中心线之间的距离为2×2740mm。
轴系与基线的垂向倾角为约3°,轴系总长度约43m。
轴系与齿轮箱之间的联接为刚性联接。
每舷轴系由推进器轴、尾轴、1#中间轴、2#中间轴及可分式调整环组成,从艉至艏依次布置5个轴承,分别为后轴架轴承、前轴架轴承、艉轴管轴承、1#中间轴承、2#中间轴承。
由于该舰艇轴系较长且垂向倾角角度较大,为保证主机安装高度,因此主机采用平行于基线分布,且前后两台主机基座面板距基线高度分别为1683mm、1942mm。
而齿轮箱面板平行与轴系。
并且各个基座都成独立分布。
2 轴系施工准备、施工状态、施工条件及施工流程的确认2.1 轴系找中前期施工准备船体点线面的测定基准(参照GB5740-85或者本船的分段结构图)外板以它的内缘为理论线。
船舶轴系安装
吊 钩； 吊 环； 尾 轴； 木 墩； 螺旋桨；
卡箍
下降，插入锥孔内，然后再吊起尾轴。此时为防止螺旋桨与尾轴一起被吊起，应用大锤敲击
螺旋桨，使之与锥体易于脱开。
根据螺旋桨锥孔沾油情况刮磨锥孔，可用风砂轮刮磨，使锥孔与锥体贴合基本均匀，然
后可用刮刀进一步按技术要求刮磨。当刮配至贴合面积达到 左右时，将尾轴上的假键换
行刮配。通常只刮削锥孔而不刮削锥体（但对于大直径低速运转的尾轴，也可适当刮削其锥
体），所以一般在螺旋桨锥孔上留有刮削余量。
螺旋桨锥孔 与尾轴锥体刮配 后， 应保证其接合面在全长上均匀贴合，在销键装配后检查
时，贴合面积要求达到总接触面积的 以上，并用涂色检查，要求在
面积内不
少于
点。为不使尾轴小端负荷集中，螺旋桨锥孔与尾轴配合的大端，其接触情况应较
法兰如用圆柱形连接螺栓时，
其紧配螺栓数目应不少于连接螺栓
总数的 ， 但 至 少 为 只，并要
求松紧螺栓间隔排列。紧配螺栓与
螺栓孔的配合加工精度应按规定要
求，其不柱度方向应为顺锥（顺着
安装的方向），螺栓只准进口端
小，螺栓孔只准进口端大。
螺栓在装配后，应有拧紧余量
，其值为
，如图 所
示。螺栓头或螺母的支撑面与法兰
部分所代替。单轴系的轴系中线常布置在船 舶的中线面上，并与船体基线成水平。双轴 系的轴系中线一般对称地布置在两舷，且向 船尾与基线有一定的纵向倾斜角度，而某些 快艇或小艇其轴系中线则有较大的倾斜角。
图
轴系简图
主 机； 推力轴 推力轴承； 中间轴 隔
舱 壁 填 料 函； 中间轴承； 尾 轴； 尾轴 毂 ；
对于大型螺旋桨采用液压套合安装时，则螺旋桨锥孔与尾轴锥孔无需刮配，只需按技术
第11节 轴系
水润滑式尾轴工作轴颈用热套法包覆铜套，以防 腐蚀，非工作轴颈包玻璃钢或橡胶保护层
图例：水润滑式尾轴
尾轴铜套整体铸造，大型海船由于尾轴长，铜套 也较长；过长制造和安装都困难，一般不超过600～ 1000mm，否则要分段制造
分段套合则要 注意搭口处水密 性，不允许渗漏； 如果海水自接缝 处渗入，将会造 成尾轴锈蚀，引 起断轴的危险
在首、尾基准点和尾轴管首、尾端等处设立基准 靶或拉线架便可以确定轴系理论中心线
（二）确定轴系理论中心线的方法
根据已确定的首、尾基准点确定轴系理论中心线
1.拉线法 在首、尾基准点处安装拉线架以固定钢丝线的两
端。在机舱后隔舱壁、尾隔舱壁面内上相应位置开孔， 以使钢丝线穿过。根据首、尾基准点的三维位置调节 钢丝线的位置，使钢丝线通过基准点，固定后的钢丝 线即代表轴系理论中心线
（2）偏心镗削的方法不奏效时，则需移动主机位置， 改变主机曲轴的中心线，使之与尾轴中心对准
（3）当移动主机位置在高度上变化较大，使主机垫 块厚度增大超过允许值时，就同时移动主机和偏心镗 削，同时改变两端的中心线
若δ总和 总符合规定而中间某处δ和 超 差时，在 不影响正常运转的情况下，继续使用
五、船轴的检修
（1）设置临时支承。一般在距法兰端面（0.18～0.22）L
（L为中间轴长度）处加设临时支承，或依设计图纸加设
临时支承 （2）拆去法兰连接螺栓
图例：临时支撑的位置
（3）测量并计算出各对法兰的偏中值
（4）与标准比较
表9-6
2.轴系两端轴同轴度偏差的检查 主机曲轴和尾轴分别位于轴系的两端，故又将曲
轴和尾轴称为端轴
图例：直尺－塞尺法

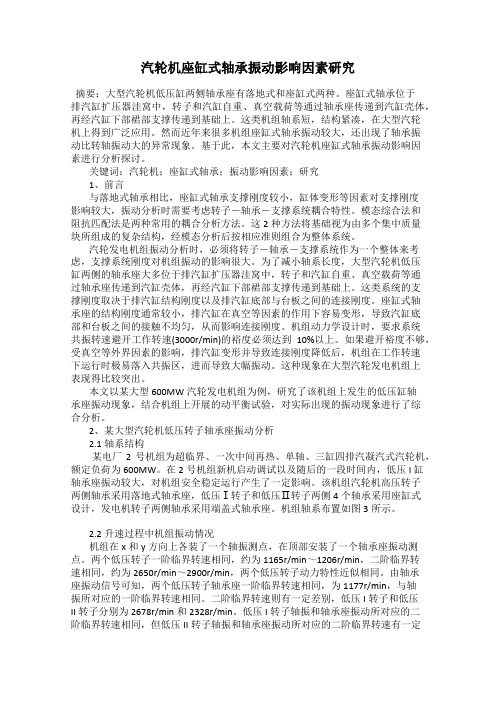

汽轮机座缸式轴承振动影响因素研究
