工业设备、管道涂装色彩规定
设备、设施涂装规定

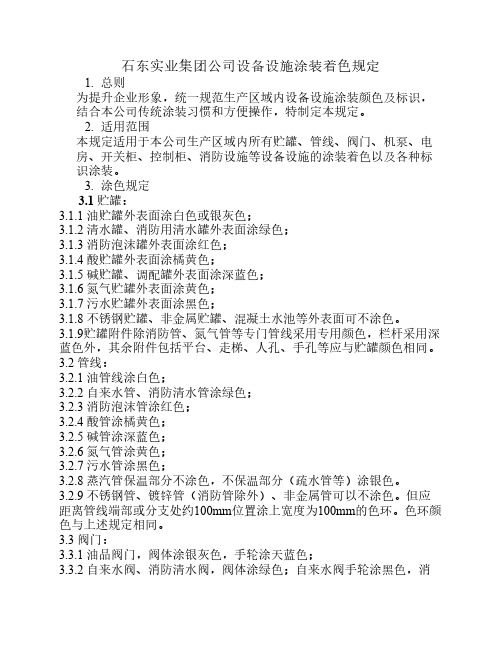

石东实业集团公司设备设施涂装着色规定1. 总则为提升企业形象，统一规范生产区域内设备设施涂装颜色及标识，结合本公司传统涂装习惯和方便操作，特制定本规定。
2. 适用范围本规定适用于本公司生产区域内所有贮罐、管线、阀门、机泵、电房、开关柜、控制柜、消防设施等设备设施的涂装着色以及各种标识涂装。
3. 涂色规定3.1 贮罐：3.1.1 油贮罐外表面涂白色或银灰色；3.1.2 清水罐、消防用清水罐外表面涂绿色；3.1.3 消防泡沫罐外表面涂红色；3.1.4 酸贮罐外表面涂橘黄色；3.1.5 碱贮罐、调配罐外表面涂深蓝色；3.1.6 氮气贮罐外表面涂黄色；3.1.7 污水贮罐外表面涂黑色；3.1.8 不锈钢贮罐、非金属贮罐、混凝土水池等外表面可不涂色。
3.1.9贮罐附件除消防管、氮气管等专门管线采用专用颜色，栏杆采用深蓝色外，其余附件包括平台、走梯、人孔、手孔等应与贮罐颜色相同。
3.2 管线：3.2.1 油管线涂白色；3.2.2 自来水管、消防清水管涂绿色；3.2.3 消防泡沫管涂红色；3.2.4 酸管涂橘黄色；3.2.5 碱管涂深蓝色；3.2.6 氮气管涂黄色；3.2.7 污水管涂黑色；3.2.8 蒸汽管保温部分不涂色，不保温部分（疏水管等）涂银色。
3.2.9 不锈钢管、镀锌管（消防管除外）、非金属管可以不涂色。
但应距离管线端部或分支处约100mm位置涂上宽度为100mm的色环。
色环颜色与上述规定相同。
3.3 阀门：3.3.1 油品阀门，阀体涂银灰色，手轮涂天蓝色；3.3.2 自来水阀、消防清水阀，阀体涂绿色；自来水阀手轮涂黑色，消防清水阀手轮涂红色；3.3.3 消防泡沫阀阀体及手轮涂红色；3.3.4 酸阀，阀体涂银灰色，手轮涂橘黄色；3.3.5碱水阀，阀体涂银灰色，手轮涂深蓝色；3.3.6 氮气阀阀体及手轮涂黄色；3.3.7 污水阀阀体及手轮涂黑色；3.3.8 蒸汽阀阀体及手轮涂银色；3.3.9 不锈钢阀、铜铝制阀门、非金属整体阀门阀体可不涂色，但手轮涂色与上述规定相同。
工业管道颜色及标识规范
1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色.识别符号：用以识别工业管道内的物质名称和状态的记号.危险标识：表示工业管道内的物质为危险化学品.消防标识：表示工业管道内的物质专用于灭火.4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表.其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识.当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m.中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定.当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a 物质全称.例如：氮气、硫酸、甲醇.b 化学分子式.例如：N 2、H 2SO 4、CH 3OH. 物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示.5.2.2当基本识别色的标识方法采用中d 和e 时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的.物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用. 和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定.6.安全标识 危险标识a 适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识.b 表示方法：在管道上涂150mm 宽黄色,在黄色两侧各涂25mm 宽黑色的色环或色带,安全色范围应符合GB2893的规定.c 表示场所：基本识别色的标识上或附近. 消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号.标识部位、最小字体应分别符合、的规定.7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字.通风管道塑料管除外一律涂灰色.对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色.对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色.对于保温涂沥青的防腐管道,均不涂色.。
医药工业设备及管路涂色的规定
医药工业设备及管路涂色的规定本规定是根据医药工业实际并参考《工业管路的基础识别色和识别符号》（GB7231-87）、《电气安装工程施工及验收规范》（GB232-82）等国家标准而制定。
本规定所采用的颜色均在《漆膜颜色标准样本》（GB3181-82）、《安全色》（GB2893-8 2）及（GB7231-87）规定颜色范围内。
1.设备涂色1.1定型设备的涂色按制造厂的出厂原色或涂淡绿色或珍珠色。
1.2非标设备涂色1.2.1室内非标设备应涂深绿色或淡灰色。
1.2.2室外非标设备应涂淡灰色或铝色。
1.3不锈钢、有色金属、非金属设备不涂色，如需涂色按1.2规定。
1.4进口设备涂色，按进口设备原色。
2.仪表涂色2.1表壳的涂色按制造厂的出厂原色，如需涂色，氨用压力表壳涂黄色，氧用压力表壳涂浅蓝色，氢用压力表壳涂深绿色，氯用压力表壳涂黄褐色，燃料气用压表壳涂红色，其余表壳涂黑色或中灰色。
2.2仪表盘、仪表箱涂淡绿色或淡灰色。
2.3槽架、支架涂淡灰色。
2.4气动引线、供风管涂浅蓝色。
2.5压力引线涂深绿色。
2.6汇线槽、补偿导线、电源线套管、信号线套管均涂黑色。
3.电器装置涂色3.1变压器、高压和低压开关柜、油开关、配电箱、配电盘的涂色按制造厂出厂原色。
3.2三相交流母线涂色按如下规定：A相---黄色；B相---绿色；C相---红色；零相---黑色。
3.3电线管涂黑色。
4.阀门涂色4.1阀体涂色按如下规定：阀体材质为铸铁---- 黑色；阀体材质为碳钢---- 中灰色；阀体材质为不锈钢---- 不涂色；阀体材质为合金钢---- 蓝色。
4.2阀门的手轮涂色按如下规定：密封圈材料为铜---- 红色；密封圈材料为巴式合金---- 黄色；密封圈材料为不锈钢---- 浅蓝色；密封圈材料为硬橡胶----绿色。
4.3除4.1及4.2的规定外，应符合阀门产品样本的规定。
5.钢结构涂色5.1操作台、支架、梯子涂淡灰色。
5.2扶手及栏杆涂黄色。
污水处理厂管道设备涂色标准
污水处理厂管道设备涂色标准附件：某某有限责任公司管道和设备涂色标准一、范围本标准规定了某某有限责任公司下属污水处理厂和泵站工艺管道和设备涂色及安全色的要求。
本标准适用于某某有限责任公司下属污水处理厂和泵站。
二、术语1、识别色用于区分管道中介质的颜色标识，管道识别色采用色环方式。
2、保护色管道其他部分需要防腐，涂料的颜色称保护色。
3、管本色其他不需要防腐的外露部分称管本色。
三、管道涂色规定1、识别色1.1、城市污水处理厂管道识别色应符合表1的规定。
表1 城市污水处理厂管道识别色1.2、识别色使用方法，在管道上涂刷150mm的色环。
1.3、如果管道识别色与保护色或管本色相近不易识别时，应在识别色与保护色或管本色之间用对比明显的白色或黑色涂刷宽150mm的色环。
1.4、识别色色环应涂刷在所有管路的交叉点、阀门和穿孔两侧的管道上以及其他需要识别的部位。
1.5、色环的间隔一般情况下为5m。
2、保护色2.1、保护色应同识别色有明显区别。
2.2、城市污水处理厂管道保护色宜符合表2的规定。
表2 城市污水处理厂管道保护色2.3、下列情况不考虑保护色的颜色a）受特殊环境影响，必须选用某种只有一种颜色的涂料才能耐用时，可涂该种单色涂料；b）涂沥青防腐；c）室外地沟内管道防腐。
3、管本色下列管道为管本色，可不涂保护色。
a）不锈钢管、铝管、塑料管；b）保温管外包铝板、镀锌板；c）采用铝筒保温的管道。
四、设备涂色规定城市污水处理厂设备涂色应符合表3的规定。
表3 城市污水处理厂设备涂色五、安全色规定城市污水处理厂安全色应符合表4的规定。
表4 城市污水处理厂安全色六、识别符号1、当数种管道同时出现在一起，有误用可能或易发生安全事故时，管道上应标注介质名称及介质流向。
2、介质名称采用中文全称、化学符号或英文全称的方法识别。
3、介质名称、介质流向应采用对比明显的黑色或白色在管道上涂刷。
4、介质名称、介质流向标识尺寸：七、其他1、安全色每年应至少检查一次，当发现颜色有污染或有变化褪色时，应及时涂色。
工业设备和管道色标基本要求

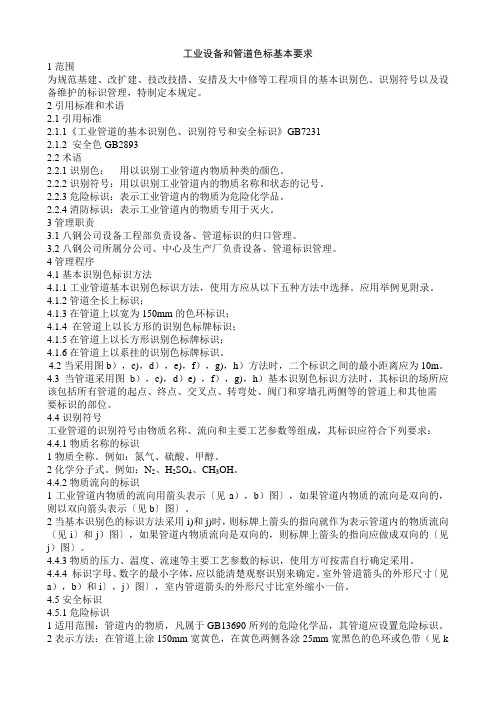

工业设备和管道色标基本要求1范围为规范基建、改扩建、技改技措、安措及大中修等工程项目的基本识别色、识别符号以及设备维护的标识管理，特制定本规定。
2引用标准和术语2.1引用标准2.1.1《工业管道的基本识别色、识别符号和安全标识》GB72312.1.2 安全色GB28932.2术语2.2.1识别色：用以识别工业管道内物质种类的颜色。
2.2.2识别符号：用以识别工业管道内的物质名称和状态的记号。
2.2.3危险标识：表示工业管道内的物质为危险化学品。
2.2.4消防标识：表示工业管道内的物质专用于灭火。
3管理职责3.1八钢公司设备工程部负责设备、管道标识的归口管理。
3.2八钢公司所属分公司、中心及生产厂负责设备、管道标识管理。
4管理程序4.1基本识别色标识方法4.1.1工业管道基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录。
4.1.2管道全长上标识；4.1.3在管道上以宽为150mm的色环标识；4.1.4 在管道上以长方形的识别色标牌标识；4.1.5在管道上以长方形识别色标牌标识；4.1.6在管道上以系挂的识别色标牌标识。
4.2当采用图b），c)，d），e)，f），g)，h）方法时，二个标识之间的最小距离应为10m。
4.3 当管道采用图b），c)，d）e) ，f），g)，h）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
4.4识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：4.4.1物质名称的标识1物质全称。
例如：氮气、硫酸、甲醇。
2化学分子式。
例如：N2、H2SO4、CH3OH。
4.4.2物质流向的标识1工业管道内物质的流向用箭头表示〔见a），b）图〕，如果管道内物质的流向是双向的，则以双向箭头表示〔见b〕图〕。
2当基本识别色的标识方法采用i)和j)时，则标牌上箭头的指向就作为表示管道内的物质流向〔见i〕和j）图〕，如果管道内物质流向是双向的，则标牌上箭头的指向应做成双向的〔见j）图〕。
管道的涂色与标志有哪些规定
管道的涂色与标志有哪些规定（1）管道涂色与标志的规定在工业企业里，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态及有利于管道运行管理、维修、安全等方面考虑，通常采取以下三种方法进行管道的涂色与标志。
1）一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，并标出介质的流向作为标志。
2）如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标志。
3）如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标志。
由于管道工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标志应根据具体工程情况进行选用，以易于操作、方便管理及维修为原则。
（2）色环及识别符号的涂装要求1）色环的间距应分布均匀，便于观察，一般在直管段上其问距以5m左右为宜。
色环的宽度可按管径大小来确定，外径（包括绝热层）在150mm以内者，色环宽度可采用50mm；外径在150-300mm之间，色环宽度为70mm；外径在300mm以上者，色环宽度为100mm。
2）色环，流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3）输送的流体如果是双向流动的，应标出两个相反方向的箭头。
箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4）当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mmx150mm的矩形。
标牌上应标明流体名称，标出介质流向。
机械设备颜色规定
机械设备颜色规定全厂机械设备统一颜色规定一、通用设备：1、安全防护罩。
（包括传动罩、皮带链条罩等）（鲜红色）2、所有设备安全防护栏杆。
白、红色每段20公分1.2米高（红白相间）3、消防箱、消防泡沫水管。
（鲜红色）4、消防水管。
（鲜红色）5、其它水管。
（蓝色）6、供油管道。
（红色）7、空气管 (蓝色)8、高压空气瓶0-30Kg/c㎡。
（银色）9、电柜电箱。
（灰白色）10、电机。
（橙黄色）11、人行桥架。
（蓝色）12、立柱棚架。
（灰色）13、危险地段立柱。
（红、白相间）14、楼梯。
（踏板用花纹钢板做）（蓝色）15、楼梯扶手。
（15-1寸镀锌管做）（蓝色）16、工具箱。
（灰白色）17、水箱。
（蓝色）18、电葫芦及导轨。
（红色）19、风机。
（灰色）20、货架。
（灰白色）21、车间隔离栏。
（红白相间）22、热水箱。
（橙色）23、线槽。
（银白色）24、铲、叉车。
（原色）25、工作台（灰白色）26、斗车 (铁红色)27、摆线针（橙黄色）28、车间大门（蓝色）二、抛光设备：1、抛光机主体。
（绿色）2、抛光机磨盘及电机。
（橙黄色）3、所有电机及变速器。
（橙黄色）4、刮平机主体。
（银灰色）5、打腊机主体。
（银灰色）6、抛光线所有线架。
（银灰色）7、变形平台（银灰色）8、磨块架（银灰色）三、原料设备：1、球磨机。
（橙黄色）2、变速器。
（中灰色）3、输送带支架。
（中灰色）4、吊笼。
（红色）5、吊笼安全门。
（红色）6、所有平台。
（灰色）7、入料口安全盖板。
（红色）8、中转罐。
（银灰色）9、料罐。
（原色）10、柱塞汞。
（黄色）11、喷雾塔。
（橙黄色）12、柱塞汞蓄能气罐。
（黄色）13、热风炉（橙黄色）14、浆管（原色）15、焦油管（黄色）16、焦油罐（中灰色）四、窑炉设备：1、窑头储坯架。
（银灰色）2、窑炉支架、干燥支架。
（红色）3、窑炉主体、干燥主体。
（浅黄色）边红色4、釉线支架、压机翻转台、辊台（灰白色）5、助燃风机管道。
