制作光缆牵引端-课件(精)
电缆终端头制作课件PPT优质课件
电缆头制作
终端头(带应控管)位置的确定
£ 从外半导电切口处向下量确定尺寸，用红绿黄 胶带在此做永久标志，并以此为收缩冷缩管的 起点
£ 建议：终端头收缩前可以先压鼻子，终端头收 缩到鼻子上时不要超过10mm
£ 切记：带应控管的终端头是出厂时的额定长度 不能剪短
电缆头制作
涂抹硅脂
❖ 作用：填充主绝缘表面空隙，减少局部放电。
上防锈漆，氧化层 • 钢铠打磨结束，仍用恒力弹簧固定
电缆头制作
接地及三岔口部分密封
接地要点：
a) 用恒力弹簧进行接地线的固定 b) 钢铠接地与铜屏蔽带接地分开 c) 钢铠接地后，在弹簧及钢铠外绕包
胶带，使铜屏蔽接地与钢铠接地部分绝缘 d) 接地线应被防水密封条紧密包裹,以防水
汽沿接地线渗入
电缆头制作
• 对于不可剥离半导电层，用玻璃刮 • 半导电层切口要整齐，不得有尖角 • 半导电层切口处绝对不能有刀痕
注意：电缆预处理过程中要求最高 的一个步骤，需谨 慎操作！！！
电缆头制作
剥除电缆外半导电层
注意 外半导电层的切除工艺非常重要！
电缆头制作
打磨主绝缘
• 用不导电的砂纸打磨主绝缘层，砂纸最大颗粒 不超过120目。
里, 不允许从外穿进柜子内
电缆头制作
绕包胶带 完成顶端绝缘密封
• 端子压接部分及主绝缘外露部分绕包胶带 • 在端子及绝缘空隙处绕包Scotch23胶带时,
应拉伸,拉伸率为原长的100%，填满空隙 • 最外层绕包＃70 胶带要求压接冷缩管 • 绕包Scotch70硅橡胶带时,无需用力拉伸,最后收尾时
电缆头制作
• 开剥电缆时，参照安装说明图纸，不同型号 产品的电缆预处理开剥尺寸不尽相同。
通信线路工程之光缆接续课件
• ②帐篷，长途光缆施工，为防止风抄、雨雪等影响，在 帐篷中接续非常必要。长途光缆一个作业小组需2个帐篷 (接续、监测)。对于采用流水作业方法时，还应增加一顶 帐篷。
• ③车辆满足需要。
•通信线路工程之光缆接续
•通信线路工程之光缆接续
•5
• 5. 光缆接头余留和接头盒内的余留应留足，光缆余留一 般不少于7m，接头盒内最终余留长度应不少于60cm。
• 6. 光缆接续注意连续作业，对于当日无条件结束的光缆 接头，应采取措施，防止受潮和确保安全。
• 7. 光纤接头的连接损耗，应低于内控指标，每条光纤通 道的平均连接损耗，应达到设计文件的规定值。
•通信线路工程之光缆接续
•1
• 1. 光缆接续安装的一般要求
• 1.1 光缆接续、安装工序包括的内容
• 光缆接头包括以下内容：
• 1．光缆接续准备，护套内部组件安装； • 2．加强件连接或引出；
• 3. 铝箔层、铠装层连接或引出； • 4．远供或业务通信用铜导线的接续；
• 5．光纤的连接及连接损耗的监控、测量、评价和 余留光纤的收容；
•通信线路工程之光缆接续
•21
• 4. 光缆成端接续
• 光缆成端接续是光缆在机房接续或光交的接续，局内一 般有ODF架和终端盒，室外有光交和光分。
• 4.1 光缆成端方式
• 光缆线路到达终端局、中继站需与光端机或中继器相连 接，这种连接称为光缆的成端。按成端的材料或场合分 有如下几种：
• 4.1.1 直接终端方式
• 对于光缆传输线路，据国内外统计，故障发生概率最高的 是在接头部位。这些故障一般表现为光纤接头劣化、断裂 ，铜导线绝缘不良，护套进水等。上述故障不仅取决于光 缆连接护套的方式、质量．而且包括内部光纤接头增强保 护方式、材料的质量。同时故障与光缆接续工艺、责任心 等因素都有着密切的联系。
光缆的牵引方法
光缆的牵引方法有很多，以下提供两种常用的方法：
1. 定滑轮牵引法：首先在引上和引下两处的电杆上固定好布放光缆用的大滑轮，然后在每杆档内的吊线上每隔10\~20m挂一个小滑轮（导引滑轮），并将牵引绳穿放入小滑轮内。
之后，做好牵引头，并将牵引绳与光缆连接好，准备布放。
当采用人工牵引时，人工推动光缆盘逐渐将光缆放出，然后每隔一根电杆设一个人上杆进行辅助牵引（必要时在角杆上装设导引滑轮）。
在牵引端逐渐收紧牵引绳，使光缆慢慢放出。
当单盘光缆较长时，一般分两次布放：即在布放完前半盘后，就地倒“8”字，再向另一个方向布放后半盘。
当采用机械牵引时，机械牵引主机应置于收缆端，辅助牵引机置于架设路由的适当位置。
在放缆端架起待放的光缆盘，人工推动光缆盘使光缆从盘的上方逐渐放出，以机械代替人工牵引，达到布放光缆的目的。
2. 导向滑轮牵引法：在长距离架空铺设光缆时采用导向滑轮。
采用牵引绳（用直径为13mm的绳套绑扎光缆）将一端用线预先装入吊线线槽内；在架杆和吊线上预先挂好滑轮，每隔20\~30m安装1个导引小滑轮，在另一端电杆部位安装1个大号滑轮，将牵引绳按顺序通过滑轮，直至到达光缆所要牵引的另一端头。
施工中一般光缆分多次牵引。
请根据实际情况选择合适的光缆牵引方法，必要时咨询专业人
士。
光缆培训课件.
光缆专业基础知识光纤通信是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。
当今，光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，已成为世界通信中主要传输方式。
特点：（1)通信容量大、传输距离远；一根光纤的潜在带宽可达20THz。
采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。
400Gbit/s系统已经投入商业使用。
光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比任何传输媒质的损耗都低。
因此，无中继传输距离可达几十、甚至上百公里。
(2)信号干扰小、保密性能好；(3）抗电磁干扰、传输质量佳，电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。
(4）光纤尺寸小、重量轻，便于铺设和运输；(5）材料来源丰富，环境保护好，有利于节约有色金属铜。
(6）无辐射，难于窃听，因为光纤传输的光波不能跑出光纤以外。
(7)光缆适应性强，寿命长。
(8）质地脆，机械强度差。
(9）光纤的切断和接续需要一定的工具、设备和技术。
(10）分路、耦合不灵活。
(11）光纤光缆的弯曲半径不能过小（>20cm）(12）有供电困难问题。
一、光缆型号光缆型号一般由五个部分组成，第一部分表示分类，第二部分表示加强构件，第三部分派生（形状、特性等），第四部分表示护层，第五部分表示外护层。
1、分类GY 通信用室外光缆，GM 通信用移动式光缆，GJ 通信用室内光缆，GS 通信用设备内光缆，GH 通信用海底光缆，GT 通信用特殊光缆，GR 通信用软光缆2、加强构件无金属构件，F 非金属加强构件，G 金属重型加强构件，H 非金属重型加强构件3、光缆结构特性无层绞式结构，S 光纤松套被覆结构，J 光纤紧套被覆结构，D 光纤带结构，G 骨架槽结构，X 中心管式结构，T 填充式结构，B 扁平结构，Z 阻燃结构，C 自承式结构，E 护层椭圆截面4、光缆护套Y 聚乙烯，V 聚氯乙烯，F 氟塑料，U 聚氨脂，E 聚脂弹性体A 铝带-聚乙烯粘结护套，S 钢带-聚乙烯粘结护套，W 夹带钢丝的钢带-聚乙烯粘结护套，L 铝，G 钢，Q 铅5、光缆外护套（1）铠装0 无铠装，2 双钢带，3 细圆钢丝，4 粗圆钢丝，5 皱纹钢带6 双层圆钢带（2）外被层或外套1 纤维外护套，2 聚氯乙烯护套，3 聚乙烯护套，4 聚乙烯护套加敷尼龙护套，5 聚乙烯管常用型号列表：名称型号结构特点敷设方式中心管式光缆GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话层绞式光缆GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋GYTA53室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY53室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA33室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、单细钢丝铠装聚乙烯外护层光缆爬坡直埋GYTY53+33室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套+单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY53+333室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套+ 双细钢丝铠装聚乙烯外护层光缆直埋、水底光纤带光缆GYDXTW室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网GYDTY53室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDGTZY室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯烃粘结护层光缆架空、管道、接入网非金属光缆GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域GYFTY03室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTCY室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8 字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光缆GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合GYTY54室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合室内光缆GJFJV室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线GJFJZY室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDBZY室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃护层光缆室内尾纤或跳线下图为实际光缆的外层标示：上图所表示的光缆与及意思是：室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆。
知识点光缆接续课件.
1．光缆接续的内容
（1）光缆接续准备；
（2）护套内部组件安装； （3）加强件连接或引出；
（4）铝箔层、铠装层连接或引出；
（5）远供或业务通信用铜导线的接续； （6）光纤的连接及连接损耗的监控、测量、评价和余留光纤的收容； （7）接头盒内对地绝缘监测线的安装；
（8）光缆接头处的密封防水处理；
（9）接头盒的封装（包括封装前各项性能的检查）； （10）接头处余留光缆的妥善盘留；
13.2.2 光缆接续的特点
（1）全程接头数量少 – 由于光缆平均盘长约2km，长距离中继段盘长3～4km，甚至可达5km。节省工 程费用，提高系统的可靠性。 （2）接续技术要求高 – 连接损耗要求高：目前连接损耗行业标准为小于0.08dB，有些网络的标准已提 高到小于0.04dB。 – 操作工艺要求高：光缆接 续的核心是光纤的连接，而光纤是直径为125μm的玻 璃丝，连接时精度要求非常高。 – 机具、环境要求高：光纤的连接需要实现连接端面的对接，尤其是单模光纤要 实现纤芯部分仅8μm左右的对准，必须在非常清晰的环境中进行，并应使用性 能非常好的工（器）具才能完成。 （3）接头盒内必须有余留长度 – 光纤由于接续、维护的需要在接头盒内必须有符合规定的（一般在60cm以上） 余留。 （4）接续装置机械可拆卸再连接 – 由于光缆一般不采用高温封合，通常采用机械连接方式，为了施工中或维护中 便于处理故障，要求接续部位能拆卸和再连接。
多数采取过桥线连接，即用一金属线将两 侧光缆的金属护层连通。 • 金属护层包括防潮层和铠装层，即铝箔层和钢带或钢丝铠装层。金属 •埋式光缆多数为皱纹钢带铠装层，部分埋 导线与金属层连接处，可以通过带螺丝的 • 护层根据工程设计分为电气连通和断开引出监测两种方式。 接线柱连接或采取带齿的连接片通过压接 式、爬坡、小水坡为细钢丝铠装层。 – ①铝箔层的连接 方式连通。 •在需要连通时，可用过桥引线焊接在铠装 – ②铠装层的连接 •层上或由护套内金属构件连通，不需要连 若电气不连通而要求引出作监测时，用两 根导线从两侧或一侧引出。 通时可不作连接。 •当需要引出作光缆外护层绝缘监测时，按 护套工艺要求由护套内引出或在护套外作 外护层切口通过热可缩管恢复方法引至监 测标石或接地。

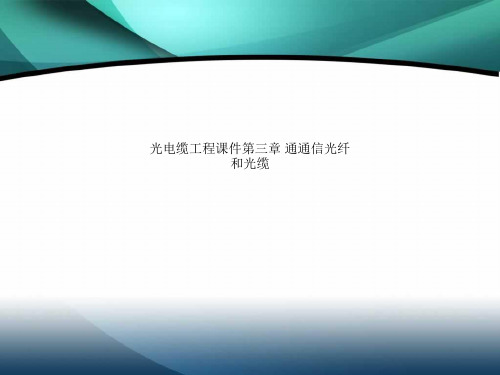

光电缆工程课件第三章 通通信光纤和光缆
3.1.1 项目一 光缆开剥
4. 操作步骤 (1)根据光缆的实际情况选择适当工具，按照具体 要求对光缆进行开剥。 (2)去除油膏，处理加强芯及金属护层。
3.1.1 项目一 光缆开剥
5. 教学评估 (1)工作任务：看是否符合计划方案，是否合理， 包括分工是否明确、是否经过相互配合完成工作任务、 工作任务完成所需的时间等。 (2)工作质量：对完成工作任务所需时间和完成任 务的效果的综合评价。 (3)工作技能：工作思路和方法是否有创新点；是 否有助于相近学科的学习和研究。 (4)工作态度与责任感：各小组的工作是否恰如其 分，对职业素养的提高是否有帮助
观察了解2M头的应用，并仔细观察2M头的制作
工艺。
•
(2)学生分组：以2人为一组，按照项目要求
各自独立完成工作。
•
(3)学生讨论：明确分组以后各组围绕2M塞
绳作用、制作当中应注意的问题加以讨论，根据
讨论结果及操作步骤进行实训。
•
(4)教师审核：教师审核各组提出的方案是否
正确，存在哪些问题。
• 4. 操作步骤
3.2.2 光缆基本结构及性能
图3-3芯子单元12芯多用途室内光缆
图3-2多芯室内光缆实物图
端面
3.2.2 光缆基本结构及性能
•
②分支光缆
•
分支光缆用于光纤的独立布线或分支。分支光缆分三
种不同的结构：2.7mm子单元适合于业务繁忙的应用；
Hale Waihona Puke 2.4mm子单元适合于业务正常的应用；2.0mm子单元适合
3.2.1 常用光缆分类
• 4．按缆中光纤状态分类 • 按光纤在光缆中是否可自由移动的状
态，光缆可分为松套光纤光缆、紧套光纤 光缆和半松半紧光纤光缆。 • 松套光纤光缆的特点是光纤在光缆中 有一点的自由移动空间，这样的结构有利 于减少外界机械应力(或应变)对涂覆光纤的 影响，即增强了光缆的弯曲性能。
《光缆布线技术》课件
VS
详细描述
在铺设与固定过程中，需要遵循相应的标 准和规范，如《通信线路工程设计规范》 等。同时，需要使用专业的光缆铺设工具 和技术，如牵引绳、滑轮等，确保光缆在 铺设过程中不受损伤。此外，还需要对光 缆进行固定，防止其受到外力影响和机械 损伤。
04
光缆布线中的问题与解决 方案
光缆故障定位与排除
的环境条件。
案例分析
该方案具有高适应性、高可靠性、高耐久 性等特点，满足了特殊环境下对光缆布线
的特殊要求。
案例介绍
某海上风电场采用了特殊环境适应性光缆 布线方案，通过强化防护措施和特殊材料 选择，实现了在复杂环境下的稳定运行。
实际应用
该方案已成功应用于多个特殊环境，如海 上风电场、山区通信站等，提高了特殊环 境下通信的可靠性和稳定性。
案例分析
实际应用
该方案具有高密度、易扩展、易维护等特 点，满足了数据中心不断增长的光缆布线 需求。
该方案已成功应用于多个大型数据中心， 提高了数据传输效率和可靠性。
城市通信网络的光缆布线案例
城市通信特点
城市通信网络需要覆盖广泛、接入灵活、维护方便的光缆布线方案， 以满足城市各个角落的通信需求。
案例介绍
详细描述
根据传输模式的不同，光缆可以分为单模光缆和多模光 缆。单模光缆只传输单一模式的光信号，适用于长距离 传输；多模光缆可以传输多个模式的光信号，适用于短 距离传输。根据光纤类型的不同，光缆可以分为单芯光 缆和多芯光缆。单芯光缆只有一根光纤，而多芯光缆有 多根光纤。光缆的结构包括缆芯、护套和加强构件等部 分。缆芯是光缆的核心部分，由多根光纤组成；护套保 护光纤不受外界环境的影响；加强构件提供光缆的机械 强度。
缆损坏。
张力控制措施
光缆专业培训讲义ppt课件
;
6
松套层绞式
光缆的基础知识－光缆结构
中心束管式
松套管材料本身具有耐水解特性和较 高的强度，抗压、抗拉性能强和温度特 性好
;
光缆体积小、重量轻。最大盘长可达 14公里，减少了敷设过程中的接续点， 提高了光缆的传输质量。
维护简单易行，易于开剥，特别是中
间开剥。
7
光缆的基础知识－光缆结构
光缆松套管及光纤颜色排列
;
25
光缆的敷设方式－架空杆路敷设
拉线、吊线规格及选用原则
钢绞线：有7/1.6、7/1.8、7/2.0、7/2.2、7/2.6、7/3.0
杆路吊线选用原则： 轻负荷区一般选用7/2.2。
吊线的建筑方法：穿钉夹板法，抱箍法。
拉线种类：角杆拉线、顶头（终端）拉线、防风拉线、防
凌拉线、跨越杆拉线、平衡拉线、高桩拉线、吊
光缆的敷设方式－架空杆路敷设
架空杆路敷设方式的种类 挂钩式：将光/电缆用挂钩吊挂在吊线上，很常
用。 绑扎式：将光/电缆于吊线用扎线帮扎在一起，一
般为挂钩式的补充方式，用于比较陡的上 /下坡，或者电缆防盗。 挂肚式：在杆路上架设平行的两条吊线，中间挂上 挂肚，常用于在电缆/光缆比较多而有不 具备建筑管道条件时。
常见的井盖种类：水泥盖、铁盖、高强度纤维水泥盖。 人/手井内铁件：支架、托板、拉力环、积水罐
;
15
光缆的敷设方式－管道敷设
电信手井——60×80cm
电信人井
;
16
• 电信人井
光缆的敷设方式－管道敷设
电信手井井盖——铁盖
电信人井井盖——铁盖
;
17
打开的人井
光缆的敷设方式－管道敷设
管孔排列、抹八字
综合布线系统第2版第8章光缆布线施工技术ppt课件
第8章光缆布线施工技术
8.1.1 光缆布线的施工准备
1．确定光缆敷设方法 主要是强调光缆布线时光缆的现场敷设方法及工艺。根据通信网络的连 接方式，光缆及敷设方法主要有： ①智能建筑、智能小区等与Internet的连接，即LAN与WAN或MAN之间 的连接，通常所采用的光缆多为单模光纤，敷设光缆的方式宜采用地 下管道或光缆沟敷设方式； ②智能小区内建筑物之间的连接，可以视为LAN与LAN之间的连接，所 采用的光缆多为多模光纤，也可采用单模光纤，敷设光缆的方式宜采 用地下管道或光缆沟敷设方式； ③建筑物中的干线子系统，所采用的光缆多为多模光纤，敷设光缆的方 式主要采用电缆桥架方式； ④全光纤网中的配线子系统，所采用的光缆多为多模光纤，敷设光缆的 方式主要采用直埋缆线方式，或管道方式，或电缆桥架方式。
245+/10
3. 2
0. 8
200
500
单模
008
9.3+/0.5
125+/-2
1300n 1500n m m -0.45 0. 3
- - 3. 5
0. 275
1. 495
1. 49
18 - - - -
1. 472
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
综合布线系统(第2版)
第8章光缆布线施工技术
2．备料 ①光缆长度估算。一般地，所备光缆的长度应大于或等于综合布线设计的长度， 以避免在施工中出现实际光缆短于设计长度而返工的现象； ②光缆、配线架、信息插座、信息模块等落实购货厂商，并确定提货日期； ③不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线辅料就位； ④供电导线、电器设备安全措施（供电线路必须按民用建筑标准规范进行）。
光缆教学课件汇总ppt
光纤的光学特性
2．最大理论数值孔径（NAmax）
最大理论数值孔径的定义为：
Nm Aax(n12n2 2)1/2
其中，n1为阶跃光纤均匀纤芯的折射率（梯度光纤为纤芯中心 的最大折射率），n2为均匀包层的折射率。
19
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
13
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1.1.2
光纤的分类
4．单模光纤的分类
（4）G.654光纤
G.654光纤是截止波长移位的单模光纤。其设计重点是降低1 550nm的衰减，其零色散点仍然在1 310nm附近，因而1 550nm窗口
光纤的分类
4．单模光纤的分类
（1） G.651光纤 ：多模渐变型光纤，中小容量、中短距离。 （2）G.652光纤
G.652光纤，也称标准单模光纤（SMF），是指色散零点（即色 散为零的波长）在1 310nm附近的光纤。
（3）G.653光纤 G.653光纤也称色散位移光纤（DSF），是指色散零点在1
550nm附近的光纤，它相对于G.652光纤，色散零点发生了移动，所 以叫色散位移光纤。
7
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1.1.2
光纤的分类
1．按传输模数分类
传播模式概念：当光在光纤中传播时，如果光纤纤芯的几何 尺寸远大于光波波长时，光在光纤中会以几十种乃至几百种传播 模式进行传播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《线务工程》课程
制作光缆牵引端
主讲：郑玉红
目 录
01 光缆牵引端头概述
02 牵引端头的要求
03 牵引端头的种类和制作方法
1芯线不应受力，其 张力的75%一般由中心加强件（芯）承担，外护 <TITLE> 层受力不足 25%（钢丝铠装光缆除外）。 对于光缆敷设，尤其管道布放，光缆牵引端头制 作是非常重要的工序。 光缆牵引端头制作方法是否得当，它直接影响光 纤的传输特性。 如果没有掌握光缆牵引的特点和制作合格的牵引 端头的方法，可能会发生外护套被拉长或脱落以 及光纤断裂的严重后果。
小结
光缆牵引端头有简易式、夹具式、预制型和网套 式四种类型。 对于光缆敷设，尤其管道布放，光缆牵引端头制
作是非常重要的工序。
通信技术专业教学资源库 石家庄邮电职业技术学院
谢谢
主讲： 郑玉红
