基于RFID技术低功耗手持设备的设计
基于RFID物流定位系统手持查询终端的设计
龙源期刊网

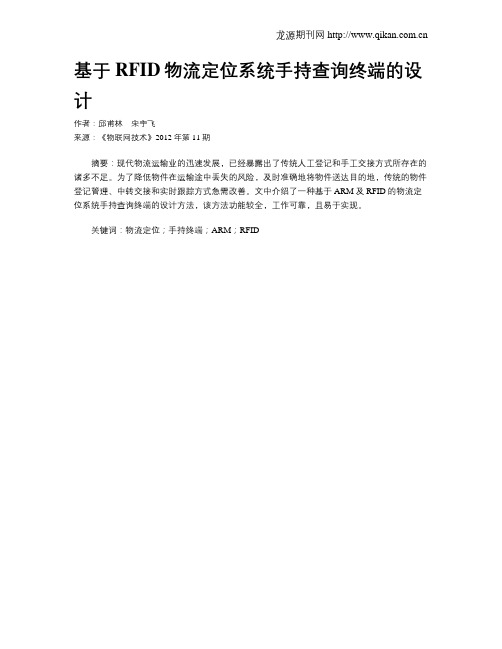

基于RFID物流定位系统手持查询终端的设计
作者：邱甫林宋宇飞
来源：《物联网技术》2012年第11期
摘要：现代物流运输业的迅速发展，已经暴露出了传统人工登记和手工交接方式所存在的诸多不足。
为了降低物件在运输途中丢失的风险，及时准确地将物件送达目的地，传统的物件登记管理、中转交接和实时跟踪方式急需改善。
文中介绍了一种基于ARM及RFID的物流定位系统手持查询终端的设计方法，该方法功能较全，工作可靠，且易于实现。
关键词：物流定位；手持终端；ARM；RFID。

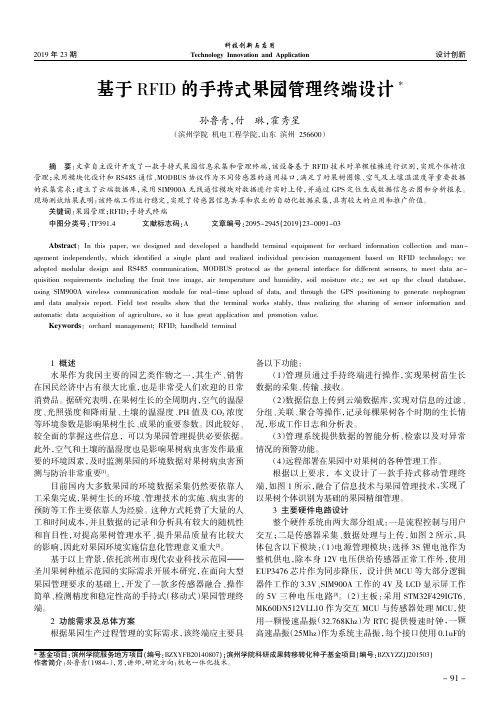

基于RFID的手持式果园管理终端设计
2019年23期设计创新科技创新与应用Technology Innovation and Application基于RFID 的手持式果园管理终端设计*孙鲁青，付琳，霍秀星（滨州学院机电工程学院，山东滨州256600）1概述水果作为我国主要的园艺类作物之一，其生产、销售在国民经济中占有很大比重，也是非常受人们欢迎的日常消费品。
据研究表明，在果树生长的全周期内，空气的温湿度、光照强度和降雨量、土壤的温湿度、PH 值及CO 2浓度等环境参数是影响果树生长、成果的重要参数。
因此较好、较全面的掌握这些信息，可以为果园管理提供必要依据。
此外，空气和土壤的温湿度也是影响果树病虫害发作最重要的环境因素，及时监测果园的环境数据对果树病虫害预测与防治非常重要[1]。
目前国内大多数果园的环境数据采集仍然要依靠人工采集完成，果树生长的环境、管理技术的实施、病虫害的预防等工作主要依靠人为经验。
这种方式耗费了大量的人工和时间成本，并且数据的记录和分析具有较大的随机性和盲目性，对提高果树管理水平、提升果品质量有比较大的影响，因此对果园环境实施信息化管理意义重大[2]。
基于以上背景，依托滨州市现代农业科技示范园———圣川果树种植示范园的实际需求开展本研究，在面向大型果园管理要求的基础上，开发了一款多传感器融合、操作简单、检测精度和稳定性高的手持式（移动式）果园管理终端。
2功能需求及总体方案根据果园生产过程管理的实际需求，该终端应主要具备以下功能：（1）管理员通过手持终端进行操作，实现果树苗生长数据的采集、传输、接收。
（2）数据信息上传到云端数据库，实现对信息的过滤、分组、关联、聚合等操作，记录每棵果树各个时期的生长情况，形成工作日志和分析表。
（3）管理系统提供数据的智能分析、检索以及对异常情况的预警功能。
（4）远程部署在果园中对果树的各种管理工作。
根据以上要求，本文设计了一款手持式移动管理终端，如图1所示，融合了信息技术与果园管理技术，实现了以果树个体识别为基础的果园精细管理。
商用低成本低功耗GPS手持机开发
商用低成本低功耗 GPS 手持机开发概述在现代社会中，人们对于定位服务的需求越来越高，例如导航、物流、地图等等。
GPS（全球定位系统）技术被广泛应用于这些领域，而开发一款商用低成本低功耗的 GPS 手持机，将满足市场的需求并具有广阔的应用前景。
本文将详细介绍商用低成本低功耗 GPS 手持机的开发过程，包括硬件选型、软件开发以及测试和优化等环节。
硬件选型在开发低成本低功耗的 GPS 手持机时，硬件选型是至关重要的一步。
以下是一些值得考虑的硬件选项：处理器选择功耗较低而性能仍足够强大的处理器是开发 GPS 手持机的首要任务。
一般来说，基于 ARM 架构的处理器是一个不错的选择，如 STM32 系列或者 Raspberry Pi。
这些处理器具有良好的功耗控制和丰富的外设接口。
电源管理由于目标是开发低功耗的手持机，电源管理模块是一个必不可少的组件。
该模块可以通过电池电量监控和功耗管理功能来确保设备的持久使用时间。
GPS 芯片选择低功耗且性能稳定的 GPS 芯片是开发 GPS 手持机的重要一环。
一些知名的芯片厂商如 u-blox、Quectel 等都提供高质量的 GPS 芯片，可以满足商业应用的需求。
其他硬件根据实际需求，选择合适的触摸屏、电池、存储器、通信模块等硬件组件。
这些组件应具有低功耗并具备稳定的性能特性。
软件开发软件开发是商用低成本低功耗 GPS 手持机开发过程中的关键一环。
以下是软件开发的几个主要阶段：操作系统选择与移植选择适合嵌入式系统应用的操作系统是关键。
例如，选择 Linux 内核为底层操作系统可以方便进行驱动开发和扩展，同时也能利用 Linux 生态系统中的丰富资源和工具。
驱动程序开发开发 GPS 手持机所需的驱动程序，包括与硬件相关的驱动、电源管理的驱动和感应器的驱动等。
这些驱动程序的开发需要严谨的测试和验证以确保其正确性和稳定性。
定位算法开发根据 GPS 的输出数据，开发相应的定位算法。
超高频无源RFID芯片数字基带的低功耗设计研究的开题报告
超高频无源RFID芯片数字基带的低功耗设计研究的开题报告一、选题背景和意义随着物联网技术的不断发展，RFID技术已成为物联网中最重要的一部分。
目前，无源RFID芯片已广泛应用于物流、供应链、智能交通、智能家居等领域。
无源RFID芯片的数字基带是RFID芯片的关键部分，它负责实现RFID标签的识别、读写等功能。
为了满足物联网需求下的无线通信要求，无源RFID芯片的数字基带必须具有低功耗、高性能、高集成度、低成本等特点。
本课题旨在研究超高频无源RFID芯片数字基带的低功耗设计，实现低功耗、高性能、高集成度的RFID芯片数字基带，为无线通信和物联网领域提供有力的技术支持。
二、研究内容和方法1.研究超高频无源RFID芯片数字基带的低功耗设计原理和方法，并分析其在物联网应用中的重要性和优势。
2.研究数字基带中的关键功能模块，包括解调器、编码器、调制器等，分析其特点和性能需求，并探究与数字基带低功耗设计相关的技术，如调制技术、功率管理技术、无线对时技术等。
3.设计低功耗的数字基带集成电路，包括电路结构设计、电路器件选择、功率管理设计等，实现高性能、高集成度、低功耗的数字基带芯片。
4.使用仿真和实验验证设计的数字基带集成电路的性能指标，如功耗、通信距离、抗干扰能力等，为后续的应用提供技术支持。
三、论文结构本论文分为六个章节：第一章介绍选题的背景和意义，阐述研究内容和方法。
第二章综述无线通信和物联网领域的相关研究，概括超高频无源RFID芯片数字基带的现状和挑战，总结实现低功耗设计的技术手段。
第三章介绍超高频无源RFID芯片数字基带的基本原理和功能模块，分析数字基带低功耗设计的关键技术和方法。
第四章详细介绍数字基带集成电路的设计流程和实现过程，阐述电路结构设计、电路器件选择、功率管理设计等细节，并对设计进行分析和优化。
第五章介绍数字基带集成电路的性能测试方案和结果，分析设计的性能指标以及与现有技术的对比。
第六章总结本文研究工作，对数字基带的低功耗设计进行回顾和展望，提出未来的研究方向和实现方式。
一种低功耗便携式的RFID读写器的设计
一种低功耗便携式的RFID读写器的设计
郑淼淼
【期刊名称】《工业设计》
【年(卷),期】2017(000)008
【摘要】本文提出一种低功耗便携式RFID读写器的设计方案.详细阐述了RFID 读写器的设计原理、硬件结构和软件的设计方法.RFID读写器基于MSP430系列超低功耗单片机进行控制,并结合nRF2401射频芯片以及实时时钟芯片PCF8563,实现读写标签的实时时间记录.该读写器具有较高的实用性和可靠性、成本低、功耗低、具有良好的应用前景.
【总页数】2页(P148-149)
【作者】郑淼淼
【作者单位】淮南市山南开发建设有限公司
【正文语种】中文
【中图分类】TN925
【相关文献】
1.一种简单便携式RFID读写器的设计 [J], 张保华;王智慧
2.一种便携式超高频RFID读写器的设计 [J], 汪大卓;孙玲玲;蔡鹏鹏
3.一种低功耗液晶显示的便携式射频识别读写器系统 [J], 耿淑琴;郭跃;王秀玲;吴武臣
4.一种小型化便携式UHF RFID读写器的实现 [J], 卓建亮;文光俊;李建
5.基于MSP430的便携式低功耗无线读写器的设计 [J], 胡双喜
因版权原因，仅展示原文概要，查看原文内容请购买。
基于nRF24LE1的手持式RFID系统设计
基于nRF24LE1的手持式RFID系统设计
马沛;雷滨滨;陈维佳;文光俊
【期刊名称】《自动化信息》
【年(卷),期】2011(000)009
【摘要】本文介绍了一种基于nRF24LE1射频芯片的手持式RFID系统的设计和实现方法。
采用2．45GHz有源RFID技术，结合ARM嵌入式系统以及倒F型单极天线技术实现了多模块、小型化、多功能的RFID系统。
实测结果表明，所设计的RFID系统的性能能够满足应用需求。
【总页数】3页(P26-28)
【作者】马沛;雷滨滨;陈维佳;文光俊
【作者单位】电子科技大学通信与信息工程学院RFIC研究室,成都611731
【正文语种】中文
【中图分类】TN919
【相关文献】
1.基于RFID的手持式交通违章处罚终端系统设计 [J], 仲伟峰;白兵
2.基于nRF24LE1的有源RFID电子标签的设计 [J], 陈齐慧;文雅;常春
3.基于nRF24LE1和百度地图的校园警情定位系统设计 [J], 陈海生;蔡泽明;陈德宜;邓锐
4.基于RFID的手持式实验设备信息读取终端与系统设计 [J], 俞恩军;吴飞青;
5.基于nRF24LE1的无线报警系统设计与实现 [J], 董一伯;郑重;刘久文;李胤
因版权原因，仅展示原文概要，查看原文内容请购买。
低功耗射频收发器的设计及应用
低功耗射频收发器的设计及应用近年来随着物联网、智能家居等应用的普及，低功耗射频收发器得到了越来越广泛的应用。
本文将围绕低功耗射频收发器的设计和应用展开讨论。
一、低功耗射频收发器的概述低功耗射频收发器是指在收发数据的时候所消耗的电力非常少的射频芯片。
相较于传统的射频芯片，低功耗射频收发器具有功耗低、体积小、成本低、灵活度高等优点。
低功耗射频收发器主要用于无线传输领域，包括短距离无线通信和长距离无线通信等。
比如，它可以被应用在智能家居设备的无线控制、智能门锁的无线开锁以及智能手环、智能手表等健康监测设备中。
二、低功耗射频收发器的设计低功耗射频收发器的设计需要满足以下几个要求：1.低功耗低功耗是低功耗射频收发器的最基本要求。
通过研究射频芯片的工作原理和数据传输过程，射频芯片的设计者可以采用一系列的措施来降低其功耗。
比如采用更低功耗的晶振、采用更高效的调制解调技术等。
2.高集成度高集成度可以让射频芯片更小巧、更灵活、更便捷。
通过其他器件的封装衔接，集成相应的电路器件，如信号处理、调制解调等单元，实现复杂的系统功能。
同时通过IC设计中的缩小工艺节点和提高工艺水平，实现芯片更高密度、更小面积和集成度更高。
3.高可靠性低功耗射频收发器常常应用在一些对可靠性和稳定性要求较高的场景中。
因此，射频芯片的设计者还需要考虑电路结构和信号传输的稳定性等因素。
比如采用参数自校准技术、采用可编程电源管理技术等。
三、低功耗射频收发器的应用低功耗射频收发器应用广泛，主要涉及到以下几个领域：1.无线传输领域在无线传输领域，低功耗射频收发器具有优秀的功耗性能和低成本特点，可以被应用于无线传输的最后一公里距离传输。
比如，智能家居中的Wi-Fi无线传输、蓝牙通信、ZigBee、LoRa等长短距离通信协议的实现。
2.健康监测设备在健康监测设备领域，低功耗射频收发器可以被应用于实现佩戴式智能硬件的数据传输，比如智能手环、智能手表等。
通过低功耗射频芯片的传输，实现对人体健康数据的实时监测和数据传输。
基于嵌入式Linux的RFID手持移动终端的设计与实现的开题报告
基于嵌入式Linux的RFID手持移动终端的设计与实现的开题报告一、选题背景随着物联网技术的发展，RFID技术被广泛应用于物流、零售管理、智能家居、医疗保健等领域。
而移动终端作为一个便携式设备，在RFID 应用方面也有重要的作用。
嵌入式Linux作为企业级操作系统，广泛应用于物联网、智能家居、工业自动化等领域。
基于嵌入式Linux的RFID手持移动终端的设计与实现，可以满足RFID在移动场景应用的需求，提高应用效率和便携性。
二、选题意义本课题的设计与实现，可以推动RFID技术在移动场景的应用，满足人们对于移动化、便携化的需求。
同时，嵌入式Linux作为企业级操作系统，相对于传统嵌入式系统，具有更高的稳定性、可靠性和安全性，有利于RFID应用对数据的保护和管理。
三、研究内容本课题的研究内容主要包括以下方面：1. 学习嵌入式Linux系统的搭建与开发环境的配置2. 研究RFID技术的原理和应用场景，包括标签识别、数据读取与存储等3. 设计并实现基于嵌入式Linux的RFID手持移动终端的硬件和软件系统，包括系统架构、外设驱动、通信协议等4. 对RFID手持移动终端进行测试和调试，并对系统性能和安全进行评估四、预期成果本课题的预期成果主要包括以下方面：1. 嵌入式Linux系统的搭建与开发环境的配置2. RFID手持移动终端的硬件和软件系统设计与实现3. RFID手持移动终端的测试和调试报告4. 实现RFID应用案例，如物流、零售管理等五、研究方法本课题将采用文献调研、实验研究、系统设计等方法进行研究。
具体方法包括：1. 学习相关文献，了解嵌入式Linux系统的搭建和RFID技术的原理2. 进行RFID手持移动终端的系统设计，包括硬件和软件3. 进行系统测试和调试，评估系统性能和安全性六、可行性分析本课题的研究方法和预期成果是可行的。
嵌入式Linux系统的搭建和RFID技术的原理已经有一定的研究和应用基础，RFID手持移动终端的设计和实现也已经有一些成熟的经验和技术。
一种低功耗多功能手持射频读卡仪设计
芯片。 结合射频基站芯 片 Ｕ ２０ ２７ Ｂ实现 Ｔ Ｍ Ｃ系列射频卡的读写功能， Ｅ Ｉ 并采用 ２ ６ ５０芯片和 Ｈ １２ Ｂ芯片分别实现语音功能和数显功 Ｔ６１ 能。给出了各部分的硬件电路设计原理 图， 描述了各个功能的实现方法， 并采用 了多种方法以降低系统的功耗 。该 便携式读卡器具 有体积小 、 存储容量大、 读写速度快 、 扩展性好、 功耗低等特点。 已成功应用于停车场收费系统中。
因此 ， 手持机主要完 成的功能有时问记 录显示 、 读 取射频卡编号 、 语音提 示停 车 收费 费用 、 汇总 收费 、 上
传收费记录等 。其功能结 构如图 １ 所示 。
射频读卡系统 千
要组成部分 。由于它具有体积小巧 、 轻便易携带 、 据 数
存贮量大 、 通信能力强等优点 ， 以已在越来越 多的应 所
ａｅ ｄ ｓ ｒ ｅ Ｖ ｒ ｕ ａ ｕ ｅ ｒ ｔｋ ｎ ｔ ｗ ｒｔｅ ｐ ｗｅ ｏ ｓ ｍ ｔ ｎ ｈ ｅ ｐ ｒ ｂ ｅｃ ｒ ｅ ｄ ｒ ｅ ｔｒ ｓｃ ｍｐ ｃ ． ａｇ ｔ ｒｇ －ｆｓ ｒ ａ ｌ ｅ ｃｉ ｄ ＇ ｂ ａ ｏ ｓｍｅ ｓ ｒ ｓａｅ ａ ｅ ｌ ｅ ｏ ｒｃ ｎ ｕ ｐ ｉ ．Ｔ ｔ ｌ ａｄ ｒ ａ ｅ ａｕｅ ｏ ａ ｔ １ｒ ｅｓ ａ ｅ ａｔ ｅ ｄ ｉ ｏｏ ｈ ｏ ｏ ａ ｆ ｏ
基于RFID的低功耗智能门禁系统的设计与研究的开题报告
基于RFID的低功耗智能门禁系统的设计与研究的开题报告一、研究背景和意义随着物联网技术的不断发展和普及，RFID作为一种无线通信技术，被广泛应用于许多领域，如物流管理、智能交通、智能家居等。
而门禁系统则是众多应用场景中的一种重要应用，用于对出入门禁的管理。
传统的门禁系统采用门禁卡刷卡的方式进行识别，但这种方式需要卡片和读卡器之间的物理接触，使用不便，易受到卡片损坏和丢失的影响，存在安全性也比较低的问题。
因此，基于RFID技术的门禁系统逐渐得到了广泛应用和重视。
本研究旨在设计一种基于RFID的低功耗智能门禁系统，能够实现对门禁进出的管理和监控，提升门禁系统的安全性和实用性，减少人工管理成本，具有一定的研究意义和应用价值。
二、研究目的和内容本研究的主要目的是设计并实现一种基于RFID的低功耗智能门禁系统，具体研究内容包括以下几个方面：1. 系统硬件设计：本研究将设计门禁系统的硬件电路，包括RFID 芯片、天线、MCU等。
2. 系统软件设计：本研究将设计门禁系统的软件程序，完成RFID 芯片数据的读取、处理等功能。
3. 系统测试验证：本研究将对设计的门禁系统进行测试验证，验证系统的性能和可靠性。
三、研究方法本研究采用实验研究法，在理论研究的基础上，通过实验验证新方法和新技术的可行性和实用性。
具体研究方法包括：1. 系统设计：实现RFID芯片与MCU之间的通讯、数据存储和管理等系统设计；2. 模块测试：单独对RFID芯片、MCU、天线等模块进行测试，验证系统硬件模块的功能和性能；3. 系统集成：将各模块进行集成，完成门禁系统的设计，验证系统的价值和实用性；4. 系统测试：针对门禁系统进行测试，测试系统的稳定性、安全性、电路耗能等，保证系统可靠和稳定。
四、研究过程和计划本研究计划分为以下几个阶段：1. 系统硬件设计阶段：完成RFID芯片、天线、MCU等硬件电路设计，同时进行硬件模块测试；2. 系统软件设计阶段：编写门禁系统软件程序，完成数据读写、数据处理等功能的设计；3. 系统集成阶段：将各模块进行集成，并完成门禁系统的设计；4. 系统测试阶段：测试门禁系统的稳定性、安全性、电路耗能等，并对系统进行调整和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于RFID技术低功耗手持设备的设计
摘要 射频识别(rfid)技术近年来在国内外得到了迅速发展。尤
其对于电池供电的便携式手持设备,低功耗设计也越来越受到人们
的重视。本文将阐述基于msp430系列单片机和cc1100低功耗设计
原理以及射频识别的软硬件实现方法。
关键词 rfid技术;低功耗;手持设备;设计
中图分类号 tp391.4文献标识码 a 文章编号
1674-6708(2010)17-0110-02
1 低功耗设计
功耗的定义:为能量消耗的速率,分为瞬态功耗和平均功耗两类。
两者意义不同,实际设计中可根据不同情况区分为:
1)瞬态功耗优化:目的是降低峰值功耗,解决电路可靠性问题;
2)平均功耗优化:目的是降低给定时间内的能量消耗,主要针对
电池供电的便携式电子设备,以延长电池寿命或减轻设备重量。
1.1 功耗的物理来源
线路板芯片电路的功耗主要来自两方面:动态功耗和静态功耗。
动态功耗主要是电容的充放电和短路电流。静态功耗主要是漏电流,
包括pn结反向电流和亚阈值电流,以及穿透电流。如果工作时序和
软件算法设计有缺陷,会降低系统工作效率、延长工作时间,也会直
接增加系统能量的消耗。
1.2 低功耗设计策略
算法级功耗优化:在电路设计的阶段,就要进行算法的选择,应该
尽量选择功耗效率高的算法。先从实现算法所需逻辑的大小来看,
算法中操作的数目、所需要的带宽、存储操作、端口操作越少,该
算法应用到的电路功耗越低。在实际的设计中,需要按照应用的要
求进行总体性能和功耗的均衡。同时,还要考虑到算法所需的协处
理越简单、协作模块越少、实现算法所需要的功耗就越小。此外,
算法中临时变量少、临时变量有效的时间短、循环的合理运用都会
降低算法所需的功耗。
系统级功耗设计与管理:系统级的功耗管理主要是动态功耗管
理。通常的做法是处于空闲状态的时候,运作于睡眠状态,只有部分
设备处于工作之中;当产生一个中断时,由这个中断唤醒其它设备。
实际上,这一部分需要硬件的支持,如电源系统的低功耗技术;系统
软硬件的划分,在于决定哪些功能模块由软件来实现功耗较小,哪
些功能模块由硬件实现功耗较小;低功耗处理器的选择等。
2 系统硬件设计
综合考虑系统功耗来源与低功耗设计策略,硬件设计选择具有低
功耗特性的单片机及射频收发芯片,并尽量简化电路减少功耗开
支。
2.1 主要芯片的选择
msp430系列单片机的结构完全以系统低功耗运行为核心,电源采
用1.8~3.6v 低电压,活动模式耗电250μa/mips,ram数据保持方式
下耗电仅0.1μa。由于系统在90%以上的时间内都是处于休眠或低
功耗状态,因此漏电流成为影响系统功耗的另一个重要因素,其i/o
输入端口的漏电流最大仅为50na。加上有独特的时钟系统设计,包
括两个不同的时钟系统:基本时钟系统和锁频环(fll和fll+)时钟
系统或dco数字震荡器时钟系统。由时钟系统产生cpu和各功能模
块所需的时钟,并且这些时钟可以在指令的控制下打开或关闭,从
而实现对总体功耗的控制。由于系统运行时使用的模块不同,即采
用不同的工作模式,芯片的功耗会有明显的差别。在系统中共有一
种活动模式(am)和五种低功耗模式(lpm0~lpm4)。另外,msp430系列
单片机采用矢量中断,支持十多个中断源,并可以任意嵌套。用中断
请求把cpu唤醒只需要6μs,通过合理编程,既可以降低系统功耗,
又可以对外部请求做出快速响应。~
射频芯片是整个rfid卡最核心的部分,直接关系到读写距离和可
靠性,同时也直接影响到整个系统的功耗。cc1100是chipcon公司
推出的单片uhf无线发射芯片,体积小,功耗低,数据速率支持
1.2~500kbps的可编程控制,其工作电压范围为1.9~3.6v,可以工作
在915mhz.、868mhz.、433mhz和315mhz四个波段,还可通过程序
配置在所有频段提供-30~10 dbm输出功率内置地址解码器、先入先
出堆栈区、调制处理器、时钟处理器、gfsk滤波器、低噪声放大器、
频率合成器,功率放大器等功能模块。它具有两种低功耗工作模式:
关机模式和空闲模式,在关机模式下工作电流小于200na。本文中
cc1100工作在433mhz的频率上,采用fsk调制方式,数据速率为
100kbps,信道间隔为200khz。
2.2 电路设计
为简化系统结构,本系统仅由必须的微处理器单元、射频收发单
元、天线及电池单元组成。省去电池到器件之间的稳压电路,直接
由电池给系统供电。节省了稳压电路所带来的静态电流消耗,使电
池寿命进一步延长。为防止发射状态较大的电流造成电池电压瞬态
降低,使用较大容量电容与电池并联。单片机内部集成的零功耗欠
压复位(bor)保护功能,可以在电压低于安全操作范围时执行完全
复位,很好地解决了单片机复位不完全而产生的随机错误操作问
题。
3 软件设计
采用软件来代替硬件也是低功耗系统设计常使用的措施。本次程
序开发综合考虑了时序调度和工作效率两方面问题,以降低系统的
功耗。
3.1 合理设计工作时序
由于cpu的运行时间对系统的功耗影响极大,应尽可能缩短其工
作时间,较长地处于空闲方式或掉电方式是软件设计降低单片机系
统功耗的关键。当系统上电完成初始化操作即刻进入低功耗模式,
只在系统接收到正确信息产生中断时才会唤醒单片机进入工作模
式,尽量在短时间内完成对信息或数据的处理,当处理结束立即返
回低功耗模式等待下一个中断到来。
3.2 提高工作效率
用宏定义来代替子程序调用。因为cpu进入子程序时,会首先将
当前cpu寄存器推入堆栈(ram),在离开时又将cpu寄存器弹出堆栈,
这样至少带来两次对ram的操作,所以读ram会比读flash带来更
大的功耗。用宏定义来代替子程序调用,无疑会降低系统的功耗。
尽量减少cpu的运算量,将一些运算的结果预先算好,放在flash
中,用查表的方法替代实时的计算,减少cpu的运算工作量,可以有
效降低cpu的功耗;不可避免的实时计算,精度够了就结束;尽量使
用短的数据类型:如尽量使用字符型的8位数据替代16位的整型数
据,尽量使用分数运算而避免浮点数运算等。
让i/o模块间歇运行,不用的i/o模块或间歇使用的i/o模块要
及时关掉,以节省电能。不用的i/o引脚要设置成输出或设置成输
入,用上拉电阻拉高。若引脚没有初始化,可能会增大单片机的漏电
流。
4 结论
本文详细介绍了基于rfid技术低功耗手持设备的设计,合理地利
用了msp430单片机的中断、定时、运算等功能,借助于软件优势,
对耗能较低的cc1100 模块采取限能工作措施,提高了电池的寿命,
增加了系统可靠运行的时间。这种设计使 rfid的性能得到了改进,
它在很大程度上解决了远距离、大流量、抗干扰、高速移动的标识
物的识别难题。本设计完成的便携式rfid阅读器设备可以组成人
员或物品识别定位系统,广泛应用于采矿、工业生产、道路交通、
物流运输、医疗、医药、国防安全等众多领域。
