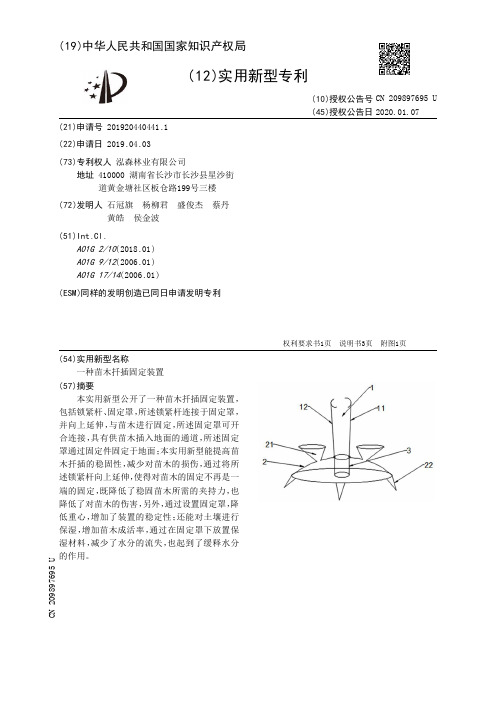

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920440441.1(22)申请日 2019.04.03(73)专利权人 泓森林业有限公司地址 410000 湖南省长沙市长沙县星沙街道黄金塘社区板仓路199号三楼(72)发明人 石冠旗 杨柳君 盛俊杰 蔡丹 黄皓 侯金波 (51)Int.Cl.A01G 2/10(2018.01)A01G 9/12(2006.01)A01G 17/14(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种苗木扦插固定装置(57)摘要本实用新型公开了一种苗木扦插固定装置，包括锁紧杆、固定罩，所述锁紧杆连接于固定罩，并向上延伸，与苗木进行固定，所述固定罩可开合连接，具有供苗木插入地面的通道，所述固定罩通过固定件固定于地面；本实用新型能提高苗木扦插的稳固性，减少对苗木的损伤，通过将所述锁紧杆向上延伸，使得对苗木的固定不再是一端的固定，既降低了稳固苗木所需的夹持力，也降低了对苗木的伤害，另外，通过设置固定罩，降低重心，增加了装置的稳定性；还能对土壤进行保湿，增加苗木成活率，通过在固定罩下放置保湿材料，减少了水分的流失，也起到了缓释水分的作用。
权利要求书1页 说明书3页 附图1页CN 209897695 U 2020.01.07C N 209897695U权 利 要 求 书1/1页CN 209897695 U1.在一种苗木扦插固定装置，包括锁紧杆，其特征在于：还包括固定罩，所述锁紧杆连接于固定罩，并向上延伸，与苗木进行固定，所述固定罩具有供苗木插入地面的通道，并通过固定件固定于地面。
2.根据权利要求1所述的苗木扦插固定装置，其特征在于：所述固定罩为下部空心的罩体，罩体下方放置保湿材料。
3.根据权利要求2所述的苗木扦插固定装置，其特征在于：所述供苗木插入地面的通道为保护腔，所述保护腔为仅上下连通的中空腔体，所述保护腔区域内不放置保湿材料。
【CN209353782U】一种新型建筑工程支撑装置【专利】
2
CN 209353782 U
说 明 书
1/3 页
一种新型建筑工程支撑装置
技术领域 [0001] 本实用新型涉及建筑工程施工技术领域，尤其涉及一种新型建筑工程支撑装置。
背景技术 [0002] 房屋建筑过程经常需要进行顶部混凝土浇筑作业，现有建筑工程支撑装置高度多 数采用固定的 ，底部支撑面也会遇到高低不平情况 ，对建筑工程支撑装置提出很高要求。 [0003] 例如申请号为“CN201820566378 .1”所述一种新型建筑工程支撑装置采用螺杆调 节方式 ，底部设有限 位装置 ，该方式可以 适 用于多种高 度不同 环境 ，但是对地面平整要求 高，应用范围受限 ，而且限位装置单一，使用过程中，螺杆容易受力过大而滑落，稳定性不 足。 [0004] 因此，我们提出一种新型建筑工程支撑装置解决上述问题。
(74)专利代理机构 北京华仲龙腾专利代理事务 所(普通合伙) 11548
代理人 李静
(51)Int .Cl . E04G 25/04(2006 .01)
(10)授权公告号 CN 209353782 U (45)授权公告日 2019.09.06
【CN209882752U】一种多功能种植架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197458.9(22)申请日 2019.02.14(73)专利权人 深圳市沁园华诚农业科技有限公司地址 518000 广东省深圳市龙岗区吉华街道上水径综合楼5-001室(72)发明人 吴庆元 (74)专利代理机构 北京万贝专利代理事务所(特殊普通合伙) 11520代理人 马红(51)Int.Cl.A01G 31/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种多功能种植架(57)摘要本实用新型涉及种植架技术领域，具体的说是一种多功能种植架，包括管道架本体以及设置在管道架本体上的种植槽本体，所述管道架本体固定焊接在营养箱体的顶部，所述营养箱体一侧的顶部和底部分别连接有进料管和出料管，所述喷头位于种植槽本体的上方，所述喷头通过的一端连接有用于供水的水泵，所述营养箱体的内部安装有泵体，所述泵体的输出端连通于管道架本体，所述管道架本体上开设有连接到种植槽本体的孔。
满足场地受限的区域种植，实现了立体种植，节约空间，使置物有足够的光照，可以促进植物生长，喷头位于种植槽本体的上方，用于对种植槽本体中的置物进行浇灌。
权利要求书1页 说明书4页 附图5页CN 209882752 U 2020.01.03C N 209882752U权 利 要 求 书1/1页CN 209882752 U1.一种多功能种植架，包括管道架本体(1)以及设置在管道架本体(1)上的种植槽本体(2)，其特征在于：所述管道架本体(1)固定焊接在营养箱体(3)的顶部，所述营养箱体(3)一侧的顶部和底部分别连接有进料管(4)和出料管(5)，所述种植槽本体(2)在管道架本体(1)上层层分布，所述种植槽本体(2)内部设置有石子层和黄沙层，且石子层位于黄沙层的底部，所述管道架本体(1)的顶部固定焊接有支架(6)，所述支架(6)的底部安装有LED灯体(7)，所述支架(6)的端部固定安装有喷头(8)，所述喷头(8)位于种植槽本体(2)的上方，所述喷头(8)通过的一端连接有用于供水的水泵，所述营养箱体(3)的内部安装有泵体，所述泵体的输出端连通于管道架本体(1)，所述管道架本体(1)上开设有连接到种植槽本体(2)的孔。
【CN209760803U】一种卫生间上翻梁模板支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347821.0(22)申请日 2019.03.19(73)专利权人 南通市第七建筑安装工程有限公司地址 226000 江苏省南通市海安长江路99号(72)发明人 张严 陈永明 顾柳 高翔 杨阳 储晓洁 唐小露 王凌 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.E04G 13/04(2006.01)(54)实用新型名称一种卫生间上翻梁模板支架(57)摘要本实用新型提供了一种卫生间上翻梁模板支架，包括四个支架，四个支架呈两两对称设置，且左侧两个支架之间通过螺栓固定安装有连接杆，四个支架底端均通过螺栓固定安装有活动栓，两个活动栓之间通过螺纹转动连接有长形螺栓，长形螺栓左右两侧均通过螺纹转动连接有防掉螺栓，活动栓底端通过螺栓固定安装有支撑杆，四个支架内侧开口设置有放置槽。
该种卫生间上翻梁模板支架能够保证所承受一定的载荷的同时也能有效地减轻重量，使得当连接支架出现损坏时变得易于更换，同时能够调节左右两侧的支架来固定位置用于固定任意厚度的卫生间上翻梁。
权利要求书1页 说明书2页 附图2页CN 209760803 U 2019.12.10C N 209760803U权 利 要 求 书1/1页CN 209760803 U1.一种卫生间上翻梁模板支架，包括四个支架(1)，其特征在于，所述四个支架(1)呈两两对称设置，且左侧两个支架之间通过螺栓固定安装有连接杆(2)，所述四个支架(1)底端均通过螺栓固定安装有活动栓(3)，所述两个活动栓(3)之间通过螺纹转动连接有长形螺栓(4)，所述长形螺栓(4)左右两侧均通过螺纹转动连接有防掉螺栓(401)，所述活动栓(3)底端通过螺栓固定安装有支撑杆(5)，所述四个支架(1)内侧开口设置有放置槽(101)，所述四个支架(1)底端内侧通过螺栓固定安装有支撑块(102)，所述支撑块(102)内部开孔设置有固定孔(103)。
【CN209072000U】一种电缆支架加工固定装置【专利】
权利要求书1页 说明书3页 附图1页
CN 209072000 U
CN 209072000 U
权 利 要 求 书
1/1 页
1 .一种电缆支架加工固定装置，包括架体（14）、电缆管道（1）和支架固定装置（15），其 特征在于，所述电缆管道（1）外侧套设有若干环形卡箍（2），所述支架固定装置（15）包括主 固定柱（6）和副固定柱（4），所述主固定柱（6）顶部设有主固定座（7），所述主固定柱（6）下侧 固定设有支杆（10），所述支杆（10）底部设有底部螺杆（12），所述支杆（10）上侧套设有连接 部件（9），所述主固定柱（6）通过连接部件（9）连接副固定柱（4），所述副固定柱（4）顶部通过 副固定座（5）固定，所述副固定柱（4）底部通过旋转螺丝（3）与连接部件（9）转动连接，所述 架体（14）包括凹形卡紧架（8）和直形底盘（11），所述支杆（10）贯穿凹形卡紧架（8）和直形底 盘（11）两侧，所述凹形卡紧架（8）顶部贴附在连接部件（9）底部，所述凹形卡紧架（8）和直形 底盘（11）将电 缆管道（1）顶部夹紧在凹槽内 ，所述底部螺杆（12）通过螺丝挤压固定直形底 盘（11），所述电缆管道（1）一侧通过固定板（13）固定在直形底盘（11）上侧。
2 .根据权利要求1所述的一种电缆支架加孔，副固定座（5）上部设有固定螺钉。
3 .根据权利要求1所述的一种电缆支架加工固定装置，其特征在于，所述连接部件（9） 为“工”字型 ，所述连接部件（9）内部直径大于支杆（10）直径 ，所述连接部件（9）与支杆（10） 转动连接。
种电 缆支架加工固定装置 ，包括架体 、电 缆管道 和支架固定装置，所述电缆管道外侧套设有若干 环形卡箍 ，所述支架固定装置包括主固定柱和副 固定柱 ，所述主固定柱顶部设有主固定座 ，所述 主固定柱下侧固定设有支杆，所述支杆底部设有 底部螺杆 ，所述支杆上 侧套设有连接部件 ，所述 主固定柱通过连接部件连接副固定柱。本实用在 保证电 缆管道在架体内固定时 ，架体的固定牢 固、稳定、安全，给生活和人身带来便利和安全。
【CN209868939U】一种直线PC轨道梁预制施工的移动式模板系统【专利】
(74)专利代理机构 合肥天明专利事务所(普通 合伙) 34115
代理人 韩燕 金凯
(51)Int .Cl . B28B 7/22(2006 .01)
(10)授权公告号 CN 209868939 U (45)授权公告日 2019.12.31
4 .根据权利要求1所述的一种直线PC轨道梁预制施工的移动式模板系统，其特征在于: 所述的位于两个侧模板底端的移模车均为电动移模车，电动移模车均与电控柜连接实现集 中控制行走。
5 .根据权利要求1所述的一种直线PC轨道梁预制施工的移动式模板系统，其特征在于: 所述的两个侧模板的顶端之间连接有双向定位拉杆和防浮支架。
实用新型内容 [0004] 本实用新型要解决的技术问题是提供一种直线PC轨道梁预制施工的移动式模板 系统，多个固定式结构的底模纵向布置，侧模横移脱模，纵移到每个制模台位上，合模浇注， 极大地提升了制梁效率，满足了PC轨道梁的生产需求。 [0005] 本实用新型的技术方案为： [0006] 一种直线PC轨道梁预制施工的移动式模板系统，包括有多个固定式结构的底模、 一个滑移式结构的侧模、以及连接于底模和侧模两端的端模；滑移式结构的侧模包括有两 个侧模板、位于两个侧模板底端的移模车、固定于每个移模车上且位于侧模板外侧的横移 驱动机构、以及底端铰接于每个移模车上且顶端铰接于对应侧模板外侧壁上的收支挎顶， 所述的横移驱动机构水平设置且其伸缩端与侧模板的底端连接，所述的每个移模车上均设 置有横移导轨 ，所述的 横移导轨上滑动连接有横移杆 ，横移杆的内端与对应 侧模板的 底端 固定连接 ，所述的收 支挎顶的 底端铰接于横移杆的 外端 ；所述的 两个 侧模板底端的 移模车 分别滑动设置于两个平行设置的滑移导轨上，所述的多个固定式结构的底模均固定于两个 滑移导轨之间 ，每个固定式结构的 底模均为节段式拼装底模 ，即是由 多个矩形框架结构的 底模节段在台座上进行拼装而成，通过改变不同底模节段的种类与数量调整出适应于不同 跨径和梁型的轨道梁底模。 [0007] 所述的两个侧模板的底端均设置有一排即多个移模车，多个移模车底端上的行走 轮均嵌入到对应的 滑移导轨中 ，每个滑移导轨均包括有两条平行的导向轨 ，每个移模车底 端上的行走轮分别滑动设置于到对应滑移导轨的两条导向轨上。 [0008] 所述的每个移模车上均设置有一个横移驱动机构、两个横移导轨和两个收支挎 顶，横移驱动机构位于两个横移导轨之间，两个横移导轨上均滑动连接有对应的横移杆，两 个收支挎顶的底端分别铰接对应横移杆的外端上，且两个收支挎顶的顶端铰接于侧模板中
【CN209837622U】涂料施工支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258263.0(22)申请日 2019.02.28(73)专利权人 江西天态建材有限公司地址 344000 江西省抚州市东乡县岗上积工业园区(72)发明人 祝剑成 (74)专利代理机构 广东广和律师事务所 44298代理人 刘敏(51)Int.Cl.E04G 1/15(2006.01)E04G 1/18(2006.01)(54)实用新型名称涂料施工支架(57)摘要本实用新型公开了一种涂料施工支架，包括底座，位于底座上方的升降板，升降机构；底座包括与升降板平行设置的安装板，以及用于支撑安装板的支撑脚；升降机构包括两个穿设在安装板上的升降杆、连接在两个升降杆底端之间的连接件、用于驱动连接件升降运动的驱动组件，以及设置在两个升降杆之间的导向组件；导向组件与连接件传动连接；升降板固定安装在两个升降杆的顶端。
实施本实用新型的有益效果是：所述涂料施工支架采用驱动升降板升降运动的升降机构的结构，由于所述升降机构采用设置在两个升降杆之间的导向组件的结构，升降板运动时主要由导向组件起着导向作用，其运动平稳顺畅，能够有效地减小升降杆在运动过程中产生的晃动。
权利要求书1页 说明书3页 附图3页CN 209837622 U 2019.12.24C N 209837622U权 利 要 求 书1/1页CN 209837622 U1.一种涂料施工支架，包括底座(100)，位于所述底座(100)上方的升降板(200)，以及安装在所述底座(100)上并用于驱动所述升降板(200)升降运动的升降机构(300)；其特征在于：所述底座(100)包括与所述升降板(200)平行设置的安装板(101)，以及用于支撑所述安装板(101)的支撑脚(102)；所述升降机构(300)包括两个穿设在所述安装板(101)上的升降杆(1)、连接在两个所述升降杆(1)底端之间的连接件(2)、用于驱动所述连接件(2)升降运动的驱动组件(3)，以及设置在两个所述升降杆(1)之间的导向组件(4)；所述导向组件(4)与所述连接件(2)传动连接；所述升降板(200)固定安装在两个所述升降杆(1)的顶端。
【CN210002896U】一种装配式建筑模板固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920643031.7(22)申请日 2019.05.07(73)专利权人 无锡中构绿色建筑科技有限公司地址 214100 江苏省无锡市惠山区钱桥金山路1号(72)发明人 庄小芳 (74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 刘艳玲(51)Int.Cl.E04G 17/00(2006.01)(54)实用新型名称一种装配式建筑模板固定装置(57)摘要本实用新型公开了一种装配式建筑模板固定装置，包括第一支管和第二支管，第一支管顶部通过螺栓连接有顶板，第二支管底部通过螺栓连接有底板，第二支管顶部套设有环形支架，第一支管底部螺纹连接有套筒，套筒上开设有卡槽，卡槽内卡合连接有手轮。
与现有技术相比，本实用新型的有益效果是：首先，通过设有的套筒，并将套筒与第一支管螺纹连接，使得第一支管可以向上或向下移动，即该装置的长度可以调节，从而方便安装模板后，调整模板的高度，另外，通过设置的螺钉，且顶板上的螺钉尖端朝上，底板上的螺钉尖端朝下，使得该装置与模板支架和地面的摩擦力得到增强，从而避免该装置倾倒。
权利要求书1页 说明书3页 附图2页CN 210002896 U 2020.01.31C N 210002896U权 利 要 求 书1/1页CN 210002896 U1.一种装配式建筑模板固定装置，包括第一支管(4)和第二支管(9)，其特征在于：所述第一支管(4)顶部通过螺栓连接有顶板(2)，所述第二支管(9)底部通过螺栓连接有底板(10)，所述第二支管(9)顶部套设有环形支架(8)，所述第一支管(4)底部螺纹连接有套筒(5)，所述套筒(5)上开设有卡槽(7)，所述卡槽(7)内卡合连接有手轮(6)，所述第二支管(9)顶部通过螺栓连接有转盘(91)，所述转盘(91)上表面和第一支管(4)下表面均通过螺栓连接有Ω形支架(11)，两个所述Ω形支架(11)通过链条(12)连接，所述套筒(5)底部开设有凹槽(13)，所述手轮(6)设有两个扇形支架(63)，两个所述扇形支架(63)位于圆心处的一侧均焊接有半圆环支架(62)，两个所述半圆环支架(62)一侧通过转轴(61)转动连接，两个所述半圆环支架(62)通过卡杆(64)卡合连接，所述顶板(2)上方放置有模板支架(1)。
【CN209704076U】一种建筑预制用支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920431109.9(22)申请日 2019.04.01(73)专利权人 陈禄壮地址 322200 浙江省金华市浦江县岩头镇岩三村岩头陈八区143号(72)发明人 陈禄壮 (51)Int.Cl.E04G 25/00(2006.01)(54)实用新型名称一种建筑预制用支架(57)摘要本实用新型公开了一种建筑预制用支架，属于建筑领域，一种建筑预制用支架，包括盖板，盖板包括底板、第一滑板和第二滑板，第一滑板和第二滑板均位于底板上侧，第一滑板和第二滑板相互靠近的一端均开凿有多个矩形开口，第一滑板和第二滑板相互靠近的一端均固定连接有多个补位板，第一滑板上的矩形开口与第二滑板上的补位板相匹配，第一滑板上的补位板与第二滑板上的矩形开口相匹配，第一滑板和第二滑板下端均固定连接有一对滑块，底板上端开凿有两对滑槽，底板上开凿有两对定位螺孔，定位螺孔中螺纹连接有定位螺钉，可对盖板进行伸缩，可以根据实际所需调节盖板的大小，闲置或运输时能将其收缩，减小占地面积。
权利要求书1页 说明书4页 附图3页CN 209704076 U 2019.11.29C N 209704076U权 利 要 求 书1/1页CN 209704076 U1.一种建筑预制用支架，包括盖板，其特征在于：所述盖板包括底板(1)、第一滑板(2)和第二滑板(3)，所述第一滑板(2)和第二滑板(3)均位于底板(1)上侧，所述第一滑板(2)和第二滑板(3)相互靠近的一端均开凿有多个矩形开口(6)，所述第一滑板(2)和第二滑板(3)相互靠近的一端均固定连接有多个补位板(5)，多个所述补位板(5)分别与多个矩形开口(6)间隔分布，所述第一滑板(2)上的矩形开口(6)与第二滑板(3)上的补位板(5)相匹配，所述第一滑板(2)上的补位板(5)与第二滑板(3)上的矩形开口(6)相匹配，所述第一滑板(2)和第二滑板(3)下端均固定连接有一对滑块(8)，所述底板(1)上端开凿有两对滑槽(7)，两对所述滑块(8)分别位于两对滑槽(7)中并与滑槽(7)滑动连接，所述底板(1)上开凿有两对定位螺孔(9)，两对所述定位螺孔(9)分别位于两对滑槽(7)处并与滑槽(7)相连通，所述定位螺孔(9)中螺纹连接有定位螺钉(10)，定位螺钉(10)远离底板(1)的末端包裹有橡胶套，所述橡胶套表面刻设有竖向防滑纹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920188977.9
(22)申请日 2019.02.10
(73)专利权人 帅钢模架（苏州）有限公司
地址 215000 江苏省苏州市昆山市玉山镇
古城中路78号9号房
(72)发明人 王进平
(51)Int.Cl.
B30B 15/06
(2006.01)
(54)实用新型名称
预固定式模架
(57)摘要
本实用新型涉及一种预固定式模架，包括：
上模和下模；可拆卸连接于上模上的凸模块，凸
模块包括：用于与所述上模相连接的连接块，以
及，设置在连接块上的锁合块；可拆卸连接于下
模块的凹模块，凹模块上设有与所述锁合块相适
配的锁合槽，且在所述锁合槽与所述锁合块相对
应的一侧开设有供所述锁合块通过的通口；以
及，设置于所述凸模块与所述凹模块之间的锁合
机构，所述锁合机构包括：锁钩、卡合组件和脱离
组件。在合模的过程中，锁合块插入锁合槽内，并
穿过通口，卡合组件将锁合块卡紧，并通过锁钩
将锁合块限制住，从而使得上模和下模相对固
定，在进行吊装运输时，上模和下模不会发生脱
离和错位的现象，减少了上模和下模掉落的风
险。
权利要求书1页 说明书4页 附图3页
CN 209832753 U
2019.12.24
C
N
2
0
9
8
3
2
7
5
3
U
1.一种预固定式模架，其特征在于，包括：
上模和下模，所述上模设有导柱，所述下模上设有与所述导柱相适配的导套，所述上模
和所述下模通过所述导柱和所述导套定位合模；
可拆卸连接于所述上模上的凸模块，所述凸模块包括：用于与所述上模相连接的连接
块，以及，设置在所述连接块上的锁合块；
可拆卸连接于所述下模块的凹模块，所述凹模块上设有与所述锁合块相适配的锁合
槽，且在所述锁合槽与所述锁合块相对应的一侧开设有供所述锁合块通过的通口；以及，
设置于所述凸模块与所述凹模块之间的锁合机构，所述锁合机构包括：设置在所述锁
合块端部的锁钩、弹性连接于所述凹模块用于将所述锁合块卡紧于所述凹模块的卡合组
件，以及，用于驱动所述卡合组件脱离所述凹模块的脱离组件。
2.根据权利要求1所述的预固定式模架，其特征在于，所述锁钩朝向所述凹模块的一侧
设有推移斜面，所述凹模块上与所述通口相对应的位置处开设有安装槽，所述卡合组件包
括：滑动式装配于所述安装槽的卡块，以及，一端固定于所述卡块且另一端固定于所述安装
槽底壁的弹性件。
3.根据权利要求2所述的预固定式模架，其特征在于，所述安装槽的与所述通口相对的
一侧开设有滑动口，所述脱离组件包括：一端固定于所述卡块且另一端穿过所述滑动口延
伸出所述凹模块的拉杆，以及，固定于所述拉杆延伸出所述凹模块的拉块。
4.根据权利要求3所述的预固定式模架，其特征在于，所述拉块的两端设有第一抵推斜
面，所述凹模块上位于所述拉块的两侧滑动式装配有推块，且所述推块与所述第一抵推斜
面相对应的一侧设有与所述第一抵推斜面相适配的第二抵推斜面。
5.根据权利要求1所述的预固定式模架，其特征在于，所述锁合块上开设有锁孔，所述
凹模块上螺纹连接有与所述锁孔相适配的锁紧件。
权 利 要 求 书
1/1页
2
CN 209832753 U
