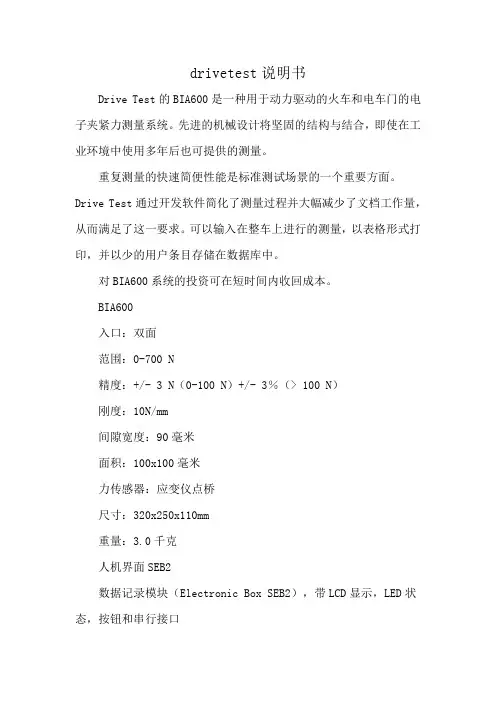

drivetest说明书

drivetest说明书Drive Test的BIA600是一种用于动力驱动的火车和电车门的电子夹紧力测量系统。
先进的机械设计将坚固的结构与结合,即使在工业环境中使用多年后也可提供的测量。
重复测量的快速简便性能是标准测试场景的一个重要方面。
Drive Test通过开发软件简化了测量过程并大幅减少了文档工作量,从而满足了这一要求。
可以输入在整车上进行的测量,以表格形式打印,并以少的用户条目存储在数据库中。
对BIA600系统的投资可在短时间内收回成本。
BIA600入口:双面范围:0-700 N精度:+/- 3 N(0-100 N)+/- 3%(> 100 N)刚度:10N/mm间隙宽度:90毫米面积:100x100毫米力传感器:应变仪点桥尺寸:320x250x110mm重量:3.0千克人机界面SEB2数据记录模块(Electronic Box SEB2),带LCD显示,LED状态,按钮和串行接口可选的PC控制测量由9V block电池供电板载实时时钟存储大约100次测量传感器和PC接口显示峰值力和有效力通过/失败评估间隔设置全套-执行EN 14752:2015要求的所有操作应用垫片的自动检测/记录自动检测/记录应用间隔易于使用-快速安装和拆卸,无需工具坚固的结构-由耐用的POM 制成软件PinchPilot多语言(DE,EN,IT,FR,ES)力的图形显示计算相关结果根据不同的标准进行评估用户定义的标准报告打印输出数据导出(Excel,CSV,PDF)可选的测试设备识别DRIVETEST防夹力测试仪BIA600包括传感器连接电缆具有LCD显示,LED状态,按钮和串行接口的独立数据记录模块(显示单元SEB2)9V电池适用于EN 14752:2015的垫片(4件)带泡沫插入物的运输箱,便于存放和运输PC连接线(USB)带有PinchPilot PC分析软件的USB记忆棒,适用于Windows Vista,W7,W8和W10以及文档用户说明书校准证书DRIVETEST防夹力测试仪相关产品型号:BIA-1BT、Original BIA Class 1、Original BIA Class 2、BIA-600BT、BIA600-10/700MAX、BIA600等。
智能传感器仪表说明书
第一路报警输出指示,亮时报警输出,灭时报警关闭 第二路报警输出指示,亮时报警输出,灭时报警关闭 第三路报警输出指示,亮时报警输出,灭时报警关闭 MAX 值指示灯亮时 PV 显示最大值 MIN 值指示灯亮时 PV 显示最小值 HOLD 值指示灯亮时 PV 显示保持值 顺序浏览菜单、参数修改确认、最大 / 最小 / 当前值切换 参数修改激活、修改位左移 增加闪动位的数值、保持测量瞬时值 减少闪动位的数值、逆序浏览菜单 显示当前值、最大值、最小值、参数符号、错误提示 显示测量单位、参数数值、报警值
SD 系列
本说明书对 SD 系列传感器仪表的设置、配线及各部分名称等进行说明,使用本产品前,请认真阅读本说明书,在理解内 容的基础上正确使用。并请妥善保存,以便需要时参考。
3、隔离模式框图:
七、操作流程与菜单说明
电源
变送输出 通讯接口 (Ⅰ)辅助电源 1、普通菜单与屏蔽菜单操作流程图 测量显示状态 按 SET 键 3 秒 按 SET 键 3 秒
五、通用面板名称
显示平移 修正 PRE SET 量程上限 PRE SET 量程下限 SET
SET 滤波系数
PRE
SET 小数点位 置
7
2
3
4
5
PRE
SET
峰值存储 开关
PRE
序号
符号 AL1 AL2
名 称
功 能 说 明
报警 1 指示灯 报警 2 指示灯 报警 3 指示灯 最大值指示灯 最小值指示灯 保持值指示灯 SET 键 修改移位键 增加 / 保持键 减少 / 逆序浏览键
SET LCK≠33 时 PRE PRE
“
” :表示隔离 注意:当辅助电源为外部传感器供电时,如果传感器为非隔离时,则 (Ⅰ) 与 (Ⅱ) 之间不隔离。
GST85A缆式线型感温火灾探测器安装使用说明书
JTW-LD-GST85A缆式线型感温火灾探测器安装使用说明书(Ver.1.02,2019.06)一、概述JTW-LD-GST85A缆式线型感温火灾探测器(以下简称探测器)是由JTW-LD-GST85A缆式线型感温火灾探测器信号处理单元(以下简称处理单元)、JTW-LD-GST85A缆式线型感温火灾探测器终端盒(以下简称终端盒)以及JTW-LD-GST85A系列感温电缆三部分共同组成。
产品安装方便,运行稳定,符合GB 16280-2014标准相关要求。
本探测器为编码型,可与公司火灾报警控制器配套使用,也可以作为独立式探测器使用。
探测器属于不可恢复式缆式线型定温火灾探测器,可以有效保护以下对象:1.电缆设施:电缆隧道、电缆竖井、电缆夹层、电缆桥架等;2.电力设施:配电装置、开关设备、变压器、电抗器等3.油品、气体:液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等;4.皮带传输设施:运煤、运料皮带,自动化生产线。
特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报,可在电厂、钢厂、化工厂等场合使用。
二、特点1. 结构稳定可靠,抗拉性强,抗震动性强。
2. 抗干扰能力强,采用良好的接地措施、隔离检测以及软件抗干扰技术,可应用于强电磁场干扰的场所。
3. 通过无极性二总线,可以有效的将探测器的火警、故障状态上传给控制器。
4. 电子编码方式,工程调试简便可靠。
5. 处理单元外壳采用背板式安装,安装快捷方便。
三、技术特性1.探测器类别:缆式、定温、不可恢复式、探测型2.总线模式处理单元工作电压:总线电压:脉动24V 允许范围:16V~28V电源电压:DC24V 允许范围:DC20V~DC28V3.总线模式处理单元工作电流:总线:监视电流≤0.5mA 报警电流≤0.5mA电源:监视电流≤15mA 报警电流≤26mA4.独立模式处理单元工作电压:电源电压:DC24V 允许范围:DC20V~DC28V5.独立模式处理单元工作电流:电源:监视电流≤15mA 报警电流≤26mA6.报警温度:85℃7.状态指示:正常运行:绿色指示灯闪亮(控制器总线、24V电源同时供电,3秒左右闪亮一次)正常运行:绿色指示灯20秒左右闪亮,稳定后常亮(24V电源独立供电)火警:红色指示灯常亮故警:黄色指示灯常亮8.编码方式:电子编码方式,编码范围可在1~242之间任意设定9.线制:四线制,与控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接10.使用环境:温度:-10℃~+50℃相对湿度≤95%,不凝露11.外形尺寸:处理单元外形尺寸:180mm×125mm×55.5mm终端盒外形尺寸:83mm×81mm×56mm12.外壳防护等级:IP6513.使用长度:≤150m14.处理单元安装方式:背板式安装15.执行标准:GB 16280-2014四、结构特征与工作原理1.探测器的处理单元和终端盒外形示意图如图1图2所示(单位:mm)。
DLXi 快速使用指南说明书
“经久耐用...轻松连接。
”欧盟联系人Cognitive LLCNordstrasse 5Weimar 99427Germany包装清单:将电源连接到 DLXi:如果不提供电源,请选择具有以下规格的电源:UL 认证,NEC 2 类电源,输入额定 100-240 Vac,1.5/0.8 A,50/60 Hz;额定输出 24 Vdc,3.125 A,最低 75 瓦。
环境温度工作范围:5-40摄氏度。
电源连接器为 3 针 DIN 型。
访问 > 支持 > 驱动程序和下载以查找最新的打印机驱动程序、软件和文档。
您也可以拨打 888.500.0175 或发送电子邮件至 ************************联系客户服务。
警告!:按照顺序或严重执行步骤 3 和 4 上电打印机和电源可能会发生电气损坏,从而使保修失效。
ATTENTION:Suivez les étapes 3 et 4 de mise sous tension dans l’ordre ou sérieusementdes dommages électriques pourraient survenir à l’imprimante et à l’alimentation annulant la garantie.PrintheadPaper spindleLabel rollDrive roller123ON/OFF switch装载介质:警告!: ATTENTION!:对于热敏打印机(DBDxx-xxxx-xxx),请参阅本指南的“连接数据线”部分。
对于热转印打印机(DBDxx-xxxx-xxx),请参阅本指南的“装载色带”部分。
图中所示为热转印(TT)型。
为了清楚直观,图中打印机的介质盖已被取下。
装载色带(热转印打印机):松开打印头注意:色带头上的文字应当朝向下方正对打印机。
DL8000系列智能型数字显示温度控制仪表使用说明书
XY1000 IntelligentDigital Temp & Time ControllerRead these instructions carefully before use and keep for future reference.1. Product IDXY1000 (External solid-state relay output + buzzer)2. Technical Parameters•Power:AC220V/110V 50Hz/60Hz •Range:0-400℃ (K Thermocouple sensor) •Dimensions:86mm*87mm •Ambient Temperature:0℃-50℃•Control Mode:Intelligent PID Control •Accuracy:0.5%±1dig3. Panel Layout①PV: Shows the measured temp value or other promptmeter status display②SV: Shows the current set temp value or other value setdepending on instrument.Indicators•Autotune indication flashes at work. •Heating output•Timing•Adjust for control parameters or self-tuning execution•Adjust for control parameters or start the countdown•Enter/Confirm value , etc 。
4.Terminals5. 操作5.1控制模式功能说明• 仪表通电后,上排显示InP,下排字符分度号,表示温度传感器输入类型。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
OP-GT201S-LLD-001 01.00.000
(内部保密资料)
Dltest使用说明书
自2010年 5 月 10 日起正式生效
广州从兴电子开发有限公司
编制:张小燕审批:丛煜华
共页
目录
1.引言 (4)
1.1 目的 (4)
1.2 背景 (4)
1.3 定义 (4)
1.4 参考资料 (4)
2.工具功能 (5)
3.工具的使用 (5)
3.1 工具的使用环境 ............................................................................... 错误!未定义书签。
3.2 使用前的准备 ................................................................................... 错误!未定义书签。
3.3 详细的测试步骤 .. (7)
3.3.1手动测试........................................................................................ 错误!未定义书签。
3.3.2自动测试........................................................................................ 错误!未定义书签。
DLtest使用说明书
关键字:DLtest 终端
摘要:
缩略语清单:
参考资料清单:
1. 引言
1.1 目的
这份文档的阅读者为硬件人员,硬件测试人员,软件测试人员,生产人员,技服人员,现场调试人员。
DLtest工具为硬件/生产/技服人员提供一种简单,快捷,易用的实用工具。
1.2 背景
针对硬件开发人员在调试终端时,往往缺乏有效的联机调试工具,本工具就是为了解决这样的需求而开发的软件工具。
1.3 定义
1.4 参考资料
2. 工具功能
●遥信I/O 测试
●通信模块测试
●LCD和按键测试
●载波路由模块测试
●实时时钟测试
●蜂鸣器测试
●串口测试
●电池测试
●门状态测试
●掉电测试
●看门狗测试
●内核版本检测
●秒脉冲测试
●显示测试结果
●设置和查询终端参数
3. 工具的使用
3.1 工具的使用环境
硬件环境:
软件环境:
CPU:ARM9260
Linux内核:Linux version 2.6.21_CXDL_kernel_01.00.023
Nandflash的文件系统:yaffs
3.2 使用前的准备
3.2.1 软硬件准备:
硬件:
●符合国网2009/广东2009新形势规范的终端一台
●装有Microsoft WINDOWS的PC一台
●交叉网线一根
●USB网卡一个(备用)
●RS232-485转换器(BOSS头)一个
●镊子一把
●连接线4~6条
●本地的串口线一条
软件:
●telnet工具,如putty/ SecureCRT等
●ftp工具,如cuteftppro等
3.2.2 连接网线:
用交叉网线连接终端的网口(usb网卡或者载波模块上的网口均可)3.2.3 上电:
给终端和pc通电,待pc启动后,按如下表设置pc的IP地址
启动telnet工具。
telnet目的IP地址:如上的终端IP地址
telnet登陆用户名:root
telnet登陆密码:Revenco
3.2.4 启动dltest工具
运行如下命令:
/MeterRoot/TestFiles/dltest
进入测试后的界面如下:
输入‘y’,是自动测试,输入’n’是手动测试
3.3 详细的测试步骤
3.3.1 手动测试
3.3.1.1 遥信I/O测试
输入‘1’,进入遥信口测试流程,如果用镊子短接时,相应的端口会有电0-1的变
化,如下图,第一列为遥信1,第二列为遥信2,在测试时短接了遥信1,遥信2时通时断。
3.3.1.2 通信模块测试
输入‘2’,可以进行上行无线通信模块进行测试,(目前的版本只支持GPRS模块)测试过程如下图:
3.3.1.3 LCD和按键测试
输入3,进行lcd和按键测试,先进行的是LCD的测试,这时的LCD屏幕上会有动作然后进行按键测试。
(本测试支持6个一般按键和一个编程按键)测试过程如下图:
3.3.1.4 载波路由模块测试
输入4,进行载波模块测试,在测试载波的时候需要输入如下信息,1.目的电表地址(12位的bcd码)
2.规约类型(目前只支持2007规约的表)
测试过程如下图:
3.3.1.5 实时时钟测试
输入5,进行实时时钟测试,由于rtc的限制,本工具只支持2000年00:00:00以后的时间设置;
测试中要输入年/月/日/时/分/秒,格式如下:
[YY] [MM] [DD] [hh] [mm] [ss]
注意:年/月/日/时/分/秒,每个字段用两位BCD表示,字段之间用一个空格隔开。
测试过程如下图:
3.3.1.6 蜂鸣器测试
输入6,进行蜂鸣器测试,测试时蜂鸣器会发声。
测试过程如下:
3.3.1.7 串口测试
输入7,能进行串口测试,串口测试有如下几个功能项
输入1,测试红外串口,测试过程是一个红外串口的收发过程
测试过程如下图:
输入2,测试主从485串口,
这个测试需要连接主485(485口1)和从485口(485口2),连接好两个485口即可测试485口,测试过程如下图:
输入3,测试本地串口
输入4,测试交采通信口
输入5,测试主下485接口
输入0,可以退出串口子菜单,返回到上层菜单。
3.3.1.8 电池测试
输入8,进入电池测试功能子菜单
测试过程如下图:
输入1,测试备用电池,
测试过程如下图:
输入2,测试电池零漂
测试过程如下图:
输入3,测试RTC电池
测试过程如下图:
输入0,返回到上层主菜单。
3.3.1.9 门状态测试
在主菜单的界面下,输入9,进行本状态测试,本测试只针对端子盖测试,
测试过程如下图:(在端子盖状态为1 时,是按下了端子盖的按键)
3.3.1.10 掉电测试
输入10,进行掉电测试,
测试过程如下:
3.3.1.11 看门狗测试
输入11,进入看门狗测试的子菜单
输入1,进行看门狗1.6秒复位测试,系统将在1.6内复位
过程如下:
输入2,进行看门狗60秒复位测试,系统将在60秒内复位
过程如下:
3.3.1.12 内核版本检测
输入12,内核版本检测
测试过程如下图:
3.3.1.13 秒脉冲测试
输入13,进行秒脉冲测试
(注意:进行这个测试之前,需要连接如下2个端子
秒输出PIN〈------------〉遥信口1的输入PIN
秒输出GND〈------------〉遥信口1的GND)测试过程如下:
3.3.1.14 显示测试结果
作了一系列测试后,可以输入14,查看测试结果,例:
3.3.1.15 设置和查询终端参数
输入15,进入设置和查询终端的参数功能子菜单,
如下图:
3.3.1.15.1 查询终端参数
在子菜单中输入1,查询当前的终端的基本的参数
如下图:
3.3.1.15.2 设置终端地址
在子菜单中输入2,可设置终端地址:
如下图:
如果要确认是否成功,可输入1来查询设置的终端地址(见查询终端参数)3.3.1.15.3 设置接入名称(APN)
在子菜单中输入3,可设置接入名称(APN),
如下图:
在子菜单中输入4,可设置上行通道的类型,如下图:(先设置,再查询)
在子菜单中输入5,可设置主站地址和端口
如下图:(先设置,再查询),
(注意:
主站的IP地址:为4个字段,每个字段为0~254之间的数字,中间用1个
空格符号隔开.
端口:为1~65535之间的数字)
在子菜单中输入6,可设置主站地址和端口如下图:
3.3.1.15.7 设置载波路由的工作模式
该功能目前只支持东软模块的设置,其他模块设置时,返回失败
输入7,设置载波路由的工作模式
如下图:
3.3.1.15.8 查询载波路由的工作模式
该功能目前只支持东软模块的设置,其他模块设置时,返回失败
输入8,查询载波路由的工作模式
如图:
3.3.1.15.9 退出
输入0,返回主菜单。
3.3.2 自动测试
该功能是手动项目的集合,测试完成后统计测试结果,适用于批量测试。
