在桥梁加固工程中碳纤维材料的应用
浅析碳纤维材料在桥梁加固中的应用
２ 碳 纤 维加 固机 理和 特点
２ ． １ 碳 纤维加 固机 理
碳纤维片材可适应不 同的构件形状 ， 成型方便 ， 从而降低了施工难度 ， 缩短 了施工工期 。碳纤维片 材加固工艺简单 ， 无需大型设备、 模板及支撑 ， 所需 工作面很小 ， 不受施工空间的限制， 在桥梁 内部工作
空 间受 到 限制 的情况 下 ， 采 用此 方法 是最佳 的选 择 。 （ ４ ） 节省 材料 ， 减轻 重量
种技术是将高性能高弹性模量的碳纤维应用于土木 工程 ， 从而达到对混凝土构件修复、 补强和加 固的 目 的。随着行车密度和车辆荷 载的增加 ， 许 多在役桥 梁出现了不同程度的损坏 ， 影响到了桥梁 的安全使 用， 而桥 梁 的建造 费用 昂 贵 ， 将 这些 桥梁 拆 除重 建是
不现 实 的 ， 所 以采 用 一 种适 合 桥 梁 的修 复 加 固技 术
桥 梁加 固和建设 中的发展前景 。
关键词 ： 碳 纤维； 桥梁加 固； 加 固机 理
中图分 类号 ： Ｕ ４ ４ ５ ． ７ ２
文献标识码 ： Ｂ
文章编号 ： １ ６ ７ ３— ６ ０ ５ ２ （ ２ ０ １ ３ ） ０ ７—０ ０ ７ ９— ０ ２
１ 碳 纤维加 固技术及 其在 桥 梁加 固 中的地 位
碳纤维布沿纤维方 向具有很高的强度 ， 它是一 种 正 交异 性材 料 。在 单 向加 固情 况 下 ， 通 常 沿 加 固 混凝土梁体的纵向布置碳纤维布 的主拉应力方向 ， 这就与主钢筋的受力方 向一致 ， 碳纤维布粘贴在梁 体受拉 区， 其作用与受力钢筋相当 ， 碳纤维和混凝土
加 固构 件通 过 粘结 层传 递剪 应力 和粘 结 正应 力 。碳 纤 维 片材 的纤 维方 向与 受 力 方 向相 同 时 ， 其 强 度 最
碳纤维复合材料在桥梁加固中的应用
在梁 下增设 钢桁 架等 加劲 或叠 合梁等 。
（ ）体外 预应 力 加 固 法 。对 于 钢 筋混 凝 土或 预 ６ 应 力混 凝 土梁或 板 ， 用对 受拉 区施 以体外 预应 力加 采 固 ， 以抵 消部分 自重 应力 ， 到卸载 的作用 ， 而能 可 起 从 较 大 幅度地 提高 梁 的承载能 力 。
（）改 变结 构 受 力 体 系 加 固 法 。通 过 改 变桥 梁 ５ 结构 受力 体 系 ， 到提 高 桥 梁 承 载能 力 的 目的 ， 达 如把 简 支梁 与简支 梁纵 向加 以连 接 ， 由简 支 变 成连 续 ， 或
基体 的复合 材料 。Ｆ Ｐ在桥 梁 工 程 中 的应用 研究 始 Ｒ
于结 构 补 强 与加 固 的技 术 特 点 ， 后 展 望 了碳 纤 维 复 合 材 料 在桥 梁 工程 中应 用 的美 好 前 景 。 最 关键词 ： 旧桥 ； 固 ； 纤 维 复 合 材料 ； 工 工艺 加 碳 施
中 围分 类 号 ： ４ ． ２ＴＵ５ ９ Ｕ４ ５ ７ ； ９ 文 献 标 识码 ： Ａ 文 章 编 号 ：６ ３５ ８ （０ ８ ０—０ ４０ １ ７—７ １ ２ ０ ）１０ ８ —３
善桥 梁横 向分 布能力 ［ ， 而达 到提 高桥梁 的承 载能 ２从 ］
力 的 目的 。
（）增 大 截 面 和 配 筋 加 固 法 。当 梁 的强 度 、 ２ 刚 度、 稳定性和 抗 裂性 能 不 足 时 ， 常采 用 增 大构 件 截 通 面 、 加配 筋 、 高 配 筋 率 的加 固方 法 。这 种方 法是 增 提 在梁 底面 或侧 面加 大尺 寸 ， 配 主 筋 ， 高 梁 的有 效 增 提
碳纤维加固技术在市政工程中的应用

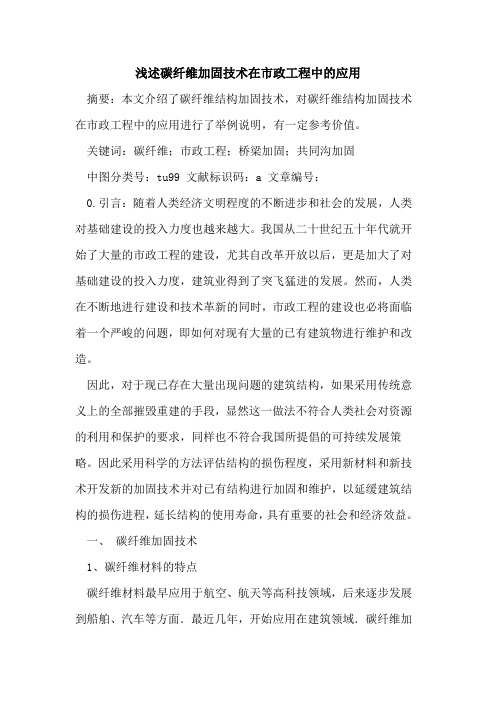

浅述碳纤维加固技术在市政工程中的应用摘要：本文介绍了碳纤维结构加固技术，对碳纤维结构加固技术在市政工程中的应用进行了举例说明，有一定参考价值。
关键词：碳纤维；市政工程；桥梁加固；共同沟加固中图分类号：tu99 文献标识码：a 文章编号：0.引言：随着人类经济文明程度的不断进步和社会的发展，人类对基础建设的投入力度也越来越大。
我国从二十世纪五十年代就开始了大量的市政工程的建设，尤其自改革开放以后，更是加大了对基础建设的投入力度，建筑业得到了突飞猛进的发展。
然而，人类在不断地进行建设和技术革新的同时，市政工程的建设也必将面临着一个严峻的问题，即如何对现有大量的已有建筑物进行维护和改造。
因此，对于现已存在大量出现问题的建筑结构，如果采用传统意义上的全部摧毁重建的手段，显然这一做法不符合人类社会对资源的利用和保护的要求，同样也不符合我国所提倡的可持续发展策略。
因此采用科学的方法评估结构的损伤程度，采用新材料和新技术开发新的加固技术并对已有结构进行加固和维护，以延缓建筑结构的损伤进程，延长结构的使用寿命，具有重要的社会和经济效益。
一、碳纤维加固技术1、碳纤维材料的特点碳纤维材料最早应用于航空、航天等高科技领域，后来逐步发展到船舶、汽车等方面．最近几年，开始应用在建筑领域．碳纤维加固技术主要选用pan基碳纤维材料粘贴在结构构件的表面，以达到加固补强结构的效果。
以往一般采用粘钢法或外加预应力筋来加强桥梁结构的承载能力，但钢材容易受腐蚀，这往往是制约混凝土结构耐久性的重要因素之一，而碳纤维材料良好的耐腐蚀性、耐热性、耐久性恰好能解决这个问题，它同时具有优异的物理力学性能，一般常用碳纤维的抗拉强度大于3000 mpa，其强度为建筑用钢的十几倍，弹性模量和建筑用钢处于同一水平上，且自重轻，携带方便，施工简单，日常维护费用低，是一种很好的结构加固补强材料．国外最早在土木工程中的应用始于20世纪70年代，现已逐渐发展成熟，并形成完整的加固体系，国内有关碳纤维加固技术的研究应用尚处于起步阶段。

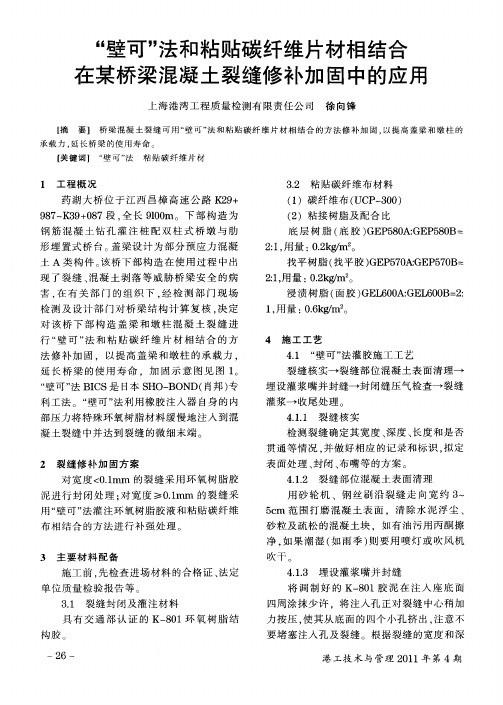

“壁可”法和粘贴碳纤维片材相结合在某桥梁混凝土裂缝修补加固中的应用
（ ）碳 纤 维布 （ Ｐ ３ ０ １ ＵＣ 一 ０ ）
（ ）粘接 树脂及 配合 比 ２ 底 层 树 脂 （ 胶 ） Ｅ ５ ０ Ｇ Ｐ ８ Ｂ： 底 Ｇ Ｐ ８ Ａ：Ｅ ５ ０
２１ 用 量 ： ． ｇｍ２ ：， ０２ ／ 。 ｋ
土 Ａ类 构件 。 该桥 下部 构 造 在使 用 过程 中出 现 了裂缝 、 混凝 土剥 落 等威 胁 桥 梁安 全 的 病
找平 树脂 （ 找平胶 ） Ｅ ５ ０ ： Ｐ ７ Ｂ Ｇ Ｐ ７ＡＧＥ ５ ０ ＝
２ ， 量 ： ． ｇｍ ：用 ｌ ０２ ／ 。 ｋ
害 ． 有 关 部 门 的组 织 下 ， 检 测 部 门现 场 在 经
检 测 及设 计 部 门对 桥 梁 结构 计 算 复 核 ， 定 决
对该 桥 下 部 构 造 盖 梁 和 墩 柱 混 凝 土 裂缝 进
浸 渍树 脂 （ 面胶 ） Ｅ ６ ０ Ｇ Ｌ ０ Ｂ ２ Ｇ Ｌ ０ Ａ：Ｅ ６ ０ ＝ ：
１ 用 量 ： ．ｋ ／ 。 ， ０６ ｇ ｍ。 ４ 施 工 工 艺
行 “ 可 ” 和 粘 贴 碳 纤 维 片 材相 结 合 的方 壁 法 法修 补 加 固 ，以提高 盖 梁 和墩 柱 的承 载力 ， 延 长 桥梁 的使 用 寿 命 ，加 固示 意 图见 图 １ 。 “ 可” Ｂ Ｃ 壁 法 Ｉ Ｓ是 日本 Ｓ — ０ ＨＯ Ｂ ＮＤ（ 肖邦 ） 专 利工法 。“ 壁可 ” 法利 用橡 胶注 入器 自身 的 内 部压力 将特 殊环 氧树脂 材 料缓 慢地 注入 到混
吹干 。
施工 前 ， 先检查 进场 材料 的合格 证 、 法定 单 位质量 检验 报告 等 。 ３１ 裂缝封 闭及 灌注 材料 ． 具 有 交 通 部 认 证 的 Ｋ一 ０ ８ １环 氧 树 脂 结
碳纤维加固技术在桥梁工程补强中的实际应用
王金 海 陈 国祥 王建 章 ， ，
Ｗ ＮＧ Ｊｎ ｈ ｉ ，Ｃ Ｎ ｕ ． ｉ ｎ 。 ＷＡＮ Ｇ 跏 一ｈ ｎｇ Ａ ｉ — ａ ＨＥ Ｇ ｏ ｘ ａ ｇ ｚａ
浙 江建 筑 ， ２ 第 ９卷 ， ３期 ，０ ２年 ３月 第 ２１
Ｚ ｅｉｎ ｏ ｓｒｃｉｎ，￣ｏ． ９ ｈ ｊａ ｇ Ｃ ｎ ｔ ｔ ｕ ｏ １２ ，Ｎｏ ３，Ｍａ ． ０ ２ ． ｒ２ １
碳 纤 维 加 固技 术 在 桥 梁 工 程 补 强 中 的 实 际 应 用
Ｐｒ ｃ ｉａ ｐｉａ ｉｎ ｏ ｒ ｏ ｉｅ ｔ ｎ ｔ ｅ ｉｇ Ｔ ｃ ｎ ｌｇ ａｔ ｌ ｃ Ａｐ ｌ ｔ ｆＣａ ｂ ｎ Ｆ ｂ ｒＳ ｒ ｇ ｈ ｎｎ ｅ ｈ ｏｏ ｙ ｉ ｃ ｏ ｅ ｎ
构 加 固和 补 强 。现 针 对 某碳 纤维 加 固技 术 在 桥 梁 工 程 补 强 中 的 实 际应 用 处 理 实 例 ， 重 介 绍碳 纤 维 加 固技 术 的施 工 方 法 ， 且 归 着 并 纳 了碳 纤 维 加 固技 术 的 优 点 ， 推广 该 加 固技 术 。 以 关 键 词 ： 纤 维 增 强 聚合 物 （ Ｆ Ｐ）桥 梁 工程 ； 固 ； 强 碳 ＣＲ ； 加 补 中 图分 类 号 ： ４ ５７ Ｕ ４ ． ２ 文 献标 志 码 ： Ｂ 文 章 编 号 ：０ ８—３０ （ ０ ２ ０ １０ ７ ７ ２ １ ） ３—０５ ０ ０ ０— ３
图 １ 大桥 立 面 图
桁架 拱 ， 引桥 为１ ５ｍ梁板 结构 ， 面净 宽１ ． 于 ６ 桥 ７ ５ｍ， １９ ９ ２年 建成 通车 。见 图 １ 。随着 当地 经济 的发 展 和 乡村 的变迁 ， 交通 流量 急剧增 加 ， 使该 桥 预应力 混 致
碳纤维加固技术在改建桥梁补强工程中的应用
１概述
碳纤 维 单 向布具 有 高强度 、高 弹性模 量 和 耐久 性好 等优 点 。应 用 专用 的树 脂 和 碳纤 维 布 ， 设计 要求 粘贴 于砼 表 面 ， 而 达 到结 按 从 构 物加 固补 强效 果 。通 过 对梁 、 、 等 进行 板 柱 加 固前 后大 量对 比试 验 ，力学 性 能显 著 得 到 提 高 ，据试 验研究 统计 粘 贴一 层碳 纤 维 单 向 布 的梁 板 ， 抗 弯性能 可提 高 ５ ８ 其 －％。此 技术 与 其他 粘钢 、 喷射 砼等 加 固技术 相 比 ， 有 自 具 重 小 、 工 简便 、 工周 期 短和 耐 久性 好 等特 施 施 点。 在 美 国、 日本 ， 世 纪 ８ 上 Ｏ年代 初 就 进 行 了碳纤 维加 固技 术 的试 验 研究 ， 别是 日本 ， 特 从 规范 的制 定 到工程 的广 泛 应用 ，使 碳纤 维 加 固技 术 已经 变得相 当成 熟 ，目前 已经 大量 使 用 此 技术 。据 有 关资 料 统计 ， 日本 １９ 仅 ９７ 年 用 于加 固修 复 的碳 纤 维 布使 用 量 就 达 ７ ０ 万 Ｉ 。我 国 于上世 纪 ９ ｎ 。 ０年代 末 开 始碳 纤 维 加 固技 术 的试 验研究 ，并 在近 ２ ３ 内在房 ～年 屋 建筑 中有 了一定 数量 的工 程实 践 ，但 是在 桥 梁 工程 中应 用极 为有 限 ， 目前 全 国仅 有 区 区数例 。 国近 两年来 ， 我 科研 单位 和 院校 在这 方 面 的研究 和 应用做 了大量 工作 。生产 出一
碳纤维及芳纶纤维在桥梁加固中的推广应用
２０１１年第７期 （总第２０９期） 黑龙江交通科技
ＨＥ ＬＬＯＮＧＪＩＡＮＧ ＪＩＡＯＴＯＮＧ ＫＥＪｌ Ｎｏ．７，２０１１
（Ｓｕｍ Ｎｏ．２０９）
碳纤维及芳纶纤维在桥梁加固中的推广应用 于野 （黑龙江省龙建路桥第四工程有限公司）
摘要：对碳纤维纤维材料性能，补强技术在桥梁结构加固中的应用及施工工艺作出了介绍。 关键词：碳纤维；碳纤维补强技术；桥梁结构加固 中图分类号：Ｕ４４５．７ 文献标识码：Ｃ 文章编号：１００８—３３８３（２０１１）０７—０１９７—０２
０前言 桥梁绝大部分是可能通过加固改造而继续使用的，碳纤 维加固修补结构技术是一处新的，结构加固技术，它是利用 树脂类粘结材料将碳纤维布粘贴于钢筋混凝土表面，以达到 对结构及构件加固站强养护的目的，碳纤维材料用于混凝土 结构加固修补的研究始于２Ｏ世纪８Ｏ年代美，日等发达国 家，我国起步较晚，应大力研究推广应用。 １碳纤维片材料的材料性能 碳纤维是具有优越的物理力学性质的新材料，也是目前 性能最好，用途最多的增强纤维，在木土工程结构补强中，使 用较多的碳纤维增强塑料是碳纤维片材。目前，在我国应用 最多的是日本生产的碳纤维片。 （１）碳纤维片材的物理机械性能。钢筋设计抗拉强度 为２４０～５５０ ＭＰａ，高强度碳纤纤片材提高了钢筋的屈服荷 载，减少了钢筋内的消力，高模量碳纤维进一步提高警惕服 荷载，可减少片材的使用层数。 （２）耐久性。经加速暴露的试验证实，碳纤维片的强度 和粘着性有在相当于５０年的时间内不发生劣化。环氧树脂 粘结料在核辐射试验中可经受２０年，通过红外线分光法试 验，确认内部环氧树脂完好无损。 ２碳纤维材料在桥梁结构加固中的应用及施工工艺流程 ２．１具体应用 （１）抗弯拉补强。在受拉区及连续板梁，悬臂板梁支座 的上部，沿受力筋方向粘贴碳纤维片，根据受力需要进行设 计，确定粘贴层数，若应用高弹性模量片村，补强效果更显 著，由于碳纤维片弹性模量比钢筋稍大，受力时延伸率小于 钢筋。 （２）抗剪补强。通常是在梁靠近端部主拉应力较大的 区域或较大集中荷载作用的部位，补强时在梁的两侧面竖向 粘贴，或与梁底形成ｕ形环包，相当于增加抗剪箍筋以分担 原箍筋的剪力，必要时可交就粘贴单向碳纤维片。 （３）中心受压补强。用碳纤维在构件中部横向环包，增 强混凝土的约束，提高抗压强度。 （４）偏心受压构件。在构件受弯拉的侧面沿柱轴纵向 粘贴，可有效补强。 （５）抗震性能补强。在地震或台风的横向力作用下，柱 端弯矩和剪力都很大，可以纵向粘贴和环包同时进行，既提 高构件贲向侧力，又改善能量吸收性能。提高结构和延性， 使结构抗侧向力能力显著提高。 （６）涵洞，隧道及衬砌侧修补。由于环向压力不均匀造 成横断面各方位应力产生纵向受力不均匀造成横断面各方 位应力异常而产生纵向受拉裂缝，甚至衬砌剥落，以及由于 收稿日期：２０１１—０３－２９ 地基沉降不均匀造成的纵向错位，都可以采用混凝土局部填 补，置换和碳纤维片补强联合应用的方法。 （７）封闭及防护功能。粘贴碳纤维片可将结构裂缝封 闭，较宽较深的裂缝还可以在贴片前用环氧树脂灌缝进行封 闭，从而控制裂缝的进一步扩展，阻止水分渗入引起钢筋锈 蚀，还能增强抗腐蚀性能。 ２．２碳纤维片补强施工的工艺流程 （１）混凝土构件的表面处理。将混凝土表面的疏松，脆 裂等缺陷清除达到表面坚实，露筋的锈块，脆裂等缺陷清除 达到表面坚实，露筋的锈块，锈皮均须清除，必要进须做防锈 处理，对混凝土表面宽度小于０．２ ｍｍ的裂缝，用环氧树脂 涂抹封闭，宽度大于Ｏ．２ ｍｍ的裂缝，需用环氧树脂灌。对 混凝土表面残缺部分用高于原混凝土强度等级的砂浆或混 凝土修补夹带，并将混凝土表面的风化劣化层，浮浆，油污等 清理干净，混凝土表面的浆楞，模板段差，直角等带有棱角的 地方应打磨圆滑夹带，将存留在表面的粉未清除干净，保持 被修补表面的彻底清洁。 （２）除底层界面剂。在处理好的混凝土表面涂刷环氧 树脂底层涂料，使底层树脂渗入到混凝土中，增加粘结力。 （３）构件表面的残缺修补。底层涂料涂刷面涂刷环氧 树脂底层涂料，使底层树脂渗入到混凝土中，增加粘结力。 （４）构件表面的残缺修补。底层涂料涂刷后，用环氧腻 子将混凝土表面的孔隙修整。再在其表面涂刷一层粘结树 脂，贴片工序操作的技术性很强，有严格的操作堆积和质量 控制标准，以确保粘贴的质量。 （５）养护。粘贴工作完成后，通常在自然条件下养护１
沥青基碳纤维应用案例
沥青基碳纤维应用案例沥青基碳纤维是一种新型的复合材料，由沥青基体和碳纤维增强材料组成。
它具有高强度、轻质化、耐腐蚀、耐磨损等优点，在各个领域都有广泛的应用。
以下是10个沥青基碳纤维应用案例：1. 道路修复：沥青基碳纤维可用于道路修复中的补强，通过将其添加到沥青混合料中，可以增强道路的承载能力和耐久性，延长道路的使用寿命。
2. 桥梁建设：沥青基碳纤维可以用于桥梁的建设中，用作桥梁的加固材料。
其高强度和轻质化特性可以有效地提高桥梁的承载能力和抗震能力。
3. 隧道衬砌：沥青基碳纤维可以用于隧道衬砌的加固，通过将其添加到混凝土中，可以增强隧道的抗裂性能和耐久性。
4. 管道修复：沥青基碳纤维可用于管道的修复和加固，通过将其包裹在管道表面，可以提高管道的耐腐蚀性和抗压能力。
5. 污水处理：沥青基碳纤维可以用于污水处理设备的制造，通过将其纺织成过滤材料，可以提高污水处理效率和净化效果。
6. 汽车制造：沥青基碳纤维可以用于汽车制造中的零部件，如车身、座椅等。
其轻质化和高强度可以提高汽车的燃油效率和安全性能。
7. 航空航天：沥青基碳纤维可以用于航空航天领域，制造航空器的结构件。
其轻质化和高强度可以减轻航空器的重量，提高飞行性能。
8. 建筑防水：沥青基碳纤维可以用于建筑防水材料的制造，通过将其添加到防水涂料中，可以提高防水层的耐久性和抗裂性能。
9. 石油化工：沥青基碳纤维可以用于石油化工设备的制造，如储罐、管道等。
其耐腐蚀性和耐高温性能可以提高设备的使用寿命。
10. 水利工程：沥青基碳纤维可以用于水利工程中的加固和修复，如水坝、堤坝等。
其高强度和耐久性可以提高水利工程的安全性和稳定性。
以上是沥青基碳纤维的10个应用案例，沥青基碳纤维在各个领域都有广泛的应用前景，可以为我们的生活和工作带来更多的便利和安全。
沥青基碳纤维应用案例
沥青基碳纤维应用案例沥青基碳纤维是一种由碳纤维和沥青组成的复合材料。
由于其优良的性能和广泛的应用领域，沥青基碳纤维在工程建设、交通运输、航空航天等领域得到了广泛的应用。
下面列举了一些沥青基碳纤维的应用案例。
1. 道路修复：沥青基碳纤维在道路修复中起到了重要的作用。
碳纤维的高强度和耐腐蚀性使其能够有效地加固路面，提高路面的承载能力和耐久性。
同时，沥青基碳纤维还能够提供较好的抗裂性能，减少路面的开裂和水损害。
2. 桥梁加固：沥青基碳纤维在桥梁加固中也得到了广泛应用。
通过使用沥青基碳纤维加固材料，可以提高桥梁的承载能力和抗震能力，延长桥梁的使用寿命。
此外，沥青基碳纤维还能够提供较好的防腐蚀性能，避免桥梁受到腐蚀的损害。
3. 风电叶片：沥青基碳纤维在风电叶片中的应用也非常广泛。
由于碳纤维具有较好的强度和刚性，可以有效地减轻叶片的重量，提高风能利用效率。
同时，沥青基碳纤维还能够提供较好的耐候性能，延长叶片的使用寿命。
4. 航空航天：沥青基碳纤维在航空航天领域的应用也逐渐增多。
由于碳纤维具有较轻的重量和较高的强度，可以有效地减轻飞机和航天器的重量，提高其飞行效率和载荷能力。
同时，沥青基碳纤维还能够提供较好的抗热性能，保护飞机和航天器免受高温环境的损害。
5. 汽车零部件：沥青基碳纤维在汽车制造中也得到了广泛的应用。
碳纤维的高强度和低密度使其成为制造轻量化汽车零部件的理想材料，可以有效地减轻汽车的重量，提高燃油经济性和减少尾气排放。
6. 地下工程：沥青基碳纤维在地下工程中的应用也很常见。
由于碳纤维具有较好的耐腐蚀性和防水性能，可以有效地防止地下结构受到水和化学物质的侵蚀。
同时，沥青基碳纤维还能够提供较好的抗震性能，增加地下结构的安全性。
7. 船舶制造：沥青基碳纤维在船舶制造中也得到了广泛的应用。
碳纤维的高强度和低密度使其成为制造轻量化船体和船舶部件的理想材料，可以有效地降低船舶的沉船风险，提高船舶的载重能力和航行速度。
桥墩碳纤维加固施工方案
桥墩碳纤维加固施工方案桥墩是承受桥梁荷载并将其传递到地基上的重要组成部分，因此其强度和稳定性对于整个桥梁结构的安全性至关重要。
然而，由于各种原因，桥墩往往会出现损坏或破坏的情况，如混凝土开裂、钢筋锈蚀等。
为了加固和修复这些受损的桥墩，可以采用碳纤维加固技术来提高其强度和稳定性。
碳纤维具有高强度、高模量、耐腐蚀、重量轻等特点，非常适合用于桥墩的加固。
以下是桥墩碳纤维加固的一般方案：第一步：检查和评估损伤程度在进行桥墩碳纤维加固施工之前，首先需要对桥墩的损伤程度进行全面的检查和评估。
这可以通过无损检测技术，如超声波检测、雷达扫描等来实现。
通过评估损伤的程度和类型，可以确定碳纤维加固的具体方案。
第二步：清理和准备工作面在进行碳纤维加固之前，需要对桥墩表面进行清理和准备。
首先，清理掉桥墩表面的杂物和污垢，确保施工面干净。
然后，使用喷砂或其他适当的方法将桥墩表面的混凝土杂质去除，以便碳纤维片能够充分粘附在墩体上。
第三步：设计碳纤维加固方案根据桥墩的损伤程度和结构要求，设计碳纤维加固方案。
一般来说，可以采用碳纤维片对桥墩进行加固。
根据不同的情况，可以选择不同类型和规格的碳纤维片，如碳纤维布、碳纤维板等。
第四步：施工粘接碳纤维片在施工前，需要根据设计要求将碳纤维片剪裁成适当的尺寸。
然后，使用适量的环氧树脂粘合剂将碳纤维片粘贴到桥墩表面。
在粘贴过程中，要确保碳纤维片与墩体表面充分贴合，并排除空气和杂质。
第五步：加固构件施工对于一些需要加固的结构部位，如墩顶、墩基等，可以使用碳纤维加固构件进行施工。
碳纤维加固构件一般由碳纤维板或条构成，可以根据具体需求进行定制。
施工时，将碳纤维构件通过螺栓或其他固定方式连接到墩体上。
第六步：做好防护措施在施工完成后，需要采取适当的防护措施来保护碳纤维加固层免受外界环境的影响。
例如，可以在碳纤维表面涂覆防水涂料，以增强其耐久性和防腐能力。
此外，还可以设置护栏等设施，确保人员和车辆不会对加固结构造成破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在桥梁加固工程中碳纤维材料的应用
摘要：本文通过分析碳纤维材料的基本特性，针对碳纤维材料在桥梁加固中
的工艺流程及施工要求进行探讨，并提出施工过程中应注意预防的几点质量缺
陷。
关键字：碳纤维；桥梁加固；施工；质量
一、 碳纤维材料的基本特性
碳纤维增强复合材料补强加固所采用的基本材料是高强度或高弹性模量的
连续碳纤维，单向排列成束，用环氧树脂浸渍固化的碳纤维板或未经树脂浸渍固
化的碳纤维布，统称碳纤维片材。将片材用专门配制的粘贴树脂或浸渍树脂粘贴
在桥梁混凝土构件需补强加固部位表面，树脂固化后与原构件形成新的受力复合
体，共同工作。
1、 碳纤维片材
片材碳纤维材料的拉伸强度在(2400～3400)MPa之间，与普通碳素钢板拉伸
强度为240MPa相比，片材的拉伸强度很高。
片材碳纤维材料的弹性模量依片材力学性能不同，碳纤维片材依力学性能分
成高模量、高强度和中等模量三类。高模量碳纤维片材的弹性模量较高，但其伸
长率较低。
相比之下，碳纤维片材的单位重比钢材低许多，说明碳纤维片材较轻。碳纤
维的化学结构稳定，本身不会受酸碱盐及各类化学介质的腐蚀，有良好的耐寒和
耐热性。
2、 配套树脂类粘结材料
混凝土结构加固修补配套树脂系统包括底层涂料，用于渗透过混凝土表面，
促进粘结并形成长期持久界面的基础；就公路混凝土桥梁用碳纤维片材加固技术
而言，环氧树脂在不同施工环境温度下固化性能有十分重要的意义，因为这涉及
到粘贴工作质量与如何尽量减少桥上正常交通中断时间紧密相关。采用专配的环
氧树脂材料，在混凝土施工表面温度(10～40)摄氏度时，粘贴环氧树脂固化时间
约15小时以上，但粘贴后就可以使用的时间为45分钟以上，专配的环氧树脂材
料的这一性能是完全适合混凝土桥梁的加固工作。
二、 碳纤维材料在桥梁加固中的工艺流程及施工要点
根据碳纤维的设计及加固原则，为了使碳纤维粘贴效果达到预期目标，碳纤
维在进行粘贴时，一般按以下工艺流程进行施工：卸荷→基面处理→涂刷底胶(FP
胶)→修补粘贴面→粘贴碳纤维(CFRP)→表面处理与防护。
1、 卸荷
在进行对梁体加固前，必须卸去梁体上的全部或主要荷载，卸除荷载后的梁
体需静置到稳定状态后方可进行加固工作。
2、基面处理
（1）将所需加固的构件表面层除去并研磨至粗骨出现为止，然后，除去净
粉尘，并使其干燥；
（2）将构件锐角处磨成1.2cm以上圆角，以免因补强后造成应力集中降低
补强效果；而对构件凹坑部位则需使用与梁体混凝土强度相同等级的环氧树脂砂
桨进行补平，使凹坑面形成平顺段，以利于粘贴；
（3）对梁体裂缝进行一般封闭处理。
一般采用TK型注缝胶和TZ型封缝胶相结合进行梁体封闭处理。
3、涂刷底胶
（1）按2:1比例将底胶(FP)的主剂和固化剂先后放人容器内，用低速搅拌的
方法使其充分均匀，搅拌时间为10～15min为宜，一次搅拌量根据现场情况而定，
但必须在1h内涂刷完，主要原因是固化剂受胶体自身胶化时间和胶体的延展性，
以及温度、湿度和环境因素影响较大，另一方面，不同温度、湿度下所涂刷的胶
体其厚度不均匀。
（2）涂刷方式应根据施工条件合理选择，一般采用滚筒刷自上而下的方法
进行。
（3）涂刷底胶前必须做好构件的除湿保温工作，涂刷底胶后，应对梁体进
行防尘保护．底胶固化的时间一般约为3～24h，涂刷遍数一般按2遍进行控制。
（4）底胶硬化后若表面出现流痕皱折等凸起部位，需用磨光机打磨至平
整．同时还要进行除尘处理。
4、修补粘贴面
本道工序为碳纤维粘贴前的再修补工作，底漆干燥后，将缺陷填补材料填涂
在缺陷处．填涂后的施工面使用适当工具加以修整．使整个施工面平整光滑。其
要求同基面处理。
5、粘贴碳纤维
（1）粘贴方向的确定
①凡梁、板构件其受拉面进行抗弯加固时，碳纤维粘贴方向（经线方向）与
构件纵轴线一致。以达到抗弯目的。
②凡梁、柱式构件需进行封闭式或侧面粘贴加固时，其碳纤维的纤维（经线）
方向需与构件的纵向轴线垂直以达到抗剪效果。
③由于梁体缺陷不可能规则化，如梁体裂纹以及裂纹的发展方向等因素，因
此在进行粘贴碳纤维加固梁体时，其粘贴纤维（经线）的方向还必须注意与供货
商磋商，以得到供货商的技术指导。
（2）下料：碳纤维的下料长度，应根据梁体所需加固长度而定，若需搭接
其顺向搭接长度应不少于15cm为宜，若需固定应采用横向碳纤维粘贴固定，其
固定宽度不少于10cm，进行梁体抗剪加固时，梁底转角部位的倒角处理范围以
倒角半径不少于lcm为宜。
（3）粘贴
①FR胶主剂及硬化剂依2:1定配比称重后充分搅拌均匀，一次搅拌量不得
大于1h时间内完成的施工量。超过可使用时间的材料不可再使用(调配和使用方
法与底胶相同)。
②施工面以滚筒毛刷含浸胶体均匀涂刷。
③将碳纤维贴片粘合在含浸胶体的涂布上，并用刮刀沿着纤维方向用力刮平
以除去气泡。
④利用脱泡滚轮沿着纤维方向来回滚压以充分粘贴和除去气泡。
⑤在已贴妥之纤维贴片上，再将胶体均匀涂刷后重复步骤．纤维贴片粘贴
30min后才能进行上层胶体涂刷，期间要注意贴片是否有浮起或错位现象，若有
则以滚轮或刮刀压平修整。
⑥2层以上贴层，重复步骤②～⑤，根据施工情况可确定1日1层或2日1
层进行施工
⑦粘贴时应注意对混凝土转角处要适当多涂刷胶体。
⑧在最后一层碳纤维的表面均匀涂刷一层FR胶体。
⑨粘贴施工完成后应注意做好已贴碳纤维梁体的保温、防湿养护工作，其温
度以15℃～2O℃为宜，养护时间为7d，实践表明，养护工作的好坏直接关系到
胶体和碳纤维的最终组合强度以及加固效果，不可忽视。
6、表面防护
梁体被碳纤维加固后，为保证胶体的耐久性和防腐、防火性能，其表面应喷
涂防火涂料进行保护。
三、 施工过程中应加强对施工质量缺陷的预防
（1）桩顶夹泥松散的预防：灌注混凝土时可比原设计多灌注80～100cm的
混凝土(该部位不设钢筋)，待混凝土达到3d强度后，用人工凿除多余部位，这
样就保证了桩顶混凝土的强度。
（2）断桩的预防措施：①导管使用前，要对导管进行检漏和抗拉试验，以
防导管渗漏。每节导管组装编号，导管安装完毕后要建立复核和检验制度。导管
的直径应根据桩径和石料的最大粒径确定，尽量采用大直径导管。②下导管时，
其底口距孔底的距离不大于40～50 cm，同时要保证首批混凝土灌注后能埋住导
管至少1.0m。③钢筋笼制作时，一般采用对焊，以保证焊口平顺。当采用搭接
焊时，要保证焊缝不要在钢筋笼内形成错台，以防钢筋笼卡住导管。④在提拔导
管时要认真测量混凝土的灌注深度以及已拆下导管的长度，认真计算提拔导管的
长度，严禁不经测量和计算盲目提拔导管，一般情况下一次只能拆卸一节导管。
⑤关键设备(混凝土的搅拌设备、发电机、运输车辆)要有备用。⑥如混凝土堵塞
导管时，可拔插抖动导管(注意不可将导管口拔出混凝土面)，当所堵塞的导管长
度较短时，也可以用钢筋插入导管来疏通导管，也可以在导管上固定附着式振捣
器进行振动来疏通导管内的混凝土。⑦ 如钢筋笼卡住导管后，可设法转动导管
使之脱离钢筋笼。
