沥青混合料面层施工技术
沥青路面面层施工方法
沥青路面面层施工方法一、施工前的准备工作：1、基层铺筑后应及时进行养生及保护。
2、基层表面清扫工作，首先人工采取扫帚清扫,使表面清洁无任何松散石料。
如果基层表面有泥土等杂质覆盖物，用扫帚清除不掉的可采用铁刷子刷，最后采用鼓风设备清除基层表面灰尘。
3、基层表面如果发现有软、松散的地方，应及时清除使其恢复原状。
4、基层准备好后，应及时请监理工程师验收认可。
二、沥青混合料拌制：1、沥青混合料必须在沥青拌和站采用机械拌和。
拌和站的设置须符合国家有关环境保护、消防、安全等规定。
2、沥青混合料采用连续式拌和机拌制,拌制前应先根据试验配合比确定施工配合比，然后根据施工配合比调整材料上料速度比，该比例一经确定,未经自检人员及监理人员允许不得擅自更改。
3、沥青混合料拌制期间应根据材料含水量变化调整上料速度及沥青用量。
4、沥青混合料拌和时间应试拌确定，对于连续式拌和机的拌和时间还应根据上料速度及拌和温度调整确定。
拌制的混合料应拌和均匀，所有矿料应全部裹覆沥青结合料。
5、拌和厂拌和的沥青混合料应均匀一致，无花白料，无结团成块或严重的粗细料离析现象，不符合要求的混合料不允许出厂使用，并及时根据实际情况加以调整。
6、在拌和厂内，质检人员应随时检查出料质量,根据实际情况配合操作人员把握好出料质量，出现问题及时汇报并拿出处理意见在得到监理人员的允许下可调整出料配合比。
7、出厂的混合料须签发一式三份的发料单，一分存拌和厂，一份交摊铺现场，一分交司机以备结帐。
三、沥青混合料运输：1、沥青混合料应采用较大吨位的自卸汽车运输。
运输是应防止沥青与车厢板粘结，车厢侧板和底板可涂一薄层油水（柴油与水的比例可为1：3）混合液，并不得有余液积聚在车厢底部。
2、从拌和机向运料车上装料时，为防止粗细料离析，每卸一斗混合料应前后移动一下汽车位置.3、运料车必备蓬布，用以保温、防雨、防污染，当夏季运输时间短于0。
5h时，可不加以覆盖。
没有蓬布的运料车不予运料.4、沥青运料车的运量应比拌和能力或摊铺速度有所富余，施工过程中摊铺机前方应有运料车等候卸料。
沥青混合料技术要求
会展中心周边车行道路面层做法●50厚细粒式沥青混凝土（AC-13）●PC-3乳化沥青粘层油0.5L/m³●80厚中粒式沥青混凝土AC-20●PC-2乳化沥青透层油1.0L/㎡撒15#钉子石（0.3m³/100㎡）●460厚石灰粉煤灰碎石(连续级配)（8：17：75）分3层夯实●180厚级配砂砾，砾石最大粒径不大于40mm●500厚12%石灰土换填●素土分层夯实，压实系数大于0.93，土基回弹模量大于20MPa 室外展场面层做法（按照地面堆载200kN/m²计算）●25厚1：6石油沥青豆石压实面层●沥青冷底子油一道●200厚C25混凝土，内配¢12@200双层双向钢筋●100厚C20混凝土垫层●300厚级配碎石，压实系数大于0.95●素土分层夯实，压实系数大于0.93。
处理后地基承载力特征值f ak≥200kPa，如若承载力不足，可采用500厚12%石灰土换填，但仍需满足土基回弹模量大于20MPa采用混凝土平道牙沥青混合料技术要求（1）粗集料沥青混合料用粗集料质量技术要求表1指标单位二级公路石料压碎值不大于% 30洛杉矶磨耗损失不大于% 35表观相对密度不小于T/M3 2.45吸水率不大于% 3.0坚固性不大于% -针片状颗粒含量（混合料）不大于% 20水洗法＜0.075mm颗粒% 1含量不大于软石块含量不大于% 5对沥青的粘附性不小于4级所用粗集料应洁净、干燥、表面粗糙，形状方正、扁平、针片状的成分较少。
质量应符合表2的规定。
粗集料与沥青的粘附性应不小于4级。
（2）细集料沥青路面的细集料包括天然砂、机制砂、石屑。
细集料应洁净、干燥、无风化、无杂质，并具有适当的颗料级配，其质量应符合表3的规定。
沥青混合料用细料质量表2项目单位二级公路表观相对密度不小于t/m3 2.45坚固性（＞0.3mm部分）不小于% -含泥量（小于0.075mm的含量）不大于% 5砂当量不小于% 50亚甲蓝值不大于g/kg -棱角性（流动时间）不小于% -（3）砂本项目路面用砂采用机轧砂，其规格应符合表4的规定。
(完整word版)70号A级沥青沥青面层施工方案

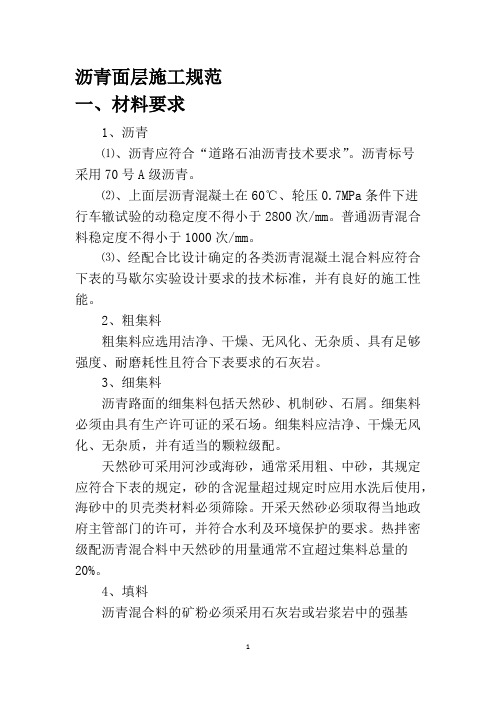

沥青面层施工规范一、材料要求1、沥青⑴、沥青应符合“道路石油沥青技术要求”。
沥青标号采用70号A级沥青。
⑵、上面层沥青混凝土在60℃、轮压0.7MPa条件下进行车辙试验的动稳定度不得小于2800次/mm。
普通沥青混合料稳定度不得小于1000次/mm。
⑶、经配合比设计确定的各类沥青混凝土混合料应符合下表的马歇尔实验设计要求的技术标准，并有良好的施工性能。
2、粗集料粗集料应选用洁净、干燥、无风化、无杂质、具有足够强度、耐磨耗性且符合下表要求的石灰岩。
3、细集料沥青路面的细集料包括天然砂、机制砂、石屑。
细集料必须由具有生产许可证的采石场。
细集料应洁净、干燥无风化、无杂质，并有适当的颗粒级配。
天然砂可采用河沙或海砂，通常采用粗、中砂，其规定应符合下表的规定，砂的含泥量超过规定时应用水洗后使用，海砂中的贝壳类材料必须筛除。
开采天然砂必须取得当地政府主管部门的许可，并符合水利及环境保护的要求。
热拌密级配沥青混合料中天然砂的用量通常不宜超过集料总量的20%。
4、填料沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原是料中的泥土杂质应除净。
矿粉应干燥、洁净，能自由的从矿粉仓流出。
粉煤灰作为填料使用时，用量不得超过填料总量的50%，粉煤灰的烧失量应小于12%，与矿粉混合后的塑性指数应小于4%，其余质量要求与矿粉相同。
二、沥青混凝土施工1、施工流程准备下承层→施工放样→备料→集中拌和→运输→摊铺→整形→碾压→接缝和调头的处理→养生。
2、施工要求⑴、沥青混合料路面的施工除应符合改性沥青混合料的有关规定外，尚应符合现行《公路沥青路面施工技术规范》(JTGF40-2004)的有关规定。
⑵、沥青混合料生产、运输、摊铺和压实等施工采用机械化施工，施工前应准备符合要求的材料，同时提供正式材料质量检验报告。
所有路用材料都必须批准方可使用。
施工前应做好各环节的准备工作。
⑶、沥青混合料路面工程正式开工前，先铺筑100m—200m试验路段，进行沥青混合料的试拌、试铺和试压试验，并据此制定正式的施工程序，以确保良好的施工质量和路面施工顺序。
沥青砼面层施工工艺
沥青砼面层施工工艺１、施工方案（1）沥青砼面层，采用M－3000型间歇式沥青拌和楼集中拌和，18ｔ太脱拉自卸运至现场，ABG423摊铺机半幅全断面一次摊铺的方案。
（2）铺筑中调平装置：下面层采用基准钢丝法，中面层及抗滑层用滑移式基准梁法。
２、原材料的技术要求。
（1）下面层及中面层ａ、粗集料：碎石碎石应洁净干燥，符合设计规范和足够的强度及耐磨耗性、有棱角近似立方体；不得有软质和其它杂质。
质量技术要求符合技术规范表301-7的要求。
5cm中粒式沥青砼矿料级配为密级配防渗的AC-20Ⅰ，见下表：AC-20Ⅰ矿料级配范围6cm粗粒式沥青砼的矿料级配见下表ｂ、细集料细集料按设计要求采用天然砂及石屑；细集料应干净、坚硬、干燥、无风化、无杂质或其它有害物质，且与沥青有良好的粘结性。
天然砂、石屑的质量技术要求应符合技术规范的要求。
ｃ、填料填料应采用石灰岩或岩浆岩中的强基性岩石等憎水性石料，经磨制而成的矿粉，不应含泥土杂质和团粒，要求干燥、洁净，其质量符合技术规范中表的要求。
ｄ、沥青沥青材料为符合重交通道路石油沥青标准的AH-70沥青。
要求色泽均匀无杂质。
技术指标符合技术规范中的要求。
进场沥青供方应提供出场合格证及技术指标检验单。
我方中心试验室按规范规定进行抽检。
（2）抗滑层ａ、粗集料采用机制的玄武岩，应洁净、干燥、坚硬耐磨，外观接近立方体，有良好的嵌挤能力，不得掺有其它有害杂质。
该层的矿料级配为AK－16AB见下表ｂ、细集料应干净、坚硬、干燥、无风化、无杂质并符合设计要求的级配。
ｃ、填料填料必须用石灰石等碱性岩石磨细的矿粉，石料中泥土杂质应除净。
矿粉必须保持干燥、洁净。
质量符合JTJ032-94附录C表中的技术要求。
ｄ、沥青用于该层的沥青应有较高的粘度与集料有良好的粘附性。
沥青采用AH-70，其质量应符合技术规范的要求。
３、混合料配合比设计每层混合料均按三阶段进行配合比设计，即目标配合比设计阶段、生产配合比设计阶段、生产配合比验证阶段。
高性能沥青路面(SBS改性沥青Superpave-20)中面层施工指导
高性能沥青路面（SBS改性沥青Superpave-20）中面层施工指导Superpave沥青混合料采用旋转压实仪成型试件，依据沥青混合料初始、设计和最大旋转压实次数时的密实度以及在设计压实次数时的空隙率、矿料间隙率、沥青填隙率、填料与有效沥青之比进行沥青混合料的组成设计。
它在沥青混合料组成设计时首先依据石料的性质进行级配组成设计，然后再进行油石比的选择。
在吸收国外先进设计方法的基础上，结合试验研究成果，制定了《高性能沥青路面（SBS 改性沥青Superpave20）中面层施工指导》，以指导高速公路沥青路面中面层施工。
沥青路面中面层采用Superpave20结构时其厚度不小于6cm。
其沥青混合料级配应满足表一和表二，技术指标应满足表三和表四。
Superpave20设计集料级配限制区界限表一Superpave20设计集料级配控制点界限表二一、材料要求1、沥青沥青面层采用SBS改性沥青，其技术要求见表五。
沥青性能整套检验由省高指委托有关试验单位进行，各施工单位和驻地监理组工地试验室、市高指中心试验室按xx高技（XX）203号《关于进一步明确高速公路沥青路面原材料检测项目和检测频率的通知》规定对到场沥青进行检测，并留样备检。
Superpave20技术指标表表三*注：当级配在禁区下方通过时，粉胶比可取值0.8～1.6。
Superpave20混合料马歇尔技术指标表表四2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
中面层采用石灰岩等碱性石料，应选用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料按xx高技（XX）203号文规定进行检验。
粗集料技术要求见表六。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。
沥青混凝土技术施工方案(3篇)
一、前言沥青混凝土作为一种广泛应用于道路、机场跑道、停车场等基础设施的建设材料，具有优良的耐久性、抗滑性和舒适性。
为确保沥青混凝土施工质量，提高工程效益，本方案详细阐述了沥青混凝土施工的工艺流程、质量控制要点及施工组织管理措施。
二、施工准备1. 材料准备- 沥青：应选用符合国家标准的沥青，根据气候条件选择合适的沥青品种。
- 集料：碎石、矿粉等集料应满足设计要求，并经过严格筛分和检验。
- 填料：填料应选用符合国家标准的优质石灰或水泥。
2. 机械设备准备- 沥青搅拌设备：应确保设备性能稳定，符合施工要求。
- 摊铺机：应选用适合工程规模和沥青混凝土摊铺厚度的摊铺机。
- 压路机：应选用振动压路机和钢轮压路机配合使用，确保压实度。
3. 施工人员准备- 组织施工队伍，明确各工种职责。
- 对施工人员进行技术培训和安全教育。
三、施工工艺1. 基层处理- 清除基层表面的杂物、油污等。
- 对基层进行平整度、高程和横坡检查，必要时进行整平处理。
2. 沥青混凝土拌合- 按照配合比准确计量各种材料。
- 在沥青搅拌设备中均匀拌合，确保沥青混凝土拌合均匀。
- 摊铺机预热至规定温度。
- 摊铺沥青混凝土，确保厚度均匀。
- 摊铺过程中注意调整摊铺速度和宽度，确保摊铺质量。
4. 碾压- 采用振动压路机和钢轮压路机进行碾压。
- 首先进行初压，然后进行复压和终压。
- 碾压过程中注意观察沥青混凝土的密实度和表面平整度。
5. 接缝处理- 对施工缝、伸缩缝等进行处理，确保接缝平顺。
6. 养护- 在沥青混凝土表面喷洒养护剂，防止水分蒸发。
- 养护期一般为7-14天，具体根据气候条件确定。
四、质量控制1. 材料检验- 对沥青、集料、填料等原材料进行严格检验，确保符合设计要求。
2. 拌合质量- 检查沥青混凝土的拌合均匀性，确保拌合质量。
3. 摊铺质量- 检查摊铺厚度、平整度和横坡，确保摊铺质量。
4. 碾压质量- 检查压实度、密实度和表面平整度，确保碾压质量。
沥青面层施工技术交底大全
工程名称设计文件图号施工部位沥青路面交底日期技术交底内容：1、技术交底范围;2、设计情况；本项目技术标准采用二级公路标准，设计速度60km/h ,沥青砼路面，路基宽度12m ,全长14.166km ,双向双车道。
行车道、硬路肩横坡为1.5% , 土路肩横坡为2.5% ,坡向路基外侧。
沥青混凝土路面采用双圆垂直均布荷载作用下的各层弹性连续体系理论，以设计弯沉值为路面整体刚度的设计指标计算路面结构厚度，并对沥青混凝土面层和半刚性材料基层、底基层进行层底拉应力验算。
设计年限内路面设计弯沉为0.358mm。
路面交通等级属于轻交通。
一个车道上大客车及中型以上的各种货车日平均交通量Nh=622,属中等交通等级，因此，本项目交通等级为中等交通等级。
3、开始施工的条件及施工准备工作；1.路面基层施工完毕，且验收合格。
2.技术准备：熟悉图纸，了解设计意图，熟悉施工程序、规范及质量标准。
3.材料准备沥青站建立完成，可以正常生产，原材料供应充分，可以满足施工进行要求4.机具准备有足够的施工机械及洒水车，满足施工进度及环保要求。
4、施工工艺；4.1下封层工艺流程如下图4-1所示制备改性乳化沥青清除基层顶面松散粒料和浮尘—酒水湿润医酒乳化沥青 f 撒石屑一碾压一T酒乳化沥青■撒石屑—►碾压图4-1下封层施工工艺流程4.2上、中、下沥青面层的施工工艺流程如图4-2所示。
展合料拌和牖合料运输। ------------------- 口接^处瑁瓶工放样层陋粘层油I上愠合料摊捕一麻医」「 ............................. 序整度、路拱及缺陷检查处理卜」匚4/ ......................................................... 开放交通图4-2沥青面层施工工艺流程5、质量标准；5.1下承层处理(1 )质量检验：检查下承层表面是否有突变、松散、脱落、污染，特别是汽、柴、煤油污染，如果有必须进行挖补，表面清洁、平整度等应符合规范要求。
高模量沥青路面中面层(HMAC20)施工指导意见
苏锡高速公路HMAC20高模量沥青路面施工指导意见高模量沥青，为工厂预制，其在保证沥青原有的优良性能基础上，采取特殊工艺或技术措施显著提高沥青的模量。
由于沥青混合料模量与60℃动态剪切粘度具有密切关系，并且为区别其他改性沥青，提出高模量沥青的概念为：60℃复数模量不小于10kPa，同时沥青使用性能等级满足PG82-28 要求的改性沥青。
根据交通部标准JTG F40 2004《公路沥青路面施工技术规范》规定，结合国内外对高模量沥青的研究成果与技术经验，对高模量沥青混合料HMAC-20的施工提出如下指导意见。
矿料级配应符合表一的规定。
一、材料要求1、沥青沥青采用高模量沥青，其技术要求见表二。
沥青性能整套检验委托有关试验单位进行，各施工单位和驻地监理组工地实验室对到场沥青三大指标进行检测，并留样备检。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。
应采用石灰岩等碱性石料，用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船。
粗集料技术要求见表三。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。
细集料规格见表四。
沥青路面HMAC20用沥青混凝土矿料级配通过率（%）范围表一高模量沥青技术要求表二沥青面层用粗集料质量技术要求表三沥青面层用细集料规格表四（2）砂当量不得小于60%（宜控制在70%以上）,亚甲蓝值不大于25g/kg；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表五。
沥青面层用矿粉质量技术要求表五二、做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进展和质量的故障。
沥青路面面层用集料技术要求
道路工程材料作业李诗琪12534321.沥青路面面层用集料技术要求（参考“沥青路面施工技术规范”JTGF40）一．粗集料1.沥青层用粗集料包括碎石、破碎砾石、筛选砾石、钢渣、矿渣等，但高速公路和一级公路不得使用筛选砾石和矿渣。
粗集料必须由具有生产许可证的采石场生产或施工单位自行加工。
2.粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2的规定。
当单一规格集料的质量指标达不到表中要求，而按照集料配比计算的质量指标符合要求时，工程上允许使用。
对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。
根据百度百科，查阅以上各个指标的定义：石料压碎值：压碎值是集料抵抗压碎的性能指标，它是按规定试验方法测得的被压碎碎屑的重量与试样总重量之比，以百分数表示。
洛杉矶磨耗损失：是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。
吸水率吸水率：是表示物体在正常大气压下吸水程度的物理量。
坚固性：砂、卵石与碎石在自然风化和其他外界物理化学因素作用下抵抗破裂的能力。
用硫酸钠溶液法检验，试样经5次循环后其重量损失值应小于有关规定。
针片状颗粒含量：粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于0.4的颗粒水洗法：将两类不同溶解性物质，同时通过水，其中一类能够溶解在水中，另外一类不能溶解，然后利用分液的方法将水层除去。
二．细集料1.沥青路面的细集料包括天然砂、机制砂、石屑。
细集料必须由具有生产许可证的采石场、采砂场生产。
2.细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4.9.2的规定。
细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量(适用于0～4.75mm)或亚甲蓝值(适用于0～2.36mm或0～0.15mm)表示。
含泥量：指天然砂中粒径小于75微米的颗粒含量。
砂当量：测定天然砂、人工砂、石屑等各种细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。
工程沥青玛蹄脂碎石混合料(SMA)面层施工技术指南
高速公路改扩建工程沥青玛蹄脂碎石混合料（SMA）面层施工技术指南二零二零年六月目录一、原材料 (1)二、SMA配合比设计 (4)三、SMA拌合 (7)四、SMA运输 (10)五、SMA摊铺 (11)六、SMA压实 (12)七、SMA接缝 (15)八、施工质量管理和验收 (16)一、原材料1.1 粗集料用于SMA的粗集料应采用质地坚硬、表面粗糙、形状接近立方体、有良好的嵌挤能力的破碎集料，在细破作业时不得采用颚式破碎机加工。
其质量应符合表1的技术要求。
1.2 细集料细集料应符合表2的技术要求。
表2 沥青面层用细集料质量技术要求1.3 填料填料必须采用由石灰石等碱性岩石磨细的矿粉。
矿粉必须保持干燥，能从石粉仓自由流出，其质量应符合表3的技术要求。
为改善沥青结合料与集料的粘附性，本项目使用水泥替换部分矿粉，替换量为集料总重量的3%。
1.4 沥青结合料表面层聚合物SBS改性沥青的技术要求应符合《公路沥青路面施工技术规范》(JTG F40－2004)中I-D的要求及招标文件要求，即表4。
1.5 纤维稳定剂本项目使用絮状木质素纤维，以吸附沥青，减少析漏。
木质素纤维的质量，应符合表5的技术要求。
纤维应能承受250℃以上的环境温度不变质，且对环境不造成公害，不危害身体健康。
纤维应存放在室内或有棚盖的地方，在运输及使用过程中应防止受潮、结团，已经受潮、结团，不能在拌和时充分分散的纤维，不得使用。
二、SMA配合比设计配合比设计采用马歇尔法，目标配合比控制应满足马歇尔试验各项技术指标要求，如表6。
沥青混合料配合比设计分三阶段，即目标配合比设计阶段、生产配合比设计阶段、生产配合比验证阶段。
三阶段设计合格后即可开展大规模施工。
2.1 SMA-13沥青混合料的目标配合比设计（1）选定初试级配。
公称最大粒径等于或小于9.5mm的SMA混合料，以2.36mm作为粗集料骨架的分界筛孔，公称最大粒径等于或大于13.2mm的SMA混合料以4.75mm作为粗集料骨架的分界筛孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混合料面层施工技术
（二）施工质量检测与验收项目：压实度、厚度、弯沉值、平整度、宽度、中线高程、
横坡、井框与路面的高差等八项。
四、质量控制要点
（一）城镇道路施工质量验收必须满足设计要求和合同指定的规范标准要求，还应满
足发包方对工程项目的特定要求。
（三）除压实度外，城镇道路施工质量主控项目还有弯沉值和面层厚度；
本条重点介绍热拌沥青混合料路面施工工艺，其主要包括沥青混合料的运输、摊铺、沥
青路面的压实和成型、接缝，开放交通等内容。
一、施工准备
（一）透层与粘层
1．沥青混合料面层应在基层表面喷洒透层油，在透层油完全深入基层后方可铺筑面层。
施工中应根据基层类型选择渗透性好的液体沥青、乳化沥青做透层油。沥青路面透油层材料
的规格、用量和撤布养护应符合城镇道路施工预验收规范CJJ 1的有关规定。
2．双层式或多层式热拌热铺沥青混合料面层之间应喷洒粘层油，或在水泥混凝土路面、
沥青稳定碎石基层、旧沥青路面上加铺沥青混合料时，应在既有结构、路缘石和检查井等
构筑物与沥青混合料层连接面喷洒粘层油。宜采用快裂或中裂乳化沥青、改性乳化沥青，
也可采用快凝或中凝液体石油作粘层油。粘层油材料的规格、用量和洒布养护应符合城镇道
路施工预验收规范CJJ 1的有关规定。
3．城镇道路施工与验收规范CJJ 1中强制性条文规定：沥青混合料面层不得在雨、雪
天气及环境最高温度低于5℃时施工。
（二）运输与布料
1．为防止沥青混合料粘结运料车车厢板，装料前应喷洒一薄层隔离剂或防粘结剂。运
输中沥青混合料上宜用篷布覆盖保温、防雨和防污染。
2．运料车轮胎上不得沾有泥土等可能污染路面的脏物，施工时发现沥青混合料不符合
施工温度要求或结团成块、已遭雨淋现象不得使用。
3．应按施工方案安排运输和布料，摊铺机前应有足够的运料车等候；对高等级道路，
开始摊铺前等候的运料车宜在5辆以上。
4．运料车应在摊铺机前100～300mm外空挡等候，被摊铺机缓缓顶推前进并逐步卸料，
避免撞击摊铺机。每次卸料必须倒净，如有余料应及时清除，防止硬结。
二、摊铺作业
（一）机械施工
1．热拌沥青混合料应采用履带式或轮胎式沥青摊铺机。摊铺机的受料斗应涂刷薄层隔
离剂或防粘结剂。
2．铺筑高等级道路沥青混合料时，1台摊铺机的铺筑宽度不宜超过6(双车道)～7. 5m
（三车道以上），通常采用2台或多台摊铺机前后错开10～20m呈梯队方式同步摊铺，两幅
之间应有30～60mm左右宽度的搭接，并应避开车道轮迹带，上下层搭接位置宜错开200mm
以上。
3．摊铺机开工前应提前0.5～lh预热熨平板使其不低于100℃。铺筑时应选择适宜的熨
平板振捣或夯实装置的振动频率和振幅，以提高路面初始压实度。
4．摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，以提
高平整度，减少沥青混合料的离析。摊铺速度宜控制在2～6 m／min的范围内。当发现沥
青混合料出现明显的离析、波浪、裂缝、拖痕时，应分析原因，予以及时消除。
5．摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式。上面层宜
采用平衡梁或滑靴并辅以厚度控制方式摊铺。
6．热拌沥青混合料的最低摊铺温度根据铺筑层厚度、气温、风速及下卧层表面温度，
并按现行规范要求执行。例如，铺筑普通沥青混合料，下卧层的表面温度为15～20℃，铺
筑层厚度为<50mm、50～80mm、>80mm三种情况下，最低摊铺温度分别是140℃、135℃、
130℃。
7．沥青混合料的松铺系数应根据试铺试压确定。应随时检查铺筑层厚度、路拱及横坡，
并辅以使用的沥青混合料总量与面积校验平均厚度。松铺系数的取值可参考表1K411041-1
中所给的范围。
沥青混合料的松铺系数 表1K411041-1
种类 机械摊铺 人工摊铺
沥青混凝土混合料 1.15—1. 35 1. 25—1. 50
沥青碎石混合料 1.15—1.30 1. 20—1. 45
8．摊铺机的螺旋布料器转动速度与摊铺速度应保持均衡。为减少摊铺中沥青混合料的离析，
布料器两侧应保持有不少于送料器2/3高度的混合料。摊铺的混合料，不宜用人工反复修整
