(385807819) 原材料影响纸箱抗压强度的均匀分析

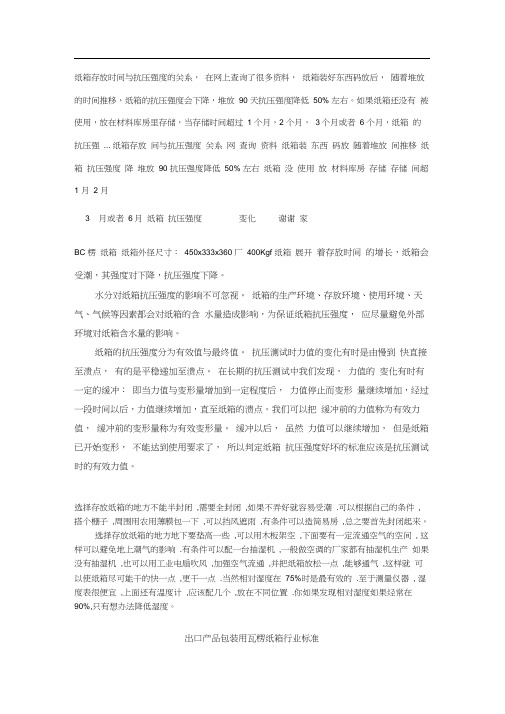

纸箱存放时间与抗压强度的关系
纸箱存放时间与抗压强度的关系，在网上查询了很多资料，纸箱装好东西码放后，随着堆放的时间推移，纸箱的抗压强度会下降，堆放90 天抗压强度降低50% 左右。
如果纸箱还没有被使用，放在材料库房里存储，当存储时间超过 1 个月，2 个月，3个月或者 6 个月，纸箱的抗压强... 纸箱存放间与抗压强度关系网查询资料纸箱装东西码放随着堆放间推移纸箱抗压强度降堆放90 抗压强度降低50% 左右纸箱没使用放材料库房存储存储间超1 月 2 月3 月或者6月纸箱抗压强度变化谢谢家BC 楞纸箱纸箱外径尺寸：450x333x360 厂400Kgf 纸箱展开着存放时间的增长，纸箱会受潮，其强度对下降，抗压强度下降。
水分对纸箱抗压强度的影响不可忽视。
纸箱的生产环境、存放环境、使用环境、天气、气候等因素都会对纸箱的含水量造成影响，为保证纸箱抗压强度，应尽量避免外部环境对纸箱含水量的影响。
纸箱的抗压强度分为有效值与最终值。
抗压测试时力值的变化有时是由慢到快直接至溃点，有的是平稳递加至溃点。
在长期的抗压测试中我们发现，力值的变化有时有一定的缓冲：即当力值与变形量增加到一定程度后，力值停止而变形量继续增加，经过一段时间以后，力值继续增加，直至纸箱的溃点。
我们可以把缓冲前的力值称为有效力值，缓冲前的变形量称为有效变形量。
缓冲以后，虽然力值可以继续增加，但是纸箱已开始变形，不能达到使用要求了，所以判定纸箱抗压强度好坏的标准应该是抗压测试时的有效力值。
选择存放纸箱的地方不能半封闭,需要全封闭,如果不弄好就容易受潮.可以根据自己的条件, 搭个棚子,周围用农用薄膜包一下,可以挡风遮雨,有条件可以造简易房,总之要首先封闭起来。
选择存放纸箱的地方地下要垫高一些,可以用木板架空,下面要有一定流通空气的空间, 这样可以避免地上潮气的影响.有条件可以配一台抽湿机,一般做空调的厂家都有抽湿机生产如果没有抽湿机,也可以用工业电扇吹风,加强空气流通,并把纸箱放松一点,能够通气,这样就可以使纸箱尽可能干的快一点,更干一点.当然相对湿度在75%时是最有效的.至于测量仪器, 湿度表很便宜,上面还有温度计,应该配几个,放在不同位置.你如果发现相对湿度如果经常在90%,只有想办法降低湿度。
对纸箱抗压的检测
纸箱整箱抗压
---- 纸板边压强度的影响因素
1. 瓦楞纸板的边压强度主要与各层原纸的横向环压强度有关，
一般来讲，克重较高、造纸材料质量较好及紧度较高的原纸， 其横向环压强度也相应越高。但并非克重高的原纸环压就一 定比克重低的原纸高。 2. 瓦楞纸板的各种坑型及其组合﹐单就单坑纸板来说，一般 A坑纸箱抗压强度最高﹐但易受到损坏； B坑强度较差，但稳 定性好；C坑抗压力及稳定性居中。各种坑型的物理性能特性 见下表。 3. 坑形挺度。坑形越挺﹐强度越高。塌坑或倒浪对纸板强度 影响极大。 4. 粘合强度。粘合强度高，纸板抗压强度也高些。粘合强度 与制糊工艺有着非常密切的关系。
30~40 100
纸箱整箱抗压
附图：纸箱堆码方式
A砖砌式 B上下平行式 C 风车式
纸箱整箱抗压
4)纸箱开孔位置
1、试验表明﹐啤孔离顶﹑底部越近﹐ 离中心往左右越远﹐抗压强度越低。 2、侧面各1个手挽使纸箱的抗压强度降低20%。 两侧面及正面各1个手挽使纸箱的抗压强度 降低30%。 3、有些工厂在纸箱内壁开孔部位贴一层加强 卡，这样不仅可以降低开孔给抗压强度造 成的影响，同时还可以防止手挽部位受力 时发生破损，可谓一举两得。
纸箱整箱抗压
7)纸箱内部软包装设计
许多纸箱的内部还包括EPE、 纸塑等内衬件，纸箱内装入内衬 件后，其抗压强度会提高。但内 衬件的设计对抗压提高的幅度也 不一样。内衬件设计成直角比设 计成圆角更有利于提高抗压强度 （见附图）。
纸箱整箱抗压
示意图
内衬件
直角设计
圆角设计
建议的设计
抗压不好
纸箱整箱抗压
纸箱整箱抗压
1）纸箱抗压强度推算流程
1. 要准确推算纸箱的抗压强度，首先须测出纸箱周
手提瓦楞盒强度影响因素
大家在选择瓦楞纸箱时，都会比较关注瓦楞纸箱的抗压强度，这是没问题的。
可是，影响瓦楞纸箱抗压强度的因素却有很多，这些因素交互发生作用之后，抗压强度就会产生不同的变化。
尤其是纸箱的堆码时间、印刷工艺、堆放的温湿度环境、落下撞击和振动冲击等这些因素对纸箱的抗压强度都影响较大，但却是我们在选择纸箱时往往最容易被忽略的。
现在我们就从这些因素和纸箱抗压强度的关系来一点一点分析。
1. 瓦楞纸板的环压强度
计算瓦楞纸箱抗压强度最常用的凯里卡特公式，而我们从计算公式可以看出，瓦楞纸箱的抗压强度取决于瓦楞纸板原纸的综合环压强度。
2. 瓦楞纸板的愣型
市面上最常用的愣型有A/B/C/E/K五种，楞型的选择不同，抗压强度也不同。
通常AB>BC>A>C>B。
3. 瓦楞纸箱尺寸
在纸箱的制作工艺以及材料都相同的情况下，纸箱周长、纸箱的高度、纸箱的长宽比对抗压强度的关系都会有呈现一个曲线变化。
通常建议纸箱尺寸的长宽比不宜超过2，否则会造成不必要的浪费。
4.纸箱印刷工艺
纸箱版面的印刷面积、形状、位置对抗压强度都有影响，基本上是印刷面积越大，抗压强度降低比率也就越大。
5.纸箱压痕工艺
纸箱的横压线越宽，抗压强度下降就越大。
杭州好旺龙包装印刷有限公司是杭州市印刷协会理事单位，拥有自营进出口权。
是一家集研发、设计、印刷、印后加工、成品包装为一体的印刷生产工贸型企业。
专业生产各类精装糊裱礼盒、礼袋、卡纸类彩盒、瓦楞类彩盒、展示盒、展示架、纸卡、吊牌、不干胶、贺卡、样本、彩页、台历、挂历、益智拼图、多功能上色本、手工本、笔记本、纸质工艺品、儿童益智类玩具、文具组合套装等产品。
湿度对纸箱抗压强度的影响曲线
湿度对纸箱抗压强度的影响曲线湿度对纸箱抗压强度的影响曲线湿度是空气中水分含量的度量，它对许多材料和产品的性能和可持续性都有着重要的影响。
对于纸箱制造业来说，湿度对于纸箱的抗压强度具有特别的重要性。
在一定湿度条件下生产的纸箱能够承受更大的压力，而在高湿环境下生产的纸箱则可能会出现失效或降低承重能力的问题。
湿度与纸箱的抗压强度之间的关系是一个复杂而值得研究的话题。
在过去的研究中，已经有一些相关的实验和数据得到了总结和归纳。
根据这些研究结果，可以得出关于湿度对纸箱抗压强度影响的一些重要结论。
湿度会影响纸箱材料的物理性质和内部结构。
当纸箱暴露在高湿度环境中时，纤维素纤维的相互作用力会减弱，纤维之间的结合力也会变弱。
这种微观结构上的变化会导致整体纸箱的强度降低。
高湿度环境下，纸箱材料中的水分会导致纸箱膨胀，从而增加了纸箱在受力时的变形和变形程度，进而降低了其承重能力。
湿度还会对纸箱的抗压强度产生时间依存性的影响。
研究表明，当纸箱暴露在高湿度环境中时，其抗压强度会随着时间的推移而降低。
这是因为湿度会逐渐渗透到纸箱内部并改变其物理性质，导致纸箱的内部构造和强度发生变化。
对于长期存储在潮湿环境中的纸箱来说，其抗压强度会比存储在干燥环境中的纸箱更加低弱。
针对湿度对纸箱抗压强度的影响，纸箱制造商可以采取一些措施来提高纸箱的性能和可靠性。
他们可以通过调整纸箱的材料组成和制造过程来提高其湿度适应能力。
在制造纸箱时可以使用更高质量的纸张和粘合剂，以增强纸箱的结构稳定性和抗湿性。
纸箱制造商还可以通过在纸箱表面涂覆一层防水涂料来降低湿度对纸箱的影响。
这种涂料不仅可以减少水分的渗透和吸收，还可以提供一定的防潮和抗霉性能。
总结来说，湿度是影响纸箱抗压强度的重要因素。
高湿度环境会导致纸箱材料内部结构的改变和纸箱整体强度的降低。
湿度对纸箱抗压强度还具有时间依存性的影响，长时间暴露在湿度较高的环境中会进一步降低纸箱的抗压能力。
纸箱制造商可以采取不同的措施来提高纸箱的抗湿性和抗压强度，从而增加纸箱在潮湿环境中的可持续性和可靠性。
瓦楞抗压能力分析(完整资料).doc
【最新整理，下载后即可编辑】影响瓦楞纸箱抗压力的若干因素分析慧聪网 2005年9月21日9时22分信息来源：深圳市美盈森环保包装技术有限公司【hc360慧聪网印刷行业频道】瓦楞纸箱厂有时会遭遇到因纸箱的抗压力不够而退货的困惑。
那么，抗压力不够到底是什么原因?影响瓦楞纸箱的抗压力有哪些因素?根据所用的原纸能否预测瓦楞纸箱的抗压力?瓦楞纸箱在流通过程中需要有多大的抗压力?如果已经知道瓦楞纸箱在流通过程中所需要的抗压力，应如何选择瓦楞纸板的原纸构成?这些问题就是本文想要解决的问题，同样也是瓦楞纸箱厂所关心的问题。
在GB／T 6543—1986《瓦楞纸箱》》的附录C中对瓦楞纸箱的抗压力作了如下的规定：C.1 瓦楞纸箱抗压强度值P(kgf／cm2)不应小于按下式所得的计算值：单位：kgf／cm2式中：K-强度保险系数：G-瓦楞纸箱所装货物的质量，kg；H-堆码高度，cm；h-箱高，cm；S-箱底面积，cm2。
C.2 强度系数K根据纸箱所装货物的贮存期和贮存条件决定：贮存期小于30天K=1.6贮存期30天～100天K=1.65贮存期100天以上K=2上述这个规定存在有三个问题：①式中的P称之为瓦楞纸箱的抗压强度，其单位kgf／cm2亦是强度的单位，抗压强度的大小当然与纸箱箱底的面积S有关。
但是，实际上我们平时所用的是瓦楞纸箱的抗压力，其单位N 或kgf是力的单位，抗压力的大小与纸箱箱底的面积S无关。
SN／T 0262—1993《出口商品运输包装瓦楞纸箱检验规程》注意到这个问题，并对此作了纠正。
②式中的G是瓦楞纸箱所装货物的质量，严格来讲应该是瓦楞纸箱所装货物和瓦楞纸箱及箱内所有衬垫材料的总质量，但这可能是为便于瓦楞纸箱的设计而作的简化。
③强度系数K规定得偏低。
至于这个强度系数K应等于多少才合适，这是下面所要讨论的问题。
要解决这个问题首先要了解瓦楞纸箱的抗压力与哪些因素有关。
影响瓦楞纸箱抗压力的因素分基本因素和变化因素。
瓦楞纸箱抗压强度计算原理以及公式
瓦楞纸箱抗压强度计算原理以及公式发布时间：10-11-02 来源：点击量：1849 字段选择：大中小瓦楞纸箱是由各层面的瓦楞原纸构成，瓦楞纸箱的抗压公式是根据纸板原纸的物理性能计算瓦楞纸箱的抗压强度，我们可以根据预定的瓦楞纸箱的抗压强度要求选择一定的瓦楞纸板原纸。
而只有明确的了解了原纸的各种性能，才能在下一步工序中，根据生产的需要，对各种类型、各种规格的纸张进行组合配置，生产出符合用户需求的产品。
事实上，瓦楞纸箱的抗压强度是一个比较复杂的问题，因为构成瓦楞纸板的箱板原纸和瓦楞原纸是各向异性的，不均匀的，而且纤维材料还具有粘弹性质，在制成箱板的过程中，原纸受到不同温度、黏合剂和外力的作用，自身已经发生了很多变化，所以从原纸到瓦楞纸板，以及到瓦楞纸箱的物理性能之间的变化是不定向的，而如何从原纸物理性能计算纸板以及纸箱的物理性能，一直是纸箱研究和制造行业探讨的课题。
为了更好的生产各类纸箱产品，我们有必要来了解一些原纸纸张性能检测方面的知识。
抗压强度计算现有的抗压强度计算公式很多，但大多是沿用国外的，不易理解和记忆，很难使中国现有的瓦楞纸箱设计人员掌握。
而在各企业当中，因抗压设计的难度往往使价格设计与纸箱抗压强度设计脱离开，容易造成原料的浪费或抗压不够的质量问题。
而抗氏公式在设计与生产的衔接中，避免了设计中的盲目性，增加了生产之初对纸箱抗压强度的可预测性。
瓦楞纸箱是由各层面的瓦楞原纸构成，抗氏公式是根据纸板原纸的物理性能计算纸箱的抗压强度，看其能否满足要求;也可以根据预定瓦楞纸箱的抗压强度要求，选择一定的瓦楞纸板原纸。
P=Px·K P—瓦楞纸箱的空箱抗压强度(单位N),Px—瓦楞纸板原纸的横向综合环压强度(单位N/cm)。
其中，三层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+RmC)/15.2五层瓦楞纸板原纸的综合环压强度的计算公式为：Px=(R1+R2+R3+Rm1C1+Rm2C2)/15.2Rn---面纸横向环压强度的测试力值(N/0.152m)Rmn---楞纸横向环压强度的测试力值(N/0.152m)C---瓦楞收缩率，即瓦楞芯纸与面纸的长度之比。
纸箱抗压力值
纸箱抗压力值纸箱作为一种常见的包装材料，其抗压力值是衡量其质量和性能的重要指标之一。
纸箱的抗压力值指的是在一定条件下，纸箱能够承受的最大压力。
这个值取决于纸箱的材质、结构和制作工艺等因素。
纸箱的材质对其抗压力值有着重要影响。
一般来说，纸箱可以使用的材质有瓦楞纸板和高强度纸板两种。
瓦楞纸板是由纸张与瓦楞纸芯层交替压制而成，具有较好的抗压性能。
而高强度纸板则是使用高强度纤维素纸板制作而成，其强度更高，抗压力值也相应增加。
因此，选择合适的材质对于纸箱的抗压力值至关重要。
纸箱的结构也对其抗压力值有着重要影响。
纸箱的结构包括底部、侧面和顶部三个部分。
合理的结构设计可以增加纸箱的稳定性和承重能力。
一般来说，纸箱的底部应该是双层或者多层的，以增加承重面积，提高抗压力值。
同时，纸箱的侧面和顶部也要有足够的强度，以避免在堆码或运输过程中发生挤压变形。
纸箱的制作工艺也会对其抗压力值产生影响。
制作工艺主要包括纸板的剪切、压花、裁剪、胶合等步骤。
合理的制作工艺可以提高纸箱的整体强度和稳定性，进而提高其抗压力值。
例如，采用专业的剪切和裁剪设备可以确保纸板的尺寸精确，避免出现不合格品；而胶合工艺的优化可以增加纸板的粘合强度，提高纸箱的整体抗压性能。
纸箱的抗压力值还与使用环境和使用条件有关。
在不同的温度、湿度和压力条件下，纸箱的抗压性能可能会有所变化。
例如，在潮湿的环境中，纸箱的纤维素纤维容易吸湿，导致纸箱的强度降低，抗压力值下降。
因此，在选择纸箱时，需要根据实际使用环境和条件来确定合适的抗压力值。
总结起来，纸箱的抗压力值是衡量其质量和性能的重要指标之一。
纸箱的抗压力值取决于材质、结构和制作工艺等因素。
选择合适的材质、合理的结构设计和优化的制作工艺可以提高纸箱的抗压力值。
同时，考虑使用环境和条件也是选择合适纸箱的重要因素。
通过合理的选择和使用，可以确保纸箱在运输和储存过程中能够承受各种压力，保护货物的安全。
瓦楞纸箱空箱抗压强度
瓦楞纸箱空箱抗压强度P = K * G（n – 1）* 9.8其中: P – 抗压力值，N；K – 劣变系数（强度系数），见下表；G – 单件包装毛重，kg；n–堆码层数储存期小于10天30~100天100天以上劣变系数K 1．6 1．65 2 其中堆码层数n是根据堆码高度H与单个瓦楞纸箱高度h求出的，其计算方法为：n=H/h（取整数） 。
瓦楞纸箱抗压强度的计算公式很多，常用的有凯里卡特（K.Q.Kellicutt）公式、马丁荷尔特（Maltenfort）公式、沃福（Wolf）公式、马基（Makee）公式、澳大利亚APM公司计算公式，等等。
其中，凯里卡特公式常被应用于0201型瓦楞纸箱抗压强度的计算。
凯里卡特公式表达式美国的凯里卡特根据瓦楞纸箱的边压强度和周长提出了计算纸箱抗压强度的公式BCT＝ECT×(4aXz/Z)2/3×Z×J式中 BCT——瓦楞纸箱的抗压强度（lb）ECT——瓦楞纸板的边压强度（lb/in）Z ——瓦楞纸箱的周长（lb）AXz——瓦楞常数J ——纸箱常数相应的瓦楞纸箱常数见表1。
倘若知道瓦楞纸箱的外尺寸和楞型,可根据瓦楞纸板的边压强度ECT 推测瓦楞纸箱的抗压强度BCT，或者根据瓦楞纸箱的抗压强度BCT推测瓦楞纸板的边压强度ECT。
例如，29英寸彩电包装纸箱采用AB型瓦楞纸板Ø 纸箱外尺寸为904×644×743mm；Ø 毛重G=48Kg；Ø 经多次使用修正确定安全系数为K＝6.5；Ø 堆码层数为N＝300/74.3＝4(堆码限高为3米, 堆码层数取整数)；因为1磅（lb）＝0.454千克（Kg）＝4.453牛顿（N），1英寸（in）＝2.54厘米（cm），所以空箱抗压强度为BCT＝KG（N−1）＝6.5×48×9.81×（4－1）＝9182.16（N）＝2061.67（lb）因为瓦楞纸箱的周长Z＝（90.4＋64.4）×2＝309.6（cm）＝121.89（in），瓦楞常数aXz＝13.36，纸箱常数J＝0.54，故瓦楞纸板的边压强度ECT＝BCT/【（4aXz/Z）2/3×Z×J】＝2061.67/【（4×13.36 /121.89）2/3×121.89×0.54】＝54.27（lb/in）＝95.2（N/cm）＝9520 （N/m）表1 瓦楞纸箱常数数J。
纸箱抗压强度标准
纸箱抗压强度标准纸箱是一种常见的包装材料，其抗压强度是评价其质量和性能的重要指标之一。
纸箱抗压强度标准是指在一定的试验条件下，纸箱在承受垂直方向的压力时所能承受的最大力量，是评价纸箱承载能力的重要参数。
本文将介绍纸箱抗压强度标准的相关知识，以帮助大家更好地了解纸箱的质量和选购。
首先，纸箱抗压强度标准是由国家标准化管理委员会制定并发布的。
根据《纸箱抗压强度测试方法》（GB/T 4857.3-2008）的规定，纸箱抗压强度的测试应在标准大气压力下进行，测试温度为20℃。
在测试过程中，纸箱应沿着其纤维方向放置在压力板上，施加压力直至纸箱破裂。
通过测试，可以得到纸箱的抗压强度指标，以此来评价纸箱的质量和性能。
其次，纸箱抗压强度标准的制定是为了保障纸箱在运输、储存和包装过程中的安全性。
纸箱作为一种常用的包装材料，其承载能力直接关系到所包装物品的安全性和完整性。
因此，制定和执行纸箱抗压强度标准对于保障商品的包装质量和运输安全具有重要意义。
只有通过严格的抗压强度测试和标准执行，才能确保纸箱在使用过程中不会出现破裂、变形等情况，从而保障商品的安全运输和储存。
再次，纸箱抗压强度标准的执行需要得到相关部门和企业的重视和支持。
作为包装行业的重要标准之一，纸箱抗压强度标准的执行需要相关部门和企业共同努力。
企业应加强对纸箱抗压强度标准的宣传和培训，提高员工的标准意识和执行力。
同时，相关部门应加强对纸箱抗压强度标准的监督和检查，确保纸箱生产企业和使用企业能够严格执行标准，提高纸箱的质量和性能。
最后，纸箱抗压强度标准的执行对于促进包装行业的健康发展和提升商品质量具有积极的意义。
通过严格执行纸箱抗压强度标准，可以提高纸箱的质量和性能，减少纸箱在运输和储存过程中的损坏率，降低商品损失和包装成本。
同时，也可以推动包装行业技术的进步和创新，提升商品的包装质量和形象，促进商品质量的提升和行业的健康发展。
综上所述，纸箱抗压强度标准是评价纸箱质量和性能的重要指标，其制定和执行对于保障商品的包装质量和运输安全具有重要意义。
瓦楞纸箱抗氏抗压公式的应用案例分析
瓦楞纸箱抗氏抗压公式的应用案例分析注：如果你有耐心把这篇看完你就明白纸箱的抗压。
一般纸经各种生产工序下来已经所失掉50%的抗压力（和理论数字对比）。
现实中有很多客户对纸箱要求也不是哪么的严格！像他只想堆个5到10层这样的！抗压一般在100KG内的就行。
瓦楞纸箱从发展之初至今已有一百多年的历史，随着瓦楞纸箱整体行业在机械及生产工艺上的不断改进，已由原来的手工作坊式生产变成今天的多机联动式生产，大大提高了生产能力，同时降低了生产成本。
由于瓦楞纸箱自身存在的一些优点，越来越受到包装用户的青睐。
在包装行业中，瓦楞纸箱一直有取代木箱的趋势，但瓦楞纸箱自身也存在着一些缺陷，所以未能完全达到这种效果。
例如纸箱的抗水性与防潮性，耐破及戳穿强度以及抗压强度等等都不及木箱，而抗压强度往往是各纸箱用户对纸箱要求的一项重要的物理指标。
在市场经济日益激烈的今天，如何在保持或降低原材料成本的同时保证纸箱的抗压强度，一直是各纸箱生产企业管理过程中的难点与重点。
事实上，瓦楞纸箱的抗压强度是一个比较复杂的问题，因为构成瓦楞纸板的箱板原纸和瓦楞原纸是各向异性的，不均匀的，而且纤维材料还具有粘弹性质，在制成箱板的过程中，原纸受到不同温度、粘合剂和外力的作用，自身已经发生了很多变化，所以从原纸到瓦楞纸板，以及到瓦楞纸箱的物理性能之间的变化是不定向的，而如何从原纸物理性能计算纸板以及纸箱的物理性能，一直是纸箱研究和制造行业的探讨的课题。
国外此类计算公式很多，但由于都很繁琐且不易理解，长期以来很难真正运用到我国的瓦楞纸箱行业中来。
任何一种理论必须在一个企业的生产过程中经过多次验证才能准确的服务于这个企业的生产指导。
2004年6月开始，笔者陆续在瓦楞纸箱各种刊物上刊载笔者测算的瓦楞纸箱抗压强度的计算公式——抗氏公式，之后接到一些纸箱厂技术人员电话，咨询抗氏公式的具体使用情况，并探讨计算值与实测值之间出现的偏差。
由于各纸箱企业的生产工艺不同，相同的原材料生产后纸箱的抗压强度也不同，而如何在企业生产过程中查找抗压问题存在的根源，使原纸的物理指标在生产过程中的有效转换最大化，关于影响纸箱抗压的诸多原因，一直是生产管理者的长期探讨的课题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
包 装 工 程 ＰＡＣＫＡＧＩＮＧ ＥＮＧＩＮＥＥＲＩＮＧ Ｖｏｌ．３３ Ｎｏ．７ ２０１２－０４
４８
原材料影响纸箱抗压强度的均匀分析 唐 少 炎 ，魏 星 ，李 婷 ，陈 志 安 （湖南工业大大学 ，株 洲 ４１２００８） 摘 要 ：根 据 试 验 条 件 ，比较了均匀设计和正交设计 ，提出了利用均匀设计方法安排瓦楞纸箱 抗压强度的试验方 案 ，该方案能够减少大量试验造成的不必要的因素干扰 。 用统计分析软件 ＳＰＳＳ 对试验数据进行了回归分析 ， 得到了高显著回归方程的偏回归系数 ，从而确定了纸箱配纸过程中抗压强度影响因素之间的主次顺序 ，为 合 理 的配纸设计提供了参考 。 关 键 词 ：瓦 楞 纸 箱 ；配 纸 ；抗 压 强 度 ；均 匀 设 计 中 图 分 类 号 ：ＴＢ４８４．１；ＴＢ４８７ 文 献 标 识 码 ：Ａ 文 章 编 号 ：１００１－３５６３（２０１２）０７－００４８－０３
Ａｎａｌｙｓｉｓ ｏｆ Ｉｎｆｌｕｅｎｃｅ ｏｆ Ｒａｗ Ｍａｔｅｒｉａｌ ｏｎ Ｃｏｍｐｒｅｓｓｉｖｅ Ｓｔｒｅｎｇｔｈ Ｕｎｉｆｏｒｍｉｔｙ ｏｆ Ｃｏｒ－
ｒｕｇａｔｅｄ Ｂｏｘ ＴＡＮＧ Ｓｈａｏ－ｙａｎ，ＷＥＩ Ｘｉｎｇ，ＬＩ Ｔｉｎｇ，ＣＨＥＮ Ｚｈｉ－ａｎ （Ｈｕｎａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｚｈｕｚｈｏｕ ４１２００８，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｅｓｔ ｃｏｎｄｉｔｉｏｎｓ，ｔｈｅ ｃｏｍｐｒｅｓｓｉｏｎ ｓｔｒｅｎｇｔｈ ｔｅｓｔｉｎｇ ｐｒｏｇｒａｍ ｏｆ ｃｏｒｒｕｇａｔｅｄ ｂｏｘ ｂｙ ｕｎｉｆｏｒｍ ｄｅ
ｓｉｇｎ ｗａｓ ｐｒｏｐｏｓｅｄ ａｆｔｅｒ ｃｏｍｐａｒｉｎｇ ｏｒｔｈｏｇｏｎａｌ ｄｅｓｉｇｎ ａｎｄ ｕｎｉｆｏｒｍ ｄｅｓｉｇｎ．Ｔｈｅ ｉｎｔｅｒｆｅｒｅｎｃｅ ｏｆ ｕｎｎｅｃｅｓｓａｒｙ ｆａｃｔｏｒｓ ｃａｕｓｅｄ ｂｙ ｌａｒｇｅ ｎｕｍｂｅｒ ｏｆ ｔｅｓｔ ｗａｓ ｒｅｄｕｃｅｄ．Ｉｍｐｏｒｔａｎｃｅ ｏｒｄｅｒ ｏｆ ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒｓ ｏｆ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｉｎ ｍａｔｃｈｉｎｇ ｐａｐｅｒ ｗａｓ ｄｅｔｅｒｍｉｎｅｄ ｂｙ ｕｓｉｎｇ ＳＰＳＳ ｓｔａｔｉｓｔｉｃａｌ ａｎａｌｙｓｉｓ ｓｏｆｔｗａｒｅ．Ｔｈｅ ｐｕｒｐｏｓｅ ｗａｓ ｔｏ ｐｒｏ－ ｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｍａｔｃｈｉｎｇ ｐａｐｅｒ ｄｅｓｉｇｎ． Ｋｅｙ ｗｏｒｄｓ：ｃｏｒｒｕｇａｔｅｄ ｂｏｘ；ｍａｔｃｈｉｎｇ ｐａｐｅｒ；ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ；ｕｎｉｆｏｒｍ ｄｅｓｉｇｎ
在 瓦 楞 纸 箱 设 计 阶 段 ，经 验 丰富 的技术人员根据 用 户 对 纸 箱 功 能 的 要 求 进 行 原 材 料 的 选 配 ，这 种 传 统 的 配 纸 方 式 往 往 满 足 于 能 用 就 行 ，设计理论不科学 ， 容 易 造 成 纸 箱不必要成本 的 增加 ，降 低 纸 箱 价 值［１］。
为 了 满 足 生 产 者 和 用 户 的 共 同 要 求 ，提高纸箱生产的 社 会 经 济 效 益 ，不 少 学 者 致 力 于 对占纸箱总成本
６５％左 右 的 原 材料配比进行 研 究 。 随 着 运 输 流 通 手 段 的 日 趋 现 代 化 ，人 力 散 装 运 输 逐渐 被大挂车高堆码 和 集 装 箱 所 代 替 ，抗 压 强 度 成 为 纸 箱的首要性能指 标［２］。因 此 ，
文 中 基 于 均 匀 设 计 试 验 对 原 材 料 的 选 配
设 计 ，纸 箱 抗 压 强 度 的 影 响 因 素 进 行 了 研 究 。
１ 均匀设计与正交设计的比较
在科学研究中，试验必不 可 少，试验设计的方法有
单因素试验、双 因 素 试 验、随 机 区 组 试 验、正 交 试 验 设 计、稳健试 验 设计和 均匀试验设计等［３］。
目 前 应 用 较
为广泛的主要有正交试验设计法和均匀试验设计法 。 正 交 设 计 是 根 据 正 交 性 准 则 来 挑 选 水 平 组 合 ，试 验 点 具 有“均 匀 分 散 ”与“整 齐 可 比 ”的 特 点 ，并 且 某 些 好 的 未 包 括 在 正交表中的试 验 点 可 以 通 过 统 计 分 析 将 其 发 现 。“均 匀 分 散 ”性 即 均 匀 性 ，让 每 个 试 验 点 都 具 有 一 定 的 代 表 性 ；“整 齐 可 比 ”即 综 合 可 比 性 ，可 使 试 验 结 果的分析十分方便［４－５］。
但 正 交 试 验 设 计 法
对 任 意 两 个 因 素 而 言 ，必 须 是 全 面 试 验 ，而 且 每 个 因 素 的 水 平 必 须 有 重 复 。为 了 达 到 充 分 均 匀 分 散 ，正 交 试 验 的试验点数也不能 过 少 ，对 于 一 个 水 平 数 为 ｎ 的 正 交 试 验 ，至 少 要 选 择 ｎ２ 次 试 验 。 这 对 于 水 平 数 较 大 的 正 交 试 验 而 言 ，试 验 次 数 会 很 多 ，在 实 际 中 是 难 以 实 施 的［６］。
均 匀 试 验 设 计 保 留 并 进 一 步 增 强 了 正
收 稿 日 期 ：２０１２－０２－０７
基 金 项 目 ：湖南工业大学研究生科研创新基金项目 （ＣＸ１１０６）
作 者 简 介 ：唐 少 炎 （１９６２－），男 ，湖 南 株 洲 人 ，硕 士 ，湖南工业大学教授 、硕 士 生 导 师 ，主要研究方向为包装技术 。包 装 工 程 ＰＡＣＫＡＧＩＮＧ ＥＮＧＩＮＥＥＲＩＮＧ Ｖｏｌ．３３ Ｎｏ．７ ２０１２－０４
４８
唐 少 炎 等 原材料影响纸箱抗压强度的均匀分析
交 设 计“均 匀 分 散 性 ”的 优 点 而 不 考 虑 “整 齐 可 比 性 ”。 ３．２ 试 验 设 备
４９
均 匀 设 计 最 大 的特点是尽可 能减少试验次数且尽可 能 多 考 虑 试 验 因 素 ，采 用 均 匀 设 计可 以节约大量的试 验 工 作 量 ，尤 其 在 试 验因素水平较多时 ，其 优 势 更 为 明 显［７］。由 于 均 匀 设 计 的 试 验 结 果 不 具 有 “
整 齐 可 比
性”，当 每 个 因 素 的 水 平 较 多 ，试验次数又少时 ，其 试 验 的 结 果 处 理 较 为 复 杂 ，这 是 不 能像 正交试验设计的 那 样 采 用 极 差 分 析 法 进 行 。一 般 来 说 ，因 素 水 平 多 的 均匀 试验 结果须采 用回归分析方法进行处理 。 根 据 试 验 条 件 ，由 于 瓦 楞 纸 箱抗 压强度的影响因 素 很 多 ，为 了 保 证 试 验 材 料 的 统 一和 尽量减少不必要 因 素 的 干 扰 ，可 以 选 择 试 验 次 数 较少 的均匀设计试验 对纸 箱抗 压强度的 影响因素进行研究 。
２ 瓦楞纸箱配纸过程中抗压强度的影响因素 在 制 造 和 流 通 过 程 中 ，瓦 楞 纸箱 抗压强度受诸多 因 素 的 制 约 ，可 分 为 基 本 因 素 和 可 变 因 素 。由 表 １可 表 １ 瓦楞纸箱抗压强度的影响因素 Ｔａｂ．１ Ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒｓ ｏｆ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｃｏｒｒｕｇａｔｅｄ ｂｏｘ 基 本 因 素 可 变 因 素 箱 型 与 箱 形 （尺 寸 比 例 ）、印
ＨＤ－５０２型 纸 箱 抗 压 试 验 机 ，东莞海达仪器 有 限 公 司 ；ＺＨＱ－１５２环 压 强 度 试 样 取 样 器 ，长 春 市 纸 张 试 验 机 厂 ；ＣＭＴ４１０４微机控制电子 万 能 试 验 机 ，深 圳 新 三 思 材料检测有限公司 。 ３．３ 试 验 方 法
根 据 ＧＢ／Ｔ ４８５７．２—１９９２
《包 装 运 输 包 装 件 温
湿 度 调 节 处 理 》［８］，
将 试 验材料放置于 恒 温恒 湿试验
室 内 处 理 ２４ｈ 以 上 ，处 理 的 温 度 为 ２３ ℃
，相 对 湿 度
为 ５０％。首 先 将 规 格 为 １２．７ ｍｍ×１５２ ｍｍ 的 纸 试 样 插 入 一 试 样 座 内 形 成 圆 环 形 ，在 上 下 两 压 板 之 间 进 行 压 缩 ，记录下试样被压溃 前 所 能 承 受 的 最 大 力 即 为 该 试 样 的 环 压 强 度 ，每 种 试 样 选 取 １０ 个 样 品 进 行 试 验 ，并 求 取 平 均 值 。 在 ３ 层 瓦 楞 纸 箱 配 纸 过 程 中 ，影 响 纸 箱 抗 压 强 度 的 因 素 主 要 有 面 纸 、芯 纸 和 里 纸 的 环 压 强 度 值 ，试验得到的因素 水 平 见 表 ２。
表 ２ 因 素 水 平 表 Ｔａｂ．２ Ｆａｃｔｏｒｓ ａｎｄ ｌｅｖｅｌ ｄａｔａ 水 平 因 素
１ ２ ３ ４ ５ ６ ７
面纸环压／（ｋｍ·（１５．２ｍ）－１）１．３３ １．８９ ２．４１ ３．３８ ３．８９ ３．９７ ４．１０
芯纸环压／（ｋｍ·（１５．２ｍ）－１）１．１４ １．１５ １．１９ １．９０ １．９３ ２．２７ ２．８３
里纸环压／（ｋｍ·（１５．２ｍ）－１）１．３３ ２．０１ ２．３４ ２．４１ ３．３８ ４．１０ ４．２２
原 纸 质 量 、瓦 楞 楞 型 、瓦 楞 纸
板 种 类 、瓦楞纸板含水率 、流 通领域中外界环境的影响
刷 面 积 与 开 孔 位 置 、瓦 楞 纸 箱 制 造 技 术 、制 箱 设 备 缺 陷 、 根 据 表 ２，试验选用均匀试验表 Ｕ７（７４
）进 行 试
验 ，由 于 试 验 考 虑 ３ 种 因 素 ７ 种 水 平 ，此 处 ，面 纸 、芯 质 量 管 理 知 瓦 楞 纸 箱 抗 压 强 度 与 原 纸 质 量 、楞 型 、箱 型 、箱 形 、 制 造 工 艺 、流 通 条 件 等 因 素 有 关 ，而 瓦 楞 纸 箱 的 配 纸 过 程 即 为 箱 板 纸 、瓦 楞芯纸和楞型的 不 断 组合 ，各 因 素 之 间 的 不 同 配 置 对 纸箱 抗 压 强度的影响很大 。 因 此 ，在 配 纸 过 程 中 应 主 要 考 虑 原 材料 的质量和楞型对 瓦 楞 纸 箱 抗 压 强 度 的 因 素 ，文 中 主要 研究分析原材料 质 量 对 瓦 楞 纸 箱 抗 压 强 度 的 影 响 。
纸 和 里 纸 的 环 压 强 度 值 分 别 占 Ｕ７（７４ ）的 １，２，３ 列 。 按 照 均 匀 设 计 方 案 ，将 处 理 好 的 纸 箱 放 置 在 抗 压 试 验 机 上 ，试 验 机 以 １０ ｍｍ／ｍｉｎ 的速度对纸箱进 行 匀 速 加 载 ，并 记 录 下 纸 箱 的 最大承载 能力即抗压强度 ，为 保 证 试验数据的准确性 ，每 种 纸 箱 选 取 ５ 个 样 品 进 行 试 验 ，并 求 取 平 均 值 ，试 验 方 案 与 结 果 见 表 ３。
