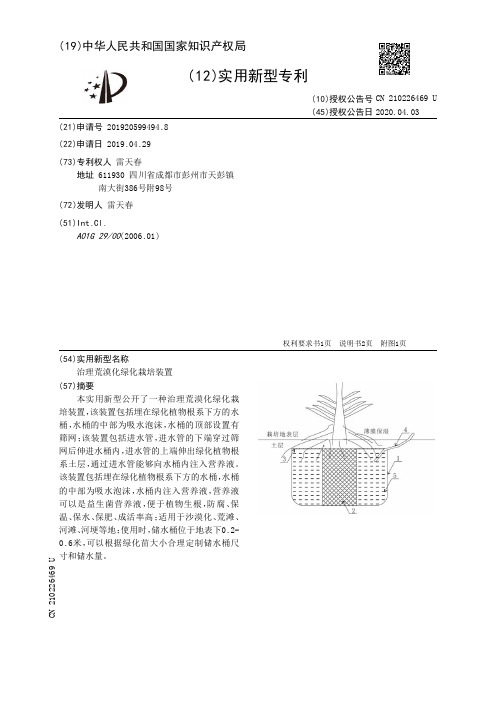

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920599494.8(22)申请日 2019.04.29(73)专利权人 雷天春地址 611930 四川省成都市彭州市天彭镇南大街386号附98号(72)发明人 雷天春 (51)Int.Cl.A01G 29/00(2006.01)(54)实用新型名称治理荒漠化绿化栽培装置(57)摘要本实用新型公开了一种治理荒漠化绿化栽培装置，该装置包括埋在绿化植物根系下方的水桶，水桶的中部为吸水泡沫，水桶的顶部设置有筛网；该装置包括进水管，进水管的下端穿过筛网后伸进水桶内，进水管的上端伸出绿化植物根系土层，通过进水管能够向水桶内注入营养液。
该装置包括埋在绿化植物根系下方的水桶，水桶的中部为吸水泡沫，水桶内注入营养液，营养液可以是益生菌营养液，便于植物生根，防腐、保温、保水、保肥、成活率高；适用于沙漠化、荒滩、河滩、河埂等地；使用时，储水桶位于地表下0.2-0.6米，可以根据绿化苗大小合理定制储水桶尺寸和储水量。
权利要求书1页 说明书2页 附图1页CN 210226469 U 2020.04.03C N 210226469U权 利 要 求 书1/1页CN 210226469 U1.一种治理荒漠化绿化栽培装置，其特征在于：该装置包括埋在绿化植物根系下方的水桶（1），水桶（1）的中部为吸水泡沫（2），水桶（1）的顶部设置有筛网（3）；该装置包括进水管（4），进水管（4）的下端穿过筛网（3）后伸进水桶（1）内，进水管（4）的上端伸出绿化植物根系土层，通过进水管（4）能够向水桶（1）内注入营养液（5）。
2.根据权利要求1所述治理荒漠化绿化栽培装置，其特征在于：筛网（3）中部具有圆孔（6），圆孔（6）刚好与吸水泡沫（2）的宽度一致。
3.根据权利要求2所述治理荒漠化绿化栽培装置，其特征在于：吸水泡沫（2）的宽度为0.2-0.3米。
【CN210143474U】一种海绵城市园林喷灌装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920544182.7(22)申请日 2019.04.20(73)专利权人 浙江萧建集团有限公司地址 311200 浙江省杭州市萧山区湘湖金融小镇二期中区块南岸3号楼545室(72)发明人 来樱峰 高鲁达 顾乐欢 徐浩 严明松 许鲁伟 徐海祥 武媚婷 陈思思 沈洋 俞婷 李晶婷 (51)Int.Cl.A01G 25/02(2006.01)(54)实用新型名称一种海绵城市园林喷灌装置(57)摘要本实用新型涉及一种海绵城市园林喷灌装置，包括底座、转动柱和第一转动机构、周向布置在转动柱外侧壁上的多个喷嘴，以及用于对多个喷嘴进行给水的给水机构；转动柱上设有与喷嘴一一对应的转动架，转动架包括固连于转动柱外侧壁上的连接板、水平设置在连接板上的转轴以及转动套设在转轴上的转动板，转动板的一端与喷嘴连接，转动板的另一端穿入转动柱内部；转动柱的侧壁上开设有供转动板发生旋转的滑槽；转动柱上还设有用于驱动转动板在一定的角度区域内往复且连续发生转动的第二转动机构。
相比于传统的手工浇灌，本方案可自动对植被进行均匀的浇灌，不仅方便了住户平时对植被的浇灌，同时也有利于植被的正常生长。
权利要求书1页 说明书4页 附图3页CN 210143474 U 2020.03.17C N 210143474U权 利 要 求 书1/1页CN 210143474 U1.一种海绵城市园林喷灌装置，其特征在于：包括底座（1）、转动嵌设在底座（1）上且内部为中空的转动柱（2）和用于驱动转动柱（2）旋转的第一转动机构、周向布置在转动柱（2）外侧壁上的多个喷嘴（3），以及用于对多个喷嘴（3）进行给水的给水机构（4）；所述转动柱（2）上设有多个与喷嘴（3）一一对应的转动架（12），转动架（12）包括固连于转动柱（2）外侧壁上的连接板（121）、水平设置在连接板（121）上的转轴（122）以及转动套设在转轴（122）上的转动板（123），转动板（123）的一端与喷嘴（3）连接，转动板（123）的另一端穿入转动柱（2）内部；所述转动柱（2）的侧壁上开设有供转动板（123）发生旋转的滑槽（13）；所述转动柱（2）上还设有用于驱动转动板（123）在一定的角度区域内往复且连续发生转动的第二转动机构。
【CN209711231U】一种园林养护用喷洒装置【专利】

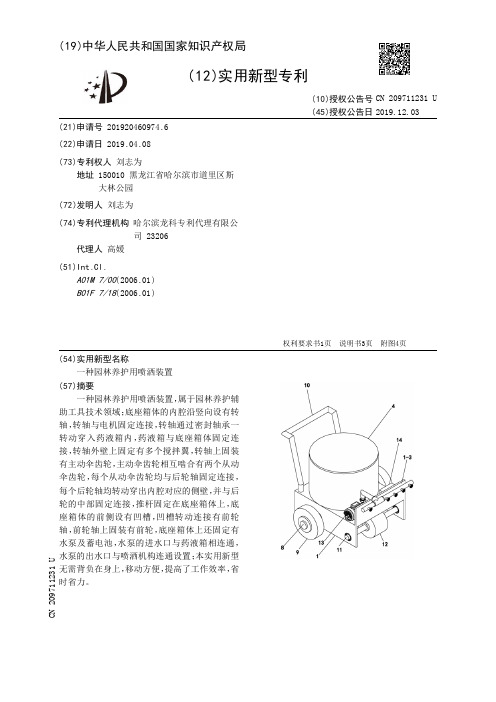

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460974.6(22)申请日 2019.04.08(73)专利权人 刘志为地址 150010 黑龙江省哈尔滨市道里区斯大林公园(72)发明人 刘志为 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.A01M 7/00(2006.01)B01F 7/18(2006.01)(54)实用新型名称一种园林养护用喷洒装置(57)摘要一种园林养护用喷洒装置，属于园林养护辅助工具技术领域；底座箱体的内腔沿竖向设有转轴，转轴与电机固定连接，转轴通过密封轴承一转动穿入药液箱内，药液箱与底座箱体固定连接，转轴外壁上固定有多个搅拌翼，转轴上固装有主动伞齿轮，主动伞齿轮相互啮合有两个从动伞齿轮，每个从动伞齿轮均与后轮轴固定连接，每个后轮轴均转动穿出内腔对应的侧壁，并与后轮的中部固定连接，推杆固定在底座箱体上，底座箱体的前侧设有凹槽，凹槽转动连接有前轮轴，前轮轴上固装有前轮，底座箱体上还固定有水泵及蓄电池，水泵的进水口与药液箱相连通，水泵的出水口与喷洒机构连通设置；本实用新型无需背负在身上，移动方便，提高了工作效率，省时省力。
权利要求书1页 说明书3页 附图4页CN 209711231 U 2019.12.03C N 209711231U权 利 要 求 书1/1页CN 209711231 U1.一种园林养护用喷洒装置，其特征在于：包括底座箱体(1)、转轴(2)、电机(3)、药液箱(4)、主动伞齿轮(6)、推杆(10)、前轮轴(11)、前轮(12)、水泵(13)、蓄电池(14)、两个从动伞齿轮(7)、两个后轮轴(8)、两个后轮(9)、多个搅拌翼(5)及喷洒机构；所述药液箱(4)包括箱体及箱盖，且二者之间相互紧密插接；所述底座箱体(1)的内腔(1-1)内沿竖向设有转轴(2)，所述转轴(2)的下端与电机(3)的输出轴固定连接，所述电机(3)的壳体与底座箱体(1)的下端面固定连接，所述转轴(2)的上端通过密封轴承一转动穿入药液箱(4)内，所述药液箱(4)的下端面与底座箱体(1)的上端面固定连接，位于药液箱(4)内的所述转轴(2)外壁上固定有多个搅拌翼(5)，位于底座箱体(1)内腔(1-1)中的转轴(2)上固装有主动伞齿轮(6)，所述主动伞齿轮(6)的左右两侧相互啮合有两个从动伞齿轮(7)，每个所述从动伞齿轮(7)均与后轮轴(8)的一端固定连接，每个所述后轮轴(8)的另一端均转动穿出所述内腔(1-1)对应的侧壁，并与后轮(9)的中部固定连接，每个轮轴(8)均通过轴承组件支撑，所述轴承组件与底座箱体(1)内底壁固定连接，所述推杆(10)固定在底座箱体(1)上的后部，所述底座箱体(1)的前侧壁下部设有凹槽(1-2)，所述凹槽(1-2)左右侧壁之间转动连接有前轮轴(11)，所述前轮轴(11)上固装有前轮(12)，所述底座箱体(1)的上端面还固定有水泵(13)及蓄电池(14)，所述水泵(13)由蓄电池(14)供电，所述水泵(13)的进水口与药液箱(4)相连通，所述水泵(13)的出水口与喷洒机构连通设置。
【CN210185769U】一种兽医专用金属注射器【专利】

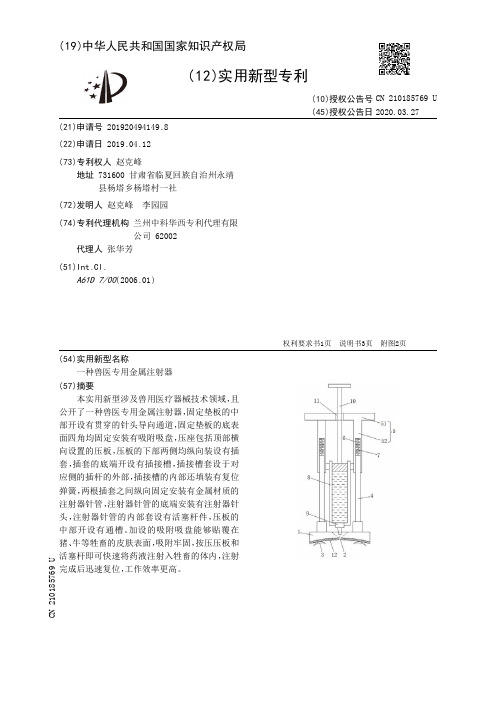

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920494149.8(22)申请日 2019.04.12(73)专利权人 赵克峰地址 731600 甘肃省临夏回族自治州永靖县杨塔乡杨塔村一社(72)发明人 赵克峰 李园园 (74)专利代理机构 兰州中科华西专利代理有限公司 62002代理人 张华芳(51)Int.Cl.A61D 7/00(2006.01)(54)实用新型名称一种兽医专用金属注射器(57)摘要本实用新型涉及兽用医疗器械技术领域，且公开了一种兽医专用金属注射器，固定垫板的中部开设有贯穿的针头导向通道，固定垫板的底表面四角均固定安装有吸附吸盘，压座包括顶部横向设置的压板，压板的下部两侧均纵向装设有插套，插套的底端开设有插接槽，插接槽套设于对应侧的插杆的外部，插接槽的内部还填装有复位弹簧，两根插套之间纵向固定安装有金属材质的注射器针管，注射器针管的底端安装有注射器针头，注射器针管的内部套设有活塞杆件，压板的中部开设有通槽。
加设的吸附吸盘能够贴覆在猪、牛等牲畜的皮肤表面，吸附牢固，按压压板和活塞杆即可快速将药液注射入牲畜的体内，注射完成后迅速复位，工作效率更高。
权利要求书1页 说明书3页 附图2页CN 210185769 U 2020.03.27C N 210185769U权 利 要 求 书1/1页CN 210185769 U1.一种兽医专用金属注射器，包括固定垫板，其特征在于：所述固定垫板的底面为向内凹陷的弧形面，固定垫板的中部开设有贯穿的针头导向通道，固定垫板的底表面四角均固定安装有吸附吸盘，固定垫板的上表面两侧均固定装设有插杆，插杆的上部套设有压座，压座包括顶部横向设置的压板，压板的下部两侧均纵向装设有插套，插套的底端开设有插接槽，插接槽套设于对应侧的插杆的外部，插接槽的内部还填装有复位弹簧，两根插套之间纵向固定安装有金属材质的注射器针管，注射器针管的底端安装有注射器针头，注射器针管的内部套设有活塞杆件，压板的中部开设有通槽，活塞杆件的外端部伸出于通槽的外部。
【CN209965043U】一种园林植物病虫害防治用喷洒装置【专利】

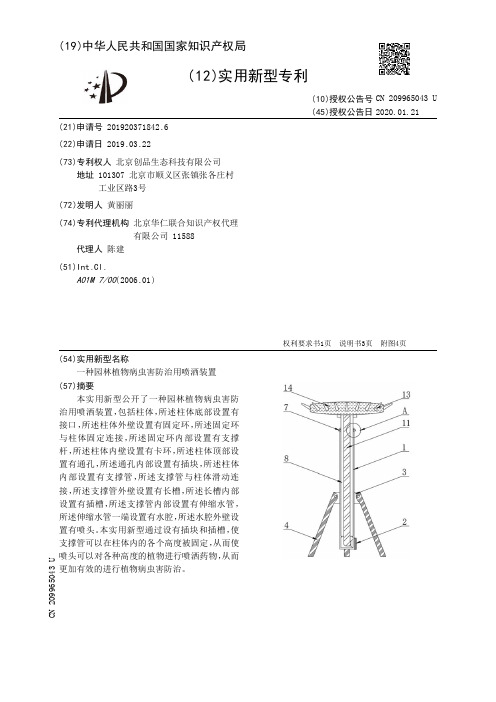

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371842.6(22)申请日 2019.03.22(73)专利权人 北京创品生态科技有限公司地址 101307 北京市顺义区张镇张各庄村工业区路3号(72)发明人 黄丽丽 (74)专利代理机构 北京华仁联合知识产权代理有限公司 11588代理人 陈建(51)Int.Cl.A01M 7/00(2006.01)(54)实用新型名称一种园林植物病虫害防治用喷洒装置(57)摘要本实用新型公开了一种园林植物病虫害防治用喷洒装置，包括柱体，所述柱体底部设置有接口，所述柱体外壁设置有固定环，所述固定环与柱体固定连接，所述固定环内部设置有支撑杆，所述柱体内壁设置有卡环，所述柱体顶部设置有通孔，所述通孔内部设置有插块，所述柱体内部设置有支撑管，所述支撑管与柱体滑动连接，所述支撑管外壁设置有长槽，所述长槽内部设置有插槽，所述支撑管内部设置有伸缩水管，所述伸缩水管一端设置有水腔，所述水腔外壁设置有喷头。
本实用新型通过设有插块和插槽，使支撑管可以在柱体内的各个高度被固定，从而使喷头可以对各种高度的植物进行喷洒药物，从而更加有效的进行植物病虫害防治。
权利要求书1页 说明书3页 附图4页CN 209965043 U 2020.01.21C N 209965043U权 利 要 求 书1/1页CN 209965043 U1.一种园林植物病虫害防治用喷洒装置，包括柱体（1），其特征在于：所述柱体（1）底部设置有接口（2），所述柱体（1）外壁设置有固定环（3），所述固定环（3）与柱体（1）固定连接，所述固定环（3）内部设置有支撑杆（4），所述柱体（1）内壁设置有卡环（5），所述柱体（1）顶部设置有通孔（6），所述通孔（6）内部设置有插块（7），所述柱体（1）内部设置有支撑管（8），所述支撑管（8）与柱体（1）滑动连接，所述支撑管（8）外壁设置有长槽（9），所述长槽（9）内部设置有插槽（10），所述支撑管（8）内部设置有伸缩水管（11），所述伸缩水管（11）一端设置有水腔（12），所述水腔（12）外壁设置有喷头（13）。
【CN210022630U】一种喷涂设备用可调式喷头装置【专利】

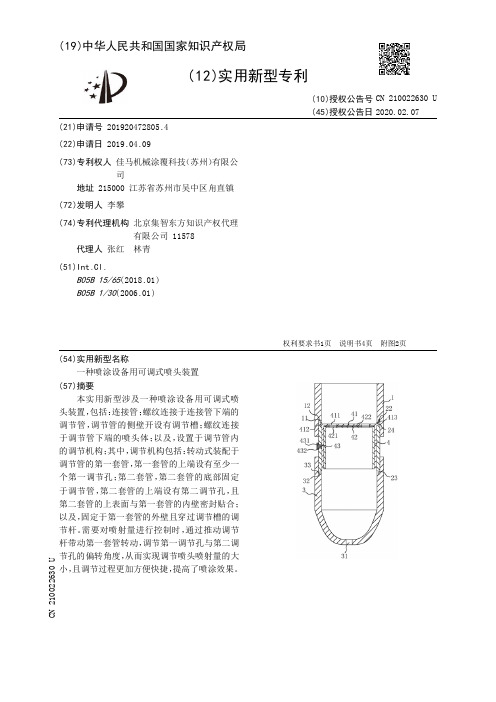

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920472805.4(22)申请日 2019.04.09(73)专利权人 佳马机械涂覆科技（苏州）有限公司地址 215000 江苏省苏州市吴中区甪直镇(72)发明人 李攀 (74)专利代理机构 北京集智东方知识产权代理有限公司 11578代理人 张红 林青(51)Int.Cl.B05B 15/65(2018.01)B05B 1/30(2006.01)(54)实用新型名称一种喷涂设备用可调式喷头装置(57)摘要本实用新型涉及一种喷涂设备用可调式喷头装置，包括：连接管；螺纹连接于连接管下端的调节管，调节管的侧壁开设有调节槽；螺纹连接于调节管下端的喷头体；以及，设置于调节管内的调节机构；其中，调节机构包括：转动式装配于调节管的第一套管，第一套管的上端设有至少一个第一调节孔；第二套管，第二套管的底部固定于调节管，第二套管的上端设有第二调节孔，且第二套管的上表面与第一套管的内壁密封贴合；以及，固定于第一套管的外壁且穿过调节槽的调节杆。
需要对喷射量进行控制时，通过推动调节杆带动第一套管转动，调节第一调节孔与第二调节孔的偏转角度，从而实现调节喷头喷射量的大小，且调节过程更加方便快捷，提高了喷涂效果。
权利要求书1页 说明书4页 附图2页CN 210022630 U 2020.02.07C N 210022630U权 利 要 求 书1/1页CN 210022630 U1.一种喷涂设备用可调式喷头装置，其特征在于，包括：用于与供漆管道相连的连接管；螺纹连接于所述连接管下端的调节管，所述调节管的侧壁开设有调节槽；螺纹连接于所述调节管下端的喷头体，所述喷头体的底部设有喷孔；以及，设置于所述调节管内的调节机构；其中，所述调节机构包括：转动式装配于所述调节管的第一套管，所述第一套管的上部与所述调节管密封连接，且所述第一套管的上端设有至少一个第一调节孔；套接于所述第一套管内且与所述第一套管转动连接的第二套管，所述第二套管的底部固定于所述调节管，所述第二套管的上端设有与所述第一调节孔相对应的第二调节孔，且所述第二套管的上表面与所述第一套管的内壁密封贴合；以及，固定于所述第一套管的外壁且穿过所述调节槽的调节杆，所述调节杆用于驱动所述第一套管转动以使所述第一调节孔和所述第二调节孔偏移或者对正。
【CN209791837U】一种园林喷灌工具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920343022.6(22)申请日 2019.03.11(73)专利权人 鲍艳地址 315174 浙江省宁波市高桥镇开发区联升村学院路528号宁波升稳塑胶制品有限公司(72)发明人 鲍艳 (74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 袁忠卫(51)Int.Cl.B05B 13/04(2006.01)A01G 25/02(2006.01)A01G 25/16(2006.01)(54)实用新型名称一种园林喷灌工具(57)摘要一种园林喷灌工具，包括喷杆，喷杆的上端连接有喷头，喷杆的下端连接有手柄，手柄上安装有开关，其特征在于：所述喷杆的下端、手柄的一侧还设有一插针，手柄通过旋转定位机构与喷杆可旋转翻折地连接在一起，当手柄翻折起来时，喷杆通过插针插置在土壤中固定。
本实用新型结构简单合理，改变了传统的喷灌工具只能手拿操作，在不使用时，只能放在地上的问题，可以将喷杆插置使用，并且喷头可旋转，使用灵活方便。
权利要求书1页 说明书3页 附图5页CN 209791837 U 2019.12.17C N 209791837U权 利 要 求 书1/1页CN 209791837 U1.一种园林喷灌工具，包括喷杆，喷杆的上端连接有喷头，喷杆的下端连接有手柄，手柄上安装有开关，其特征在于：所述喷杆的下端、手柄的一侧还设有一插针，手柄通过旋转定位机构与喷杆可旋转翻折地连接在一起，当手柄翻折起来时，喷杆通过插针插置在土壤中固定。
2.根据权利要求1所述的园林喷灌工具，其特征在于：所述插针的上端有横向设置的踩踏部，在踩踏部的外侧成型有与喷杆的下端相套接的连接杆，喷杆的下端外套设有一连接套，连接杆的上端具有与连接套相配合的外螺纹段，插针通过连接杆套设在喷杆的下端，通过连接杆与连接套的配合螺纹连接固定。
【CN210150664U】一种用于园林植被修剪的液压升降设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611191.3(22)申请日 2019.04.30(73)专利权人 广东艺林绿化工程有限公司地址 523000 广东省东莞市莞城洲面坊粉厂小区Ｄ幢９号８楼(72)发明人 陈树良 (74)专利代理机构 重庆创新专利商标代理有限公司 50125代理人 梁艳(51)Int.Cl.B66F 11/00(2006.01)(54)实用新型名称一种用于园林植被修剪的液压升降设备(57)摘要本实用新型涉及园林技术领域，且公开了一种用于园林植被修剪的液压升降设备，包括安装底座、固定底轨、连接块、定位板、固定管、插接杆、支撑弹簧、固定环、安装顶板、固定顶轨、第一连接杆、固定块、第二连接杆、转轴、安装侧块、伸缩机构、滑块、连接板、安装板、限位块和卡接杆。
该用于园林植被修剪的液压升降设备，通过设置的伸缩机构伸长，从而带动第一连接杆沿固定顶轨向右移动，同时滑块带动第二连接杆的底端向右移动，从而完成对安装顶板的提升，设置的支撑弹簧推动固定环，安装板带动限位块上移，提升完毕后，卡接杆与限位块处于卡死状态，从而避免安装顶板陡降，提升了安全性能，保证了工作人员安全。
权利要求书1页 说明书3页 附图2页CN 210150664 U 2020.03.17C N 210150664U权 利 要 求 书1/1页CN 210150664 U1.一种用于园林植被修剪的液压升降设备，包括安装底座（1）、固定底轨（2）、连接块（3）、定位板（4）、固定管（5）、插接杆（6）、支撑弹簧（7）、固定环（8）、安装顶板（9）、固定顶轨（10）、第一连接杆（11）、固定块（12）、第二连接杆（13）、转轴（14）、安装侧块（15）、伸缩机构（16）、滑块（17）、连接板（18）、安装板（19）、限位块（20）和卡接杆（21），其特征在于：所述安装底座（1）的顶部固定安装有固定底轨（2），所述安装底座（1）的顶部固定安装有位于固定底轨（2）右边的连接块（3），所述安装底座（1）的顶部固定安装有位于连接块（3）右边的定位板（4），所述安装底座（1）的顶部固定安装有位于固定底轨（2）左边的固定管（5），所述固定管（5）的顶端插接有插接杆（6），所述插接杆（6）的外部套接有支撑弹簧（7），所述插接杆（6）的外部固定安装有与支撑弹簧（7）的底端接触的固定环（8），所述插接杆（6）的顶端固定安装有安装顶板（9），所述安装顶板（9）的底部固定安装有位于插接杆（6）右边的固定顶轨（10），所述连接块（3）和固定顶轨（10）之间活动连接有第一连接杆（11），所述安装顶板（9）的底部固定安装有位于固定顶轨（10）右边的固定块（12），所述固定块（12）的底部活动连接有第二连接杆（13），所述第一连接杆（11）和第二连接杆（13）之间活动连接有转轴（14），所述第二连接杆（13）的左侧固定安装有安装侧块（15），所述安装侧块（15）和第一连接杆（11）之间固定安装有伸缩机构（16），所述第二连接杆（13）的底部固定安装有与固定底轨（2）活动连接的滑块（17），所述安装顶板（9）的底部固定安装有位于固定块（12）右边的连接板（18），所述连接板（18）的右侧固定安装有安装板（19），所述安装板（19）的右侧固定安装有限位块（20），所述定位板（4）的顶部活动安装有与限位块（20）卡接的卡接杆（21）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920589447.5
(22)申请日 2019.04.27
(73)专利权人 河南昊霖园林工程设计有限公司
地址 450000 河南省郑州市金水区郑花路
99号12号楼4单元9层920号
(72)发明人 贺玉锋 樊凤杰 李苗苗 毕颖
孙维谦 罗瑞轩 陈梅 李艳昭
樊传庆 马亚娟 马青旗 赵明明
徐丽丝 李鹏媛
(74)专利代理机构 郑州龙宇专利代理事务所
(特殊普通合伙) 41146
代理人 李腾飞
(51)Int.Cl.
A01G 7/06
(2006.01)
(54)实用新型名称
一种园林用注射装置
(57)摘要
本实用新型公开了一种园林用注射装置，属
于园林养护用工具技术领域，包括注射针、输液
管、储液袋和用于放置储液袋的放置架，输液管
一端与注射针第一端连接，另一端与储液袋连
接，放置架包括卡环、支撑板，支撑板沿卡环周向
均匀布置，储液袋为与放置架配合使用的可以弯
折的长条形结构，储液袋设置在支撑板上。本实
用新型通过将储液袋设置成长条形结构，使储液
袋内的药液的重量分摊到树干周围，而不是只在
树干的一侧，解决了在对树径不大树木输液时，
容易造成树木弯向生长、甚至压折树干的问题。
权利要求书1页 说明书3页 附图2页
CN 210042826 U
2020.02.11
C
N
2
1
0
0
4
2
8
2
6
U
1.一种园林用注射装置，包括注射针（100）、输液管（200）、储液袋（300）和用于放置储
液袋（300）的放置架（400），所述输液管（200）一端与注射针（100）第一端连接，另一端与储
液袋（300）连接，其特征在于：所述放置架（400）包括卡环、支撑板（403），所述支撑板（403）
沿卡环周向均匀布置，所述储液袋（300）为与放置架（400）配合使用且可以弯折的长条形结
构。
2.如权利要求1所述的园林用注射装置，其特征在于：所述支撑板（403）为T型结构，T型
结构的支撑板（403）包括横板（4031）和竖板（4032），所述支撑板（403）的竖板（4032）与卡环
通过连接件（500）连接。
3.如权利要求2所述的园林用注射装置，其特征在于：所述连接件（500）为横向调节杆，
所述横向调节杆上设有调节孔（501），所述卡环上设有定位孔，所述横向调节杆通过定位销
（502）与卡环连接。
4.如权利要求3所述的园林用注射装置，其特征在于：所述支撑板（403）的竖板（4032）
高度可调。
5.如权利要求4所述的园林用注射装置，其特征在于：所述支撑板（403）的横板（4031）
上设有阻挡储液袋向内、外滑落的折边（4033），所述折边（4033）与横板（4031）为一体成型
结构，所述横板（4031）的内壁设有防护层（4034）。
6.如权利要求5所述的园林用注射装置，其特征在于：所述卡环包括结构一致的左卡环
（401）和右卡环（402），左卡环（401）和右卡环（402）的第一端铰连接，左卡环（401）和右卡环
（402）的第二端通过螺栓连接，所述横向调节杆分别均匀设置在左卡环（401）和右卡环
（402）上。
7.如权利要求1-5任一所述的园林用注射装置，其特征在于：所述储液袋（300）中部设
有用于与输液管（200）连接的出液口（301）。
8.如权利要求7所述的园林用注射装置，其特征在于：所述储液袋（300）两端设有绑带
（302）。
9.如权利要求7所述的园林用注射装置，其特征在于：所述储液袋（300）一端设有卡扣，
另一端设有与卡扣适配的卡槽。
10.如权利要求8或9任一所述的园林用注射装置，其特征在于：所述储液袋（300）上设
有用于添加药液的续液口（303），所述续液口（303）上设有密封帽。
权 利 要 求 书
1/1页
2
CN 210042826 U
