(建筑电气工程)第七章电气开关精编

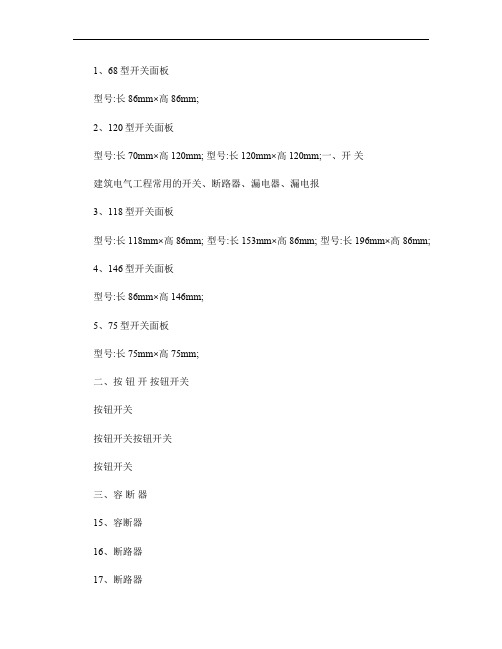

（建筑电气工程）第七章电气开关 第七章电气开关 第壹节BGP9L-6(10)型矿用隔

爆型 高压真空配电装置 本配电装置是浙江八达真空电气有限X公司推出的换代产品，主要用于具有煤尘和爆炸性气体的煤矿井下及危险场所，额定电压6（10）KV，额定频率50Hz，额定电流至400A~630A的中性点不接地或经消弧线圈接地方式的供电系统进行控制和保护，且能够为直接起动电动机之用。 壹、主要技术指标： 1、额定电压6kv、10kv; 2、最高工作电压6.9kv(7.2kv)、10kv(12kv); 3、额定电流：50A、100A、200A、300A、400A； 4、额定频率50Hz； 5、额定短路开断电流12.5KA（有效值）； 6、额定短路关合电流31.5KA（峰值）； 7、额定峰值耐受电流31.5KA（峰值）； 8、额定短时耐受电流12.5KA（有效值）； 二、综合保护器 1、短路保护 短路保护动作倍数档连续可调，分别为开关额定电流的1倍、2倍、……10倍，精度为±5%。短路保护动作时间小于100ms。 2、过载保护 过载博爱户在1.2倍电流整定值时启动，采用反时限动作特性（整定方法详见“保护整定”屏部分说明）。 过载保护采用热积累算法原理，仍可实现断续过载情况下的过载保护。过载动作时间和理论计算值误差小于±500ms，电流计算精度为±5%。 过载动作时间，由过载常数选择，分1、2、3、……、20二十档，可根据过载动作时间表选用不同档。 3、接地保护 适用于中性点不接地和经消弧线圈接地方式俩种供电系统，可根据电网中性点接地方式进行整定。接地保护为选择性保护，接地电流整定值分2A、3A、4A、5A、6A五档；接地延时动作时间分0S、0.5S、1S、1.5S四个档。 第二节矿用隔爆兼本质安全型高压真空配电装置BGP6-10A型 BGP6-10A矿用隔爆兼本质安全型高压真空配电装置主要用于具有爆炸性危险气体的煤矿井下，对标称电压10KV，额定频率50HZ，额定电流50~630A的供电系统进行控制和保护。 壹、主要技术指标 1、额定电压10kv;最高电压12kv; 2、额定电流：50A、100A、200A、315A、400A、500A、630A 3、额定频率50Hz； 4、额定短路开断电流20KA（有效值）； 5、额定短路关合电流50KA（峰值）； 6、额定峰值耐受电流50KA（峰值）； 7、额定短时耐受电流20KA（有效值）； 8、额定短路持续时间：2s； 二、综合保护器 配用DCZB-X3B微电脑程序控制高压开关综合器具有漏电、过载、短路、绝缘监视等保护功能，且没有各功能的自检按钮及灯光代码显示。另外可配有DCZB-X4B（网络性保护器）具有通迅功能。 1、短路保护整定 根据所带负荷能够整定在额定电流的1.6、2.0、3.0、4.0、5.0、6.0、8.0、10.0倍。动作时间小于0.1s。 2、过载保护整定 根据所带负荷能够整定在额定电流的0.2、0.3、0.4、0.6、0.8、1.0、1.2、1.4倍。其反时限延迟时间整定可在1、2、3、4、5、6、7、8挡中按需要选择壹档。当实际负荷达到整定值时，延迟时间到后，断路器分闸。 3、漏电保护整定 旋转零序电流整定开关可选择0.5、1.0、2.0、3.0、4.0、5.0、6.0、8.0A挡。 旋转零序电压整定开关可选择3、5、10、15、20、25V挡，动作时间可选0.1、0.2、0.3、0.5、0.7、1.0、1.5、2.0s挡。 第三节BGP50-10(6)型矿用隔爆型 高压真空配电装置 本配电装置主要用于具有爆炸性危险气体的煤矿井下，对额定电压至10（60）kv、额定频率50HZ、额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量，且可作为直接起动高压电动机及带高压环氧浇注起动电抗器的降压起动（起动水泵电机）。 壹、主要技术指标 1、额定电压：10（6）KV; 2、最高工作电压：12（7.2）KV; 3、额定电流：50、100、200、300、400、500、600、630； 4、额定功率：50Hz； 5、额定短路开断电流：12.5KA（有效值）； 6、额定短路关合电流：31.5KA（峰值）； 7、额定动稳定电流：31.5KA（峰值）； 8、额定热稳定电流：12.5KA（有效值）； 二、综合保护器 配用SDZB型高压综合保护装置具有漏电、过载、短路、绝缘监视等保护功能，其具体指标如下： 1、短路保护整定 短路保护的动作电流按互感器二次电流（5A的）1.6、2.0、3.0、4.0、5.0、6.0、8.0、10.0倍。动作时间小于0.1s。 2、过载保护整定 过载保护的动作值按电流按互感器二次额定电流（5A的）0.2、0.3、0.4、0.6、0.8、1.0、1.2、1.4倍分级整定。 3、漏电保护整定 旋转零序电流整定开关可选择0.5、1.0、2.0、3.0、4.0、5.0、6.0、8.0A挡。 旋转零序电压整定开关可选择3、5、10、15、20、25V挡，动作时间可选0.1、0.2、0.3、0.5、0.7、1.0、1.5、2.0s挡。 第四节KBSGZY9矿用隔爆型 移动变电站 KBSGZY9矿用隔爆型移动变电站是长沙顺特变压器厂最新开发的低消耗节能系列产品，主要用在有甲烷混合气体和煤尘且有爆炸危险的矿井中，作为矿井下泵站、运输机、采掘机等用电设备的配电装置。设用于煤矿、有色金属、隧道工程。 壹、工作原理： 变压器是利用电磁感应作用工作的，它的结构原理是俩个或（俩个之上）互相绝缘的线圈套在壹个共同的铁心柱上，它们之间有磁的耦合，但没有电的直接联系。当高压通以工频三相额定电压，线圈中电流在铁心中产生交变磁场，其频率和外施电压的频率壹样，根据电磁感应定律，交变磁场在高、低压线圈中感应出同频率电势，低压线圈中有了电势，便可向负载供电。 第五节BKD20-400/1140(660)Z型 矿用隔爆真空馈电开关 本馈电由浙江八达真空电气有限X公司生产，主要用于煤矿和其他周围介质中有煤尘和爆炸性气体的环境，在交流50HZ、660HZ、或1140V、额定电流400A及以下的线路中，开关既可作配电系统的中开关，也可作配电支路首、末端的分开关。 壹、主要技术参数 1、额定电压：1140V660V 2、额定电流：400A 3、断路器的极限分断能力：8000A 4、断路器分断时间不大于30ms 5、大于5000A的短路电流，无条件瞬动、切断故障时间小于60ms。 6、开关在分闸状态、负荷侧绝缘电阻在40KΩ（1140V）、22KΩ（660V）闭锁值以下时，能可靠地实现漏电闭锁，且显示“漏电闭锁”和阻值。当绝缘电阻上升到大于动作值时，则自动解除漏电闭锁。在运行中负荷侧绝缘电阻在20KΩ（1140V）、11KΩ（660V）动作值以下时，能可靠地实现选择性漏电保护跳闸且显示“漏电跳闸”。 7、短路保护动作倍数分档连续可调，短路整定电流值为开关整定电流的3-10倍，精度为正负5%。短路保护动作时间小于100ms。 二、保护整定 1、系统电压：电网电压选择，可选“1140伏”或“660伏”。 2、整定电流：过载保护和短路保护的动作定值依据，可调范围为20A-400A，以5A为壹个变化间隔递增。 3、短路整定：短路电流/整定电流比值，分3、4、…、10八挡。 4、欠压保护：欠压保护功能选择，可选“打开”或“关闭”。 5、系统状态：开关在电网中的位置选择，可选“总开关”或“分开关”；注意应和开关侧板上的扭子开关K壹致。 6、漏电延时：选择性漏电保护动作延时时间，分0ms、50ms、100ms、150ms、200ms、250ms六挡。 7、风电闭锁：风电闭锁保护87#、88#外接常开、常闭接点功能选择，可选外控接点为“常开”或“常闭”。 第六节BQD23-315矿用隔爆兼本质安全型真空电磁起动器 BQD23-315矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体和煤尘的矿井中，在交流50HZ、额定电压1140V或660V的系统中，作为就地或远方控制矿用隔爆型三相鼠笼式异步电动机的起动、停止，且可在停止时进行换相。 壹、主要技术参数 1、额定电压：1140v或660v。 2、额定电流：315A。 3、在额定电压1140V，cosΦ=0.75时所控制电动机最大功率：460kw。 4、起动器在1.1倍额定电压，cosΦ=0.35±0.05时的额定接通和通断能力： AC——3负荷：接通：2500A 通断：1890A AC——4负荷：接通：3150A 通断：2500A 5、起动器的真空接触器，其极限分断能力
