顶管穿越燃气管道方案修改
W4-W1顶管（DN1800）专项施工方案 1.1工程概况 郑州市双桥污水处理厂地处郑州市西北部，位于西三环北延线以东、索须河以南、京广铁路以西、规划开元路以北区域。本标段位于： 1）垂柳路（月季街～新龙路）段：管位位于规划垂柳路中东9.5米，管径DN1800、坡度2.2‰、管线长约342.9米；垂柳路与月季街交叉口接收月季街现状DN1000污水后向南预留DN1800污水管，向东预留DN800污水管。 2）新龙路（垂柳路～郁香路）段：管位位于规划新龙路中北3米，管径DN2600，坡度0.65‰，管线长度约630米。承接上游垂柳路设计DN1800污水后，沿新龙路（垂柳路以西）作预留段：管位位于规划新龙路中北3米，管径为DN1800，坡度为0.6‰，管线长度约280米。 3）新龙路（郁香路～西三环北延）：管位位于规划西三环北延路中西22米，管径为D2800，坡度为0.65‰，管线长度越位694米。承接上游段D2600污水后，向南沿郁香路预留D1800污水管，接纳新龙路D1400、郁香路D1100现状污水管。 沿线共设置3座工作井，5座接收井，机械顶管管径有D1800、D2600、D2800，全长1946.2米；人工顶管管径包括： DN800、DN1000、DN1800，全长约226.6米。工程施工内容主要包括管道、顶管井以及附属工程施工，含材料、管道制作、管道运输、施工便道、顶管施工等。本工程施工与现状煤制气管道平面图详见下图： 1.2 施工内容 本段工程主要内容如下：垂柳路（月季街～新龙路）段铺设DN1800钢筋砼管道，总长度约343米机械顶管。
1.2.1 沉井工程概况 本段顶管工程涉及两座沉井，分别为W-1#接收井及W-4#工作井。 沉井结构采用沉井工艺施工，其概况及结构参数见表1.2.1-1。 表1.2.1-1 沉井工程概况
井号 位置 外形 尺寸 （m） 管底标高（m） 施工方法 结构 高度 （m）
W-1# 垂柳路与月季街交叉口 Φ7 93.29/93.29/94.093/94.293 挖土下沉 8.5
W-4# 未修建的新龙路上 Φ10 90.00（西）/89.501/92.536(南) 挖土下沉
9.5
1.2.2 顶管工程概况 顶管管道采用“F”型钢承口，承口钢套环和插口钢环采用Q345B级16Mn低合金结构钢制作，其性能应符合GB/T 3274-2007（Q345）的规定。接口密封胶选用抗微生物侵蚀的双组份聚硫密封胶。 楔形橡胶圈材料为三元乙丙橡胶，接口平整，不允许有裂缝。由管材生产厂家配套提供，安装时表面及承口工作面涂刷无腐蚀性的润滑剂。 本标段管材参数（钢筋混凝土的密度按2.5计算）和管道主要实物工作量见下表1.2.2-1和表1.2.2-2所示； 表1.2.2-1管材的参数 管内径(mm) 管外径（mm） 单节长度（m） 重量（t） 材质 强度等级 DN1800 D2160 2.5 7.0 钢筋混凝土 C50，P8 表1.2.2-2顶管隧道主要实物工作量 井位置 所在位置 管径 （mm） 管道规格 长度（m） 施工方法 W-4→W-1 沿垂柳路 1800 342.89 机械顶管 1.3 场地工程水文地质条件
1.3.1 工程地质条件 1.气象条件 郑州属暖温带大陆性气候,年平均气温14.3摄氏度,降雨量640毫米，四季分明,日照充分,年平均气温13.6℃,1月最冷,平均气温-1.9℃,7月气温最高,平均气温27℃。年平均降雨量614毫米左右。 2.地形、地貌 拟建沿线场地主要为树林及已拆除建筑物。 3.地下障碍物 对本工程建设影响较大的地下障碍物主要为已建的地下构筑物、现有建（构）筑物的基础、道路两侧地表下排放的各类地下管线和深埋管线等。拟建管道沿线分布有燃气、污水等地下管线，管道施工时应排除对施工有影响的障碍物，采取合适的施工方案进行施工。详细的地下障碍物分布情况应以相应的物探资料及现场查验为准。 4.土层描述及地层分布 根据河南工程水文地质勘察有限公司《郑州市双桥净水化处理厂场外配套管网工程污水进厂干管、再生水输水管道工程郑州市岩土勘察报告》报告如下：根据地质勘察及土工试验成果，在勘察深度范围内，地层岩性主要为第四系全系统人工填土（Q4ml）、粉土(Q4al)、粉质粘土（Q4al）、粉砂（Q4al）。根据地层结构特点、成因和地质时代及工程地质特征，主要分为4个主要地层和2个亚层。分别描述如下： 第①层耕土（Q4ml）：黄褐色，含有植物根须，少湿。由于工程区沿线主要为农田，该层在工程区普通分布。厚度：0.50～0.60m，平均0.51m；层底标高：104.10～94.90m，平均96.46m；层底埋深：0.50～0.60m，平均0.96m。 第①—1层杂填土：土质以粉土为主，有建筑垃圾，富含碎砖块、沥青等建筑垃圾，该层主要在工程区南部关庄村有揭穿。。厚度：0.50~1.20m，平均0.96m；层底标高：100.60~101.26m，平均100.80m；层底埋深：0.50~1.20m，平均0.96m。 第②层粉土(Q4al)：黄褐色，稍密-中密，稍湿，干度低，韧性差，摇震反应轻微。该层在工程区普遍分布。厚度：3.50-8.40m，平均6.78m；层底标高：86.90～97.60m，平均89.86m了；层底埋深：4.50～9.00m，平均7.34m。 第②-1层粉质粘土(Q4al)：黄褐色或者灰褐色，可塑～硬塑，切面粗糙。干强度中，韧性中，摇震反应无，偶见钙质结核。该层呈透镜体状分布。厚度：0.50～4.00m，平均2.15m；层底标高：91.00～93.30m，平均92.33m；层底埋深：2.50～5.30m，平均3.75m。 第③层粉土(Q4al)：褐黄色，湿，中密-密实，干强度低，韧性差，粘粒含量较高，手搓能成条，近于粉质粘土，局部为粉质粘土。场区普遍分布。厚度：3.5～8.60m，平均5.26m；层底标高：80.40～90.60m，平均84.71m；层底埋深：10.50～17.00m，平均12.62m。 第④层粉土(Q4al)：黄褐色，密实，干强度低，韧性差，摇震反应中，有砂感，局部相变为粉砂。该层在工程区普遍分布，在20m勘探深度内未揭穿。 第④-1层粉砂（Q4al）：灰黄色，密实，主要矿物为长石、石英。该层在工程区普遍分布。厚度：0.90～4.70m，平均1.4m；层底标高：75.90～80.30m，平均77.55m；层底埋深：17.70～20.00m，平均19.2m。
1.3.2 水文地质条件 工程区地下水属孔隙潜水，勘察期间地下水位高程105～109m。地下水受地表水补给，年变化幅度2.0～3.0m。地下水对混凝土结构具有微腐蚀性，在干湿交替条件下对钢筋混凝土中的钢筋具有弱腐蚀性，在长期侵水条件下对钢筋混凝土中的钢筋具微腐蚀性，对钢结构具有弱腐蚀性。 1.4 周边环境及地下管线情况 经过现场的勘踏，本段顶管施工环境总体较为良好。在W-4#井南侧约15米有1条现状燃气管线（东西方向），本次顶管施工需要从下方穿越。 现状燃气管道技术参数为：管道直径为426mm，壁厚6mm，SM400C管材，管道燃气压力2.2Mpa，埋深为1.0M。 W-4#与现状燃气管线平面及剖面位置关系如下图： 1.5 顶管穿越管线保护措施及监测方案
1.5.1 顶管穿越地下管线保护措施 1.5.1.1 地下管线的影响程度预测 对于本工程顶管穿越的地下管线，需确定各管线的允许沉降控制指标，并报业主、监理及相关主管部门认可。 管线沉降控制指标的计算公式见下表。 允许曲率半径计算公式 管道类型 计算公式
焊接接头的管道 2
2
2LR
非焊接接头的管道 1tanL
tan
1LR
表中符号：L——测量沉降影响管道长度； 1L——非焊接的管段长度；
——最大沉降量；
——沉降造成的管段转角。
1.5.1.2 穿越管线的顶管施工控制措施 施工前，对于施工范围内管线的管龄、口径、埋深、走向等情况进一步的
调查和确认，将调查结果报业主、设计、监理和相关部门确认备案。由于地下工程施工的不确定性和不可预见性，在顶管掘进时应该采取下列技术措施，确保管线的安全： 1、施工过程中采用信息化施工，严格监控既有管道的沉降是否达到或超过安全保护标准： （1）顶管掘进时按地层损失率1％控制地面沉降； （2）管道附加沉降或隆起量10mm，警戒值为5mm。 2、隧道轴线加密设置地表监测点，并在顶管前方布置深层沉降监测点，加强施工监测频率，每天不少于2次，利用反馈得到的监测结果指导施工，优化施工参数； 3、根据监测数据合理设置顶进面压力值，防止超挖和欠挖； 4、设置可靠的组合洞口止水装置，确保洞口不漏泥浆； 5、在顶管穿越期间，加强对管外壁触变泥浆参数和工艺的管理。使管外壁形成完整的泥浆润滑套，减少顶进过程中管外壁与土体之间的扰动，从而减少地表沉降。重点强调注浆三条线：一是洞口的注浆，防止管道入土以后被包裹的现象。二是机头尾部的同步注浆，应使得泥浆套随顶进过程不断向前延伸。三是沿线的补浆，应定时对管道沿线按照顺序补浆，避免管外壁出现背土现象； 6、采用全机械化顶管掘进机施工。在开挖面用膨润土泥浆形成泥膜，稳定正面土体，并加强对开挖面的泥浆参数的管理； 7、顶管穿越时，降低推进速度，严格控制顶管掘进机方向，减少纠偏，特别是大量值纠偏； 8、连续推进，减少掘进停顿次数； 9、顶管施工完成后，立即利用原注浆孔向管外壁压注水泥浆，以固化原来的膨润土泥浆，固化浆的容积为原建筑空隙的2-3倍，固化体的强度为0.2MPa； 10、在下穿管线时，制定专项施工组织方案，并得到有关主管部门的批准，制定有针对性的工程风险预案； 11、管道接缝的渗漏对后期沉降更为重要。为此，顶进结束后应逐一检查管接缝渗漏情况。对薄弱环节，应立即从木衬垫处钻孔至根部，对根部环形空隙处压注聚胺脂浆，大量施工经验表明这是一种最有效的堵漏措施。
1.5.2 顶管施工监测方案 1.5.2.1 监测方案的设计原则及依据 1、监测设计原则 施工监测的成败与监测方法的选取及测点布置情况直接相关，以下归纳5条原则： （1）可靠性原则：可靠性原则是监测系统设计中所考虑的最重要的原则。 为了确保其可靠性，必须做到：第一，系统采用可靠的仪器。第二，应在监
燃气管道改迁方案
燃气管道改迁方案背景和目标项目范围该项目的范围包括以下几个方面：1.定位新的管道路径2.设计和建造新的燃气管道系统3.迁移现有的燃气设施方案提议1.定位新的管道路径在定位新的管道路径时，我们将考虑以下因素：人口密度、地形、土质条件以及城市发展规划。
我们会与城市规划部门和环保部门合作，确保新的管道路径符合相关法规和环境保护要求。
2.设计和建造新的燃气管道系统在设计和建造新的燃气管道系统时，我们将采用最新的工程技术和材料，以确保系统的安全和可靠性。
我们将使用高压钢管作为主要管道材料，并根据需要设置阀门和控制设备，以便监控和控制燃气流动。
3.迁移现有的燃气设施在迁移现有的燃气设施时，我们将采取以下措施：首先，我们将进行现有设施的详细调查和评估，以确定需要迁移的设施及其特殊要求。
然后，我们将制定详细的迁移计划，并与相关部门和利益相关者协商。
最后，我们将执行迁移计划，并监测新设施的运行情况。
实施计划该项目将分为以下几个阶段进行：1.管道路径和设计的确定：我们将与相关部门合作，进行现场勘测和环境评估，以确定最佳的管道路径和设计方案。
这个阶段还包括与利益相关者的磋商和讨论。
2.建设准备：在这个阶段，我们将制定详细的建设计划，并准备所需的资源和材料。
我们还将与施工队伍和供应商签订合同，并确保所有必要的许可证和审批文件已获得。
3.燃气管道系统的建造和安装：在这个阶段，我们将开始建设新的燃气管道系统，并进行安装和测试。
我们将确保所有工作符合相关的安全标准和规定，并进行现场监督和质量控制。
4.燃气设施的迁移：在这个阶段，我们将迁移现有的燃气设施到新的管道系统。
我们将制定详细的迁移计划，并与相关部门和利益相关者进行协商和沟通。
我们还将进行必要的培训和演练，以确保迁移过程的顺利和安全。
5.系统运行和维护：一旦新的燃气管道系统开始运行，我们将继续监测和维护系统的运行情况。
我们将建立一个定期的检查和维护计划，并配备专业的工作人员和设备，以确保系统的长期安全和可靠运行。
市政燃气管道改迁施工方案
市政燃气管道改迁施工方案目录1.工程概况 (1)1.1编制依据 (1)1.2工程概况 (1)2.施工部署 (2)2.1施工组织机构 (2)2.2各级人员职责 (2)3.施工准备 (5)3.1现场准备 (5)3.2技术准备 (6)3.3资源准备 (6)4.施工进度计划 (8)5.管道施工工序流程 (8)6.施工方法及技术措施 (8)6.1开槽法燃气管道工程施工方法及技术措施 (9)6.2水平定位钻孔法燃气管道工程施工方法及技术措施 (12)7.质量保证措施 (15)7.1原材料、设备管理 (15)7.2施工过程质量管理 (17)8.安全文明施工措施 (20)8.1安全措施 (20)8.2文明施工及环保措施 (23)8.3机械施工安全技术措施 (24)9.应急救援措施 (25)9.1施工事故及应急措施 (25)9.2物体打击事故应急准备与响应预案 (25)9.3机械伤害应急准备与响应预案 (27)9.4触电事故应急准备与响应预案 (28)1.工程概况1.1编制依据《初步施工图设计》、《施工合同》《城镇燃气设计规范》GB50028－2006《城镇燃气输配工程施工及验收规范》CJJ33－2005《深圳市中低压燃气管道工程建设技术规程》SJG20-2011《现场设备、工业管道焊接工程施工规范》GB50236－2011《聚乙烯燃气管道工程技术规程》CJJ63－2008《城镇燃气技术规范》GB50494-2009《城镇燃气室内工程施工及质量验收规范》CJJ94-2009《水平定向钻进管线铺设工程技术规范》施工现场的水文、地质、地貌、交通及材料的供应情况。
本公司对施工现场实地勘察资料、调查资料。
我单位的管理、装备、施工技术水平和可调用的施工能力及多年来参加市政工程的施工经验。
1.2工程概况市政燃气管道工程主要为地铁施工提供条件，按工作内容分为：改迁管道、废除管道、保护管道并根据地铁工程施工时段分四期实施，各期主要工作内容及工程量如下表：地铁站燃气管道工程各阶段施工内容及工程数量2.施工部署2.1施工组织机构燃气工程施工组织机构见图2.1.0。

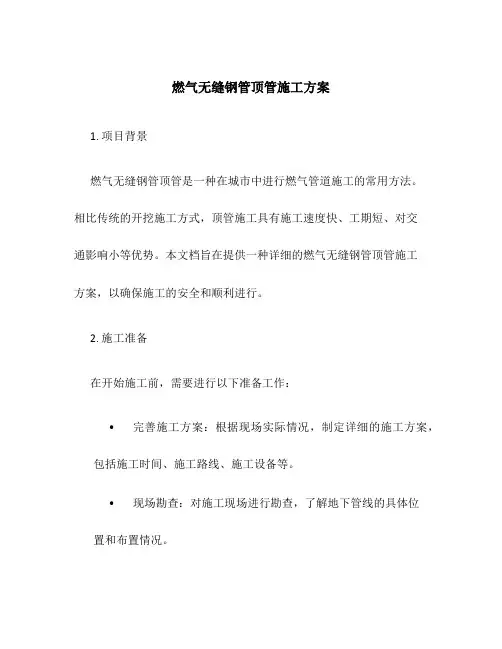

燃气无缝钢管顶管施工方案
燃气无缝钢管顶管施工方案1. 项目背景燃气无缝钢管顶管是一种在城市中进行燃气管道施工的常用方法。
相比传统的开挖施工方式，顶管施工具有施工速度快、工期短、对交通影响小等优势。
本文档旨在提供一种详细的燃气无缝钢管顶管施工方案，以确保施工的安全和顺利进行。
2. 施工准备在开始施工前，需要进行以下准备工作：•完善施工方案：根据现场实际情况，制定详细的施工方案，包括施工时间、施工路线、施工设备等。
•现场勘查：对施工现场进行勘查，了解地下管线的具体位置和布置情况。
•取得许可证：根据当地法律法规，取得进行燃气管道施工的合法许可证。
•采购材料：根据施工方案，采购合适的燃气无缝钢管和相关辅助材料。
3. 施工过程3.1 周边区域准备在开始施工前，需要进行周边区域的准备工作：•设立施工标志：在施工区域周边设立明显的施工标志，以提醒周边行人和车辆注意施工区域。
•清理施工区域：清理施工区域内的障碍物和杂物，确保施工区域的整洁。
3.2 管道铺设管道铺设是顶管施工的核心环节，需要按照以下步骤进行：1.挖掘顶管坑道：根据施工方案，在指定的区域挖掘顶管坑道，并确保坑道的尺寸和坡度符合设计要求。
2.安装导向套管：在顶管坑道中安装导向套管，以确保管道的准确铺设和定位。
3.钢管切割和准备：根据需要的长度和数量，对燃气无缝钢管进行切割和准备。
4.起吊和定位：使用起吊设备将燃气无缝钢管吊入顶管坑道，并根据导向套管进行定位。
5.焊接和固定：对各个燃气无缝钢管进行焊接，并使用支架、吊带等设备进行固定和支撑。
6.顶管施工推进：根据施工方案，逐步推进燃气无缝钢管的顶进，保持管道的连续性和稳定性。
7.管道连接：在顶管施工过程中，根据需要进行管道连接，确保燃气无缝钢管的密封性。
3.3 施工安全在顶管施工过程中，安全至关重要。
为了保障施工人员和周边环境的安全，需要遵守以下安全要求：•确保施工现场的通风良好，及时排除有害气体。
•使用合适的个人防护装备，如安全帽、防护服、防护眼镜等。
市政管道燃气项目公路穿越施工方案
市政管道燃气项目公路穿越施工方案本工程穿越公路一处，穿越采用液压顶管方案。
1.1 施工工艺液压顶管法是在地下工作坑内，用高压油泵驱动油缸，用油缸柱塞产生的顶力将管子逐渐顶入土中，管内积土用人工或机械方法进行清除。
１顶管机；２横向顶铁；３纵向顶杆；４厚铁板；５钢管；６工作管；７后背方木；８后背钢板；９导轨；10 基础；11 板桩;1.2 顶力计算：总顶力Ｗ＝Ｗ１＋Ｗ２式中：Ｗ１－管外壁总摩擦阻力，单位：ｔ；Ｗ２－－顶进管子前端面的阻力，单位：ｔ；Ｗ－－－为设计管道全部顶进后的最大阻力，单位：ｔ。
Ｗ１＝Ｕ［２（ＰＢ＋Ｐｒ）ＤＬ＋Ｐｏ］Ｐｂ＝ｒｈＰｒ＝ｒｈｔｇ（４５°－θ／２）式中：Ｕ－－管外壁与土壤摩擦系数；ＰＢ－－土壤垂直均布荷载，ｔ／ｍ２；Ｐｒ－－土壤水平压力，ｔ／ｍ２；ｒ－－土壤重度，ｔ／ｍ3；ｈ－－管顶至地面距离，ｍ；θ－－土壤内摩擦,取350Ｄ－－顶进管子外径，1.0ｍ；Ｌ－－顶进管子长度，ｍ；ＰＯ－－顶进管子重量，ｔ。
Ｗ２＝πＤＣＰδＴｒ式中：ＤＣＰ－－顶进管子平均直径，ｍ；δ－－顶进管子的壁厚，ｍ；Ｔｒ－－土壤抗剪强度，ｔ／ｍ2。
根据上述公式，按设计提供的当地土壤数据计算，顶进过程管子的最大阻力小于420t，故选择顶力为500 t 的液压顶管机能满足施工需要。
1.3 主要施工机具1.4 施工过程1.1.1 工作坑：工作坑宽度计算公式：B=D+（1--1.5），其中D-管内径，m；工作坑长度计算公式：L=L1+L2+L3+S1+S2其中：L1管节长度，m；L2顶管机长度，m；L3后背墙厚度，m；S1前方留管在民轨上的长度，m；S2管尾出土所留的工作长度，m。
1.1.2 后背修筑承力座与导轨铺设：后背一般利用原状土，在原土的垂直面设置二、三排交错排放的方木，并在方木前设置一块两样面积的钢为传力后座。
导轨固定在工作坑方木基础上，两根导轨的间距根据管底距基础面保留20 mm 间隙而定。

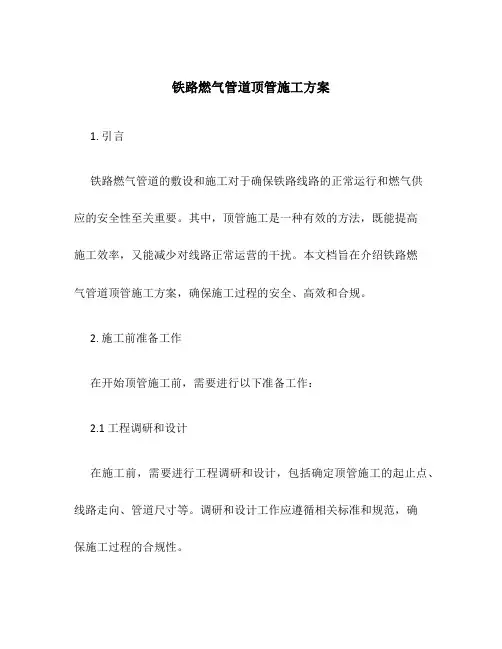

铁路燃气管道顶管施工方案
铁路燃气管道顶管施工方案1. 引言铁路燃气管道的敷设和施工对于确保铁路线路的正常运行和燃气供应的安全性至关重要。
其中，顶管施工是一种有效的方法，既能提高施工效率，又能减少对线路正常运营的干扰。
本文档旨在介绍铁路燃气管道顶管施工方案，确保施工过程的安全、高效和合规。
2. 施工前准备工作在开始顶管施工前，需要进行以下准备工作：2.1 工程调研和设计在施工前，需要进行工程调研和设计，包括确定顶管施工的起止点、线路走向、管道尺寸等。
调研和设计工作应遵循相关标准和规范，确保施工过程的合规性。
2.2 施工方案制定根据工程调研和设计的结果，制定详细的施工方案。
施工方案应包括施工流程、施工步骤、施工工时、施工人员配置等内容，并进行安全评估，确保施工过程的安全性。
2.3 材料准备和采购根据施工方案，准备所需的施工材料，包括管道、配件、施工设备等。
材料的采购应符合相关的标准和规范，确保施工材料的质量和可靠性。
2.4 人员培训和准备对参与顶管施工的人员进行必要的培训，包括安全操作规程、施工技术要求等。
同时，确保人员具备必要的工作证件和资质，如安全生产证、电工证等。
3. 施工流程顶管施工的一般流程如下：3.1 施工路线勘测在施工前，对施工路线进行勘测，确定铁路线路的地貌、地质情况、管线通行条件等。
根据勘测结果，调整施工方案，确保施工的安全和顺利进行。
3.2 管道敷设根据施工方案，进行管道的敷设工作。
在敷设过程中，应确保管道与铁路线路的保持一定的安全距离，避免对线路造成影响。
同时，管道的敷设应符合相关的标准和规范，确保施工质量。
3.3 管道连接和固定完成管道的敷设后，进行管道的连接和固定工作。
连接工作应严格按照要求进行，确保连接的可靠性和密封性。
固定工作应采取合适的方法，确保管道的稳固性和安全性。
3.4 检测和试验在管道敷设和连接完成后，进行检测和试验工作。
主要包括管道泄漏试验、压力测试等。
检测和试验工作应符合相关的标准和规范，确保管道的可靠性和安全性。
燃气管道穿越工程施工方案
燃气管道穿越工程1、管道穿越铁路、高速公路、公路、城镇主要干道1）管道穿越铁路、高速公路、公路、城镇主要干道的穿越方式以及采用的套管、涵洞、管沟的结构形式（包括套管直径、壁厚、涵洞与管沟的结构尺寸等）应符合设计规定。
2）管道穿越铁路、高速公路、公路、城镇主要干道的敷设期限、程序以及施工组织设计方案须征得铁路、公路、道路等管理部门的同意。
3）穿越铁路的燃气管道应加套管，套管的设置应符合以下要求：a）套管内径影比燃气管道外径大100mm以上或按铁路部门的规定，套管与燃气管道之间应设滑轮支撑；b）套管的埋设深度：铁路轨底至套管顶不应小于1.2m，并应符合铁路管理部门的要求；c）套管应采用钢管或钢筋混凝土管。
采用钢管时，必须采用加强级防腐层。
d）套管两端与燃气管的间隙应采用柔性防腐、防水材料密封，其高端应装检漏管；e）套管端部距路堤坡脚外距离不应小于2.0m；距铁路边轨不应小于2.5m；f）燃气管道应垂直穿越铁路。
4）燃气管道穿越高速公路应加套管；穿越城镇主干道时应敷设在套管或地沟内，但可根据道路轮压等具体情况由设计决定加或不加套管；非主干道可不加套管。
穿越高速公路的燃气管道的套管、穿越城镇主干道的燃气管道的套管或地沟，应符合以下要求：a）套管内径应比燃气管道外径大100mm以上，套管或地沟两端应密封；b）套管端部距道路边缘不应小于1.0m；c）燃气管道应垂直穿越高速公路、公路、城镇主干道；d）重要地段的套管或地沟端部宜安装检漏管。
2、管道穿越河流1）管道穿越河流敷设时，施工期限、程序及组织方案应征得河流管理部门的同意。
2）管道通过通航河流和常年排水河道时，不得断航断流，必须断航断流时，应征得管理部门同意，并预先告示与警戒。
3）穿越河流管道的长度、位置、埋设深度、稳管措施以及过河管道的结构形式等，应按设计规定执行。
4）穿越河流的管道宜采用钢管，必须采用特加强级防腐。
管段敷设后，不得产生漂浮和移位，如有可能发生漂浮和移位时，必须采用稳管措施。
燃气管道跨越工程施工方案
一、工程概况本工程为燃气管道跨越施工项目，主要包括燃气管道的铺设、跨越段施工、管道连接及验收等环节。
工程位于我国某城市，跨越段长度约为100米，跨越段下方为城市主干道，两侧为居民区。
为确保施工安全和工程质量，特制定本施工方案。
二、编制依据1. 国家相关法律法规及行业标准；2. 工程设计文件；3. 施工现场实际情况。
三、施工技术措施1. 施工准备（1）组织施工人员培训，提高施工人员的安全意识和技能；（2）备齐施工所需材料、设备、工具；（3）制定详细的施工进度计划，明确各阶段施工任务和时间节点。
2. 跨越段施工（1）采用定向钻施工技术，减小对周边环境的影响；（2）按照设计要求，选用合适规格的燃气管道，确保管道强度；（3）管道铺设过程中，严格控制管道间距，防止交叉干扰；（4）在跨越段两侧设置警示标志，确保交通安全。
3. 管道连接（1）采用焊接或法兰连接方式，确保管道连接牢固；（2）连接处应进行防腐处理，延长管道使用寿命；（3）连接完成后，进行压力测试，确保管道无泄漏。
4. 施工验收（1）按照设计要求，对跨越段管道进行外观检查、尺寸测量等；（2）对管道连接处进行压力测试，确保连接牢固；（3）对跨越段管道进行泄漏检测，确保管道无泄漏；（4）验收合格后，办理相关手续。
四、安全、环保措施1. 安全措施（1）施工现场设置安全警示标志，提醒施工人员注意安全；（2）施工人员必须佩戴安全帽、安全带等防护用品；（3）对施工现场进行安全巡查，及时发现并处理安全隐患；（4）对施工机械进行定期检查、保养，确保机械安全运行。
2. 环保措施（1）施工过程中，严格控制扬尘、噪音等污染；（2）对施工垃圾进行分类处理，做到无害化处理；（3）对施工废水进行处理，达到排放标准。
五、施工进度计划1. 施工准备阶段：10天；2. 跨越段施工阶段：20天；3. 管道连接及验收阶段：10天；4. 整体施工周期：40天。
六、结语本施工方案旨在确保燃气管道跨越工程施工安全、顺利进行。
