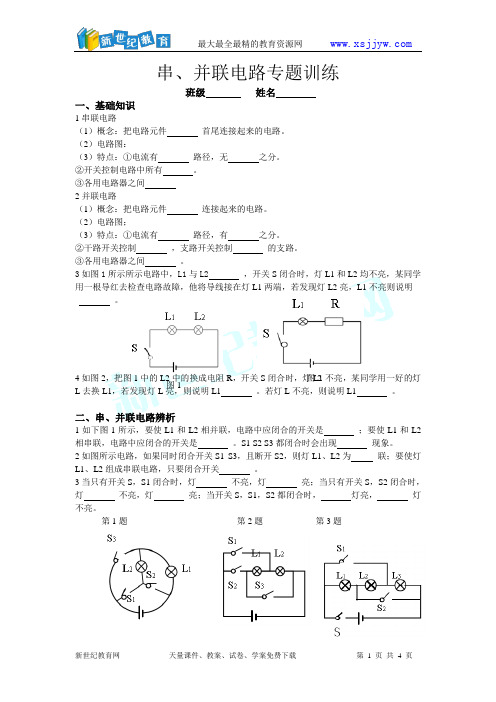

专题训练1：串联与并联的认识与判断专题

合集下载

识别串并联电路方法与题型汇总

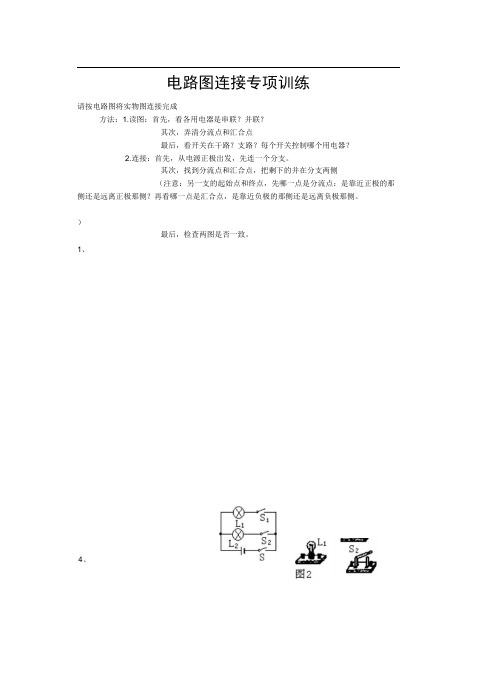

电路图连接专项训练请按电路图将实物图连接完成方法：1.读图：首先，看各用电器是串联？并联？其次，弄清分流点和汇合点最后，看开关在干路？支路？每个开关控制哪个用电器？2.连接：首先，从电源正极出发，先连一个分支。

其次，找到分流点和汇合点，把剩下的并在分支两侧（注意：另一支的起始点和终点，先哪一点是分流点：是靠近正极的那侧还是远离正极那侧？再看哪一点是汇合点，是靠近负极的那侧还是远离负极那侧。

）最后，检查两图是否一致。

1、4、4、co eL3 GO flLI ------- ®—L3-€)——L2SiLlS2L2 SiL 2Ll 、请按实物图画出电路图串并联电路识别方法1、定义法：（适用于较简单的电路）①若电路中的各元件是逐个顺次首尾连接来的------- 串联电路；②若各元件“首首相接，尾尾相连”并列地连在电路两点之间------并联电路2、电流流向法：（最常用的方法）①途中不分流------ 串联②途中要分流------ 并联或混联练习：判断下列电路的连接方式:3、拆除法（断路法）：（识别较难电路）①拆除任一用电器，其他用电器都不能工作-------- 串联②拆除任一用电器，其他用电器还能工作---------- 并联练习：1、判断图（a）中R i、R2、R3、R4的连接方式:c4、节点法：（识别不规范电路）①所谓“节点法”：就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，②最大特点：是通过任意拉长和缩短导线达到简化电路的目的。

练习：判断图（1）中各灯的连接方式:5、等效电路法：（用于复杂电路）综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路----等效电路练习: 判断下列电路的连接方式:趁热打铁做练习一、是非题1 ．家用电器一般采用并联的连接方法。

（）2 ．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。

中考物理专题练习串联和并联含解析新人教版

串联和并联知识点一：串联和并联1.把电路元件依次连接起来的电路叫串联电路.2.串联电路特点：电流只有一条路径；各用电器互相影响；3.把电路元件并排连接起来的电路叫并联电路.4.并联电路特点：电流有多条路径；各用电器互不影响；【例题1】如图所示的电路中,要使R1、R2串联,应闭合的开关是；要使R1、R2并联,应闭合的开关是,（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能.【答案】S2；S1、S3；化学.【解析】（1）要使R1、R2串联,电流只有一条流通路径,由电路图知,电流路径应为：电源正极、R1、S2、R2、电源负极,由此可判断出：开关S1、S3应断开,而开关S2应闭合；（2）要使R1、R2并联时,电流有两条流通路径,由电路图知：开关S1与S3闭合,而S2应断开；（3）干电池为电路提供电能过程中,干电池内部发生化学变化,将化学能转化为电能.知识点二：串联和并联电路的连接方法①线路简捷、不能出现交叉；②实物图中各元件的顺序要与电路图一致；③并联电路连接中,先串后并,先支路后干路,连接时找准节点；④在连接电路前应将开关断开.【例题2】小明为自家花卉大棚设计一套智能电路管理系统,整个电路的通断可通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡；当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是（）A B C D【答案】C【解析】由题知,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现,说明两开关能独立工作、互不影响,则S1和S2应并联在干路上；由题知,光线较暗时,光控开关S3自动闭合,接通灯泡提供照明,说明开关S3与灯泡串联,闭合开关S4,启动风机,说明开关S4与风机串联,而灯泡和风机均可独立工作,所以灯泡与风机应并联,综上结合选项可知,只有C图符合题意.知识点三：生活中的电路设计1.医院病房电路设计2.居民楼道电路设计3.学校传达室电路设计【例题3】汽车装有安全带未系提示系统,当乘客坐在副驾驶座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起,蜂鸣器工作；若系上安全带,则开关S2闭合,指示灯熄灭,蜂鸣器不工作.图设计的电路图正确的是（）A B C D【答案】B【解析】由题意知,当乘客坐在副驾驶座椅上时开关S1闭合指示灯亮起、蜂鸣器工作,则S1可控制指示灯和蜂鸣器；若系上安全带,开关S2闭合,指示灯熄灭、蜂鸣器不工作,则蜂鸣器和指示灯被短路,据此进行解答.由电路图可知,A.系上安全带时开关S2闭合,会造成电源短路,故A不符合题意；B.当乘客坐在副驾驶座椅上时,开关S1闭合,蜂鸣器和指示灯均工作,系上安全带后开关S2闭合,蜂鸣器和指示灯被短路均不工作,此时电路安全,故B符合题意；C.只有当乘客坐在副驾驶座椅上且系上安全带时,两开关闭合,蜂鸣器和指示灯才工作,故C不符合题意；D.当乘客坐在副驾驶座椅上时,开关S1闭合,蜂鸣器和指示灯均工作,系上安全带后开关S2闭合,蜂鸣器和指示灯仍工作,故D不符合题意.一、选择题1．小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另一只灯泡仍发光,则符合要求的电路是（）A．B．C．D．【答案】C【解析】由题意可知,开关闭合两灯均发光,拧下其中一只灯泡,另一只灯泡仍发光,说明两灯泡工作时互不影响,所以两灯应并联,故AD错误；开关断开两灯都不亮,开关闭合两灯均发光,则开关位于干路,故B错误、C正确.2.公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关.当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,提醒司机有人要下车.下列电路图符合上述要求的是（）A. B. C. D.【答案】 C【解析】（1）当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,说明这两个开关可以独立工作、互不影响即为并联,且两个开关都位于干路上,由图示电路图可知,AB其中一个开关在支路上,AB不符合题意,C符合题意.（2）根据题意可知：当乘客按下任何一个按钮时,驾驶台上的指示灯发光,同时电铃响,而D图只有两个开关同时闭合时,灯泡才亮,电铃才响,D不符合题意.3．有一种电动烤地瓜机,将地瓜放在托盘上,盖上锅盖相当于闭合开关S1,托盘旋转,再将温控开关S2闭合,开始加热；若只闭合开关S2,则不能加热.下图M是托盘电动机,R是加热电阻,对其内部电路设计合理的是？（）A．B． C．D．【答案】B【解析】由题知,闭合开关S1,托盘旋转,再将开关S2闭合,开始加热；只闭合开关S2,则不能加热.由此分析解答.由题意知,闭合开关S1,托盘旋转,再将开关S2闭合,开始加热；只闭合开关S2,则不能加热；这说明电动机和加热电阻在工作时互不影响,即两者是并联的,且S1在干路上,S2在加热电阻的支路上,由各选项电路图可知,B符合题意,ACD不合题意.4．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示）,想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车.选项图所示的电路图符合要求的是（）【答案】B【解析】按下任何一个下车按钮时电铃都会发声,说明两个开关并联共同控制电铃.A．图中其上面开关闭合后,会形成电源短路,故A不符合题意；B．图中两个开关并联后共同控制电铃,即任何一个开关闭合后,电铃都能发声,故B符合题意；C．图中两个开关若同时闭合,会造成电源短路,故C不符合题意；D．两个开关串联,即两个开关必须同时闭合电铃才能发声,故D不符合题意.5．家庭常用的电吹风既能吹冷风又能吹热风.下列电路中最符合电吹风工作要求的是（）【答案】A【解析】由题知,电吹风能吹冷风又能吹热风,即电路中电动机可以单独工作,也可以是电动机和电热丝同时工作.由此分析各选项解答即可.A.由图知,S1闭合时只有电动机工作,吹冷风；再闭合S2时,加热器和电动机并联,两者都能工作,此时吹热风,故A符合题意；B.由图知,S1闭合时只有加热器工作,两开关都闭合加热器和电动机同时工作,只有热风没有冷风,故B不合题意；C.由图知,S1闭合时加热器与电动机串联,再闭合S2时,只有电动机工作,但电动机和加热器串联时两者相互影响,故C不合题意.D.由图知,S1闭合时电动机和加热器都工作,当两开关都闭合时只有加热器工作,故D不合题意.6．小明把台灯的插头插在如图甲所示的插座上,插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示.当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光；如果指示灯损坏,S1和S2都闭合,台灯也能发光.下列设计的电路图中符合要求的是（）【答案】C【解析】解决此题的最好办法是结合表格中的开关闭合和灯泡亮度情况,在选项中的电路图检验,如果一致则选项中的电路图符合题意,否则不符合.A.当闭合开关S l、断开S2时,灯泡L1不亮,所以不符合题意；B.当闭合开关S2、断开S1时,灯泡L2亮,所以不符合题意；C.当闭合开关S l、断开S2时,灯泡L1亮,当闭合开关S2、断开S1时,灯泡L2不亮,当S l、S2都闭合时,两灯都亮,与表格完全一致,符合题意；D.当闭合开关S2、断开S1时,两灯泡都亮,所以不符合题意.7．家庭用电吹风,可以根据需要调节选择开关,实现吹冷风或吹热风的功能,为人们的生活带来许多方便.如图中的四种电吹风电路能够实现上述功能的是（）【答案】A【解析】由题意可知,当选择开关放在“冷”时,电动机接入电路中,只有电动机工作；当选择开关放在“热”时,电动机和电热丝同时接入电路中,两者同时工作,据此分析选项得出答案.A．由电路图可知,当触点接触2、3时,电路为电动机的简单电路,电吹风吹冷风；当触点接触1、2时,电动机和电热丝同时工作,电吹风吹热风,故A符合题意；B．由电路图可知,当触点接触1、2时,电路为电热丝的简单电路,电动机不工作,不能吹出热风,故B不符合题意；C．由电路图可知,当触点接触1、2或2、3时,电动机和电热丝同时工作,电吹风吹热风,当电路无法实现电动机单独工作,即无法吹冷风,故C不符合题意；D．由电路图可知,当触点接触1、2时,电动机和电热丝同时工作,电吹风吹热风；当触点接触2、3时,电路为电热丝的简单电路,电动机不工作,不能吹出热风,故D不符合题意.8．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时,小球就会向一侧使电路断开,起到保护电扇的作用,由此判断,这个保护装置在电扇电路中的作用相当于（）A．开关B．导线C．电源D．用电器【答案】A【解析】电路包括四部分：电源、用电器、开关及导线.根据各部分的作用判断.由图知,当电扇没有倾斜时,能够正常工作,说明电路是通路状态；当电扇发生倾斜或倾倒时,小球就会向一侧使电路断开,风扇不能工作,处于断路状态.说明小球能够控制风扇的工作状态,相当于开关.9.家庭厨房抽油烟机主要是由排气扇和照明灯组成,它们既能同时工作,又能分别独立工作,小明设计了抽油烟机的简化电路图,其中合理的是（）【答案】D【解析】串联电路特点是电流有一条路径,串联电路的各用电器相互影响,开关控制整个电路；并联电路特点是电流有两条或两条以上路径,并联电路的各用电器不相互影响.干路上开关控制整个电路,支路上开关控制本支路.A．不符合题意,两用电器串联,不能独立工作.B．不符合题意,两用电器串联,不能独立工作.C．符合题意,两用电器并联,能独立工作,S控制整个电路,S闭合,电风扇转动,没有单独开关控制；S1控制灯泡.D．符合题意,两用电器并联,S控制整个电路,S1控制灯泡,S2控制电风扇；符合题意.二、填空题10．如图所示的电路中,若同时闭合开关S1和S3、断开S2,电阻R1与R2是的；若只闭合开关S2,电阻R1和R2是的．（均选填“串联”或“并联”）【答案】并联；串联．【解析】串联电路电流只有一条路径,电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径,分别经过各用电器从电源正极回到负极．若同时闭合开关S1和S3、断开S2,则电流只有两条路径：正极→R1→S3→负极,正极→S1→R2→S3→负极,故R1、R2并联．若只闭合开关S2,电流只有一条路径：正极→R1→S2→R2→负极,因此R1、R2串联.11.公路上,路灯的连接方式是联；回到家中,按下开关,电灯亮了,开关与电灯的连接方式是联. 【答案】并；串.【解析】公路边的灯虽然要亮一起亮,要灭一起灭,但一盏灯泡不亮,其它的灯泡还能工作,说明彼此互不影响,所以是并联的；家中的电灯与控制它的开关之间的连接是串联的,开关对电灯才能起到控制作用.三、作图题12.根据如图所示的实物连线图,画出对应的电路图.（要求连线要横平竖直,尽量使电路图简洁美观）【答案】如图所示：【解析】从电源正极出发,遇到两个分支,汇合后接入开关,回到电源负极.注意L2支路有一个开关S2.。

高中物理【串联电路和并联电路】专题训练

高中物理【串联电路和并联电路】专题训练[A 组基础达标练]1．在如图所示的电路中，通过电阻R 1的电流I 1是( )A.UR 1 B.U R 2 C.U 2R 2D.U 1R 1＋R 2解析：电阻R 1与R 2串联，电流相等，由欧姆定律可知，I 1＝U 1R 1＝U 2R 2＝UR 1＋R 2，故C 正确。

答案：C2．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4 Ω的是( )解析：由电阻的串联、并联特点可知选项A 中的总电阻为18 Ω，选项B 中的总电阻为2 Ω，选项C 中的总电阻为4 Ω，选项D 中的总电阻为9 Ω，故C 正确，A 、B 、D 错误。

答案：C3．如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个电阻箱R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表。

以下结论正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对解析：电压表中的串联电阻起分压作用，电流表中的并联电阻起分流作用，所以甲表为电流表，乙表为电压表。

并联电路电阻大时分流少，所以R 增大时量程减小；串联电路电阻大时分压多，所以R 增大时量程增大，故B 正确。

答案：B4．如图所示，图线1表示的导体的电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是( )A ．R 1∶R 2＝1∶3B ．R 1∶R 2＝2∶3C ．将R 1与R 2串联后接于电源上，则电流之比I 1∶I 2＝1∶3D ．将R 1与R 2并联后接于电源上，则电流之比I 1∶I 2＝1∶3解析：根据I -U 图像知，图线的斜率表示电阻的倒数，所以R 1∶R 2＝1∶3，故A 正确，B 错误；串联电路电流相等，所以将R 1与R 2串联后接于电源上，电流之比I 1∶I 2＝1∶1，故C 错误；并联电路中各支路电压相等，电流之比等于电阻的反比，所以将R 1与R 2并联后接于电源上，电流之比I 1∶I 2＝3∶1，故D 错误。

中考物理考点专题训练串联电路和并联电路含解析

串联电路和并联电路考点一：串并联电路的识别1。

在我们的教室内,一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联"或“并联"）．因为当其中一盏灯管烧坏时,其它灯________（选填“能"或“不能”）工作．2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上,为使其正常发光,应________ 联一个________ Ω的电阻．3.如图所示，要使灯L1和灯L2并联在电路中,应闭合的开关是________;要使灯L1和灯L2串联在电路中，应闭合的开关是________．4.在图中的〇里填上适当的电表符号,使之成为正确的并联电路图。

5.把图中各电路元件接成串联电路并画出电路图．考点二：电路设计1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2<R3，电流表1、2、3的示数分别是0。

22A、0.3A、0。

52A 。

则由此推断所用电路应是:（）2。

如图所示的电蚊拍，具有灭蚊和照明的功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是( ）3。

小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪。

图中的四个电路中,R0是定值电阻，R是滑动变阻器,电源电压不变,滑片会随身高上下平移。

能够实现身高越高，电压表或电流表示数越大的电路是（）4。

家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合,压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（）5。

图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路,其中S1为旋钮开关，单独控制台灯的通断和亮度;S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．考点三：动态电路分析1。

串联和并联电路专题训练(无答案)

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

串联和并联专项练习及答案

串联和并联专项练习及答案一、单选题1.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A. B.C. D.2.如图所示的电路中，下列说法不正确的是（）A. 只闭合开关S1，灯L2发光B. 只闭合开关S2，两个灯泡串联C. 开关S1、S2、S3可以都闭合D. 闭合开关S1、S3两个灯泡并联3.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。

当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起。

图所示的电路图中符合这一情况的是（）A. B.C. D.二、填空题4如图所示电路中，只闭合S1、S2时，灯L1、L2是______ ，只闭合S3时，灯L1、L2是______ （选填“串联”或“并联”），同时闭合开关______ 会造成电源短路．三、作图题5试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

6根据电路图画出实物图，注意连线不要交叉．7根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

请在方框内画出如图所示的实物电路的电路图．答案和解析1.【答案】D【解析】【分析】此题考查串、并联电路的设计。

由题意知，只有坐在座椅上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电源，可使电路对电源不被短路．【解答】A．指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A不符合题意；B．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B不符合题意；C．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C不符合题意；D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D符合题意。

串联和并联练习题

串联和并联1．串联串联是指将各元件按顺次首尾相连，然后接入电路的连接方式。

例如，市场上出售的一种装饰用的小彩灯，经常被用来装饰店堂、居室、圣诞树、烘托欢乐的气氛，其中的一些彩色的小灯泡就是串连的。

串联电路的特点：（1）从电流路径上看，串联电路中只有一条电流路径，没有分支；（2）从各用电器的关系来看，串联电路中的各用电器互相影响，即只要有一个用电器断开，其他各用电器也同时不能工作；（3）从开关的控制作用上看，串联电路的开关控制所有的用电器，与开关在电路中的位置无关，所以，串联电路只需要一个开关即可控制电路中所有用电器。

例1：小明居住的居民楼的楼道里，夜间仅仅偶尔有人经过，楼道的电灯总是亮着会浪费电。

但是，如果夜晚有人出来，没有灯又很不方便。

现在市面上有一种自动装置，是利用声音和光线实行控制的开关（在电路中的符号是“声控”和“光控”）。

小明想利用它们设计一个电路，能自动控制楼道里的电灯：当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，内部的延时装置就能把电路断开，灯灭；不过，只有夜晚天黑之后灯方能亮，白天不论发出多大的声音，电灯也会“无动于衷”。

请你协助小明画出实现上述功能的电路。

2．并联并联是指将各元件的两端并列连接，然后街道电路中的连接方式。

例如：教室的日光灯、电风扇是并联的，家里的各种用电器是并联的。

节日的夜晚，高大的建筑物都要用成千只灯泡装点起来，电量的灯泡映出建筑物的轮廓，显得美丽、壮观，这些灯泡都是并联的。

并联电路的特点：（1）从电流路径上看，并联电路中有两条或两条以上电流路径，有若干分支，干路和任一支路可构成一条电流路径；（2）从各用电器的关系来看，并联电路中的各用电器互不影响，即只要有一个用电器断开，其他各用电器仍然能工作；（3）从开关的控制作用上看，干路开关控制所有的用电器，支路开关只控制本支路用电器，各支路开关互不影响。

例2：几盏灯接入同一电路中，其中一盏灯的灯丝断了不亮，其余几盏灯仍然发光，则（）A．坏的灯与其余的灯一定是串联B．坏的灯与其余的灯一定是并联C．其余的灯一定是串联D．其余的灯一定是并联题型Ⅰ判断串联和并联电路一般方法：串联和并联电路是电路连接的两种基本形式，。

串联和并联练习题

串联和并联练习题一、选择题(本题共12小题，每小题4分，共48分)1、几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其他部分没有发生故障，则其余的电灯将()A．仍然亮B．不亮C．有的亮，有的不亮D．无法判断2.在如图所示的电路中，闭合开关后属于并联电路且灯泡均能发光的是()3.如图所示的四个电路中，两灯泡属于串联接法的是()A.S1、S2均闭合B.S1、S2均闭合C.S1断开、S2闭合D.S1断开、S2闭合4.如图所示，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是()5.下列对如图所示电路的判断，正确的是()A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3被短路6.如图所示是小明连接的实物图，与这个实物图对应的电路图是()7、教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()8、小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作。

小聪断定冰箱门上有一个开关S,下面小聪的判断正确的是()A.冰箱内的照明灯和压缩机串联B.冰箱内的照明灯和压缩机并联,开关S在干路上C.冰箱内的照明灯和压缩机并联,开关S和照明灯串联D.冰箱内的照明灯和压缩机并联,开关S和压缩机串联9、教室中的六盏灯(只用了三个开关)，去掉一盏灯后，其他灯仍能正常发光，则这六盏灯的连接方式是()A．都是串联B．都是并联10、在如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是()11.关于如图所示的电路，下列说法正确的是()A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1、S2，L1、L2都发光C．S1、S2都断开，L1、L2都不发光D．闭合S2，断开S1，L1、L2都发光12.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是()A．开关S1只控制灯泡L B．开关S2只控制灯泡LB．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1、S2，灯泡L和电动机M并联13、如图所示的电路中，若同时闭合开关S1、S3，断开S2，电灯L1与L2是_____联；若只闭合开关S2，电灯L1与L2是____联。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

新世纪教育网 www.xsjjyw.com 精品资料版权所有@新世纪教育网
新世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。版权所有@新世纪教育网
1
串联与并联的认识与判断专题
【典型例题】
解题1. 由一个电源、两盏相同的小灯泡、一个开关和若干导线组成的电路，当开关断开时，下列说法
正确的是（）
A. 如果只有一盏灯亮，则两灯一定是串联 B. 如果只有一盏灯亮，则两灯一定是并联
C. 如果两盏灯亮，则两灯一定是串联 D. 如果两盏灯亮，则两灯一定是并联
解题2. 下列电路1中是串联电路的是__________；是并联电路的是____________；有一盏灯短路的是
____________。

图1
解题3 在图2的电路中，要使灯L1、L2串联需要闭合的开关是____________；此电路绝对不能把
__________两个开关同时闭合。

图2 图3 图4
解题4.图3是某次实验已连接好的实物图，请你画出它的电路图
解题5. 图4中为某实际电路的示意图，请画出这个电路电路图。
解题6. 按照图5所示电路图连接实际电路。

图5 图6
解题7. 某同学按照电路把图6中的元件连成电路，他所选择的电路图是[ ]

新世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。版权所有@新世纪教育网
3
4 ．如上图所示的电路中，连接有错误的是（）
5 ．在由电池组、电灯 L1和 L2、开关组成的电路中，不论开关接通或断开，电灯 L1均发光，开
关闭合时 L 2不发光，开关断开时 L 2发光，则下列判断正确的是（ )
A . Ll ，L2并联，开关与 LI 串联 B . L 1, L2并联，开关与 L 2串联
C . Ll , L 2串联，开关与 L 2并联 D . Ll , L 2串联，开关与 LI 并联

6 ．如图所示电路中，下列说法正确的是（ )
A S1 S2都断开时， LI , L2, L 3是并联的
B . S1 S2都闭合时， LI , L2, L 3是串联的
C . S1 S2都闭合时，LI , L2, L 3是并联的
D . S1闭合，S2断开时，三盏灯都亮

7 ．如图所示电路，当开关 S 闭合时，可能发生的现象是 ( )
A ．只有灯 LI 发光 B ．只有灯 L2发光
C ．灯 Ll , L2发光， L 3不发光
D ．电源被短路，时间长电源会被烧坏

8 ．如图所示电路，下列说法中正确的是（ )
A . LI 和 L2 两灯并联，开关 S1只控制L1
B . L1和 L2两灯并联，开关 S1 同时控制 LI 和 L2
C . Ll 和 L2两灯串联，开关S2同时控制 Ll 和 L2
D . L1和 L2 两灯并联，开关S2同时控制 Ll 和 L2
新世纪教育网 www.xsjjyw.com 精品资料版权所有@新世纪教育网
新世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。版权所有@新世纪教育网
4
9.如上右图所示，当S1、S2都闭合时，L1、L2、L3是联；当S1、S2都
断开时L1、L2、L3是联.

10．如图所示，回答下列问题。⑴若只使灯L1亮，应闭合开关＿＿＿，断
开开关＿＿＿。⑵若只使灯L2亮，应闭合开关＿＿＿，断开开关＿＿＿。⑶若灯L1、L
2

组成串联电路，应闭合开关＿＿＿，断开开关＿＿＿。⑷若灯L1、L2组成并联电路，应

闭合开关＿＿＿，断开开关＿＿＿。（5）若将S1、S2、S3同时闭合，则L1、L
2

将＿＿＿（填“亮”或“不亮”），此时电路发生＿＿。

11．根据如图所示的各电路图，回答如下问题：
⑴电路中已经造成短路的有＿＿＿。⑵闭合开关时会出现短路的有＿＿＿。
⑶由几盏灯组成串联电路的有＿＿＿。⑷由几盏灯组成并联电路的有＿＿＿。
⑸开关S控制两盏灯的有＿＿＿＿＿。

12 ．如图所示的电路中， A 表示，灯 L2与 A 联， L 2与 L 1 联，要使
灯 Ll 发光，必须闭合开关 .
13 ．如图所示是一个简化了的电冰箱的电路图，图中的灯泡 L 与电动机 M
是联的．
14 ．如图所示电路中，开关 S 始终闭合，要使小灯泡 Ll , L 2串联，必须闭合的开关是，要使
L 1 , L2并联，必须闭合的开关是；若闭合开关，则将造成电路短路．

15 ．在如图所示的电路中，有四个开关 S1 S2 S3 S4，如果仅将开关S1 , S 2, S3闭合， S4断开，
则灯 L1与 L2 联；如果仅将开关S2， S4 闭合， S1 , S3断开，则灯 L1，与 L2
联．

第10题
(a) (b) (c) (d) (e)
第11题
