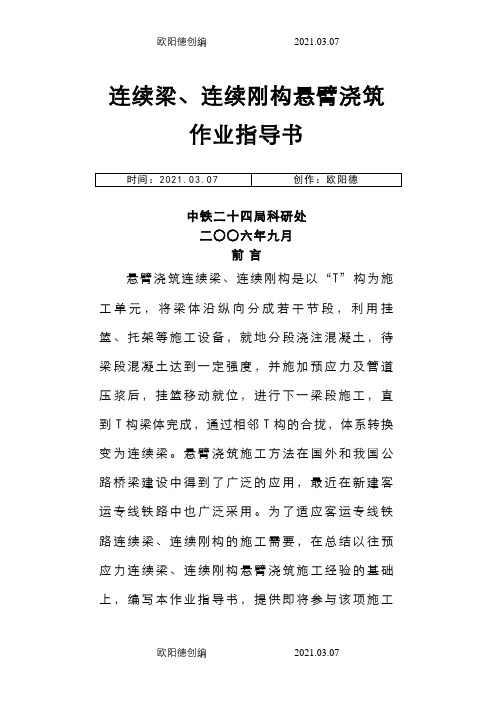

连续梁、连续刚构悬臂浇筑作业指导书中铁二十四局科研处二○○六年九月前言悬臂浇筑连续梁、连续刚构是以“T”构为施工单元，将梁体沿纵向分成若干节段，利用挂篮、托架等施工设备，就地分段浇注混凝土，待梁段混凝土达到一定强度，并施加预应力及管道压浆后，挂篮移动就位，进行下一梁段施工，直到T构梁体完成，通过相邻T构的合拢，体系转换变为连续梁。
悬臂浇筑施工方法在国外和我国公路桥梁建设中得到了广泛的应用，最近在新建客运专线铁路中也广泛采用。
为了适应客运专线铁路连续梁、连续刚构的施工需要，在总结以往预应力连续梁、连续刚构悬臂浇筑施工经验的基础上，编写本作业指导书，提供即将参与该项施工的工程技术员及施工作业人员学习参考。
目录1概述 --------------------------------------------------------- 11.1悬臂浇筑法施工主要特点---------------------------- 11.2悬臂浇筑施工程序和梁段划分 ---------------------- 11.3挂篮分类 ---------------------------------------------- 11.4挂篮构造 ---------------------------------------------- 31.5关键技术 ---------------------------------------------- 32适用范围 ---------------------------------------------------- 4 3参照文件 ---------------------------------------------------- 4 4职责权限 ---------------------------------------------------- 4 5实施步骤 ---------------------------------------------------- 45.1挂篮的选型、设计、制作和试验 ------------------------ 45.1.1挂篮的选择原则------------------------------------ 45.1.2挂篮设计（LG—200型菱形挂篮）-------------- 55.1.3挂篮制作------------------------------------------- 115.1.4挂篮试验------------------------------------------- 115.2临时支座设置、验算和施工 --------------------------- 125.2.1临时支座设置类型 -------------------------------- 125.2.2临时支座的反力和偏心距 ------------------------ 125.2.3临时支座结构受力验算--------------------------- 145.2.4临时支座的施工----------------------------------- 145.2.5盆式橡胶支座的安装----------------------------- 155.30#、1#段施工------------------------------------------ 165.3.1支架方案的选定----------------------------------- 165.3.2支架的设计和验算 -------------------------------- 175.3.3 0#、1# 段施工工艺流程 ------------------------ 185.3.4 0#、1#段施工重点注意事项-------------------- 195.4悬灌段施工 --------------------------------------------- 205.4.1挂篮拼装------------------------------------------- 205.4.2挂篮行走------------------------------------------- 215.4.3悬挂浇筑施工流程 -------------------------------- 215.4.4挂篮吊架在浇筑梁段中所产生变形的调整--------------------------------------------------------------- 235.4.5悬挂浇筑施工重点注意事项---------------------- 235.5合扰段施工 --------------------------------------------- 265.5.1边跨直线段施工----------------------------------- 265.5.2合拢段施工顺序----------------------------------- 275.5.3合拢段的施工方法及措施 ------------------------ 285.5.4结构体系转换 ------------------------------------- 305.6预应力施工 --------------------------------------------- 315.6.1预应力束的布置----------------------------------- 315.6.2纵向预应力张拉----------------------------------- 335.6.3横向预应力张拉----------------------------------- 355.6.4竖向预应的张拉----------------------------------- 355.6.5孔道压浆------------------------------------------- 365.7施工控制------------------------------------------------ 385.7.1线型控制基本原理 -------------------------------- 385.7.2预拱度的计算方法 -------------------------------- 395.7.3节段前端施工标高和确定 ------------------------ 405.7.4现场施工测量 ------------------------------------- 405.7.5现场施工控制 ------------------------------------- 415.7.6悬臂浇筑制梁质量标准--------------------------- 415.8挂篮施工安全操作规则 -------------------------------- 425.8.1总则 ------------------------------------------------ 425.8.2挂篮行走轨道必须按设计要求铺设-------------- 43 5.8.3悬浇施工时菱形桁架后端必须锚固好 ----------- 43 5.8.4经常检查维护 ------------------------------------- 44 5.8.5挂篮走行和拆除----------------------------------- 44 5.8.6作业安全------------------------------------------- 44连续梁、连续刚构悬臂浇筑作业指导书1概述随着桥梁建设的快速发展，悬臂浇筑法已成为大跨度预应力混凝土连续梁广泛采用的施工方法。
连续梁悬灌施工作业指导书
连续梁悬灌施工作业指导书1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。
2、编制依据无碴轨道（80.6+128+80.6）m悬浇预应力混凝土连续梁（京沪桥通30（修））无碴轨道（32+48+32）m悬浇预应力混凝土连续梁图纸《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）《铁路混凝土工程施工技术指南》（TZ210-2005）《客运专线铁路桥涵工程施工质量验收暂行标准》《铁路混凝土工程施工质量验收补充标准》《铁路桥梁预应力混凝土施工技术规范》《桥涵施工手册》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是除0#段外无须建立落地支架，主要施工设备是挂篮。
挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。
我工区管段内三跨连续梁，分别为（80+128+80）m跨南运河连续梁、（32+48+32）m跨国防光缆连续梁以及（40+56+40）m跨津浦铁路连续梁。
目前跨津浦铁路连续梁的最终设计方案未确定，如最终设计方案与原方案有较大的变动则另行交底。
4、施工工艺流程4.1、墩顶梁段0#施工工艺流程详见图4.1-1。
4.2、悬臂浇筑施工工艺流程详见图4.2-1。
4.3、合拢段施工工艺流程详见图4.3-1。
图4.1-1 墩顶连续梁段施工工艺流程图图4.2-1 悬臂浇筑施工工艺流程图图4.3-1 合拢段施工工艺流程图5、施工方法及工艺要求5.1挂篮组成本挂篮由承重系统、模板系统、走行系统和工作平台等组成。
1、承重系统由主梁、横梁、平面联结系、前后吊杆、上下限位器、滑梁、活动支承和支承垫梁等组成。
2、模板系统1)、模板由底依次设计为底模、侧模、内模、端模组成。
2)、侧模桁架、外滑梁3)、内模桁架、内滑梁：3、前后工作平台4、走行系统5.2施工方法5.2.1、墩顶梁段（0号块）施工方法（1）支架施工墩顶梁段施工采用托架或膺架施工，下部结构施工完毕后，搭设托架或膺架，托架和膺架可采用万能杆件、军用梁、贝雷梁或其它满足要求的杆件拼装，拼装完毕后进行预压，对预应力混凝土连续梁，设置墩顶梁段与桥墩临时固结装置（临时支座）。
连续梁悬灌施工作业指导书
连续梁悬灌施工作业指导书1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。
2、编制依照无碴轨道（ +128+）m 悬浇预应力混凝土连续梁（京沪桥通 30（修））无碴轨道（ 32+48+32）m 悬浇预应力混凝土连续梁图纸《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）《铁路混凝土工程施工技术指南》（TZ210-2005）《客运专线铁路桥涵工程施工质量查收暂行标准》《铁路混凝土工程施工质量查收补充标准》《铁路桥梁预应力混凝土施工技术规范》《桥涵施工手册》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是除0#段外不用建立落地支架，主要施工设备是挂篮。
挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上搬动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，达成本段施工后，挂篮对称向前各搬动一节段。
我工区管段内三跨连续梁，分别为（80+128+80）m跨南运河连续梁、（32+48+32）m跨国防光缆连续梁以及（40+56+40）m跨津浦铁路连续梁。
目前跨津浦铁路连续梁的最后设计方案未确定，如最后设计方案与原方案有较大的变动则另行交底。
4、施工工艺流程、墩顶梁段 0#施工工艺流程详见图。
、悬臂浇筑施工工艺流程详见图。
、合拢段施工工艺流程详见图。
图墩顶连续梁段施工工艺流程图墩顶预埋件检查图悬臂浇筑施工工艺流程图托梁和膺架设计托梁和膺架拼装挂篮设计、复核墩顶梁段施工达成中线及高程测量设置临时支座挂篮制作查收挂篮安装安装支座、铺设底模、立外侧模挂篮试验钢筋制作绑扎底板、腹板钢筋测量控制绑扎底板钢筋和安装预应力管道测量控制绑扎腹板钢筋和预应力管道预应力管道安装立内模、端模立内模及端模挂篮预留孔绑扎顶板钢筋及预应力管道绑扎顶板钢筋检查标高控制检查查收砼配制砼拌合砼浇筑线型控制灌注梁段砼并制作试验块养生、等强养生预应力束制作穿预应力束等强拆模预应力束制作穿束张拉机具查验张拉张拉压浆压浆等强凿毛冲刷挂篮滑移挂篮施工达成循环N次张拉机具校验取试块图合拢段施工工艺流程图中线测量压载砼拌合运输预应力束制作边线控制检查查收拼装吊架立模板边线控制校正就位抄平刚性支撑锁定检查查收浇筑砼养生、等强、拆模穿束张拉、压浆等强、拆模标高控制标高控制底腹板绑扎钢筋，预埋预应力管道，立模选择温度压载逐级卸载张拉机具校验取试块5、施工方法及工艺要求挂篮组成本挂篮由承重系统、模板系统、走行系统和工作平台等组成。
连续梁施工作业指导书
连续梁悬灌施工作业指导书1.作业准备1.1技术准备(1) 熟悉和审查施工图纸。
主要包括：图纸是否完整、齐全；图纸与说明书在内容上是否一致；图纸各组成部分之间有无矛盾和错误，在尺寸、标高和说明方面是否一致；技术要求是否明确。
(2) 熟悉和掌握规范、施工指南和技术标准。
(3) 编制施工作业指导书。
(4) 制定安全、质量、技术、设备、物资和标准化管理制度。
(5) 制定施工安全保证措施和应急预案。
(6) 进行自然条件调查分析。
主要包括气象、施工场地地形、工程地质和水文地质、施工现场地上和地下障碍物状况等。
1.2施工现场准备(1) 设置平面和高程控制桩。
(2) 修通现场道路，开通电源和水源，平整场地。
(3) 建造各种施工设施、物资仓库和堆场、机械机具工作与存放场地。
2.技术要求连续梁悬臂浇筑施工前，应将墩顶梁段与桥墩临时固结牢固。
悬臂浇筑所用的挂篮，必须有足够的强度、刚度和稳定性，结构形式、几何尺寸应适应梁段高度变化及已浇筑梁段搭接和走行的要求。
桥墩两侧悬臂浇筑梁段应对称、平衡施工，实际不平衡偏差不得大于设计允许数值。
合龙口临时锁定前，桥梁跨距应符合设计要求；合龙口两端悬臂的施工荷载应对称、相等；合龙段长度、合龙施工顺序、合龙口临时锁定方法均应符合设计要求，合龙口临时锁定力应大于解除任何一侧梁墩临时固结后各墩全部活动支座的摩擦力。
悬臂浇筑梁段施工过程中，应进行线型监测，发现超出允许偏差应及时调整纠正。
3.施工程序与工艺流程3.1施工程序施工准备→墩旁托架安装（支架搭设）→永久支座安装、设置临时支座(支撑)→墩顶0#段施工→挂篮安装→梁体节段悬浇→边跨直线段施工→分次合龙→体系转换。
3.2施工工艺流程4.2.3悬臂浇筑施工工艺流程详见图4.2-3。
图4.2-3 悬臂浇筑施工工艺流程图悬臂浇筑段施工悬臂施工主要包括：挂篮前移和调整，钢筋、孔道及模板安装，混凝土灌注及养护，预应力施加，孔道压浆。
每一节段其五道工序循环进行。
连续梁悬灌施工作业指导书
连续梁悬灌施工作业指导书Revised by Jack on December 14,2020连续梁悬灌施工作业指导书1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。
2、编制依据无碴轨道（+128+）m悬浇预应力混凝土连续梁（京沪桥通30（修））无碴轨道（32+48+32）m悬浇预应力混凝土连续梁图纸《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）《铁路混凝土工程施工技术指南》（TZ210-2005）《客运专线铁路桥涵工程施工质量验收暂行标准》《铁路混凝土工程施工质量验收补充标准》《铁路桥梁预应力混凝土施工技术规范》《桥涵施工手册》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是除0#段外无须建立落地支架，主要施工设备是挂篮。
挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。
我工区管段内三跨连续梁，分别为（80+128+80）m跨南运河连续梁、（32+48+32）m跨国防光缆连续梁以及（40+56+40）m跨津浦铁路连续梁。
目前跨津浦铁路连续梁的最终设计方案未确定，如最终设计方案与原方案有较大的变动则另行交底。
4、施工工艺流程、墩顶梁段0#施工工艺流程详见图。
、悬臂浇筑施工工艺流程详见图。
、合拢段施工工艺流程详见图。
图墩顶连续梁段施工工艺流程图图合拢段施工工艺流程图5、施工方法及工艺要求挂篮组成本挂篮由承重系统、模板系统、走行系统和工作平台等组成。
1、承重系统由主梁、横梁、平面联结系、前后吊杆、上下限位器、滑梁、活动支承和支承垫梁等组成。
2、模板系统1)、模板由底依次设计为底模、侧模、内模、端模组成。
2)、侧模桁架、外滑梁3)、内模桁架、内滑梁：3、前后工作平台4、走行系统施工方法5.2.1、墩顶梁段（0号块）施工方法（1）支架施工墩顶梁段施工采用托架或膺架施工，下部结构施工完毕后，搭设托架或膺架，托架和膺架可采用万能杆件、军用梁、贝雷梁或其它满足要求的杆件拼装，拼装完毕后进行预压，对预应力混凝土连续梁，设置墩顶梁段与桥墩临时固结装置（临时支座）。
12.连续梁悬灌施工作业指导书
图5.2.1.1-1 箱梁0号块现浇施工方案图
砼垫块 钢模块
斜撑2][30
箱梁侧模
箱梁底模 纵梁2][25
工字钢I55 纵梁2][25
纵梁2][25
说明：1、本图尺寸均以厘米计，图中所示仅为示意，在施工中将根据实际情况进行调整。 2、确保预埋件准确，严格控制标高，必要时可采用预压85 %重量，克服非弹性变形。 3、采用泵送砼连续施工，加强养生，确保0号块施工质量。 4、严格按照规范施加预应力确保0号块施工质量。 5、严格按照安全规程办理，确保安全施工。 6、预埋钢板的同时将两个侧面的钢板连上，拼装时用IV级钢进行张拉。
桁架
墩身
内模吊杆
侧模滑梁
合拢段
钢管桩
悬灌段
底模纵梁
中跨合拢示意图
悬灌段
说明： 1、本图尺寸均以厘米计。 2、在进行合拢段施工时，温度应控制在20℃左右。 3、所有工序严格按工艺操作，确保工程质量。 4、合拢段合拢时，两侧按设计要求,在浇筑同时从两侧配重，使两侧的
挠度始终保持一致。
5.3 质量要求及验收标准
基准标高设在墩顶梁段。分别在底板、翼缘板上布设测点。三角 挂篮每根竖杆上设变形计,测其伸长量。
试验结果： 检测完成后，对数据进行分析。经线性回归分析得出加载、变形 之间的关系。由此可推出挂篮载各个块段的竖向位移，为施工控制提 供可靠依据。
图5.2.2.1-1 三角挂篮结构图
侧面图
I
II
斜拉杆
立柱 后支腿 锚筋
图 4.2—1 悬臂浇筑施工工艺流程图
挂篮设计、复核 墩顶梁段施工完毕
挂篮制作验收
挂篮安装
挂篮试验
测量控制
绑扎底板钢筋和安装预应力 管道
连续梁施工作业指导书
连续梁施工作业指导书1.适用范围和特点本指导书适用于桥梁连续梁施工。
挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本节段施工后，挂篮对称向前各移动一节段。
挂篮吊架在浇筑梁段中所产生变形的调整，能通过调整前吊杆高度办法，或预压配重调整的办法来调整。
挂蓝承重系统有三角形构架、菱形构架、自锚式构架等，下文以三角形构架为例。
2．作业准备2．1内业技术准备开工前，组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清图纸上有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加的施工人员进行上岗前技术培训，考核后持证上岗。
2．2外业技术准备搜集并整理有关施工数据，准备连续梁施工所需的各种材料，针对连续梁施工的重要性及难度，准备专业的技术人员现场进行指导。
3．技术要求熟悉图纸，掌握图纸各种数据，掌握钢筋尺寸及各预埋件的位置，预应力管道的安装及定位。
掌握张拉顺序并计算张拉值及掌握注浆的各种数据及要求。
4. 施工程序与工艺流程4.1 施工程序连续梁的施工程序为：0#块施工→悬臂灌注砼→边孔现浇段→边孔合拢→中孔合拢。
4.2 工艺流程5.施工要求5.1 施工准备连续梁施工前，应先完成两主墩现浇0#块的支架拼装及预压实验。
连续梁悬臂浇注施工工艺框图5.2 施工方法5.2.1 墩顶梁段（0号块）施工方法0#块采取一次立模整体灌注的施工方案。
连续梁0#块施工工艺框图见图5-1。
5.2.1.1 支架施工首先，应在主跨两个桥墩墩顶的永久性支座两侧各安装一个临时支座，支座底部用原预埋在墩侧基础顶面的大螺栓锚固，以防止梁段现浇时所产生的不平衡力矩损坏永久性支座。
图5-1 连续梁0#块施工工艺框图0#段采用支(托)架法现浇施工，施工托架可根据承台形式，墩身高度和地形情况，分别支承在承台、墩身或地面上。
连续梁悬灌施工作业指导书课件.doc
连续梁悬灌施工作业指导书1、目的明确连续梁悬灌施工工艺、操作要点和质量标准，规范和指导悬灌施工作业。
2、编制依据无碴轨道（80.6+128+80.6）m悬浇预应力混凝土连续梁（京沪桥通30（修））无碴轨道（32+48+32）m悬浇预应力混凝土连续梁图纸《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）《铁路混凝土工程施工技术指南》（TZ210-2005）《客运专线铁路桥涵工程施工质量验收暂行标准》《铁路混凝土工程施工质量验收补充标准》《铁路桥梁预应力混凝土施工技术规范》《桥涵施工手册》3、适用范围和特点悬臂浇筑法适用于高墩、大跨径的连续梁、连续刚构，孔下不受通航、通行的限制，其特点是除0#段外无须建立落地支架，主要施工设备是挂篮。
挂篮是悬浇施工的主要设备，可在已经张拉锚固并与墩身连成整体的梁体上移动，每段绑扎钢筋、立模、浇筑混凝土、纵向预应力张拉都在挂篮内进行，完成本段施工后，挂篮对称向前各移动一节段。
我工区管段内三跨连续梁，分别为（80+128+80）m跨南运河连续梁、（32+48+32）m跨国防光缆连续梁以及（40+56+40）m跨津浦铁路连续梁。
目前跨津浦铁路连续梁的最终设计方案未确定，如最终设计方案与原方案有较大的变动则另行交底。
4、施工工艺流程4.1、墩顶梁段0#施工工艺流程详见图 4.1-1。
4.2、悬臂浇筑施工工艺流程详见图 4.2-1。
4.3、合拢段施工工艺流程详见图 4.3-1。
图4.1-1 墩顶连续梁段施工工艺流程图墩顶预埋件检查托梁和膺架设计托梁和膺架拼装中线及高程测量设置临时支座安装支座、铺设底模、立外侧模绑扎底板、腹板钢筋钢筋制作测量控制预应力管道安装立内模及端模绑扎顶板钢筋检查验收砼浇筑砼拌合养生等强拆模预应力束制作穿束张拉张拉机具校验压浆取试块凿毛清洗图4.2-1 悬臂浇筑施工工艺流程图挂篮设计、复核墩顶梁段施工完毕挂篮制作验收挂篮安装挂篮试验测量控制绑扎底板钢筋和安装预应力管道绑扎腹板钢筋和预应力管道立内模、端模挂篮预留孔绑扎顶板钢筋及预应力管道标高控制检查砼配制灌注梁段砼并制作试验块线型控制养生、等强预应力束制作穿预应力束循环N 张拉机具检验张拉次压浆等强挂篮滑移挂篮施工完毕图4.3-1 合拢段施工工艺流程图中线测量边线控制标高控制检查验收拼装吊架立模板标高控制边线控制校正就位压载抄平刚性支撑锁定底腹板绑扎钢筋，预埋预应力管道，立模检查验收选择温度浇筑砼砼拌合运输压载逐级卸载养生、等强、拆模张拉机具校验预应力束制作穿束张拉、压浆取试块等强、拆模5、施工方法及工艺要求5.1挂篮组成本挂篮由承重系统、模板系统、走行系统和工作平台等组成。
高铁桥梁施工悬臂浇筑连续梁作业指导书
高铁桥梁施工悬臂浇筑连续梁作业指导书一、前言高速公路、高速铁路等建设是当前我国交通发展的主要方向，随之而来的是大型高铁桥梁的建设。
高铁桥梁施工技术的复杂性在于，构造体的规模巨大、施工精度要求高、施工过程中对时间的严格要求。
因此，对高铁桥梁施工中的悬臂浇筑连续梁作业进行指导和规范是非常必要的。
二、悬臂浇筑连续梁施工作业流程悬臂浇筑连续梁施工流程一般包括：基础施工、支座制作、底模制作、制作和安装浇筑反拱臂、制作和安装桥墩浇筑反拱臂、制作和安装连续梁底模、钢筋加工预装梁、现浇混凝土浇筑，并按照设计要求进行检查验收。
具体流程及注意事项如下：1、基础施工（1）对高铁桥梁基础施工前需要进行的工作，如现场清理、基坑开挖等，需要在开工前完成；（2）在进行基础施工操作前，要按照设计图进行测量验收，并且需要对土质情况及地下水等进行检测和分析，确保基础的承载能力和稳定性；2、支座制作（1）支座的制作要按照承包方所提供的施工图进行；（2）支座的制作要确保品质符合设计要求和规范，并且在安放前需要进行检测验收；（3）支座制作完毕后，需要在现场进行放置操作；3、底模制作底模制作要按照支座及连续梁创建的水平线进行制作，以确保底模制作的精度符合设计要求，同时在制作完成后进行检测验收，确保底模制作的质量。
4、制作和安装浇筑反拱臂（1）浇筑反拱臂的制作要求高，要求夹齿块的尺寸精准，拱筋的悬挂位置准确；（2）浇筑反拱臂的安装要在底模制作中考虑到，通过把浇筑反拱臂锁在底模的拱筋上进行安装，以确保反拱臂施工的精度和质量。
5、制作和安装桥墩浇筑反拱臂（1）制作桥墩浇筑反拱臂的规格大小要符合设计要求和规范，并按照设计图进行制作；（2）安装桥墩浇筑反拱臂需要考虑到其施工过程中的重心平衡问题，并且通过吊装起吊的方式将其固定。
6、制作和安装连续梁底模（1）制作连续梁底模的规格大小要符合设计要求和规范，底模的制作需要计算其承重能力和平衡性；（2）安装连续梁底模要进行平衡和定位调整，以确保其平衡性和施工精度；（3）底模安装好后，需要进行检查验收以确保其质量符合规范。
