炉A引风机开关工频方式由热备用转检修
电网调度规范用语
电网调度规范用语一、调度联系规范用语1．地调×××（姓名）；2．××调度×××（姓名）；3．××发电厂值长×××（姓名）；4．××发电厂电气班长×××（姓名）；5．××变电站值班长×××（姓名）。
6．报数读音规定1、2、3、4、5、6、7、8、9、0应读作：幺、两、三、四、五、六、拐、八、九、洞7．报工作竣工用语（1）××点××分××设备(包括厂、站内一、二次设备)检修(或试验)工作竣工，人员撤出工作地点，现场安全措施已拆除，可以恢复备用；（2）××点××分××线线路检修工作竣工，人员撤出工作地点，地线已拆除，相序正确，可以恢复备用；（3）××点××分××线线路带电作业完毕，人员撤出工作地点；（4）××点××分××（机、炉）设备大修临时竣工，可以试运行。
二、电力系统主要设备名称规范用语1．机：汽轮、水轮（包括抽水蓄能）、燃气轮等各种发电机组、调相机的统称；2．炉：锅炉；3．主变：发电厂、变电站的主变压器；4．厂（站）用变：供给发电厂（变电站）内部用电的变压器；5．高厂变：接于发电机出口的供本机用电的变压器；6．母线：母线；7．刀闸：各种型式的隔离开关的统称；8．开关：各种型式的断路器的统称；9．母联开关：两条母线间的联络断路器；10．旁路开关：主母线与旁路母线的联络断路器；11．分段开关：母线分段断路器；12．母线刀闸：母线侧隔离开关；13．线路刀闸：线路侧隔离开关；14．线路：输电线路；15．架空地线：线路架空避雷线；16．避雷器：避雷器；17．CT：电流互感器(按英语字母读音)；18．PT：电感式电压互感器(按英语字母读音)；19．CVT：电容式电压互感器（按英语字母读音）；20．电容器：并联补偿电容器；21．串联电抗器：串联电抗器；22．低抗：变压器低压侧并联电抗器；23．结合滤波器：结合滤波器；24．耦合电容器：耦合电容器；25．阻波器：阻波器；26．消弧线圈：消弧线圈；27．保护：电力系统的继电保护装置；28．自动装置：电力系统安全自动装置。
发电机几种状态装换注意事项
① 即发电机由冷备用状态转换为检修状态。 ②注意事项及主要操作步序。此操作没有太多的风险，主要是将发电机出口接地 刀闸合入；将PT小车拉至隔离位置；断开发电机中性点接地刀闸。主要风险一，严格按 照操作票，操作地刀时，一定确认好，防止误合主变低压侧地刀。此项发生机率比较小， 因为有严格电气回路闭锁；二是在拉PT小车时，防止卡手；防止保险跌落摔坏，将保险 摘下一定在侧边放好。 以上几种状态转换是发电机由运行态向检修态装换的步骤和项目，总的而言停电风险较 小，主要是一些细节的问题，要控制好，将发电机安全、系统的置于检修态，以保证检 修 的安全。
A、运行转热备
① 即发电机由运行状态转换为热备用状态。
②注意事项及主要操作步序。 a) 机组停机，发电机解列采用程跳逆功率保护 ，在解列前电气系统在无需作任何倒闸 操作，只需随有功下降，将无功降至0功率运行，不进相即可。 b)机组打闸前，必须检查发电机保护无异常报警，保证逆功率保护能正常工作。此项 检查实际上是运行中每班必检项目，是运行人员及电气二次人员的巡检内容。在停机前 在进行重点检查。如果逆功率保护不动作，发电机变成同步电动机运行对发电机本身没 有危害，会使汽轮机尾部叶片因残留蒸汽摩擦过热损环，所以大机组装设逆功率保护， 还有一点防止汽轮机超速。 C）正常停机时必须将负荷降至零，然后按汽轮机跳闸按钮，逆功率保护跳闸；紧急 停机时，直接按汽轮机跳闸按钮逆功率保护跳闸，紧急停炉时直接按锅炉MFT，走大连 锁，发电机解列；电气主保护动作直接同时跳主开关、关主汽门。目的就是防止汽轮机 超速。 d)、发电机停机后，主要检查主开关、励磁开关断开后，进行以下操作：电气二次间 复归发变组保护A、B屏逆功率保护信号；复归发变组保护A、B屏loukout继电器 ；上好 发变组保护A、B屏误上电保护压板 ；发变组保护A、B屏跳500kV 开关保护压板 ;取下发 变组保护A、B屏励磁联跳保护压板；取下发变组保护A、B屏发电机断水开入保护压板。 按照热备用状态，上述压板不用退出，但是百万机组只要是停机、停炉，不可能马上并 网，所以为避免保护误动,和继电器烧毁必须进行以上操作。以往停机后没有操作票，我 们的人员是上了误上电就没事了。LUOKOUT继电器长期带电动作无人管，一旦烧毁，更 换起来，有很多对接点很麻烦，继电器造价很高万八块钱一个。
小型热电厂电气典型操作票
电气典型操作票修编：审核：批准：2005年4月18日说明1.典型操作票作为运行操作人员填写操作票的参考依据，具体操作票填写时应根据实际运行方式和操作要求进行；2.设备异动后相应操作方法发生改变时，应注意操作票内容的正确填写。
3.涉及上级调度管辖设备的操作以调度操作令为准。
目录一、110kVⅠ母线由运行转冷备二、110kVⅠ母线由冷备转运行三、化真Ⅰ711线路由运行转冷备四、化真Ⅰ711线路由冷备转运行五、110kV母联710开关代化真Ⅰ线711开关运行六、化真Ⅰ711开关复役于110kＶⅠ母线，710开关恢复母联运行七、110kＶⅠ母线ＰＴ由运行转冷备八、110kＶⅠ母线ＰＴ由冷备转运行九、#1主变由运行转冷备十、#1主变由冷备转运行于110kVⅠ母线10kVⅠ母线十一、#13电抗器及热净Ａ线113开关由运行转冷备十二、#13电抗器及热净Ａ线113开关由冷备转运行十三、热五公Ａ线151开关由运行转检修十四、热五公Ａ线151开关由检修转运行十五、＃13电抗器由10kＶⅠ母线倒至10kＶⅤ母线运行注十六、10kＶⅠ母线由运行转冷备设备倒至Ⅴ母线运行十七、10kＶⅠ母线由冷备转运行Ⅴ母线转冷备十八、10kVⅥ母线由冷备转运行，ⅢⅣⅥ母线合环运行十九、用分段170开关由10kVⅡ母线向Ⅲ母线充电10kVⅢ母线由冷备转运行二十、10kVⅡⅢ母线经分段170开关合环二十一、#1消弧线圈由运行转冷备二十二、#1消弧线圈由冷备转运行二十三、#1消弧线圈由Ⅰ档远方手动切换至Ⅱ档运行二十四、#1消弧线圈由手动状态切换至自动状态运行二十五、#1消弧线圈由#1厂高变切至#2厂高变运行二十六、#1机由冷备转热备二十七、#1机由热备转冷备二十八、#1机经101开关与系统并列二十九、#1机经101开关与系统解列三十、#2机由冷备转热备三十一、#2机由热备转冷备三十二、#2机经102开关与系统并列三十三、#2机经102开关与系统解列三十四、#2机复励装置投入运行三十五、#2机复励装置退出运行三十六、备用励磁机由冷备转热备三十七、备用励磁机由热备转冷备三十八、备用励磁机由热备转运行三十九、备用励磁机由运行转热备四十、备励切换至#2机代工励运行四十一、#2机工励、备励切换，恢复工励运行四十二、#1厂高变由运行转冷备,6kVⅠ段、公用段由高备变供电运行四十三、#1厂高变由冷备转运行,高备变作6kVⅠ段、公用段联备四十四、#2厂高变由运行转冷备,6kVⅡ段、Ⅲ段由高备变供电运行四十五、#2厂高变由冷备转运行,高备变作6kVⅡ段、Ⅲ段联备四十六、#4厂高变由运行转冷备,6kVⅥ段由高备变供电运行四十七、#4厂高变由冷备转运行,高备变作6kVⅥ段联备四十八、高备变由联备转冷备，合上660开关作6kV其它各段备用电源四十九、高备变由冷备转联备，6kV各段备用电源恢复正常五十、#1低厂变由运行转冷备,400VⅠ段由低备变供电运行五十一、#1低厂变由冷备转运行,低备变恢复作400Ⅰ段联备五十二、低备变由充电联备转冷备,460开关作400V其它各段备用电源五十三、低备变由冷备转联备五十四、#1化水变由运行转冷备，化水Ⅰ段由化备变供电运行五十五、#1化水变由冷备转运行五十六、#1电除尘变由运行转冷备，尘Ⅰ段由尘煤备变供电运行五十七、#1电除尘变由冷备转运行、尘煤备变恢复作尘Ⅰ段热备五十八、6kVⅠ段母线由运行转冷备五十九、6kVⅠ段母线由冷备转运行六十、6kVⅠ段母线PT由运行转冷备六十一、6kVⅠ段母线PT由冷备转运行六十二、400VⅠ段母线及#1低厂变由运行转冷备六十三、400VⅠ段母线及#1低厂变由冷备转运行六十四、400VⅢ段工作母线及＃３低厂变由运行转冷备六十五．400VⅢ段工作母线及＃３低厂变由冷备用转运行六十六、#１炉送风机甲送电六十七、#１炉送风机甲停电六十八、#1炉送风机甲电机停电测绝缘送电六十九、#3绞龙由检修转运行七十、#3绞龙由运行转检修七十一、#1蓄电池由运行转冷备，直流Ⅰ、Ⅱ段母线并列运行七十二、#1蓄电池由冷备转运行，直流Ⅰ、Ⅱ段母线解列运行七十三、#3整流器代#1整流器运行七十四、#1整流器由热备转运行，#3整流器由运行转热备七十五、#1整流器由冷备转运行七十六、#1整流器由运行转冷备七十七、6kVⅣ、Ⅴ段快切装置试验操作七十八、6kV Ⅵ段快切装置试验七十九、厂用400VⅠ段BZT装置试验八十、厂用400V输煤段BZT装置试验一、110kVⅠ母线由运行转冷备1. 取下110kV故障录波器直流保险2. 将110kV故障录波器交流电压转换开关切至“Ⅱ母线”位置3. 放上110kV故障录波器直流保险4. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA5. 投入110kV母差互联压板，查互联指示灯亮6. 取下110kV 母联710开关控制保险7. 查110kV 母联710开关在合闸位置8. 查110kV倒排保险在放上位置9 合上热总一线7652刀闸、查合上良好10. 合上#3主变7032刀闸、查合上良好11. 合上化真Ⅰ线7112刀闸、查合上良好12. 合上#1主变7012刀闸、查合上良好13. 合上高备变7052刀闸、查合上良好14. 查110kV母差7652刀闸位置指示灯亮15. 查110kV母差7032刀闸位置指示灯亮16. 查110kV母差7112刀闸位置指示灯亮17. 查110kV母差7012刀闸位置指示灯亮18. 查110kV母差7052刀闸位置指示灯亮19. 拉开高备变7051刀闸、查断开良好20. 拉开#1主变7011刀闸、查断开良好21. 拉开化真Ⅰ线7111刀闸、查断开良好22. 拉开#3主变7031刀闸、查断开良好23. 拉开热总一线7651刀闸、查断开良好24. 查110kV母差7651刀闸位置指示灯灭25. 查110kV母差7031刀闸位置指示灯灭26. 查110kV母差7111刀闸位置指示灯灭27. 查110kV母差7011刀闸位置指示灯灭28. 查110kV母差7051刀闸位置指示灯灭29. 查110kVⅠ、Ⅱ母线刀闸位置指示正常30. 将110kV化真Ⅰ711线路电能表电压切换开关切至Ⅱ母位置31. 将110kV热总一765线路电能表电压切换开关切至Ⅱ母位置32. 解除110kV母差“Ⅰ母PT投入”压板33. 断开110kV母差“Ⅰ母PT电压”小开关34. 断开110kVⅠ母线PT电能表电压回路小开关35. 断开110kVⅠ母线PT次级小开关36. 取下110kVⅠ母线PT试验芯保险37. 查110kVⅠ母线电压指示为零38. 放上110kV 母联710开关控制保险39. 解除110kV母差互联压板，查互联指示灯灭40. 查110kV 母联710开关电流表计指示为零41. 拉开110kV 母联710开关42. 查110kV 母联710开关在断开位置43. 断开110kV 母联710开关储能小开关44. 拉开110kV 母联7101刀闸、查断开良好45. 拉开110kV 母联7102刀闸、查断开良好46. 拉开110kV Ⅰ母PT7001刀闸、查断开良好47. 查110kV母差7101刀闸位置指示灯灭48. 查110kV母差7102刀闸位置指示灯灭49. 取下110kV 母联710开关控制信号保险50. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA二、110kVⅠ母线由冷备转运行1. 查110kVⅠ母线所有刀闸在断开位置2. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA3. 放上110kV 母联710开关控制信号保险4. 查110kV 母联710开关在断开位置5. 查110kV倒排保险在放上位置6. 合上110kV 母联7102刀闸、查合上良好7. 合上110kV 母联7101刀闸、查合上良好8. 合上110kV Ⅰ母PT 7001刀闸、查合上良好9. 合上110kV 母联710开关储能小开关10. 查110kV母差7101、7102刀闸位置指示灯正常11. 投入110kV母差“充电启动”压板12. 投入110kV母差“充电保护跳710”压板13. 合上110kV 母联710开关向110kVⅠ母线充电14. 复归110kV 母联710开关闪光15. 解除110kV母差“充电启动”压板16. 解除110kV母差“充电保护跳110kV 母联710”压板17. 查110kV母联710开关在合闸位置18. 合上110kVⅠ母线PT次级小开关19. 放上110kVⅠ母线PT试验芯保险20. 合上110kVⅠ母线PT电能表电压回路小开关21. 查110kVⅠ母线电压指示正常22. 合上110kV母差“Ⅰ母PT电压”小开关23. 投入110kV母差“Ⅰ母PT投入”压板24. 投入110kV母差互联压板，查互联指示灯亮25. 取下110kV 母联710开关控制保险26. 查110kV 母联710开关在合闸位置27. 合上高备变7051刀闸、查合上良好28. 合上#1主变7011刀闸、查合上良好29. 合上化真Ⅰ线7111刀闸、查合上良好30. 合上热总一线7651刀闸、查合上良好31. 合上#3主变7031刀闸、查合上良好32. 查110kV母差7011刀闸位置指示灯亮33. 查110kV母差7031刀闸位置指示灯亮34. 查110kV母差7051刀闸位置指示灯亮35. 查110kV母差7111刀闸位置指示灯亮36. 查110kV母差7651刀闸位置指示灯亮37. 拉开#3主变7032刀闸、查断开良好38. 拉开热总一线7652刀闸、查断开良好39. 拉开化真Ⅰ线7112刀闸、查断开良好40. 拉开#1主变7012刀闸、查断开良好41. 拉开高备变7052刀闸、查断开良好42. 查110kV母差7652刀闸位置指示灯灭43. 查110kV母差7112刀闸位置指示灯灭44. 查110kV母差7052刀闸位置指示灯灭45. 查110kV母差7032刀闸位置指示灯灭46. 查110kV母差7012刀闸位置指示灯灭47. 查110kVⅠ、Ⅱ母线刀闸位置指示正常48. 放上110kV 母联710开关控制保险49. 解除110kV母差互联压板，查互联指示灯灭50. 将110kV化真Ⅰ711线路电能表电压切换开关切至Ⅰ母位置51. 将110kV热总一765线路电能表电压切换开关切至Ⅰ母位置52. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA53. 取下110kV故障录波器直流保险54. 将110kV故障录波器交流电压转换开关切至"Ⅰ母线"位置55. 放上110kV故障录波器直流保险三、化真Ⅰ711线路由运行转冷备1. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA2. 查化真Ⅰ线711和化真Ⅱ线712开关负荷3. 拉开化真Ⅰ线711开关4. 查化真Ⅰ线711开关表计指示为零5. 查化真Ⅰ线711开关在断开位置6. 断开化真Ⅰ线711开关储能小开关7. 取下化真Ⅰ线711线路压变次级保险8. 拉开化真Ⅰ线7113刀闸、查断开良好9. 拉开化真Ⅰ线7111刀闸、查断开良好10. 查110kV母差化真Ⅰ线7111刀闸位置指示灯灭11. 查化真Ⅰ线711开关刀闸位置指示正常12. 取下化真Ⅰ线711开关控制信号保险13. 退出化真Ⅰ线711线路高频保护压板1LP514. 解除解列装置解列跳化真Ⅰ线711开关压板3LP115. 解除解列装置过流跳化真Ⅰ线711开关压板10LP116. 解除解列装置过流跳化真Ⅱ线712开关压板11LP117. 将解列装置化真Ⅱ线712短接切换压板7LP1切至“化真Ⅰ线711”位置18. 将解列装置化真Ⅰ线711短接切换压板1LP1切至“化真Ⅰ线711”位置19. 断开化真Ⅰ线711振荡解列装置旁路交流电压小开关5ZK20. 断开化真Ⅰ线711振荡解列装置交流电压小开关3ZK21. 断开化真Ⅰ线711振荡解列装置直流电源小开关1ZK22. 取下化真Ⅰ线711振荡解列装置直流保险23. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA四、化真Ⅰ711线路由冷备转运行1. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA2. 查化真Ⅰ线711开关距离、零序保护压板投入正确3. 解除化真Ⅰ线711开关重合闸合闸压板1LP34. 查化真Ⅰ线711线路高频保护压板1LP5在退出位置5. 放上化真Ⅰ线711开关控制信号保险6. 查化真Ⅰ线711开关保护屏各指示灯正常7. 查化真Ⅰ线711开关在断开位置8. 合上化真Ⅰ线7111刀闸、查合上良好9. 合上化真Ⅰ线7113刀闸、查合上良好10. 查110kV母差化真Ⅰ线7111刀闸位置指示灯亮11. 查化真Ⅰ线711开关刀闸位置指示正常12. 合上化真Ⅰ线711开关储能小开关13. 放上化真Ⅰ711线路压变次级保险14. 投入化真Ⅰ线711开关同期小开关15. 查同期屏同期闭锁开关在“闭锁”位置16. 将同期屏同期切换开关切至“细调”位置17. 视同期合上化真Ⅰ线711开关18. 将同期屏同期切换开关切至“解除”位置19. 将化真Ⅰ线711同期小开关切至“解除”位置20. 复归化真Ⅰ线711开关闪光21. 查化真Ⅰ线711线路表计指示正常22. 校验化真Ⅰ线711线路高频通道正常23. 投入化真Ⅰ线711线路高频保护压板1LP524. 投入化真Ⅰ线711开关重合闸合闸压板1LP325. 查化真Ⅰ线711开关在合闸位置26. 查解列装置解列跳化真Ⅰ线711开关压板3LP1在解除位置27. 查解列装置过流跳化真Ⅰ线711开关压板10LP1在解除位置28. 查解列装置过流跳化真Ⅱ线712开关压板11LP1在解除位置29. 放上化真Ⅰ线711振荡解列装置直流保险30. 合上化真Ⅰ线711振荡解列装置直流电源小开关1ZK31. 查化真Ⅰ线711振荡解列装置直流稳压电源开关在合上位置32. 合上化真Ⅰ线711振荡解列装置交流电压小开关3ZK33. 合上化真Ⅰ线711振荡解列装置旁路交流电压小开关5ZK34. 查化真Ⅰ线711振荡解列装置各电源及信号指示正常35. 取下解列装置化真Ⅰ线711短接切换压板1LP136. 取下解列装置化真Ⅱ线712短接切换压板7LP137. 投入解列装置解列跳化真Ⅰ线711开关压板3LP138. 投入解列装置过流跳化真Ⅰ线711开关压板10LP139. 投入解列装置过流跳化真Ⅱ线712开关压板11LP140. 查化真Ⅰ711线路电能表电压切换开关在Ⅰ母位置41. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA五、110kV母联710开关代化真Ⅰ线711开关运行1. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常 A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA2. 投入110kV母差互联压板，查互联指示灯亮3. 取下110kV母联710开关控制保险4. 查110kV母联710开关确在合闸位置5. 合上#4主变7041刀闸、查合上良好6. 合上热总二线7661刀闸、查合上良好7. 合上化真Ⅱ线7121刀闸、查合上良好8. 合上#2主变7021刀闸、查合上良好9. 合上化真Ⅰ线7112刀闸、查合上良好10. 查110kV母差7041刀闸位置指示灯亮11. 查110kV母差7661刀闸位置指示灯亮12. 查110kV母差7021刀闸位置指示灯亮13. 查110kV母差7121刀闸位置指示灯亮14. 查110kV母差7112刀闸位置指示灯亮15. 拉开化真Ⅱ线7122刀闸、查断开良好16. 拉开#2主变7022刀闸、查断开良好17. 拉开热总二线7662刀闸、查断开良好18. 拉开#4主变7042刀闸、查断开良好19. 拉开化真Ⅰ线7111刀闸、查断开良好20. 查110kVⅠ、Ⅱ母线上述刀闸位置指示正常21. 查110kV母差7111刀闸位置指示灯灭22. 查110kV母差7042刀闸位置指示灯灭23. 查110kV母差7662刀闸位置指示灯灭24. 查110kV母差7022刀闸位置指示灯灭25. 查110kV母差7122刀闸位置指示灯灭26. 放上110kV母联710开关控制保险27. 解除110kV母差互联压板，查互联指示灯灭28. 查110kV母联710开关保护屏交流电压开关在投入位置29. 核对110kV母联710开关零序各段保护定值与化真Ⅰ线711开关零序定值相同30. 核对110kV母联710开关距离各段保护定值与化真Ⅰ线711开关距离定值相同31. 投入110kV母联710开关零序保护出口压板1LP7、1LP932. 投入110kV母联710开关距离保护出口压板1LP633. 投入110kV母联710开关保护跳闸出口1LP134. 退出化真Ⅰ线711开关高频保护出口压板1LP535. 将化真Ⅰ线711开关高频电源切换小开关1QK由本线切至母联位置36. 将化真Ⅰ线711开关高频信号切换小开关2QK由本线切至母联位置37. 校验化真Ⅰ711线路高频通道正常38. 投入110kV母联710开关高频保护出口压板1LP539. 解除#主变(#要视主变中性点方式确定)零序电流Ⅰ段跳110kV母联710开关保护压板40. 查110kV母差保护A相大差及Ⅰ、Ⅱ母小差不平衡电流正常A：大差： mA Ⅰ母小差： mA Ⅱ母小差： mA41. 投入110kV母差化真Ⅰ线711旁路投入压板42. 查110kV母差化真Ⅰ线711旁路投入指示灯亮43. 查110kV母差保护A相大差及Ⅰ母小差不平衡电流正常A：大差： mA Ⅰ母小差： mA44. 查化真Ⅰ线711振荡解列装置旁路交流电压小开关5ZK在合上位置45. 投入解列装置化真Ⅰ线711解列旁代投入压板5LP146. 投入解列装置解列跳110kV母联710开关压板4LP147. 投入解列装置过流跳110kV母联710开关压板11LP248. 解除解列装置解列跳化真Ⅰ线711开关压板3LP149. 解除解列装置过流跳化真Ⅰ线711开关压板10LP150. 抄录110kV母联710开关有、无功进出口电度表底数51. 取下化真Ⅰ线711开关控制保险52. 查化真Ⅰ线711开关在合闸位置53. 合上化真Ⅰ线7116刀闸、查合上良好54. 放上化真Ⅰ线711开关控制保险55. 拉开化真Ⅰ线711开关56. 查化真Ⅰ线711线路表计指示为零57. 将110kV母联710开关重合闸切换开关1QK切至“投入”位置58. 投入110kV母联710开关重合闸出口压板1LP359. 查化真Ⅰ线711开关在断开位置60. 断开化真Ⅰ线711开关储能小开关61. 拉开化真Ⅰ线7113刀闸、查断开良好62. 拉开化真Ⅰ线7112刀闸、查断开良好63. 查110kV母差保护A相大差及Ⅰ母小差不平衡电流正常A：大差： mA Ⅰ母小差： mA注：对于化真Ⅱ线712开关，45、48、49项分别为投入解列装置712解列旁代投入压板7LP1、解除解列跳712开关压板8LP1、解除过流跳712开关压板11LP1。

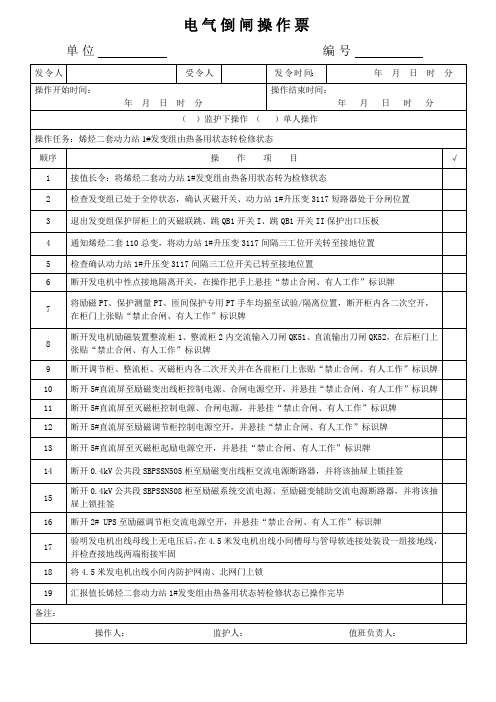

烯烃二套动力站1#发变组由热备用状态转检修状态
断开5#直流屏至灭磁柜控制电源、合闸电源，并悬挂“禁止合闸、有人工作”标识牌
12
断开5#直流屏至励磁调节柜控制电源空开，并悬挂“禁止合闸、有人工作”标识牌
13
断开5#直流屏至灭磁柜起励电源空开，并悬挂“禁止合闸、有人工作”标识牌
14
断开0.4kV公共段SBPSSN505柜至励磁变出线柜交流电源断路器，并将该抽屉上锁挂签
8
断开发电机励磁装置整流柜1、整流柜2内交流输入刀闸QK51、直流输出刀闸QK52，在后柜门上张贴“禁止合闸、有人工作”标识牌
9
断开调节柜、整流柜、灭磁柜内各二次开关并在各前柜门上张贴“禁止合闸、有人工作”标识牌
10
断开5#直流屏至励磁变出线柜控制电源、合闸电源空开，并悬挂“禁止合闸、有人工作”标识牌
15
断开0.4kV公共段SBPSSN508柜至励磁系统交流电源、至励磁变辅助交流电源断路器，并将该抽屉上锁挂签
16
断开2# UPS至励磁调节柜交流电源空开，并悬挂“禁止合闸、有人工作”标识牌
17
验明发电机出线母线上无电压后，在4.5米发电机出线小间槽母与管母软连接处装设一组接地线，并检查接地线两端衔接牢固
18
将4.5米发电机出线小间内防护网南、北网门上锁
19
汇报值长烯烃二套动力站1#发变组由热备用状态转检修状态已操作完毕
备注：
操作人：监护人：值班负责人：
3
退出发变组保护屏柜上的灭磁联跳、跳QB1开关I、跳QB1开关II保护出口压板
4
通知烯烃二套110总变，将动力站1#升压变3117间隔三工位开关转至接地位置
5
检查确认动力站1#升压变3117间隔三工位开关已转至接地位置
6
电气开关柜设备状态说明及倒闸操作步骤，看完全明白了！
电气开关柜设备状态说明及倒闸操作步骤，看完全明白了！电气设备的状态分为运行、热备用、冷备用、检修四种状态。
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
手车式配电装置各种位置的定义工作位置：主回路隔离触头\二次插头可靠接触；试验位置：主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置：主回路隔离触头和二次插头均脱离接触。
手车式配电装置四种状态的定义A、开关运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。
B、电压互感器、避雷器运行状态：手车在工作位置。
热备用状态：（无此状态）。
冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。
检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。
开关（线路、主变、旁联、联变等设备的开关）运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。
热备用状态：指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。
5、35kV 某某断路器及线路由热备用转检修(典型电气倒闸操作票模板)
操作中
操作人员
操作前未进行设备验电，操作人未穿绝缘鞋、未戴绝缘手套等
威胁人员、设备安全
严格执行操作票及“安规”规定，正确使用验电器及摇表，操作人必须穿绝缘鞋、戴绝缘手套
中
操作结束
操作人
未恢复临时措施
造成设备异常或事故
及时恢复临时措施
中
5. 防护用品：□安全带 □安全绳 □ 防坠器 □防尘口罩 □防尘帽 □防酸服 □防酸鞋（靴） □塑胶手套
（下接第 号）
备 注：
某某新能源某某分公司电气倒闸操作票
操作单位：编号:
操作开始时间： 年 月 日 时 分，终了时间： 日 时 分
操作任务：
模拟
√
顺序
（上接第 号）
操作
√
19
在 箱变高压电缆连接处装设一组三相短路接地线（ ）
20
操作完毕，汇报值长
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
（下接第 号）
备 注：
检查人：
操作人： 监护人： 值长：
某某新能源某某分公司运行操作风险预控票
1. 风险预控票信息
操作任务
编写人
审核人
批准人
2. 风险等级□高风险 □中风险 □低风险
3. 相关操作票信息
操作票编号
操作监护人
值班负责人
4. 书面安全工作程序
操作
任务
基本
步骤
危险源
危害因素
风险及其后果描述
需采取的措施
风险
等级
确认人
签字
准备工作
4#机组由检修用转热备用(审)
下索子水力发电厂 倒 闸 操 作 票
电站名称：尾水电站 编号： 发令人 受令人 发令时间 年 月 日 时 分
开始时间 年 月 日 时 分 结束时间 年 月 日 时 分 操作任务 4#机组由检修转热备用 （ ）监护下操作 （ ）单人操作 （ ）检修人员操作
顺序 操 作 项 目 √
备注 操作人： 监护人： 值班负责人： 运检部:
1 收回 号机械工作票； 号电气第一种工作票。 办理结束手续；工作现场打扫干净。 2 得值长令：4#机组由检修转热备用。 3 查4#机组前端轴承油位正常。 4 查4#机组后端轴承油位正常。 5 查4#发电机出口断路器4QF在分闸位置。 6 查4#发电机出口断路器4QF手车在试验位置。 7 查4#机组蝶阀在全关位置。 8 查4#机组导叶全关。 9 取下4#发电机出口断路器4QF柜后所悬挂“已接地”标示牌。 10 拆除4#发电机出口断路器4QF柜后装设的一组三相短路接地线D1。 11 取下4#机励磁变4LB高压侧所悬挂“已接地”标示牌。 12 拆除4#机励磁变4LB高压侧装设的一组三相短路接地线D2。 13 取下4#发电机励磁调节屏上所悬挂“禁止操作”标示牌。 14 取下4#发电机励磁功率屏上所悬挂“禁止操作”标示牌。 15 取下4#发电机灭磁开关4FMK上所悬挂“禁止合闸，有人工作”标示牌。 16 查4#发电机励磁调节屏后“灭磁开关” 4FMK在分闸位置。 17 合上4#发电机励磁调节屏后“A通道交流电源”QF1。 18 合上4#发电机励磁调节屏后“B通道交流电源”QF2。 19 合上4#发电机励磁调节屏后“DC220V直流电源”QF3。 20 合上4#发电机励磁调节屏后“A通道直流电源”QF4。 21 合上4#发电机励磁调节屏后“B通道直流电源”QF5。 22 合上4#发电机励磁调节屏后“DC24V控制电源”QF6。 23 合上4#发电机励磁调节屏后“起励电源”QF7。 24 合上4#发电机励磁调节屏后“灭磁开关合闸电源”QF8。 下索子水力发电厂 倒 闸 操 作 票
启备变停电检修的操作过程及注意事项-文档资料
• 89. 验明6KVIIIA段备用电源进线刀闸6031A静 触头靠变压器侧三相确无电压 • 90. 在6KVIIIA段备用电源进线刀闸6031A静触 头靠变压器侧挂接地线一组(# ) • 91. 验明6KVIIIB段备用电源进线刀闸6031B 静 触头靠变压器侧三相确无电压 • 92. 在6KVIIIB段备用电源进线刀闸6031B静触 头靠变压器侧挂接地线一组(# ) • 93. 操作完毕,汇报值长, • 注意事项：在启备变停运之前，电气人员应把 启备变转检修的操作票以及操作所用的工器具 准备好，以缩短倒闸操作所用的时间，许可许 可工作时和工作负责人一起到现场指出哪些间 隔有电，禁止人员进入，并用围栏围起。
• B．若2号机跳闸，380V厂用母线将失压，柴油发电机 应自启带保安段运行，如未自启，应立即远方启柴油机 带保安段，若远方启动失败，到就地启柴油机带保安段 运行，若柴油机就地也无法启动，应立即倒公用变带 380V保安II段运行（需停运部分不重要负荷，确保公用 变不过负荷）。 • 倒公用变带380V保安II段的操作步骤 • (1)断开2号低厂变312A、312B、612， • (2)断开#01低备变300A、300B、600A， • (3)检查380V厂用IIA、IIB段各动力已停运， • (4)检查公用变负荷正常， • (5)合上304A、304B对380V备用I、II充电正常， • (6)合上302A、302B对380V厂用IIA、IIB充电正常， • (7)合上2ZDK1、2ZDK2对保安IIA\IIB充电正常。
• 82. 在6KVIA段备用电源进线刀闸6011A静触头靠变压 器侧挂接地线一组(# ) • 83. 验明6KVIB段备用电源进线刀闸6011B.静触头靠变 压器侧三相确无电压 • 84. 在6KVIB段备用电源进线刀闸6011B静触头靠变压 器ห้องสมุดไป่ตู้挂接地线一组(# ) • 85. 验明6KVIIA段备用电源进线刀闸6021A静触头靠变 压器侧三相确无电压, • 86在6KVIIA段备用电源进线刀闸6021A静触头靠变压器 侧挂接地线一组(# ) • 87. 验明6KVIIB段备用电源进线刀闸6021B静触头靠变 压器侧三相确无电压 • 88.在6KVIIB段备用电源进线刀闸6021B静触头靠变压 器侧挂接地线一组(# )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国电泉州发电有限公司
倒闸操作票
№：____________
操作时间
开始 ___________年_____月_____日_____时_____分
终了 ___________年_____月_____日_____时_____分
操作任务 #1炉1A引风机6119开关工频方式由热备用转检修。
模拟 操作 顺
序
操 作 项 目 时分
1 得令。
2 模拟操作完毕。
3 检查1A引风机6119开关三相确在断开位置。
4
将1A引风机6119开关“远方/就地”转换开关切至“解除”
位置 。
5 将1A引风机6119 开关“储能”转换开关切至“退出”位置。
6 确认1A引风机6119开关三相确在断开位置。
7 将1A引风机6119开关拉至试验位置。
8 检查1A引风机6119开关确已拉至试验位置。
9 取下1A引风机6119开关低压二次插件。
10 断开1A引风机6119开关控制直流电源小开关MCB1。
11 断开1A引风机6119开关保护直流电源小开关MCB2。
12 断开1A引风机6119开关柜内电机加热电源开关MCB3。
13 将1A引风机6119开关拉至检修位置。
14 检查1A引风机6119开关确已拉至检修位置。
15 断开1A引风机变频器旁路6119P刀闸。
16 检查1A引风机变频器旁路6119P刀闸确已断开。
17 检查1A引风机变频器负荷侧61193刀闸确在断开位置。
18 检查1A引风机变频器电源侧61192刀闸确在断开位置。
19 断开1A引风机变频器控制柜内控制主电源小开关。
备
注
操作人：_____________ 监护人：__________值班负责人：___________值长：
__________
国电泉州发电有限公司倒闸操作票
№：____________
操作时间
开始 ___________年_____月_____日_____时_____分
终了 ___________年_____月_____日_____时_____分
操作任务 #1炉1A引风机6119开关工频方式由热备用转检修。
模拟 操作 顺
序
操 作 项 目 时分
20 断开1A引风机变频器控制柜内控制辅助电源小开关。
21 断开1A引风机变频器控制柜内控制电源小开关。
22
验明1A引风机6119开关负荷侧三相确无电压，立即合上1A
引风机61196接地刀闸。
23 检查 1A引风机61196接地刀闸三相确已合上。
24 汇报操作完毕。
备
注
操作人：_____________ 监护人：__________值班负责人：___________值长：
__________
