炼钢厂设计知识点

炼钢厂是钢铁制造的核心设施，其设计关乎生产效率和产品质量。

本文将探讨炼钢厂设计中的关键知识点，详细介绍炼钢厂的工艺流程、设备选择和安全要求，以及炼钢厂设计中需要考虑的其他因素。

一、工艺流程

炼钢厂的工艺流程通常包括原料准备、炼铁、炼钢和连铸等环节。

首先，原料准备阶段需要选择合适的铁矿石、焦炭和配料，并经过破碎、筛分和预处理等工艺步骤，确保原料的质量和适宜性。

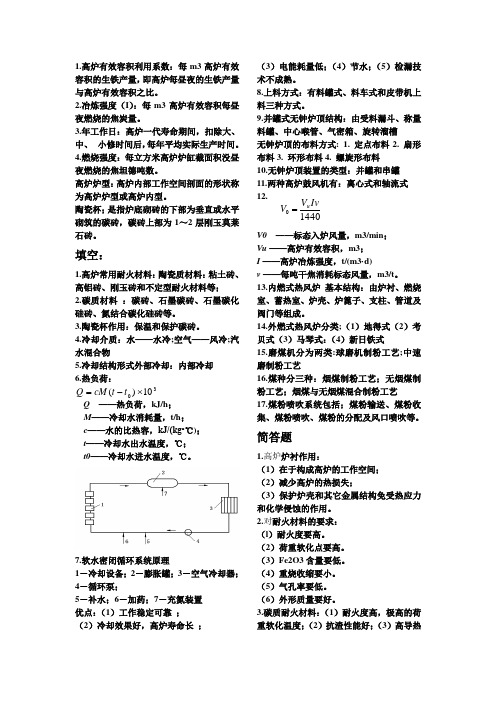

接下来是炼铁过程，该过程主要包括矿石还原、高炉冶炼和铁水处

理等环节。矿石还原是将铁矿石中的氧化铁还原为金属铁的过程。高

炉冶炼是指将还原后的铁矿石与焦炭一起放入高炉进行冶炼，生成熔

融状态的炼铁。

炼钢过程是将炼铁产物中的含碳量和其他杂质降低，以获得所需的

钢铁产品。其中的主要工艺包括转炉炼钢、电弧炉炼钢和氧气顶吹炼

钢等。转炉炼钢是通过将炼铁放入转炉中进行冶炼，通过吹氧、加入

合金和脱碳等操作，降低含碳量并调整成分。

最后是连铸环节，将炼钢得到的液态钢通过连续铸造机连续铸造成

坯料或其它形状的钢坯，以便进一步加工或直接作为成品。连铸的主

要目标是实现快速冷却，使钢的结晶组织细密、均匀。

二、设备选择

在炼钢厂设计中，设备的选择是关键要素之一。首先是对原料的预

处理和输送设备，包括破碎机、给料机、皮带输送机等。这些设备需

要根据原料性质和工艺参数进行选择，以确保原料能够顺利进入下一

工艺环节。

针对不同的炼钢工艺，可以选择不同类型的炼铁设备。例如，在高

炉冶炼中，需要选择适合的高炉炉体、喷吹设备和焦炭装料设备等。

转炉炼钢则需要选择合适的转炉、转炉炉体和烟气处理设备等。这些

设备的选择需要考虑生产能力、质量要求和能源消耗等因素。

在连铸环节，连铸机是核心设备。连铸机的选择要考虑钢种、坯料

尺寸和产能等因素，以满足生产的要求。同时，还需要选择配套的结

晶器、冷却水系统和辅助设备，确保连铸过程的稳定性和钢坯的质量。

三、安全要求

在炼钢厂设计中，安全是至关重要的考虑因素。炼钢过程中涉及高温、高压和有害气体等危险因素，需要采取相应的安全措施以确保员

工和设备的安全。

首先，需要对设备进行安全评估，并制定相应的装置和控制系统。

例如，在高炉和转炉等设备中，需要设置防爆装置和自动控制系统，

以及火焰和气体监测系统等。此外，还需要对设备进行定期的维护和

检修，确保其正常运行。

同时，在炼钢厂的布局设计中需要考虑消防和紧急撤离通道的设置，以及应急设施的配置。此外，还需要定期进行安全培训和演练，提高

员工的安全意识和应急处理能力。

四、其他考虑因素

除了上述知识点，炼钢厂设计中还需要考虑其他因素。例如，环境

保护是一个重要的议题，需要对废气、废水和固体废弃物进行处理和

排放控制，以减少对环境的污染。

此外，节能和资源利用也是炼钢厂设计中的重要内容。可以通过优

化工艺流程、改进设备和采用新技术，减少能源消耗和原材料消耗，

提高资源利用率和经济效益。

总结：

炼钢厂设计涉及的知识点包括工艺流程、设备选择、安全要求和其

他因素。在设计过程中，需要根据具体情况合理选择设备，确保工艺

流程的顺利进行并满足产品质量要求。同时，安全、环保和节能等方

面的考虑也是设计中必不可少的因素。通过综合考虑这些知识点，可

以设计出高效、安全和可持续发展的炼钢厂。
