中国电信GPON设备测试方案_ONU部分
中国电信ONU设备测试方案
1 EPON 系统基本功能和性能测试
1.1 ONU PON-R 光接口测试
测试项目： 测试日期
测试目的：
测试仪表： 测试依据： 连接情况说明：
ONU PON-R 接口光指标测试
测试ONU的设备PON-R光接口的平均发送光功率、无输入信号时的发 射光功率、工作波长、眼图、消光比、边模抑制比、－20dB谱宽、光 接收机灵敏度、过载光功率等指标 6 所示。
测试步骤： 1. 如图 6 所示配置被测 ONU（DUT）、参考 OLT（两个参考厂商其中之一，其芯片应 尽可能与被测 ONU 的芯片不同）和 Smartbits，并启动参考 OLT； 2. 将一个电源处于 Off 的被测 ONU 连入该参考 OLT 的 ODN，然后打开该 ONU 的电 源，观察该 ONU 是否能够成功完成 MPCP 注册和发现，记录从该 ONU 电源打开 到此 ONU 成功注册的时间； 3. 断开该被测 ONU 的光纤链路，待该 ONU 的状态为“解注册”后重新连接其光纤 到 ODN 上，观察该 ONU 是否能够成功完成 MPCP 注册和发现，记录从该 ONU 的光纤连接到 ODN 至完成注册的时间； 4. 将上述被测 ONU 电源关断，并将其他 9 个被测 ONU(DUT)同时连接到 ODN 上； 5. 同时接通所有 10 个被测 ONU 的电源，观察这些 ONU 是否能够全部成功完成 MPCP 注册和发现，记录从电源打开到所有 ONU 成功注册的时间； 6. 断开 OLT PON-C 接口的 TP2 参考点的光纤，待所有被测 ONU 显示“解注册”后 重新连接该参考点的光纤，观察是否所有的 ONU 均能完成 MPCP 注册和发现，记 录其从光纤连接成功到所有 ONU 均注册成功的时间； 7. 利用 Smartbits 为第 2－10 个被测 ONU 的 UNI 产生双向流量。然后断开第一个被 测 ONU 的 PON-R 接口处 TP2 参考点的光纤，待该 ONU Deregister 后重新连接该 光纤，观察该 ONU 的 Deregister 和 Register 过程是否对其他 ONU 的状态（Registered 和 Deregistered）和上下行流量产生影响；
onu方案
ONU方案1. 简介ONU（Optical Network Unit）是光纤通信网络中的终端设备之一，主要负责接收光信号并将其转换为电信号传输给用户设备，同时将用户设备产生的电信号转换为光信号发送回光纤网络。
ONU方案是指基于ONU的设计和部署方案，以满足不同光纤通信网络的需求。
2. ONU方案的基本原理ONU方案的基本原理是通过光纤将光信号传输到用户设备，然后将用户设备产生的信号转换为光信号并发送回光纤网络。
具体步骤如下：1.光纤传输：光信号从光纤网络中传输到用户设备。
2.光电转换：ONU将接收到的光信号转换为电信号。
3.电信号处理：ONU对接收到的电信号进行处理，如解码、调制等。
4.电光转换：ONU将处理后的电信号转换为光信号。
5.光纤传输：光信号从用户设备传输回光纤网络。
通过以上步骤，ONU实现了光纤通信网络和用户设备之间的连接和数据传输。
3. ONU方案的类型根据不同的应用场景和需求，ONU方案可以分为以下几种类型：3.1 EPON（Ethernet Passive Optical Network）EPON是一种基于以太网技术的passive光纤网络方案，它使用单根光纤进行上行和下行传输。
EPON方案具有成本低、带宽高、覆盖范围广等特点，适用于家庭和小型企业等场景。
EPON方案的主要组成部分包括OLT（Optical Line Terminal）、ONU和光纤等。
3.2 GPON（Gigabit Passive Optical Network）GPON是一种基于Gigabit技术的passive光纤网络方案，它使用单根光纤进行上行和下行传输，并提供更高的带宽。
GPON方案适用于大型企业和运营商等场景。
GPON方案的主要组成部分包括OLT、ONU和光纤等。
3.3 XG-PON（10G Passive Optical Network）XG-PON是一种提供10Gbps带宽的passive光纤网络方案，它在GPON基础上提升了传输速率。
中国电信家庭网关设备检测指导手册(AP外置型PON上行e8-
中国电信家庭网关测试要求--A P外置型E P O N/G P O N上行e8-C（非机卡分离）2014年4月目录前言 (2)1测试组网 (3)2IPV6功能 (7)2.1.IP V6基本功能测试 (7)2.2.IP V4/V6双栈功能测试 (13)2.3.IP V6软件升级及业务流程测试 (33)2.4.IP V4/V6双栈性能测试 (40)2.5.MLD功能测试 (46)2.6.DS-L ITE测试 (48)3其它功能 (56)3.1.语音相关 (56)3.2.Q O S功能 (60)3.3.管理及维护 (63)3.4.逻辑ID注册 (79)3.5.安全性测试 (83)3.6.光路接口能力 (87)3.7.稳定性 (89)3.8.中间件功能 (90)3.9.硬件方案及UI (92)3.10.认证及防雷击 (99)3.11.手机APP管理家庭网关功能 (101)前言本测试要求是根据中国电信开展家庭宽带业务的实际需要而制定的，主要包括针对家庭网关的宽带接入、家庭内部联网、业务承载、安全、QoS、管理维护、IPv6、、手机APP操控等功能要求的测试内容、测试方法和测试指标。
本测试要求仅针对AP外置型EPON/GPON上行e8-C（非机卡分离）设备。
本测试要求由中国电信股份有限公司上海研究院根据中国电信集团公司的要求起草。
1测试组网下面各章节所列的测试用例中，家庭网关（e8－c）用到以下网络连接配置方式（图中：B——桥接，R——路由）。
方式一：方式描述：➢3条VLAN➢VLAN1支持1条路由session，用户上网使用该通道，TR069不可使用本通道➢VLAN2支持1条路由session，供TR069和VoIP使用，用户上网设备（如PC等）不可通过本通道上网➢VLAN3支持桥接session，供用户设备（如机顶盒）使用方式二：方式描述：➢3条VLAN➢VLAN1为桥接模式，支持至少4条session，供用户设备（如PC）拨号上网，且用户设备能够访问家庭网关➢VLAN2为路由模式，为TR069和VoIP的专用通道，用户上网设备（如PC等）不可通过此通道上网➢VLAN3支持桥接session，供用户设备（如机顶盒）使用方式三：方式描述：➢3条VLAN➢VLAN1同时支持4条桥接session和1条路由session，使用以下两种方式之一承载上网业务（TR069不可使用本通道，用户上网设备能够访问家庭网关）：⏹4条桥接session供用户上网设备（如PC）IPv6拨号后上网，1条路由session供用户上网设备IPv4上网⏹4条桥接session供用户上网设备（如PC）IPv4拨号后上网，1条路由session供用户上网设备IPv6上网➢VLAN2为路由模式，为TR069和VoIP的专用通道，用户上网设备（如PC等）不可通过此通道上网➢VLAN3支持桥接session，供用户设备（如机顶盒）使用方式四：方式描述：➢4条VLAN➢VLAN1支持1条路由session，用户上网使用该通道，TR069不可使用本通道➢VLAN2支持1条路由session，供TR069使用，用户上网设备（如PC 等）不可通过本通道上网➢VLAN3支持1条路由session，供VoIP使用，用户上网设备（如PC等）不可通过本通道上网➢VLAN4支持桥接session，供用户设备（如机顶盒）使用2IPv6功能2.1.IPv6基本功能测试2.1.1 IPv6地址获取及下发功能一（WAN侧SLAAC、LAN侧SLAAC）通过标准：1.步骤1中，IPv6功能缺省开启；2.步骤2中，家庭网关获取IPv6 GUA地址，能ping通该通道内的IPv6网络资源；3.步骤4中，各PC能够通过地址FE80::1访问家庭网关，获取了IPv6 GUA地址且地址前缀为配置的用户侧的64位前缀，DNS解析正常，各PC能够访问IPv6网络资源。
onu方案
onu方案ONU方案简介ONU（Optical Network Unit）是一种光网络终端设备，作为被动光纤接入网络中的最后一段，在光纤通信中扮演着重要的角色。
ONU方案是指针对不同应用场景和需求而设计的一套ONU解决方案。
本文将介绍ONU方案的基本原理和应用场景，并对其中一种典型的ONU方案进行详细讲解。
基本原理ONU方案的基本原理是通过将光信号转换为电信号，并进行相应的调制、解调和处理，实现光纤通信和数据传输。
其主要构成部分包括光接收器、光发射器、光接口、光探测器和数据处理单元。
ONU方案的工作原理如下：1. 光接收器：将从光纤中接收到的光信号转换为电信号，并进行前置处理。
2. 光发射器：将电信号转换为光信号，并通过光接口发送到光纤中进行传输。
3. 光接口：用于连接光纤，实现与光纤通信的接口。
4. 光探测器：用于探测光信号，并将其转换为电信号，以进行数据处理和分析。
5. 数据处理单元：对光信号进行解调、调制、处理和分析，实现数据传输和通信功能。
应用场景ONU方案广泛应用于光纤接入网络和光通信领域，具有以下一些典型的应用场景：1. 家庭宽带接入：ONU方案可以实现家庭宽带接入，通过光纤将网络信号传输到用户家庭，提供高速稳定的互联网接入服务。
2. 企业网络接入：ONU方案可以满足企业对高速、安全、稳定网络接入的需求，为企业提供高质量的网络服务，并支持企业网络扩展和升级。
3. 公共网络接入：ONU方案可以用于公共场所的网络接入，如图书馆、咖啡厅等，提供方便、快速的网络服务。
4. 远程监控和视频传输：ONU方案可用于远程监控和视频传输领域，通过光纤传输视频信号，实现实时监控和数据传输。
5. 物联网接入：ONU方案支持物联网的接入，为物联网设备提供稳定、高速的通信环境，实现物联网的应用和发展。
一种典型的ONU方案一种典型的ONU方案是EPON（Ethernet Passive Optical Network，以太网被动光纤网络）方案。
ONU初验基本标准
To:ODF-01-01-01A1
下联光纤标签
业务名
From:ONU XX-ETH/POSXX
To:业务侧端口
例子：
爱普生技术Wlan
From:ONU爱普生技术W–ETH01
To:SW-01
注意：
1．走线：走线需从一个方向，不能有交叉，需捆扎
2．标签：ONU设备标签需机打，上联、下联标签无需机打，标签端口信息需准确，并且与移交资料一致
ONU初验
本次验收主要涉及：PON口-分光器侧光纤、分光器、分光器-ONU侧光纤、ONU、ONU-客户侧连线。城域网-GPON网-驻地网的拓扑如下图所示：
本次验收包括网管、现场两大部分，具体验收标准如下
1.PON口
网管侧：PON口是否有以太网信号丢失告警/光功率是否正常
现场：
关注点：是否采用接入层主干光缆/标签/走线是否规范
关注点：型号/SN码/位置（详细）/上联口/UNI口/标签/走线是否规范
标签：
ONU标签（机打）
ONUXX
归属：分光器XX-下联XX
例
ONU爱普生技术W
归属：分光器郎山M–下联01
上联光纤标签
(分光器XX)(ONU XX)
From:ONU XX -上联XX
To:纤芯
例子
(分光器郎山M)(ONU爱普生技术W)
To:纤芯
例子
(OLT得理电子C)(分光器郎山M)
From:分光器郎山M-上联01
To:ODF-01-01-01A1
下联光纤标签（机打）
(分光器XX)(ONUXX)
From:分光器XX-下联XX
To:纤芯
例子：
(分光器郎山M)(ONU)

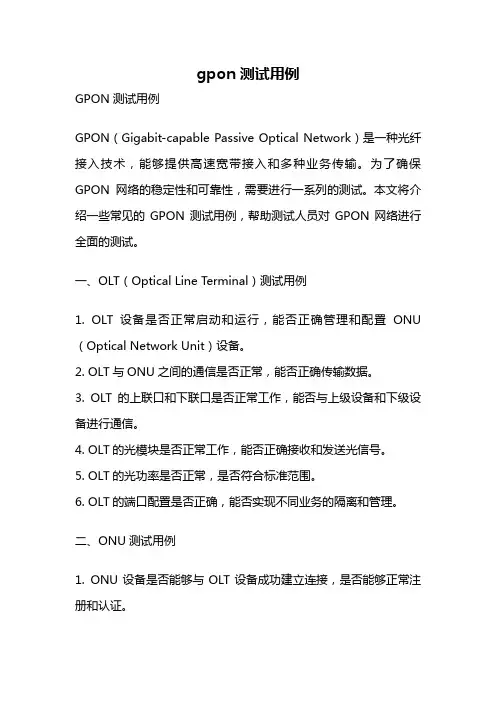

gpon测试用例
gpon测试用例GPON测试用例GPON（Gigabit-capable Passive Optical Network）是一种光纤接入技术，能够提供高速宽带接入和多种业务传输。
为了确保GPON网络的稳定性和可靠性，需要进行一系列的测试。
本文将介绍一些常见的GPON测试用例，帮助测试人员对GPON网络进行全面的测试。
一、OLT（Optical Line Terminal）测试用例1. OLT设备是否正常启动和运行，能否正确管理和配置ONU （Optical Network Unit）设备。
2. OLT与ONU之间的通信是否正常，能否正确传输数据。
3. OLT的上联口和下联口是否正常工作，能否与上级设备和下级设备进行通信。
4. OLT的光模块是否正常工作，能否正确接收和发送光信号。
5. OLT的光功率是否正常，是否符合标准范围。
6. OLT的端口配置是否正确，能否实现不同业务的隔离和管理。
二、ONU测试用例1. ONU设备是否能够与OLT设备成功建立连接，是否能够正常注册和认证。
2. ONU的光模块是否正常工作，能否正确接收和发送光信号。
3. ONU的光功率是否正常，是否符合标准范围。
4. ONU的上行速率和下行速率是否正常，是否符合标准要求。
5. ONU的端口配置是否正确，能否实现不同业务的隔离和管理。
6. ONU的端口是否能够正常工作，能否与用户设备进行通信。
三、OLT-ONU链路测试用例1. OLT与ONU之间的链路是否稳定，是否存在丢包和延迟。
2. OLT与ONU之间的链路是否能够达到预期的带宽，是否能够满足业务需求。
3. OLT与ONU之间的链路是否能够支持多种业务传输，如VoIP （Voice over IP）、IPTV（Internet Protocol Television）等。
四、服务质量（QoS）测试用例1. GPON网络的上行速率和下行速率是否能够满足不同业务的需求。
2. GPON网络的延迟是否符合要求，是否能够保证实时性业务的正常传输。
GPON设备测试方案
GPON设备测试方案GPON（Gigabit Passive Optical Network）是一种基于光纤传输的接入技术，它通过条件反射自发射（WDM-PON）技术实现了光纤宽带接入。
GPON网络具有高带宽、长传输距离、灵活的拓扑结构和低成本等特点，已成为目前主流的光纤宽带接入技术之一为了确保GPON设备的正常运行和提供高质量的服务，需要对其进行全面测试。
以下是一份GPON设备测试方案，包括设备测试目的、测试内容、测试方法和测试环境等。
一、测试目的1.验证GPON设备的硬件和软件功能是否符合规格书中的要求。
2.确保GPON设备在各种网络场景下的稳定性和可靠性。
3.评估GPON设备的性能，包括带宽、时延、丢包率等指标。
4.保证GPON设备与其他设备的互操作性，如交换机、路由器等。
二、测试内容1.硬件功能测试（1）端口功能测试：验证所有端口的连接、状态、速率等是否正常。
（2）光模块功能测试：测试光模块的功率、发送和接收敏感度等参数是否符合要求。
（3）硬件接口测试：验证各种接口的功能、带宽等是否符合规格书中的要求。
2.软件功能测试（1）设备配置测试：验证设备的配置是否正确，包括网络参数、VLAN配置、QoS配置等。
（2）设备管理测试：测试设备的管理功能，如远程管理、日志记录等是否正常。
（3）设备安全性测试：验证设备的安全特性，如访问控制、用户认证、数据加密等是否有效。
3.网络性能测试（1）带宽测试：测试GPON设备在不同负载下的带宽性能。
（2）时延测试：测量数据在GPON网络中的传输时延。
（3）丢包率测试：测试GPON设备在高负载情况下的丢包率。
4.互操作性测试（1）与交换机的互操作性测试：测试GPON设备与不同品牌的交换机之间的互操作性。
（2）与路由器的互操作性测试：测试GPON设备与不同品牌的路由器之间的互操作性。
三、测试方法1.硬件功能测试可以通过实际连接设备进行测试，使用测试仪器对连接的端口、光模块、接口等进行测试。
GPON网络中ONU弱光问题的分析与解决
GPON网络中ONU弱光问题的分析与解决作者：王丽莉，乔焰，潘丽，王彬，杨彬来源：《中国新通信》 2018年第11期引言中国移动有线宽带用户数已超1.16 亿，宽带业务主要承载在GPON（Gigabit-Capable Passive Optical Network，吉比特无源光纤网络）网络上。
同时GPON 网络还融合承载了互联网专线、小微基站、语音等业务。
ONU（Optical Network Unit，光网络单元）弱光一般指ONU 侧接收光功率小于指定门限，GPON 设备根据幅度检测光信号，当ONU 的接收光功率小于特定值时，会由于接收灵敏度的原因造成部分的光信号检测错误，导致链路误码率过高引起丢帧，严重情况下会引起ONU 的频繁上下线，影响承载的业务质量。
在日常维护工作中，经常会遇到因ONU弱光问题导致业务质量下降，影响客户感知，进而引起投诉的情况。
本文基于GPON 技术特点和原理及现网实践工作，对ONU 弱光问题形成的主要原因进行了分析归纳。
结合工程应用，总结了弱光问题的预防和处理的方法。
一、ONU 弱光成因分析1.1 光路损耗分析GPON 是一种点到多点拓扑结构的无源光接入技术，由OLT（optical line terminal，光线路终端）、ONU 以及ODN（opticaldistribution network，光分配网络）组成。
GPON 网络中对OLT/ONU 不同类型的光模块的发光功率和接收灵敏度作了规定，如表1 所示。
GPON 网络的光功率衰耗主要包括光纤衰耗和光器件引入的插入损耗。
1、光纤衰耗。
GPON 网络采用波分复用技术，实现单纤双向传输。
下行波长使用1490nm，光纤衰减系数为 0.36 dB/km；上行波长使用1310nm，光纤衰减系数为 0.42 dB/km。
根据衰减公式：光纤衰减 = 光纤长度(km) * 衰减系数（dB/km）GPON 网络传输距离越长，则光功率衰减越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国电信GPON设备测试方案（GPON SFU）中国电信股份有限公司2011年8月目录测试概况 (1)1概述 (1)1.1设备简介 (1)1.1.1OLT (1)1.1.2光网络终端单元 (2)1.2测试时间、地点及人员 (2)1.3测试环境和设备配置 (2)1.3.1测试仪表 (2)1.3.2被测设备版本 (3)1.3.3测试设备组网拓扑 (3)ONU设备测试(与异厂商OLT设备测试) (6)2PON接口测试 (6)2.1ONU光链路测量和诊断功能测试 (6)3PON基本功能测试 (7)3.1ONU的LOID认证功能测试 (7)3.1.1基于LOID的认证测试 (7)3.1.2基于LOID和密码的认证测试 (8)3.1.3ONU认证状态恢复的测试 (9)3.2FEC功能测试 (10)3.3D YNING G ASP功能测试 (11)3.4长发光ONU在OLT控制下关断发射机电源功能 (11)4ONU二层功能测试 (12)4.1ONU的VLAN功能测试 (12)4.2ONU的Q O S功能 (14)4.2.1ONU的上行业务流分类、标记和T-CONT到GEM port的映射 (14)4.2.2ONU上/下行端口（业务流）限速测试 (15)4.3ONU的UNI端口的流控功能 (16)5组播测试 (17)5.1组播功能验证 (17)5.1.1ONU的IGMP snooping功能 (17)5.1.2ONU的跨VLAN组播测试 (20)5.1.3ONU剥除组播VLAN功能测试 (21)5.2组播性能验证 (22)5.2.1ONU组播容量（Group Capacity）测试 (22)6ONU设备保护功能测试 (23)6.1光链路保护功能测试 (23)7单ONU的RFC2544性能 (25)8OMCI互通性测试 (25)8.1MIB RESET和MIB UPLOAD过程中的逻辑标识认证的测试 (25)8.2OLT对ONU能力集查询 (26)8.3ONU的性能统计 (27)8.4ONU的状态告警上报功能 (28)8.5ONU的远程重启 (29)8.6ONU的软件升级功能 (29)9ONU本地管理功能测试 (30)10ONU远程管理测试（仅针对1FE+1POTS SFU） (31)10.1语音业务功能测试 (31)10.1.1SIP协议测试 (31)10.1.2H.248协议测试 (33)10.2TR-069远程配置测试（仅针对1FE+1POTS SFU） (34)10.2.1业务远程配置测试 (34)10.2.2软件远程升级测试 (35)10.2.3注册认证测试 (36)10.3业务安全性测试（仅针对1FE+1POTS SFU） (38)10.3.1多连接数据隔离测试 (38)10.4恢复出厂设置测试（仅针对1FE+1POTS SFU） (39)10.4.1本地恢复出厂设置测试 (39)10.4.2远程恢复出厂设置测试 (40)测试概况1 概述本测试规范由中国电信股份有限公司上海研究院起草，主要参考《中国电信GPON设备技术要求V2.0》（中国电信〔2011〕382号文）编写而成。
本测试规范的测试内容包括：ONU PON接口测试、PON基本功能测试、二层功能测试、安全测试、组播测试、ONU的二层性能测试、OMCI互通性测试、本地管理以及远程管理测试。
1.1 设备简介1.1.1OLT1.1.2光网络终端单元1.2 测试时间、地点及人员1.3 测试环境和设备配置1.3.1测试仪表1.3.2被测设备版本1.3.3测试设备组网拓扑GPON设备测试系统的拓扑结构图1所示。
该测试系统配置主要用于测试互通性、基本功能、系统性能以及网络管理功能测试。
该系统由光线路终端（OLT）、光网络单元（ONU）和无源光分路器以及配套仪器仪表和设备组成，其中光分配网（ODN）采用具有无源光分路器的无源光网络结构，一根主干光纤通过无源光分路器连接多根光纤，与多个ONU通信，多个ONU共享上行带宽。
ONUEMS图1 GPON互通性及部分功能性能测试组网图注：测试中如无特别说明，OLT与分路器之间均采用10km光纤，分路器采用1：64（若不支持，可采用1：32）。
图2 GPON ONU远程管理测试配置图ONU远程管理测试中，ONU采用的网络连接配置方式如图2所示，图中B——桥接，R——路由），其中：➢3条VLAN⏹VLAN1为桥接模式，支持1条session，供用户拨号上网、STB等设备使用⏹VLAN2为路由模式，为TR069的专用通道，用户应用设备（如PC、STB等）不可通过此通道上网⏹VLAN3为路由模式，为VoIP的专用通道，用户上网设备（如PC）、IPTV设备（如STB）等不可通过此通道上网➢用户上网设备（如PC）上网时必须可访问1FE+1POTS SFU设备本测试方案的涉及到的OLT和ONU设备均应为异厂商设备。
ONU设备测试(与异厂商OLT设备测试)2 PON接口测试2.1ONU光链路测量和诊断功能测试ONU3 PON基本功能测试3.1 ONU的LOID认证功能测试3.1.1基于LOID的认证测试3.1.2基于LOID和密码的认证测试3.1.3ONU认证状态恢复的测试3.2FEC功能测试测试目的测试系统是否具有FEC功能及FEC的增益。
测试仪表数据网络分析仪测试环境测试配置如图3所示测试步骤下行FEC测试：1.按照测试配置图3连接，在一路OLT PON接口下连接ONU，不开启下行FEC。
增大光链路的衰减，测试ONU的接收灵敏度（以丢包为准）；2.打开下行FEC功能，并进一步增大光链路的衰减，测试ONU的接收灵敏度，并计算下行FEC的增益大小（以丢包为准）；上行FEC测试：1.按照测试配置图3连接，在一路OLT PON接口下连接ONU，不开启上行FEC，增大光链路的衰减，测试OLT的接收灵敏度（以丢包为准）；2.打开上行FEC功能，并进一步增大光链路的衰减，测试OLT的接收灵敏度，并计算上行FEC的增益大小（以丢包为准）。
预期结果测试说明 1. 若CLI上可以看到FEC Counter，也可以考虑使用FEC Counter来进行测试；2. 若CLI上看不到FEC Counter，可以采用以太网业务丢包作为灵敏度的测量准则。
测试结果下行FEC测试：步骤1：步骤2：上行FEC测试：步骤1：步骤2：3.3Dyning Gasp功能测试3.4 长发光ONU在OLT控制下关断发射机电源功能4 ONU二层功能测试4.1ONU的VLAN功能测试4.2ONU的QoS功能4.2.1ONU的上行业务流分类、标记和T-CONT到GEM port的映射4.2.2ONU上/下行端口（业务流）限速测试4.3ONU的UNI端口的流控功能5 组播测试5.1组播功能验证5.1.1ONU的IGMP snooping功能于组播VLAN ID=4001,流量为30Mb/s。
5.通过数据网络分析仪向ONU2的FE/GE端口发送IGMP REPORT包，组播地址均为224.1.1.1，VID1＝4001，观察数据网络分析仪接收组播信息的情况，并保持ONU2的FE/GE端口的组播业务流一直存在。
6.通过数据网络分析仪向ONU1的FE/GE端口发送IGMP REPORT包，组播地址均为224.1.1.1，VID1＝4001，观察数据网络分析仪接收组播信息的情况。
7.使ONU1的FE/GE端口主动发起IGMP Leave包（或静默一段时间）使该端口自动离开VLAN=4001的组播组，验证IGMP snooping功能的离开功能；IPv6功能测试8.配置OLT的组播VLAN为4001，VID=4001的组播VLAN内包含多个组播频道（本测试项中为FF1E::0101:0101和FF1E::0101:0102两个组播频道）。
单播VLAN为2000－2002，启用OLT的MLD Proxy功能。
9.配置被测OLT的1号PON卡下的ONU1设备启用MLD snooping 功能，ONU1的FE/GE端口配置业务的组播VLAN：VID1＝4001，频道访问权限均为允许；配置ONU1的FE/GE端口的单播VLAN=2000。
10.配置被测OLT的1号PON卡下的ONU2的FE/GE端口的组播VID为4001。
ONU1和ONU2的端口设置为Tag模式，MLD REPORT/DONE消息应在ONU端口上打上单播VLAN Tag; 配置ONU2的FE/GE端口的单播VLAN=2001。
11.配置被测OLT的2号PON卡的第一个PON 下连接ONU3。
配置被测OLT的2号PON卡下的ONU3的FE/GE端口的组播VID为4001; 配置ONU3的FE/GE端口的单播VLAN=2002。
12.数据网络分析仪向OLT发送2个组播流，组播的MAC地址分别为：0x33-0x33-01-01-01-01（目的IP为FF1E::0101:0101映射到MAC地址的值），0x33-0x33-01-01-01-02（目的IP为FF1E::0101:0102映射到MAC 地址的值），对应于组播VLAN ID=4001,流量分别为30Mb/s。
13.利用数据网络分析仪通过ONU1 的FE/GE端口向上行发送MLDREPORT包，端口请求的组播组的组地址为FF1E::0101:0101，观察数据网络分析仪在ONU1的FE/GE端口上是否接收到下行组播业务流，利用PON协议分析仪检查MLD Report报文是否送到PON接口；同时检查数据网络分析仪是否在OLT的上联端口收到MLD Report报文。
14.利用数据网络分析仪通过ONU2 的FE/GE端口向上行发送两个MLDREPORT包，组播地址分别为FF1E::0101:0101和FF1E::0101:0102，观察数据网络分析仪在ONU2的FE/GE端口上是否接收到2个组的下行组播业务流。
