材料科学基础第19讲 相图4-复习与习题
章节练习及参考答案----第四章相图doc
第四章 相图 练习题1.在Al-Mg 合金中，x Mg =0.05，计算该合金中Mg 的质量分数(w Mg )(已知Mg 的相对原子质量为24.31，Al 为26.98)。
2．已知Al-Cu 相图中，K ＝0.16，m ＝3.2。
若铸件的凝固速率R ＝3×10-4 cm/s ，温度梯度G ＝30℃/cm ，扩散系数D ＝3×10-5cm 2/s ，求能保持平面状界面生长的合金中W Cu 的极值。
3．证明固溶体合金凝固时，因成分过冷而产生的最大过冷度为：⎥⎦⎤⎢⎣⎡-+--=∆GK R K mw R GD K K mw T Cu C Cu C )1(ln 1)1(00max最大过冷度离液—固界面的距离为：⎥⎦⎤⎢⎣⎡-=GDK R K mw R D x Cu C )1(ln 0式中m —— 液相线斜率； w C0Cu —— 合金成分；K —— 平衡分配系数； G —— 温度梯度；D —— 扩散系数； R —— 凝固速率。
说明：液体中熔质分布曲线可表示为：⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛--+=x D R K K w C Cu C L exp 110 4．Mg-Ni 系的一个共晶反应为：546.02)M g (570235.0Ni Mg ==+⇔w w L Ni Ni 纯℃α设w 1Ni ＝C 1为亚共晶合金，w 2Ni =C 2为过共晶合金，这两种合金中的先共晶相的质量分数相等，但C 1合金中的α总量为C 2合金中α总量的2.5倍，试计算C 1和C 2的成分。
5．在图4—30所示相图中，请指出：(1)水平线上反应的性质；(2)各区域的组织组成物；(3)分析合金I，II的冷却过程；(4)合金工，II室温时组织组成物的相对量表达式。
6．根据下列条件画出一个二元系相图，A和B的熔点分别是1000℃和700℃，含w B=0.25的合金正好在500℃完全凝固，它的平衡组织由73.3%的先共晶。
和26.7%的(α+β)共晶组成。
《材料科学基础》综合复习题
《材料科学基础》复习思考题第一章：材料的结构空间点阵、晶格、晶胞配位数致密度共价键离子键金属键组元合金、相、固溶体中间相间隙固溶体置换固溶体固溶强化第二相强化。
1、材料的键合方式有四类，分别是（），（），（），（）2、三种常见的金属晶格分别为（），（）和（）。
3体心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有体心立方晶格的常见金属有（）。
4、面心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有面心立方晶格的常见金属有（）。
5、密排六方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），具有密排六方晶格的常见金属有（）。
6、合金的相结构分为两大类，分别是（）和（）。
7、固溶体按照溶质原子在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。
8、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。
9、金属化合物（中间相）分为以下四类，分别是（），（），（），（）。
三、作图表示出立方晶系（123）、（0）、（421）等晶面和[02]、[11]、[346]等晶向。
四、立方晶系的{111}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
五、体心立方晶格的晶格常数为a，试求出（100）、（110）、（111）晶面的面间距大小，并指出面间距最大的晶面。
六、已知面心立方晶格的晶格常数为a，试求出（100）、（110）、（111）晶面的面间距大小，并指出面间距最大的晶面。
七、试从面心立方晶格中绘出体心正方晶胞，并求出它的晶格常数。
材料科学基础课后习题答案
《材料科学基础》课后习题答案第一章材料结构的基本知识4. 简述一次键和二次键区别答：根据结合力的强弱可把结合键分成一次键和二次键两大类。
其中一次键的结合力较强，包括离子键、共价键和金属键。
一次键的三种结合方式都是依靠外壳层电子转移或共享以形成稳定的电子壳层，从而使原子间相互结合起来。
二次键的结合力较弱，包括范德瓦耳斯键和氢键。
二次键是一种在原子和分子之间，由诱导或永久电偶相互作用而产生的一种副键。
6. 为什么金属键结合的固体材料的密度比离子键或共价键固体为高？答：材料的密度与结合键类型有关。
一般金属键结合的固体材料的高密度有两个原因：（1）金属元素有较高的相对原子质量；（2）金属键的结合方式没有方向性，因此金属原子总是趋于密集排列。
相反，对于离子键或共价键结合的材料，原子排列不可能很致密。
共价键结合时，相邻原子的个数要受到共价键数目的限制；离子键结合时，则要满足正、负离子间电荷平衡的要求，它们的相邻原子数都不如金属多，因此离子键或共价键结合的材料密度较低。
9. 什么是单相组织？什么是两相组织？以它们为例说明显微组织的含义以及显微组织对性能的影响。
答：单相组织，顾名思义是具有单一相的组织。
即所有晶粒的化学组成相同，晶体结构也相同。
两相组织是指具有两相的组织。
单相组织特征的主要有晶粒尺寸及形状。
晶粒尺寸对材料性能有重要的影响，细化晶粒可以明显地提高材料的强度，改善材料的塑性和韧性。
单相组织中，根据各方向生长条件的不同，会生成等轴晶和柱状晶。
等轴晶的材料各方向上性能接近，而柱状晶则在各个方向上表现出性能的差异。
对于两相组织，如果两个相的晶粒尺度相当，两者均匀地交替分布，此时合金的力学性能取决于两个相或者两种相或两种组织组成物的相对量及各自的性能。
如果两个相的晶粒尺度相差甚远，其中尺寸较细的相以球状、点状、片状或针状等形态弥散地分布于另一相晶粒的基体内。
如果弥散相的硬度明显高于基体相，则将显著提高材料的强度，同时降低材料的塑韧性。
材料科学基础习题参考答案.docx
材料科学基础习题参考答案 第一章材料结构的基本知识8.计算下列晶体的离于键与共价键的相对比例。
(1) NaF (2) CaO (3) ZnS解：(1)查表得：X Na =0.93,X F =3.98--(0.93-3.98)2根据鲍林公式可得NaF 中离子键比例为：[1-e 4 ]x 100% = 90.2%共价键比例为：1-90.2%=9.8%--(1.00-3.44 )2(2) 同理，CaO 中离子键比例为：[1-e 4 ]x 100% = 77.4%共价键比例为：1-77.4%=22.6%(3) ZnS 中离子键比例为：Z“S 中离子键含量=[1 -£-1/4'2-58-165)2]x 100% = 19.44% 共价键比例为：1-19.44%=80.56%10说明结构转变的热力学条件与动力学条件的意义.说明稳态结构与亚稳态结构之间的关 系。
答：结构转变的热力学条件决定转变是否可行，是结构转变的推动力，是转变的必要条件； 动力学条件决定转变速度的大小，反映转变过程中阻力的大小。
稳态结构与亚稳态结构之间的关系：两种状态都是物质存在的状态，材料得到的结构是 稳态或亚稳态，取决于转变过程的推动力和阻力(即热力学条件和动力学条件)，阻力小时得 到稳态结构，阻力很大时则得到亚稳态结构。
稳态结构能量最低，热力学上最稳定；亚稳态 结构能量高，热力学上不稳定，但向稳定结构转变速度慢，能保持相对稳定甚至长期存在。
但在一定条件下，亚稳态结构向稳态结构转变。
1.第二章九材料中的騒須勾)与［2廊1)与［112］, (110)与［111］, (132)与［123］, (322)与［236］指数。
题: 系的 (21 在立方晶系的一个晶胞虫画出(111丄和丄112、日面.才晶系的画出同M1)、■'朋两晶面交钱亠 1]晶向。
112) d2. 有一正交点阵的a=b, c=a/2o 某晶面在三个晶轴上的截距分别为6个、2个和4个原子 间距，求该晶面的密勒指数。
材料科学基础复习题及答案
一、填空题1. 每个面心立方晶胞中的原子数为 4 ，其配位数为12 。
3a, 配2.晶格常数为a的体心立方晶胞, 其原子数为 2 , 原子半径为4/位数为 8 ，致密度为 0.68 。
3. 刃型位错的柏氏矢量与位错线互相垂直 , 螺型位错的柏氏矢量与位错线互相平行。
4. 螺型位错的位错线平行于滑移方向，位错线的运动方向垂直于位错线。
5. 在过冷液体中，晶胚尺寸小于临界尺寸时不能自发长大。
6. 均匀形核既需要结构起伏，又需要能量起伏。
7. 纯金属结晶时，固液界面按微观结构分为光滑界面和粗糙界面。
8.纯金属的实际开始结晶温度总是低于理论结晶温度，这种现象称为过冷，理论结晶温度与实际开始结晶温度之差称为过冷度。
9．合金中的基本相结构，有固溶体和金属化合物两类，其中前者具有较高的综合机械性能，适宜做基体相；后者具有较高的熔点和硬度，适宜做强化相。
10. 间隙相和间隙化合物主要受组元的原子尺寸因素控制。
11.相律是分析相图的重要工具，当系统的压力为常数时，相律的表达式为f＝c－p＋1。
12.根据相律，二元合金结晶时，最多可有 3 个相平衡共存，这时自由度为0 。
13.根据相区接触法则可以推定，两个单相区之间必定有一个两相区，两个两相区之间必须以单相区或三相共存水平线隔开。
二元相图的三相区是一条水平线，该区必定与两相区以点接触，与单相区以线接触。
14.铸锭的宏观组织是由表层细晶区、柱状晶区、中心等轴晶区三个区组成。
15.莱氏体是共晶转变所形成的奥氏体和渗碳体组成的混合物。
16. 相变反应式L（液）→α（固）+β（固）表示共晶反应；γ（固）→α（固）+β（固）表示共析反应。
17. 固溶体合金结晶时，其平衡分配系数K o 表示固液两平衡相中的 溶质浓度之比。
18. 铁碳合金中，一次渗碳体由 液相 产生，二次渗碳体由 奥氏体 产生，三次渗碳体由 铁素体 产生。
19. 一个滑移系是由 滑移面 和 滑移方向 组成。
20. 面心立方晶格的滑移系有 12 个，体心立方晶格的滑移系有 12 个。
材料科学基础相图部分参考

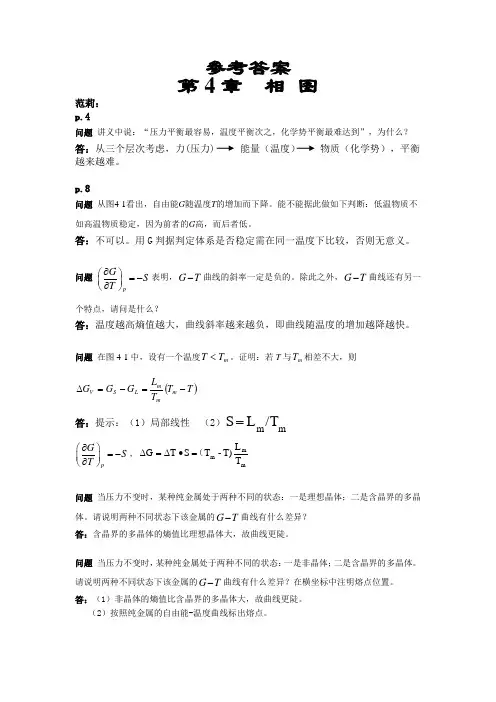

参考答案 第4章 相 图范莉：p.4问题 讲义中说：“压力平衡最容易，温度平衡次之，化学势平衡最难达到”，为什么？ 答：从三个层次考虑，力(压力) 能量（温度） 物质（化学势），平衡越来越难。
p.8问题 从图4-1看出，自由能G 随温度T 的增加而下降。
能不能据此做如下判断：低温物质不如高温物质稳定，因为前者的G 高，而后者低。
答：不可以。
用G 判据判定体系是否稳定需在同一温度下比较，否则无意义。
问题 pG S T ∂⎛⎫=- ⎪∂⎝⎭表明，G T -曲线的斜率一定是负的。
除此之外，G T -曲线还有另一个特点，请问是什么？答：温度越高熵值越大，曲线斜率越来越负，即曲线随温度的增加越降越快。
问题 在图4-1中，设有一个温度m T T <。
证明：若T 与m T 相差不大，则 ()T T T L G G G m mm L S V -=-=∆ 答：提示：（1）局部线性 （2）m m /T L S =pG S T ∂⎛⎫=- ⎪∂⎝⎭，m m m T L T )-T S T G （=∙∆=∆问题 当压力不变时，某种纯金属处于两种不同的状态：一是理想晶体；二是含晶界的多晶体。
请说明两种不同状态下该金属的G T -曲线有什么差异？ 答：含晶界的多晶体的熵值比理想晶体大，故曲线更陡。
问题 当压力不变时，某种纯金属处于两种不同的状态：一是非晶体；二是含晶界的多晶体。
请说明两种不同状态下该金属的G T -曲线有什么差异？在横坐标中注明熔点位置。
答：（1）非晶体的熵值比含晶界的多晶体大，故曲线更陡。
（2）按照纯金属的自由能-温度曲线标出熔点。
问题 从图4-2看出，固-气、液-气两相平衡的温度范围比较大，而固-液两相平衡仅在很窄的温度范围存在，请分析原因。
答：根据m d d L p T T V=∆ ，主要看V ∆的大小。
问题 对图4-2中的亚稳平衡线，克拉贝龙方程还适用吗？为什么？答：适用，克拉贝龙适用于两相平衡。
材料科学基础课后习题答案
（3） cosφ
=
n3 ⋅ F | n3 || F
|
=
1 3
cosα
=
b⋅F |b || F
|
=
1 2
由 Schmid 定律，作用在新生位错滑移面上滑移方向的分切应力为：
τ 0 = σ cosϕ cos λ = 17.2 ×
1× 3
1 = 7.0 MPa 2
∴作用在单位长度位错线上的力为：
f = τb = aτ 0 = 10 − 3 N/m 2
滑移面上相向运动以后，在相遇处
。
（B
）
A、相互抵消
B、形成一排空位
C、形成一排间隙原子
7、位错受力运动方向处处垂直与位错线，在运动过程中是可变的，
晶体作相对滑动的方向
。
（C
）
A、亦随位错线运动方向而改变 B、始终是柏氏矢量方向 C、始
终是外力方向
8、两平行螺型位错，当柏氏矢量同向时，其相互作用力
。
（B
二、（15 分）有一单晶铝棒，棒轴为[123]，今沿棒轴方向拉伸，请分析：
（1）初始滑移系统； （2）双滑移系统 （3）开始双滑移时的切变量 γ； （4）滑移过程中的转动规律和转轴； （5）试棒的最终取向（假定试棒在达到稳定取向前不断裂）。
三、（10
分）如图所示，某晶体滑移面上有一柏氏矢量为
v b
的圆环形位错环，并受到一均匀
14、固态金属原子的扩散可沿体扩散与晶体缺陷扩散，其中最慢的扩
散通道是：
。
（A）
A、体扩散
B、晶界扩散
C、表面扩散
15、高温回复阶段，金属中亚结构发生变化时，
。
（C）
A、位错密度增大 B、位错发生塞积 C、刃型位错通过攀移和滑移构
材料科学基础复习题与答案
一、填空题1. 每个面心立方晶胞中的原子数为 4 ，其配位数为12 。
3a, 配位2.晶格常数为a的体心立方晶胞, 其原子数为 2 , 原子半径为4/数为8 ，致密度为0.68 。
3. 刃型位错的柏氏矢量与位错线互相垂直, 螺型位错的柏氏矢量与位错线互相平行。
4. 螺型位错的位错线平行于滑移方向，位错线的运动方向垂直于位错线。
5. 在过冷液体中，晶胚尺寸小于临界尺寸时不能自发长大。
6. 均匀形核既需要结构起伏，又需要能量起伏。
7. 纯金属结晶时，固液界面按微观结构分为光滑界面和粗糙界面。
8.纯金属的实际开始结晶温度总是低于理论结晶温度，这种现象称为过冷，理论结晶温度与实际开始结晶温度之差称为过冷度。
9．合金中的基本相结构，有固溶体和金属化合物两类，其中前者具有较高的综合机械性能，适宜做基体相；后者具有较高的熔点和硬度，适宜做强化相。
10. 间隙相和间隙化合物主要受组元的原子尺寸因素控制。
11.相律是分析相图的重要工具，当系统的压力为常数时，相律的表达式为f＝c－p＋1。
12.根据相律，二元合金结晶时，最多可有 3 个相平衡共存，这时自由度为0 。
13.根据相区接触法则可以推定，两个单相区之间必定有一个两相区，两个两相区之间必须以 单相区 或 三相共存水平线 隔开。
二元相图的三相区是一条水平线，该区必定与 两相区 以点接触，与 单相区 以线接触。
14. 铸锭的宏观组织是由 表层细晶区 、 柱状晶区 、中心等轴晶区 三个区组成。
15. 莱氏体是共晶转变所形成的 奥氏体 和 渗碳体 组成的混合物。
16. 相变反应式L （液）→（固）+（固）表示 共晶 反应；γ（固）→（固）+（固）表示 共析 反应。
17. 固溶体合金结晶时，其平衡分配系数K o 表示固液两平衡相中的 溶质浓度之比。
18. 铁碳合金中，一次渗碳体由 液相 产生，二次渗碳体由 奥氏体 产生，三次渗碳体由 铁素体 产生。
19. 一个滑移系是由 滑移面 和 滑移方向 组成。
